Трансивер STEP

[mr.Woland]

Под какое сопротивление согласовывать фильтр?

[US5MSQ]

Здравствуйте.
В данном случае был применён КФ с сопротивлением 240 Ом. В случае существенного (более +-10%) отличия сопротивления Вашего КФ (Rф) от указанного нужно изменить сопротивление R15=Rф - 30 Ом, а согласующие цепи L1C21 и L2C22 пересчитать для преобразования 1,5 кОм в Rф, например, при помощи программы RFSIMM99

[mr.Woland]

Здравствуйте Сергей Эдуардович
по ходу макетирования возникло несколько вопросов
по предидущему вопросу
понятно что фильтр надо согласовывать под 1.5 ком
немного непонятно это R15=Rф - 30 Ом,то что R15=Rф это понятно ,но непонятно почему вы написали 30ом
у меня есть 3 фильтра
9мгц самодельный R=1 ком -3 кгц
ФК2А-8-2.7 по паспорту R=680 om- 2.7 кгц
12.87 самодельный R=100 ом -2.4 кгц
насколько критично ёмкости конденсаторов с23,с24
у меня попались с большим разбросом ёмкости вместо подписаных 2.2 мкф продавец положил 3-4.7 мкф (измеренно)
VD3 стоит германиевый ,возможно ли установить кремниевый ?
какое напряжение должно быть на истоке VT2 для правильной его работы?

спасибо

[US5MSQ]

Здравствуйте Сергей Эдуардович
по ходу макетирования возникло несколько вопросов
1.по предидущему вопросу
понятно что фильтр надо согласовывать под 1.5 ком
немного непонятно это R15=Rф - 30 Ом,то что R15=Rф это понятно ,но непонятно почему вы написали 30ом
2.у меня есть 3 фильтра
9мгц самодельный R=1 ком -3 кгц
ФК2А-8-2.7 по паспорту R=680 om- 2.7 кгц
12.87 самодельный R=100 ом -2.4 кгц
3.насколько критично ёмкости конденсаторов с23,с24
у меня попались с большим разбросом ёмкости вместо подписаных 2.2 мкф продавец положил 3-4.7 мкф (измеренно)
4.VD3 стоит германиевый ,возможно ли установить кремниевый ?
5.какое напряжение должно быть на истоке VT2 для правильной его работы?
спасибо

По порядку заданных вопросов:
1. 30 Ом - это примерное выходное сопротивление эмиттерного повторителя VT4, при сопротивлении КФ более 400 Ом его можно не учитывать
2. Самый подходящий из них ФК2А-8-2.7, при этом L1,L2=13-15 мкГн, а С21,С22 за вычетом ожидаемой монтажной емкости примерно 3-5 пф и вероятно их можно будет не устанавливать
3. Не критично, ставьте какие есть
4.Этот ограничитель даже на германии работает малоэффективно, его можно просто не устанавливать
5. примерно +3...+4в

[mr.Woland]

теперь я понял)) -30ом.... я посчитал знак- за тире а не за минус

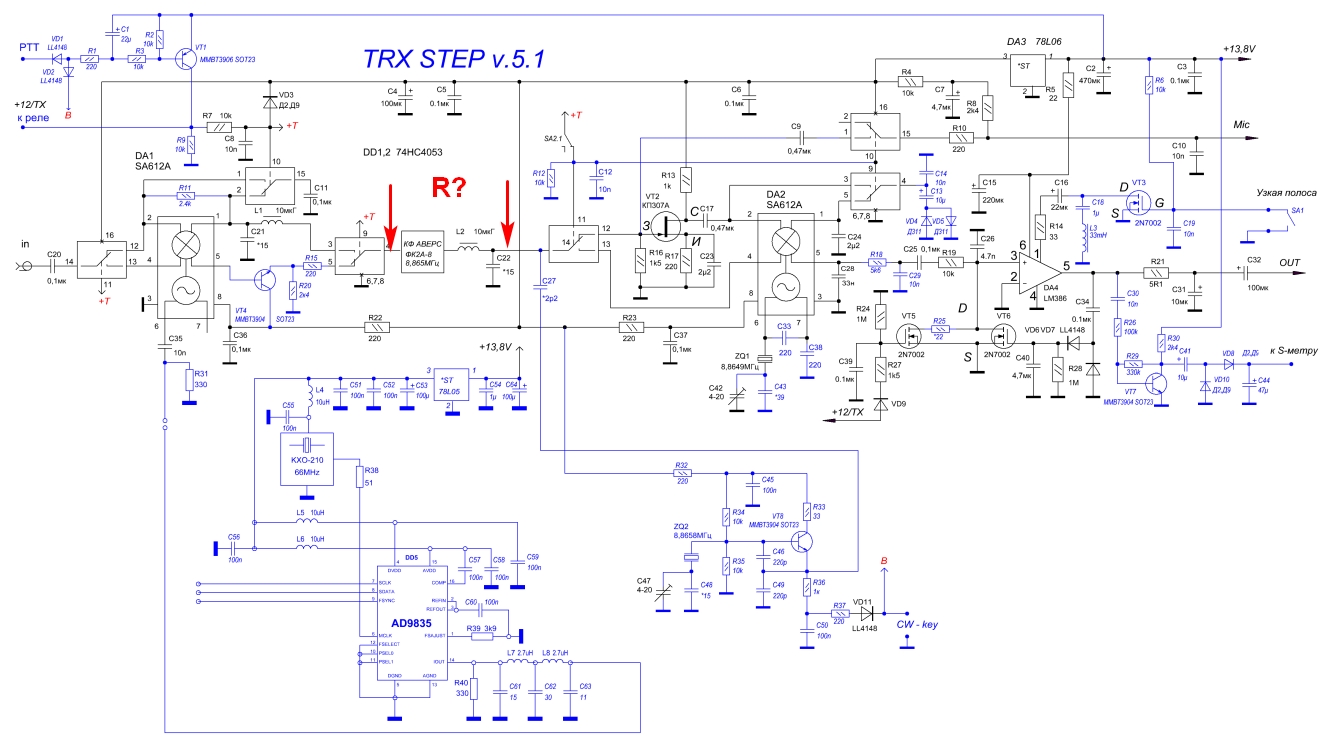

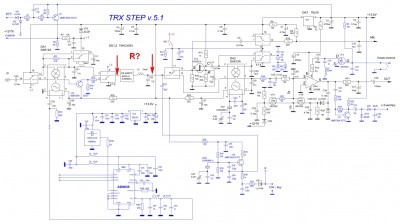

подскажите почему в режиме передачи согласование Г цепями
а в режиме приёма резисторм ? менше потери?

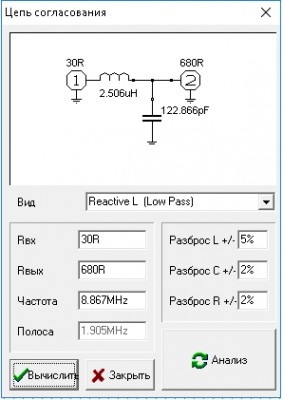

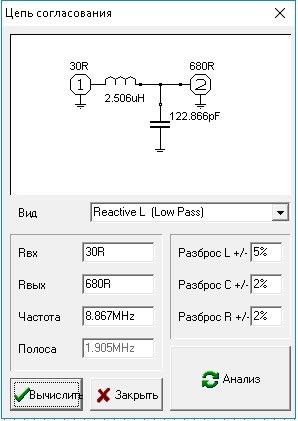

резисторм и вот так равносильно?

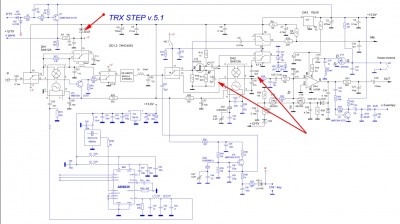

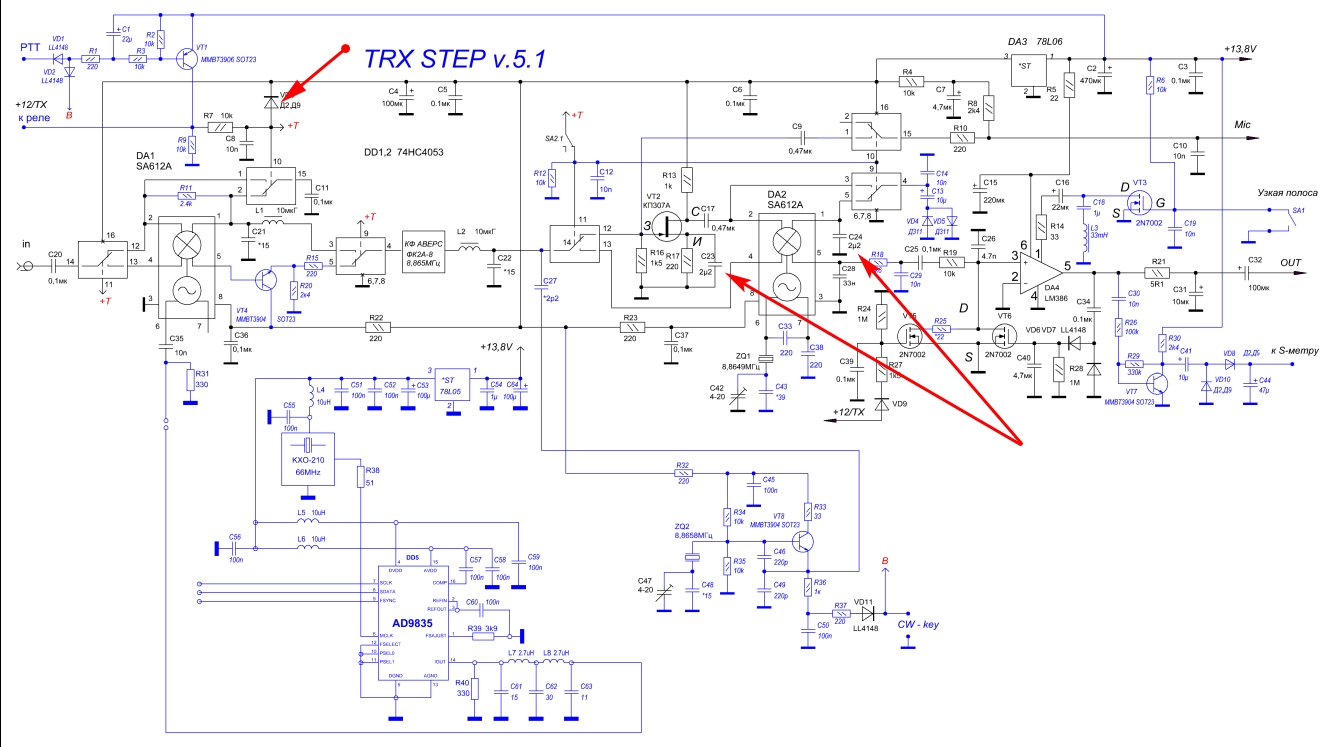

по п5 у меня почему то на истоке всего 0.6 вольта транзистор как и на схеме кп307A на стоке 5.4 вольта

[US5MSQ]

Подберите)уменьшите) истоковый резистор до получения на стоке +3...+4в.
Замена резистивного согласования на LC повысит усиление по напряжению примерно в 2 раза, только нужно, дабы не перегружать эмиттерный повторитель, последовательно с дросселем поставить резистор 51-62 Ома и пересчитать цепи согласования на 100/680 Ом

[mr.Woland]

del

[mr.Woland]

может такое быть? ,для получения на стоке 3-4 вольта истоковый резистор 220 ом пришлось снизить до 33 ом ...это почти в 7 раз...

[US5MSQ]

Ну так всё правильно, что Вас смущает?
Ток стока при этом увеличивается и, соответственно, напряжение на стоке уменьшается до требуемого

[mr.Woland]

может чего то с транзистором..?
есть BF245A,подойдёт?
