Трансивер RA3AAE на 160 м

[Ivan_Ivanov]

При отборе диодов Д311 налетел на грабли.
Германиевые диоды транзистор-тестер не определяет.
Показывает обрыв, хотя на самом деле диоды исправные.
Повторно перепроверял и подбирал пары при помощи обычного китайского мультиметра.

[Ivan_Ivanov]

При намотке контурных катушек намотал меньше чем у автора. Не по 12 мкГн, а по 10 мкГн.
Надеюсь, что в дальнейшем, для перехода со 160 метров на 80 метров, не понадобится перематывать контура. Будет достаточно просто поменять контурные ёмкости.

[Ivan_Ivanov]

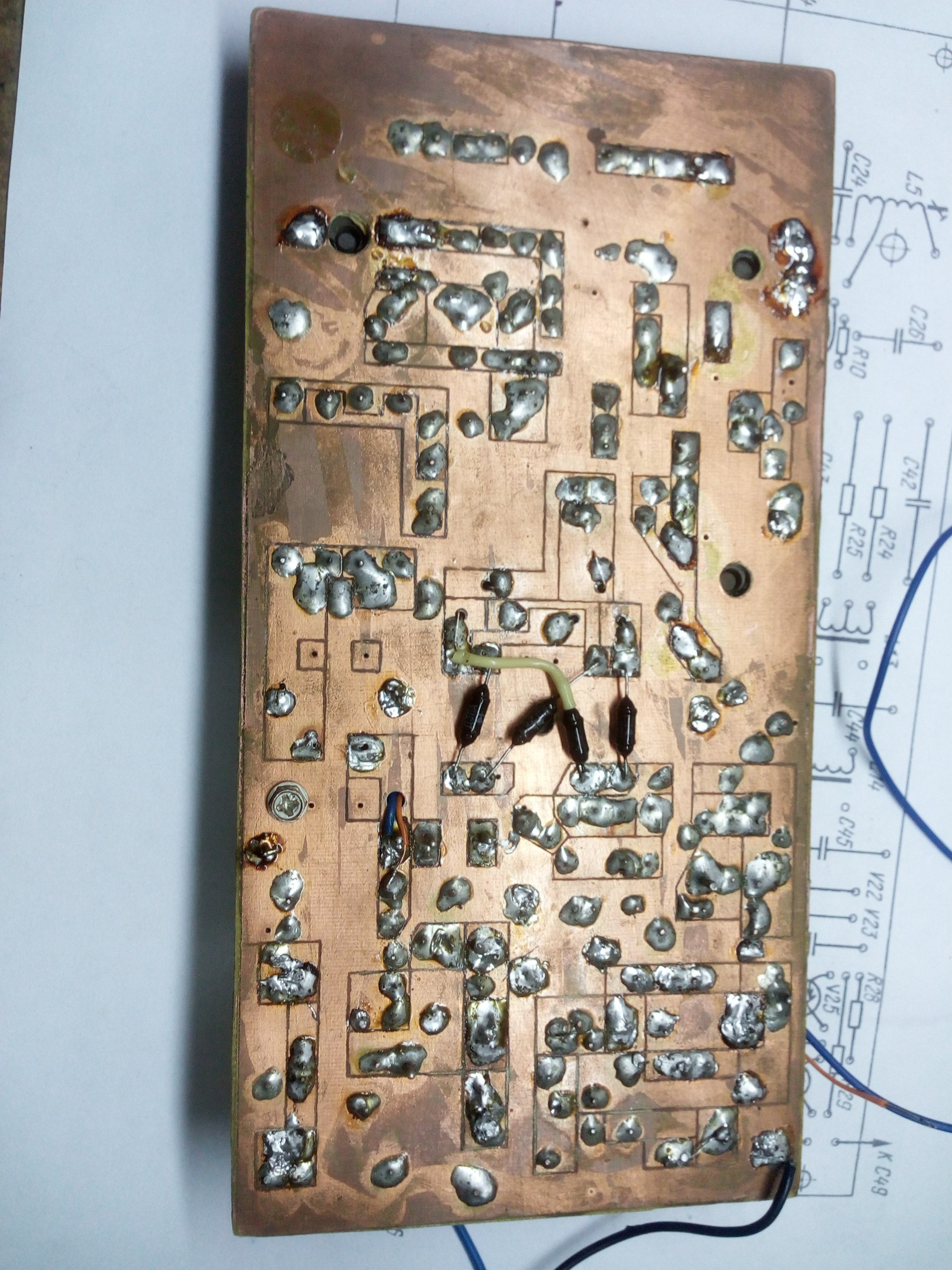

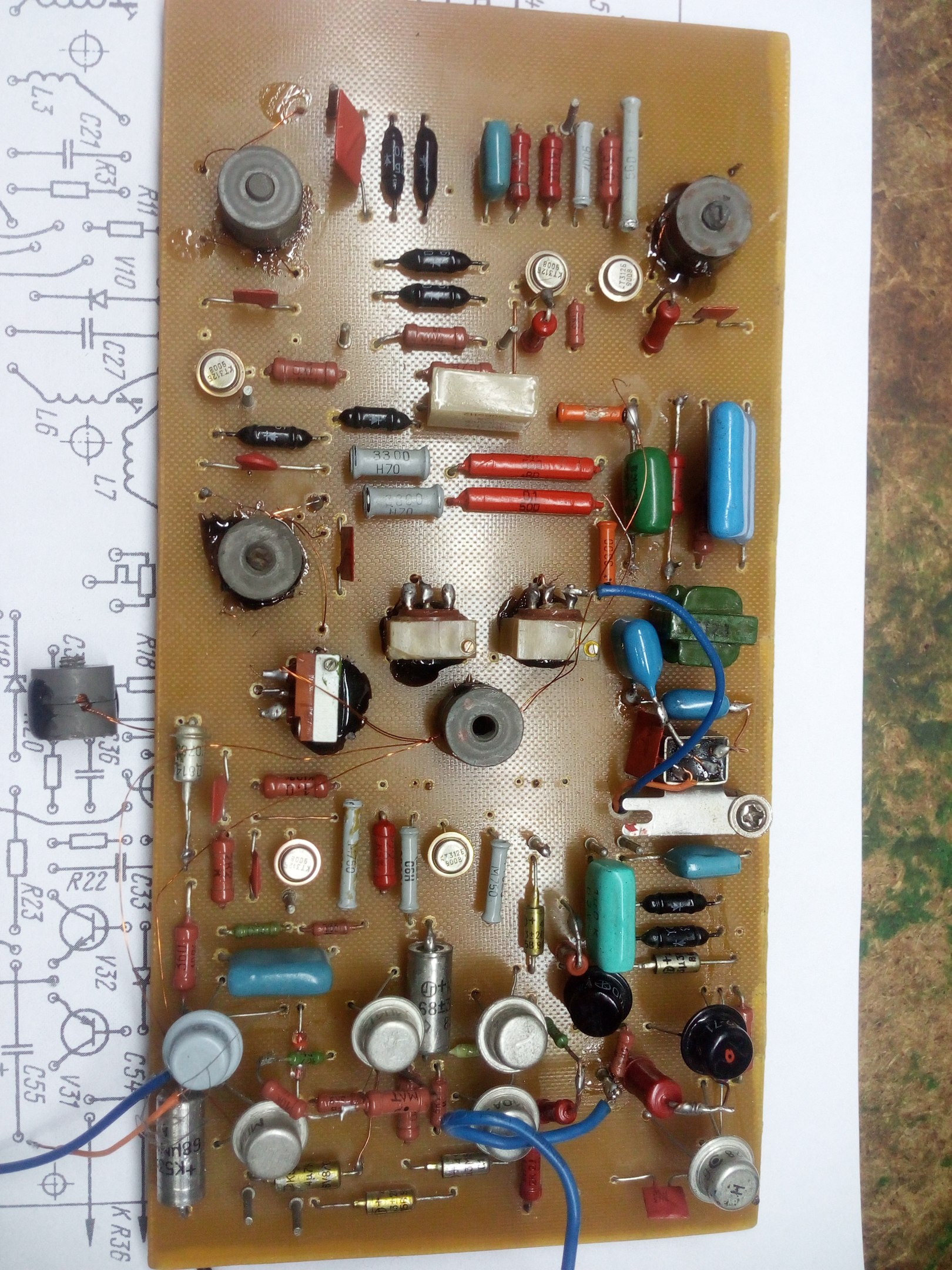

Фотографии платы.

[Ivan_Ivanov]

Запустил плату на приём, хотя изрядно повозился с "хомутами" на плате и ошибками в монтаже.
В процессе наладки возник вопрос о целесообразности наличия в схеме каскада на VT1. Какова его роль?
Усиление по приёму по моему мнению избыточно. Может стоит убрать этот каскад и на его месте поставить двухконтурный полосовой фильтр?
Просветите начинающего радиолюбителя.

[US5MSQ]

Здравствуйте.
Основная роль этого УВЧ не столько усиление (хотя и это важно, т.к. применённый смеситель имеет повышенные потери), сколько развязка, защита антенной цепи от проникновения в неё достаточно большого уровня напряжения ГПД, частота которого совпадает с частотой приёма, а, следовательно, с резонансной частотой входных контуров.

[Ivan_Ivanov]

Здравствуйте Сергей Эдуардович. Спасибо за ответ.
Дело в том, что при уменьшении усиления, каскад полностью затыкает приём, а при увеличении срывается в самовозбуждение.
Зона регулировки усиления крайне мала.
При подключении антенны прямо на смеситель уровень эфира вполне комфортный.
Что Вы могли бы посоветовать в такой ситуации?

ЗЫ.
Кроме того настройка входного контура получилась очень острой. Практически как у преселектора. Перестраиваясь по диапазону надо подстраивать входной контур.

[US5MSQ]

Повысить устойчивость УВЧ можно, если:
- включить между С25 и R8 резистор 33-47 Ом, который распоожить ближе к С25, т.е. на плате. Он ограничит максимальное усиление УРЧ и глубину регулировки (РРУ) на уровне примерно 20 дБ
- шунтировать контур L6C27 резистором 2,2-4,7 кОм(подбирается), это снизит усиление УВЧ и расширит полосу пропускания контура L6C27
- применять транзисторы с меньшими емкостями переходов

[Ivan_Ivanov]

Сергей Эдуардович, я произвел изменения в схеме, согласно Вашим рекомендациям.
Добавил резистор 47 ом, между С25 и R8, заменил VT1, вместо КТ312, поставил КТ368АМ.
Работа УВЧ стала значительно стабильнее, хотя на пределе усиления слышен подвозбуд.
Шунтирование контура L6C27 никакого результата не дало. Зато шунтирование контура L3C16 резистором 2,2 килоома, позволило получить вполне приличный результат.
Спасибо. Буду двигаться в сторону передающего тракта.

[Ivan_Ivanov]

Первый крик новорожденного.
В целом диапазон 160 метров практически мёртв.
Но благодаря какому-то тесту удалось записать немного телеграфа.

Телеграф 160 метров.rar

(643.31 КБ) 174 скачивания

[Boris]

ув. Иванов Иван, чего-то архив не хочет открываться, интересно кто там пиликает?
