Диапазонный полосовой фильтр

[Dima]

Доброго дня, Сергей Эдуардович. Подскажите, пожалуйста, как переделать ПДФ на дросселях диапазона 80м, на диапазон 20м?
Благодарю за науку.

[US5MSQ]

Здравствуйте.
Нужно пропорционально частоте изменить (уменьшить) все контурные емкости и индуктивности, при этом С1 и С4 выполнить в виде параллельно включённых конденсаторов постоянного и подстроечного, что потребуется для точной подстройки резонансной частоты контуров, т.к. чем выше частоте, тем большее влияние монтажных, мало предсказуемых заранее, реактивностей.

[RJ]

День добрый.
Вопрос:
Есть ли простая метода расчета номиналов емкостей ДПФ под требуемое сопротивление нагрузки?

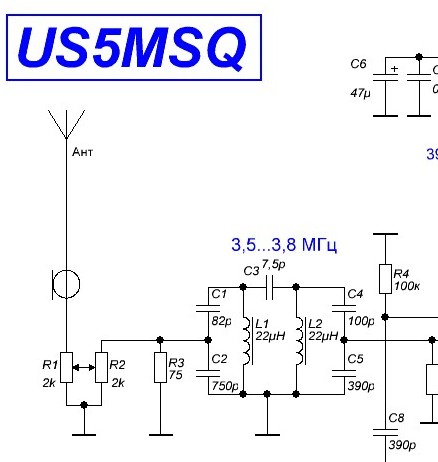

Имеется ввиду ДПФ с емкостной связью как на рисунке ниже.

[US5MSQ]

Здравствуйте.
Очень подробно методика расчёта приведена в статье Степанов Б. (RU3AX) Входной полосовой фильтр трансивера. ж. Радио 2004 №11, с.66

[RJ]

Очень подробно методика расчёта приведена в статье Степанов Б. (RU3AX) Входной полосовой фильтр трансивера. ж. Радио 2004 №11, с.66

О! Именно то, что надо! Очень благодарю!!!

[UT4UUB]

Доброго времени суток,Сергей Эдуардович.

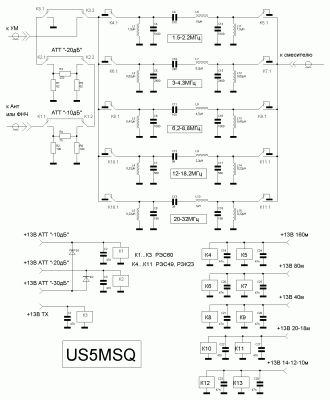

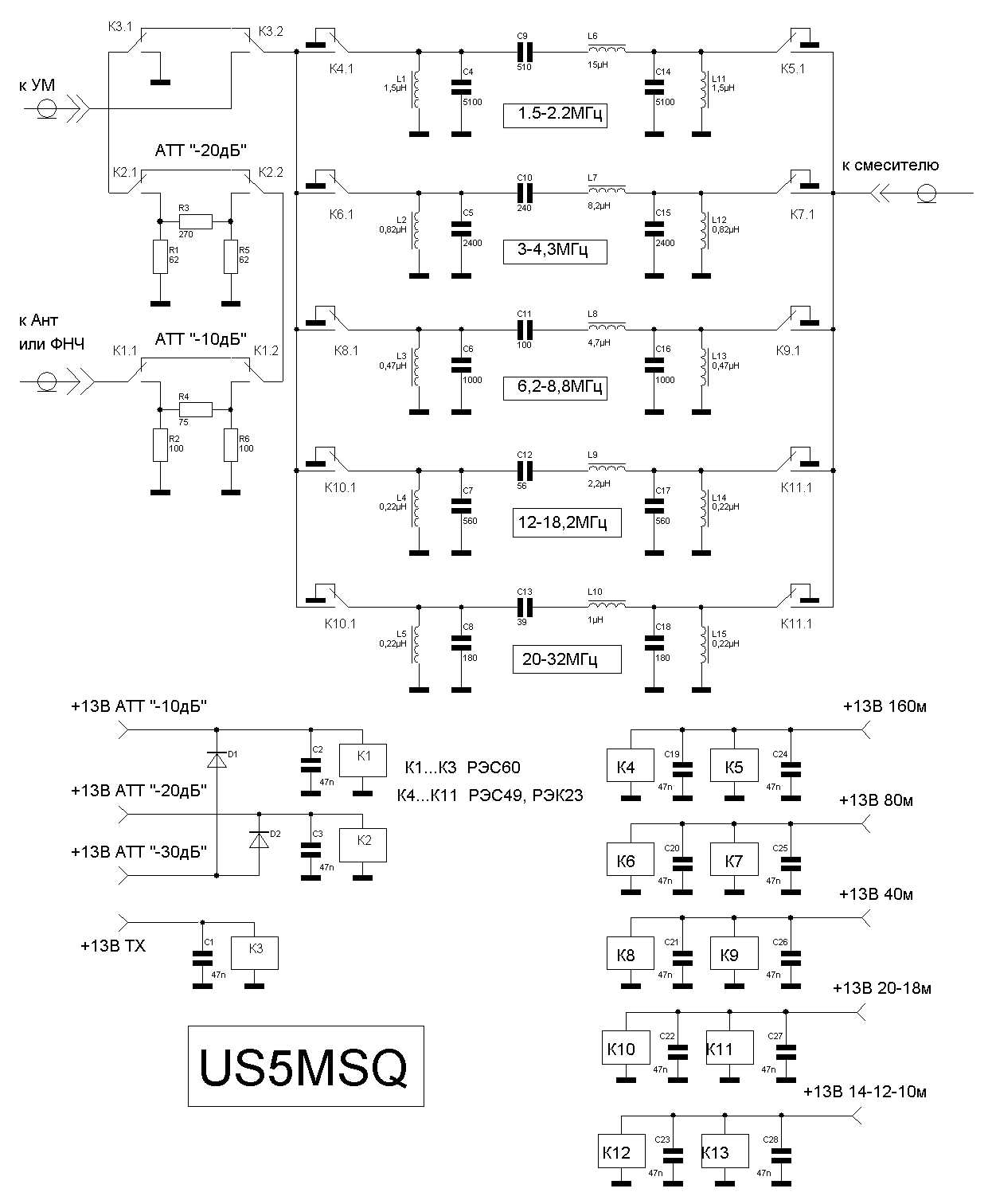

На просторах Интернета нашел схему ДПФ Вашего авторства. Есть желание применить ее для SDR ADTRX. Вопрос - разводилась ли печатная плата?
Заранее спасибо за ответ

[US5MSQ]

Здравствуйте.
К сожалению, такого чертежа печатной платы нет

[eof]

Здравствуйте. Собирая ДПФ с коммутацией pin-диодами, столкнулся с тем, что при определенных условиях в нем возникает умножение частоты. Схема коммутации взята из схемы ДПФ для трансивера STEP, но применены другие фильтры :



Вот как выглядит АЧХ при входном сигнале 0dB:



На данный момент на плате собран только ДПФ на диапазон 40м, т.е. эти пики - это не "пролаз" через фильтры других диапазонов. Если вместо качающейся частоты подать на вход просто частоту соответствующую какому-то из этих пиков, на выходе появляется умноженная частота, т.е. при подаче 3.6МГц на выходе 7.2МГц. Эффект проявляется только при достаточно мощном сигнале, при -10dB он уже едва заметен, а при -20dB пропадает. Ток через открытый pin-диод 10мА (может это мало для BAR63 ?)
Подскажите пожалуйста, почему это происходит и как с этим бороться?

[US5MSQ]

Здравствуйте.
Вероятнее всего всё дело в испытательном сигнале, исходно содержащем большой уровень гармоник, при испытаниях чистым синусом такого не будет

[eof]

Вероятнее всего всё дело в испытательном сигнале, исходно содержащем большой уровень гармоник, при испытаниях чистым синусом такого не будет

Похоже гармоники не причем - отпаял диоды и заменил их перемычками - и АЧХ стал расчетным - с единственным пиком с центральной частотой 7.1МГц.
