ТRX STEP в качестве приемника

[Dub]

Добрый вечер.

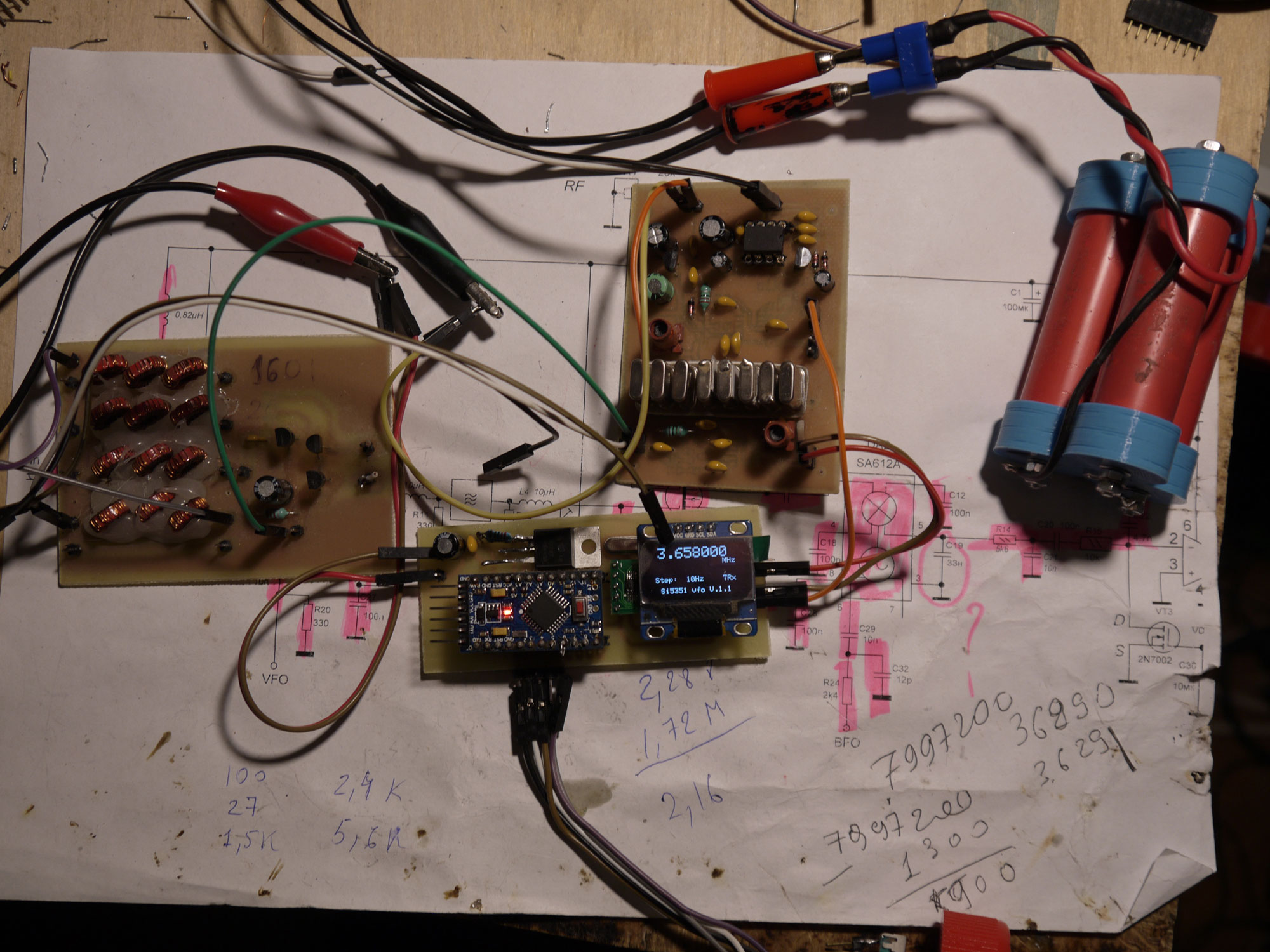

Спаял RX-STEP2. Рисунок печатной платы взял у morse, после перерисовал под детали которые были у меня в наличии, так же убралчасть которая отвечает за S-метр. В УВЧ транзистор BFR93, индуктивности подстроечные (согласование КФ). УНЧ - TDA2822 в мостовом включении.

Кварцевый фильтр собран из резонаторов на 8МГц. Отбор по методу G3UUR расчёт в Dishal. В целом всё по методике Сергея Эдуардовича,
с той лишь разницей, что фильтр QER. По характеристикам он хуже чем Чебышева, но (для меня) проще в плане подбора конденсаторов.
В общем сделал 2 фильтра. Один на 8 кристалов, второй на 9.

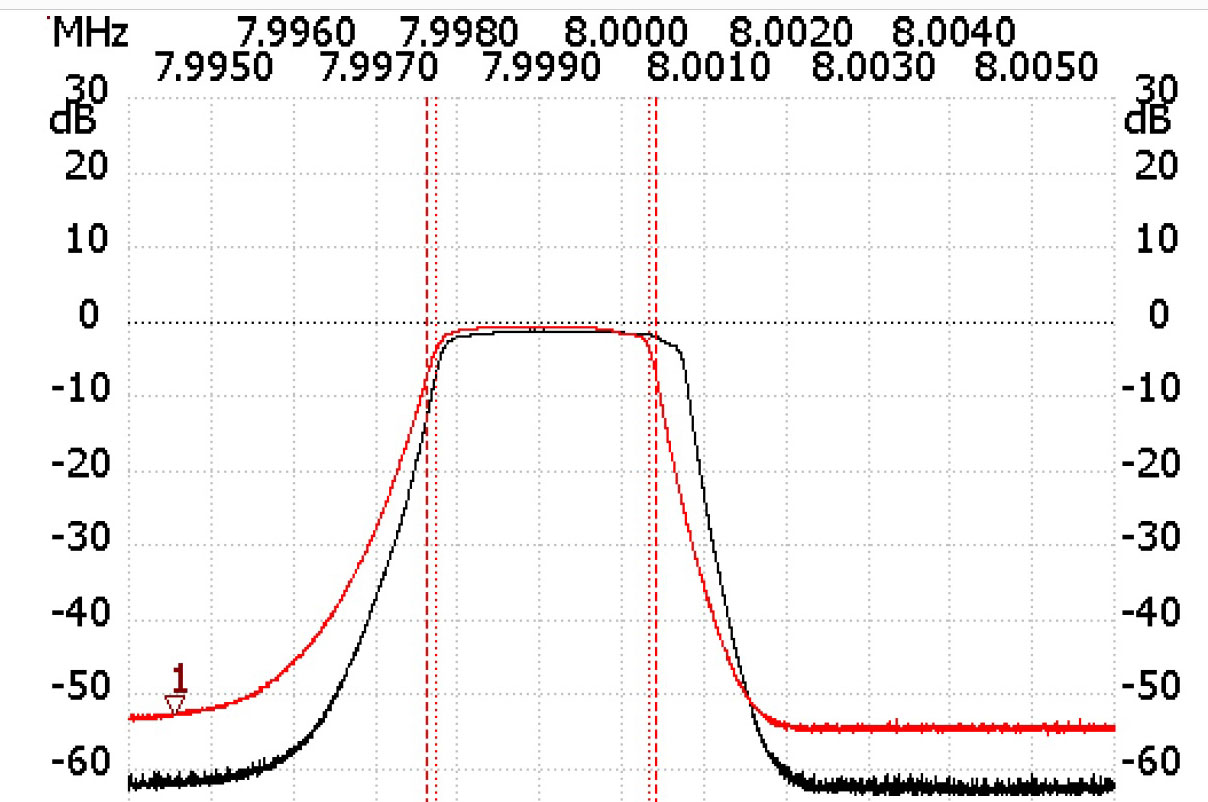

Красный график- 8 кварцев, чёрный -9. Стенда нет, характеристику снимал так:
вход и выход фильтра через резисторы 150 ом (расчётные из дишал) и на резистор 50 ом нагржуен выход с nwt. Не знаю насколько это правильно.

Цепь согласования фильтра калькулятор посчитал 8,9 мкГн и 39Пф.
Запаял конденсаторы на 22Пф, индуктивность подстроил прямо в приёмнике LC метром, на расчётную. Запустил приёмник, послушал. Хорошо работает!

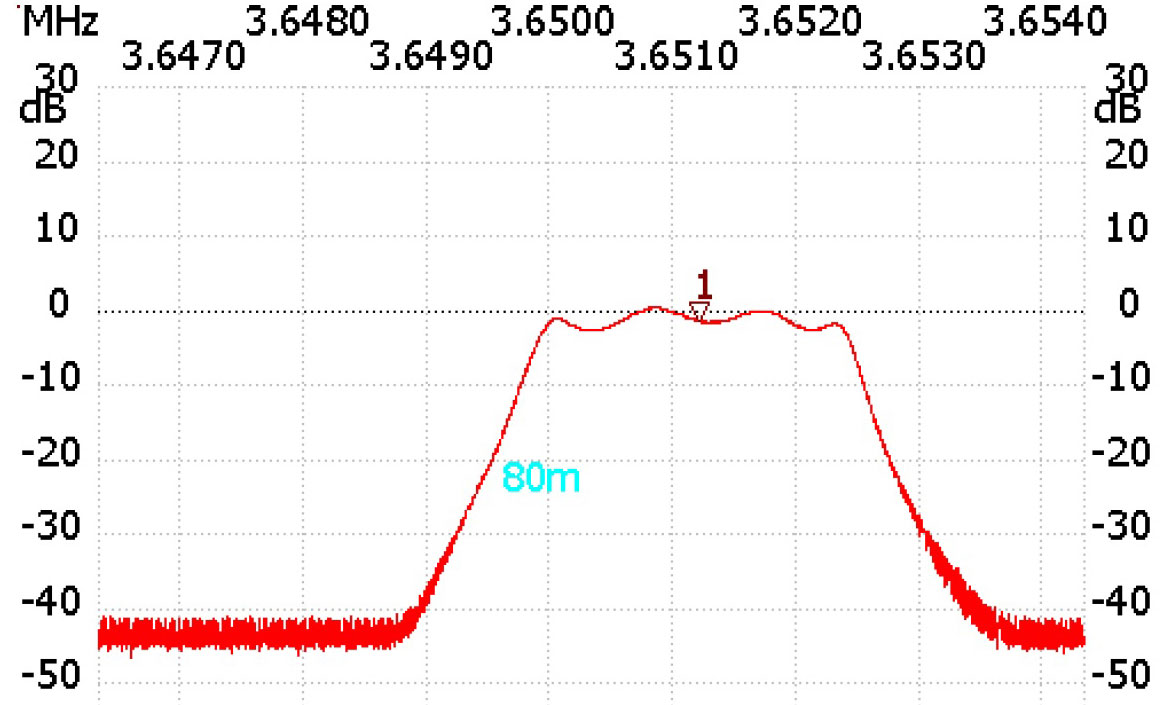

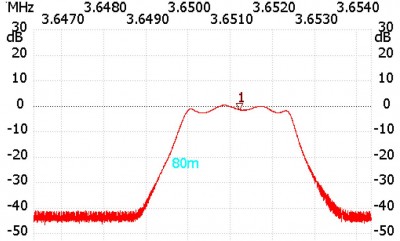

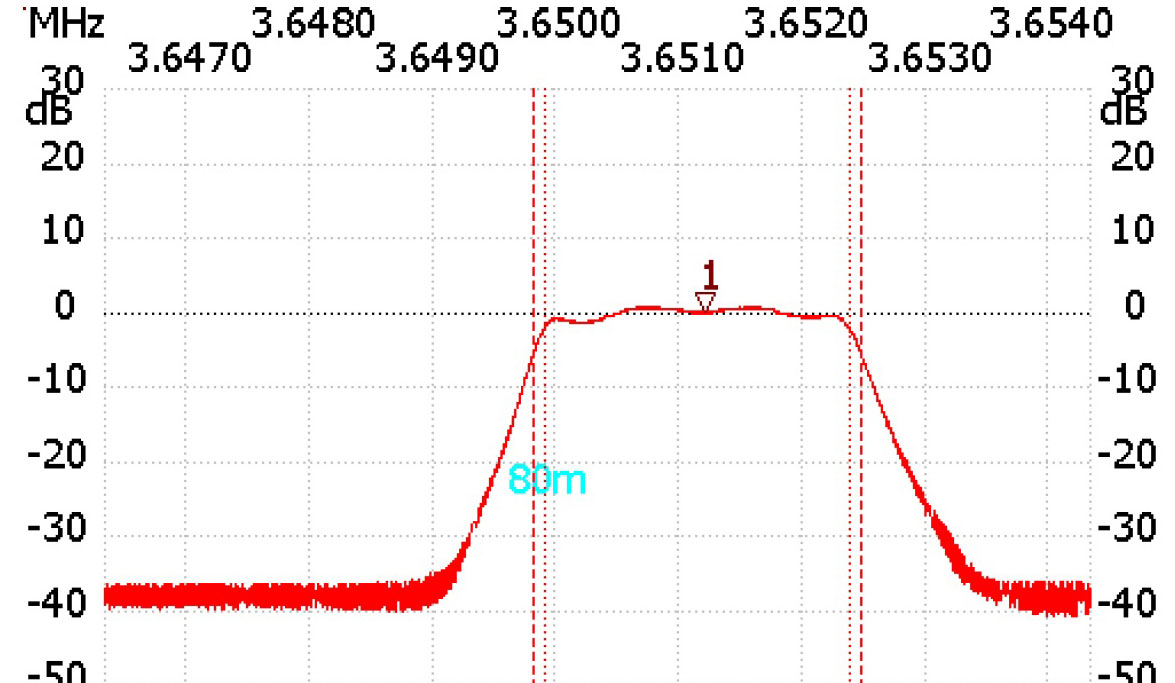

После решил снять сквозную АЧХ. На сток транзистора конденсатор 100 Нф и через высокоомный щуп.

[Dub]

Как хорошо себя чувствовал фильтр отдельно от приёмника...
А следующий замер сделан после того когда закрутил индуктивности до упора (что-то около 11 мкГн)

Стало лучше, хотя по приёму я сильной разницы не заметил.

[US5MSQ]

Здравствуйте.
Замечательный результат.
Когда 50-омный выход NWT нагружаете 50-омным резистором, итоговое сопротивление источника сигнала получается 25 Ом, поэтому для точного резистивного согласоание входной резистор надо ставить на 25 Ом меньше, но в виду того, что КФ не сильно чувствительны к резистивному рассогласованию, точное соответствие не обязательно. А вот внесение любого вида реактивности во входное иил выходное сопротивление достаточно заметно искажает АЧХ, впрочем как уже было неоднократно отмечено многими конструкторами, неравномерность в полосе пропускания до 5-6 дБ на слух практически не заметна.

[Dub]

Спасибо Сергей Эдуардович.

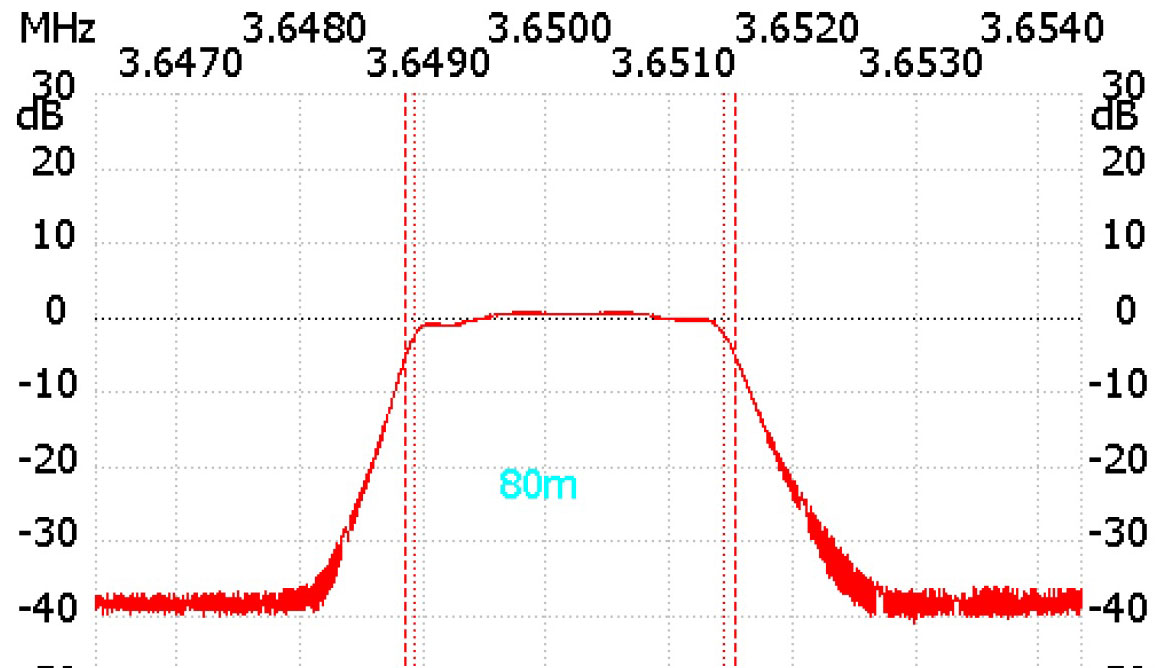

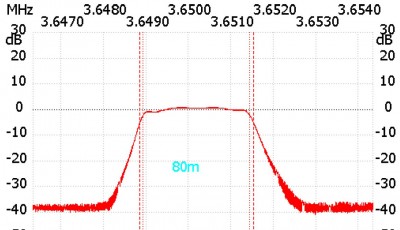

Я всё же не успокоился и поменял ёмкости в цепи согласования с 22пф на 30пф, т.к. расчётная ёмкость была 39пф, а катушки уже были вкручены до упора. Хотя можно было это и не делать, но видя вашу ачх решил "половить блох". Закончилось всё вот этим графиком:

[US5MSQ]

Отличный результат!

[morse]

Добрый вечер.
. УНЧ - TDA2822 в мостовом включении.

подделитесь схемой УНЧ

[Dub]

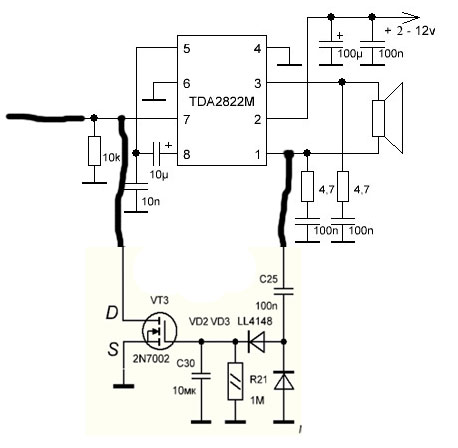

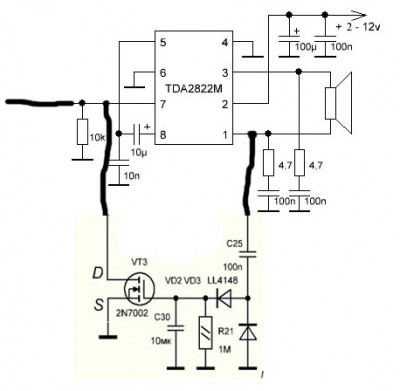

Схема по документации.

Тут https://yadi.sk/d/W06_gm0h6ieYXg ещё по tda2822, может пригодится.

[morse]

Схема по документации.


Тут https://yadi.sk/d/W06_gm0h6ieYXg ещё по tda2822, может пригодится.

Здравствуйте! у вас УНЧ подключен к прямо к SA612 или LM 386 ?

[Mityaj]

Нет он её заменил

[Dub]

Здравствуйте! у вас УНЧ подключен к прямо к SA612 или LM 386 ?

Здравствуйте!
Подключил прямо к SA612. Но можно сказать, что ару работает кое-как и то при хорошем прохождении.

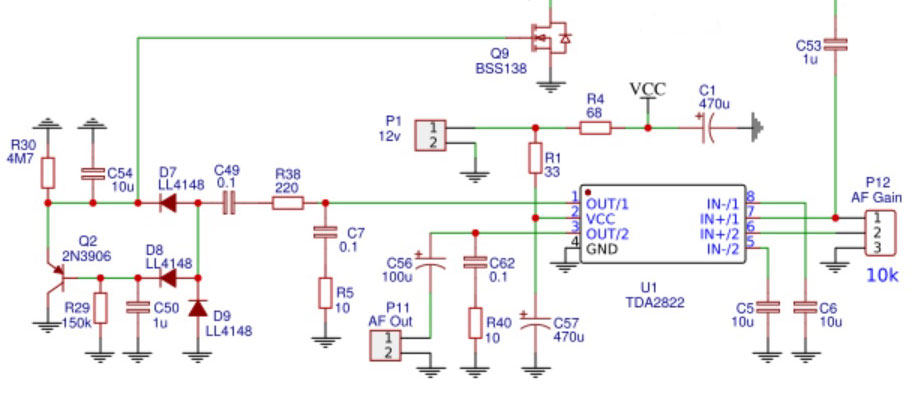

Как будет время, попробую такую схему унч:

Это вариант взят с приёмника RX998 от UR5FFR.
