Трансивер STEP II

[US5MSQ]

Здравствуйте, Володя, спасибо, опечатки исправил.
Что касается уровней напряжений гетеродинов - я уже отвечал на этот вопрос, в упрощенной методике настройки для начинающих указаны показания диодного пробника, а те, у которых есть нормальные приборы, смогут и сами правильно настроить.

[US5MSQ]

Приветствую всех.
В тексте описания настройки и, соответственно, в краткой инструкции по настройке основной платы, прилагаемой к набору обнаружены досадные опечатки (TNX В.Карпелянскому).
Уже исправлено, а правильный фрагмент текста приведён ниже:
"При помощи ВЧ пробника можно проверить уровень гетеродинов на входах смесителей: в опорном гетеродине (на выв.6 DА2) в зависимости от активности кварца показания пробника должны быть в пределах 250-500 мВ, в первом смесителе (на выв.6 DА1) порядка 200-300 мВ, а на эмиттере VT4 в режиме CW и нажатом ключе показания пробника должны быть в пределах 0,7-1,5В."

[wowscheg]

Сергей Эдуардович здравствуйте.
Задумался о ПДФ для платы, имею таковые от Тележникова, но по ряду причин, не хочу их использовать.
Хочу изготовить двухконтурные, разработки Сергея 4Z5KY на шесть основных диапазонов.
Так же на плате хочу разместить аттенюатор и два преампа, по приему для основной платы и на передачу, для усилителя мощности.
Коммутация при помощи мелких релюшек G5V, заказал уже едут.
Катушки хочу намотать на каркасах Тип 3 у меня их как раз на двухконтурную шестидиапазонную плату. Можно было бы сделать трехконтурный, но очень не охота докупать каркасов и мотать катушек ( лентяй я, ага )
И сразу вопрос, по каркасам. На страничке есть формула для расчета кол-ва витков: W=11*√(L[мкГн]) то есть для 10мкГн нужно намотать 35 витков, я правильно посчитал? Это кол-во витков при среднем положении сердечника?
Преамп для УМ хочу позаимствовать с Вашей схемы ПДФ TRX RadioN
С преампом на прием пока не решился, возможно на КТ610 сделаю (может присоветуете что-то получше), благо есть несколько штучек в запасе.
Хватит ли таких полосовых фильтров, или все же трехконтурные обязательно?
Спасибо.

[US5MSQ]

Привет, Володя.
Правильно посчитали.
Я тоже планирую для STEP II двухконтурные ПДФ, собственно этим сейчас и занимаюсь
на мой взгляд, этого вполне достаточно для простого трансивера, к тому же его настройка доступна в домашних условиях, т.к. по большому счёту не требует каких либо приборов. Так же для упрощения повторения в качестве катушек будут применены стандартные дроссели. УВЧ и преамп также будут по типовой, многократно проверенной схеме, т.к. задача стоит не выпедриться в схемотехнике, а создать легко повторяемый в домашних условиях аппарат

[wowscheg]

Сергей Эдуардович, а не поделитесь схемой УВЧ который хотите использовать?

[US5MSQ]

Пока делиться нечем, всё в процессе испытаний...

[r4aay]

US5MSQ. Сергей, посоветуйте насчет микрофона. Насколько качественнее будет звучание аппарата на передачу если в данной конструкции применить микрофон МКЭ-3 вместо конденсаторного? Или может поставить вообще динамический микрофон? Вы экспериментировали с применением различных видов микрофонов?

[US5MSQ]

Здравствуйте.
Я ориентировался на типовые недорогие мультимединые компьютерные наушники с микрофоном.
С другими типами микрофоном не экспериментировал, но в принципе ничто не мешает Вам провести такие эксперименты самостоятельно.

[wowscheg]

Здравствуйте Сергей Эдуардович
Решил снять характеристику фильтра, все сделал по Вашей рекомендации, выход NWT на вход платы. Вход, через 10нФ и высокоомный пробник. Характеристика далека от той, что в вашей статье.
Подстройкой С9 характеристика не выравнивается, только меняется уровень. Фильтр: QF1D-8 № 18-09 указана неравномерность в 1 dB но по факту выходит около 3.5

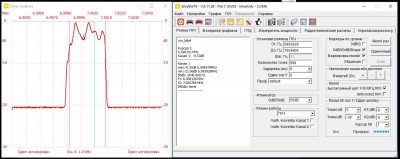

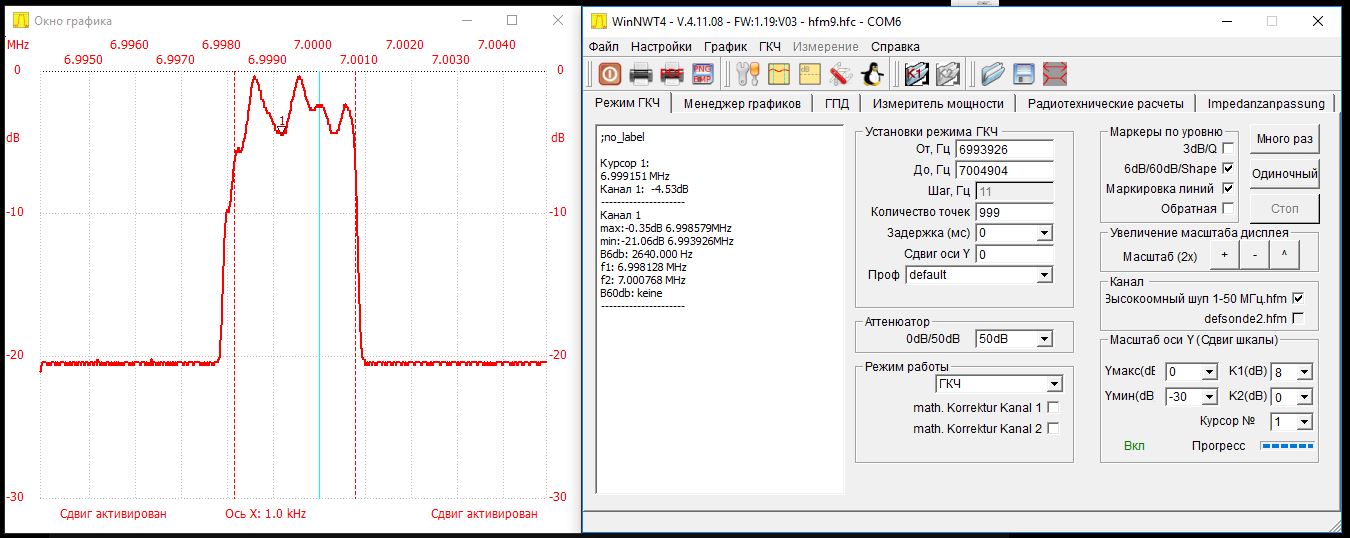

График:

Вот думаю, не могли ли фильтр при пересылке кокнуть?

[US5MSQ]

Здравствуйте, Володя.
Ну что Вам рассказать про Сахалин...(с)
КВ товар штучный, требует индивидуального проектирования, я могу отвечать только за свои КФ, которые для своих наборов изготавливаю сам...
Такая АЧХ может быть по 2 причинам
- индуктивность дросселей существенно отличается от 12 мкГн, это можно легко проверить любым LC-метром
- исходная АЧХ КФ имеет такую неравномерность.
Для её проверки придётся выпаять КФ с платы и подключить на стенде с резистивным согласованием.
