трансивер десна (роса)

[lado]

В догонку:

[lado]

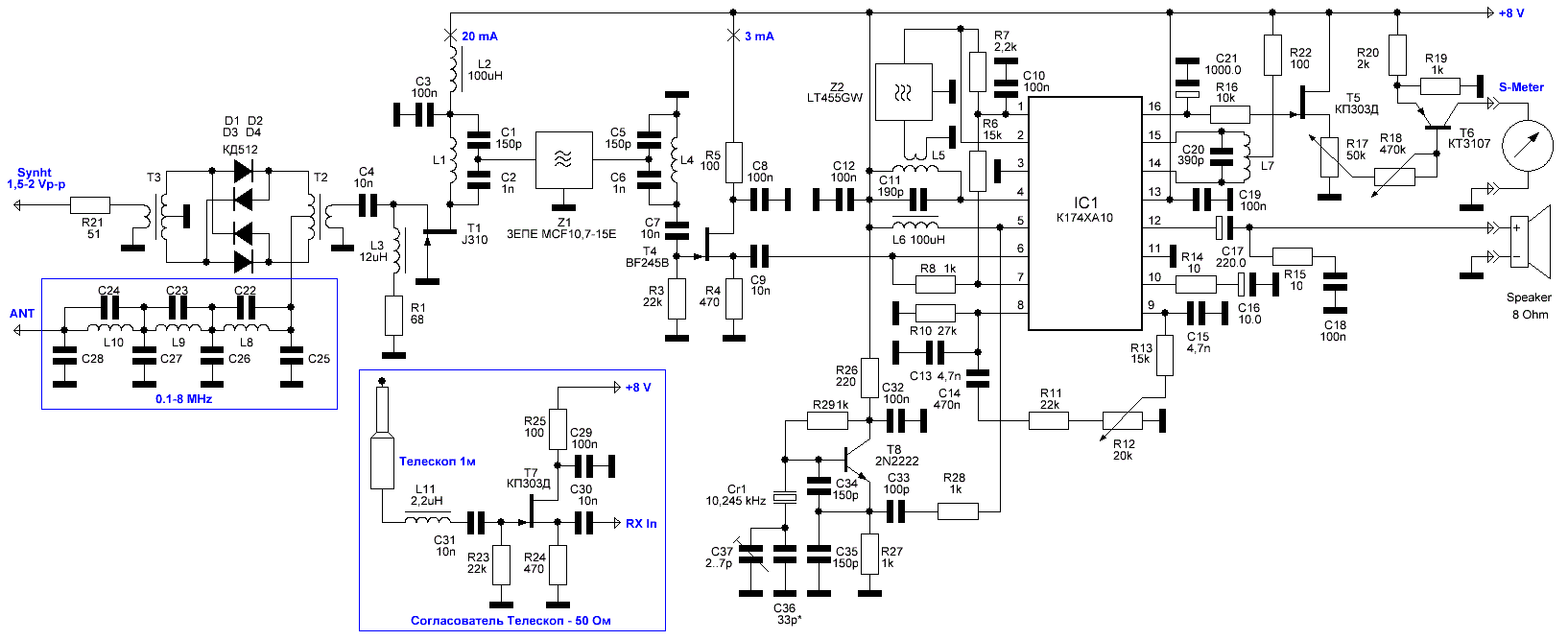

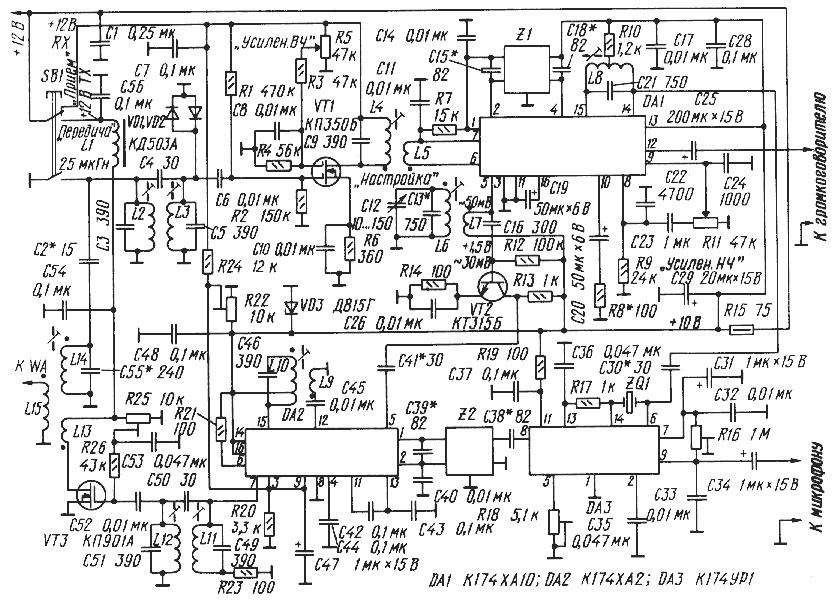

Ну и ещё чутОк схем:

[EY7BM]

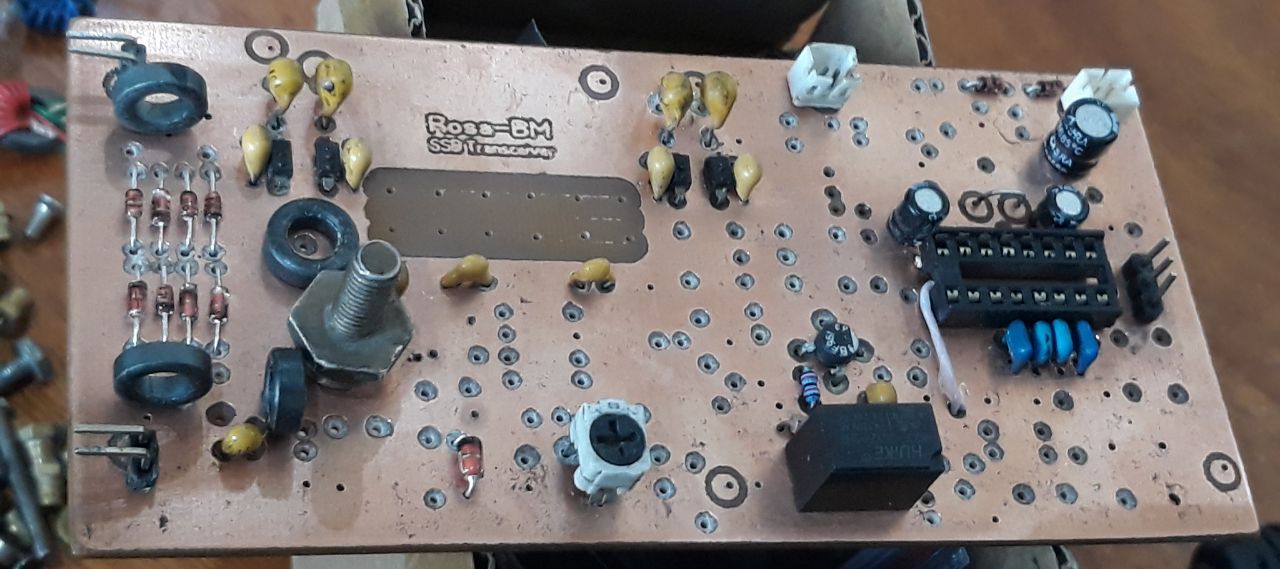

Мне понравилось третья принцепиаоная схемка каторую вы вложили, жаль что в начале проектипования этот версия схемы небело, жаль. Но то что я разводил в печатку размером 60х125мм и принципиалку я вложил выше будем испитать и находим в процессе настройки Компромисс, и этот простой проект смахивает портативный простой вариант

[EY7BM]

Максимум что я магу зделать в печатном плате это контур с резонансной частотой на 9мГц , это частота ПЧ и подклбчить в место резистора 4,7кОм, ну это будет дополнительны прибавка сеоективеостьи. чтобы сузить полосу в этом контуре, в место 68пФ поставить ёмкость 33пФ... 47пФ и в резонанс его. Боле грамотным будет схемная решения

[lado]

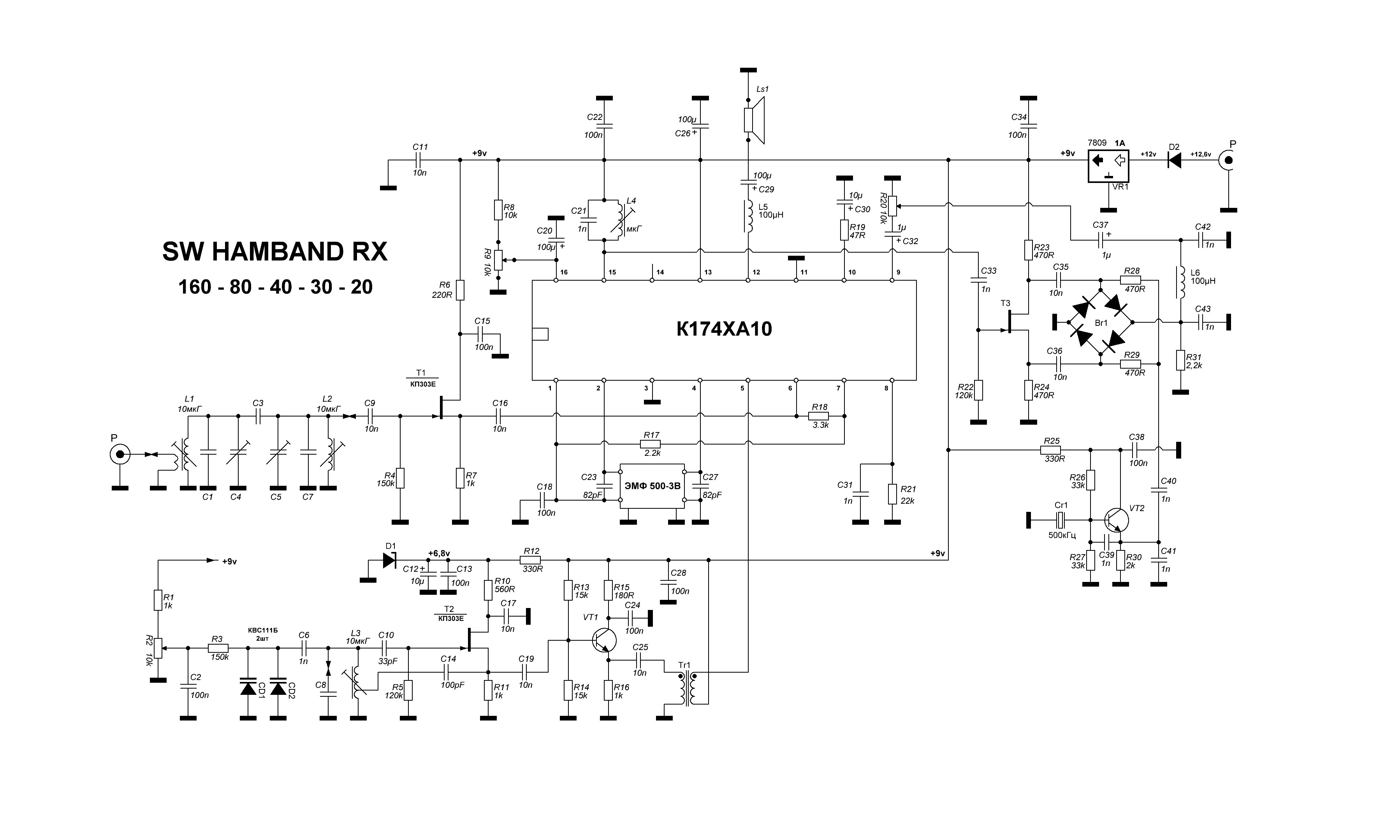

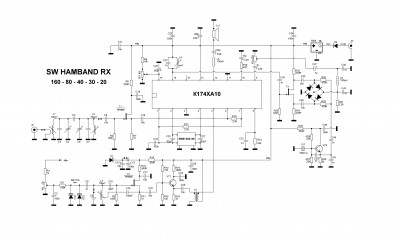

Ну а я бы вам порекомендовал схему №2 (которая на жёлтом фоне), её автор - Сергей Дылда, US5QBR, родом из г. Бердянск Запорожской обл.
Он её на макетке "обкатывал", как говорится, - в "железе"...
Единственное, - у него этот RX рассчитан (и испытывался) на один любительский диапазон 7 МГц.
К слову, - я его планирую "повторить" в ближайшем будущем как обзорный приёмник на радиовещательные диапазоны ДВ и СВ (АМ мода) + КВ 1,7...8,0 МГц (AM/SSB моды), но со следующими обязательными изменениями:
а) перед м/с использовать в качестве УВЧ не истоковый повторитель, а каскад по схеме с общим затвором (КП903, J310 (или 2хJ310 параллельно), КП302 (или 2хКП302 параллельно), и т.д.), - в стоке полевого транзистора установить широкополосный трансформатор (ШПТ), с трансформаторной связью с последующей нагрузкой (для симметричного (как и положено!) подключения "вторичной" обмотки ШПТ задействовать выводы 6 и 7 м/с К174ХА10). Таким образом, достигнем широкополосности данного УВЧ. И жирным плюсом к подобному решению - это низкое входное сопротивление данного УВЧ, т.е. он прекрасно согласуется с выходами ПДФ и/или ФНЧ+ФВЧ (с входным/выходным импедансом 50(75) Ом). Я для себя в данном конкретном случае выбрал октавные ПДФ (ну и, конечно, ФНЧ+ФВЧ лишним не будет);
б) т.к. приёмник планирую соорудить "обзорный" (0,1...8,0 МГц), то "на борту" необходимо иметь две моды - АМ и SSB. Демодуляция АМ сигналов прекрасно осуществляется с помощью штатного АМ детектора, находящегося в "утробе" м/с К174ХА10 (кстати, - вполне себе достойного детектора). А вот для обработки SSB сигнала считаю необходимым применить отдельный демодулятор - каскад на двухзатворном полевом транзисторе, с обязательно "причитающимся" ему "по штату" генератором опорной частоты (или опорным генератором, или "опорником"). Технические решения с "подмешиванием" сигнала с ОГ на 14 вывод м/с (вход детектора АМ сигналов) "имеют место быть", т.е. вполне рабочие, но я хочу и буду "двигаться в ногу со временем";
в) частоту ПЧ изменю на значение 10,7 МГц, - в сети опубликованы все необходимые данные на опробованные коллегами замечательные самопальные 10-ти кристальные КФ (реализованные по технологии QER) на 10,7 МГц, с полосой пропускания порядка 2,85...2,95 кГц (для SSB), и около 8...9 кГц (для АМ). Конденсаторы, ессно, все с одинаковой ёмкостью, и в SMD исполнении (0805). Есть также файлы с чертежами печатных плат для этих КФ. Всё достаточно компактно.

[lado]

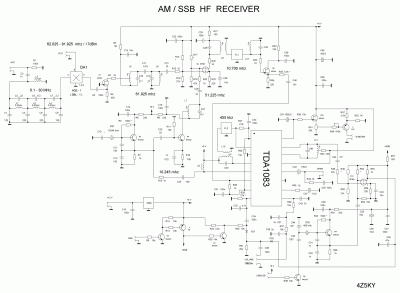

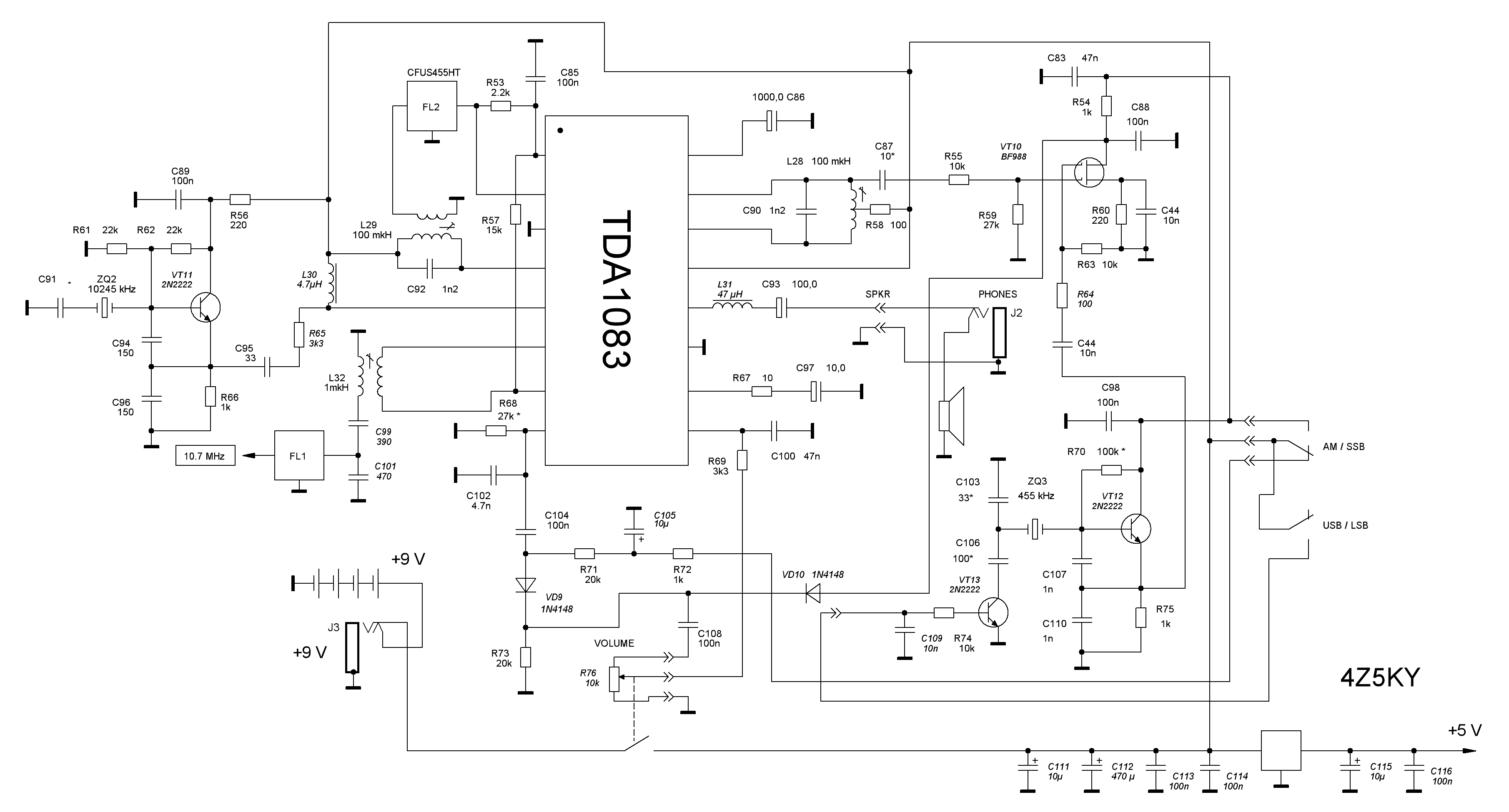

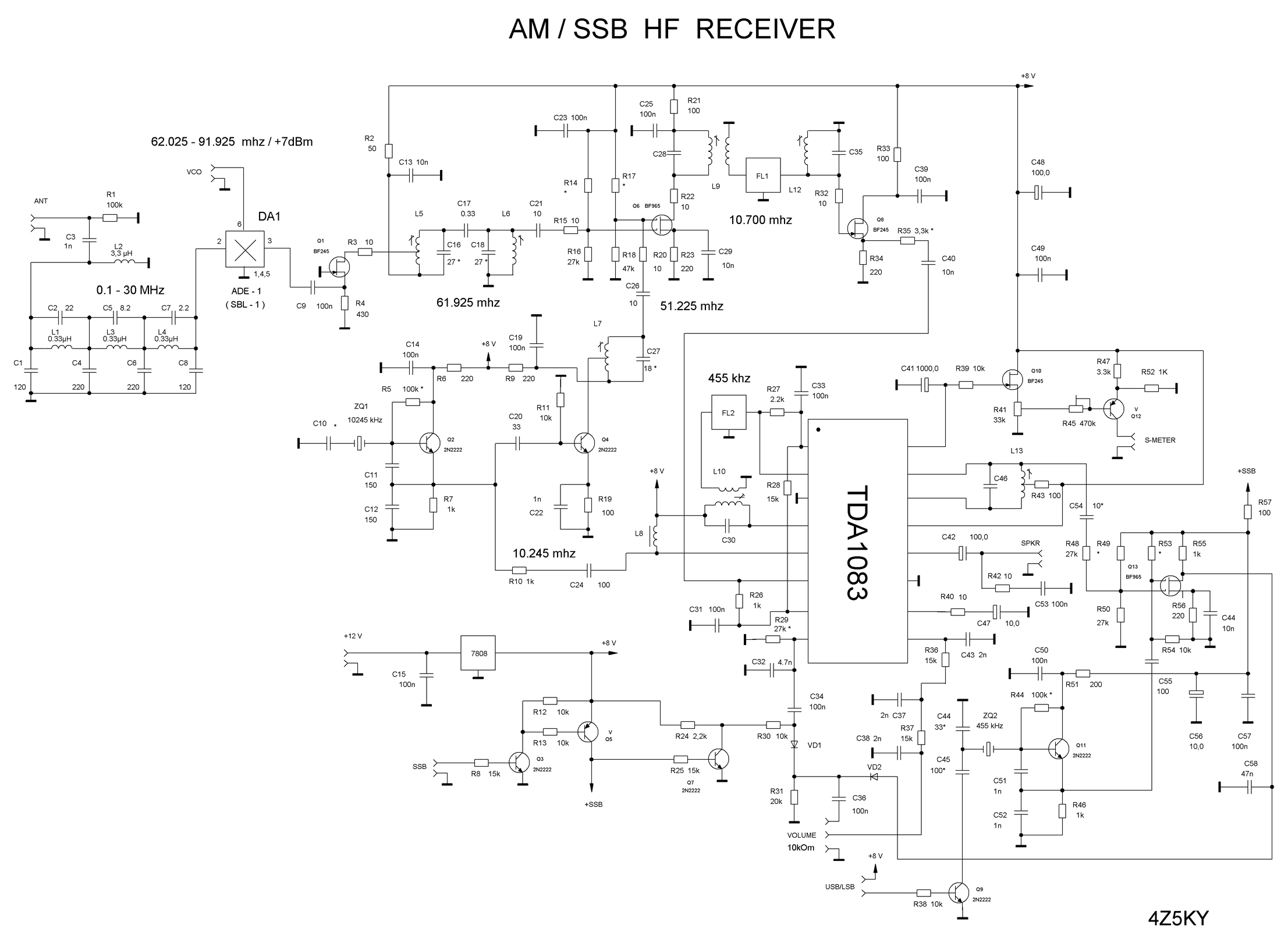

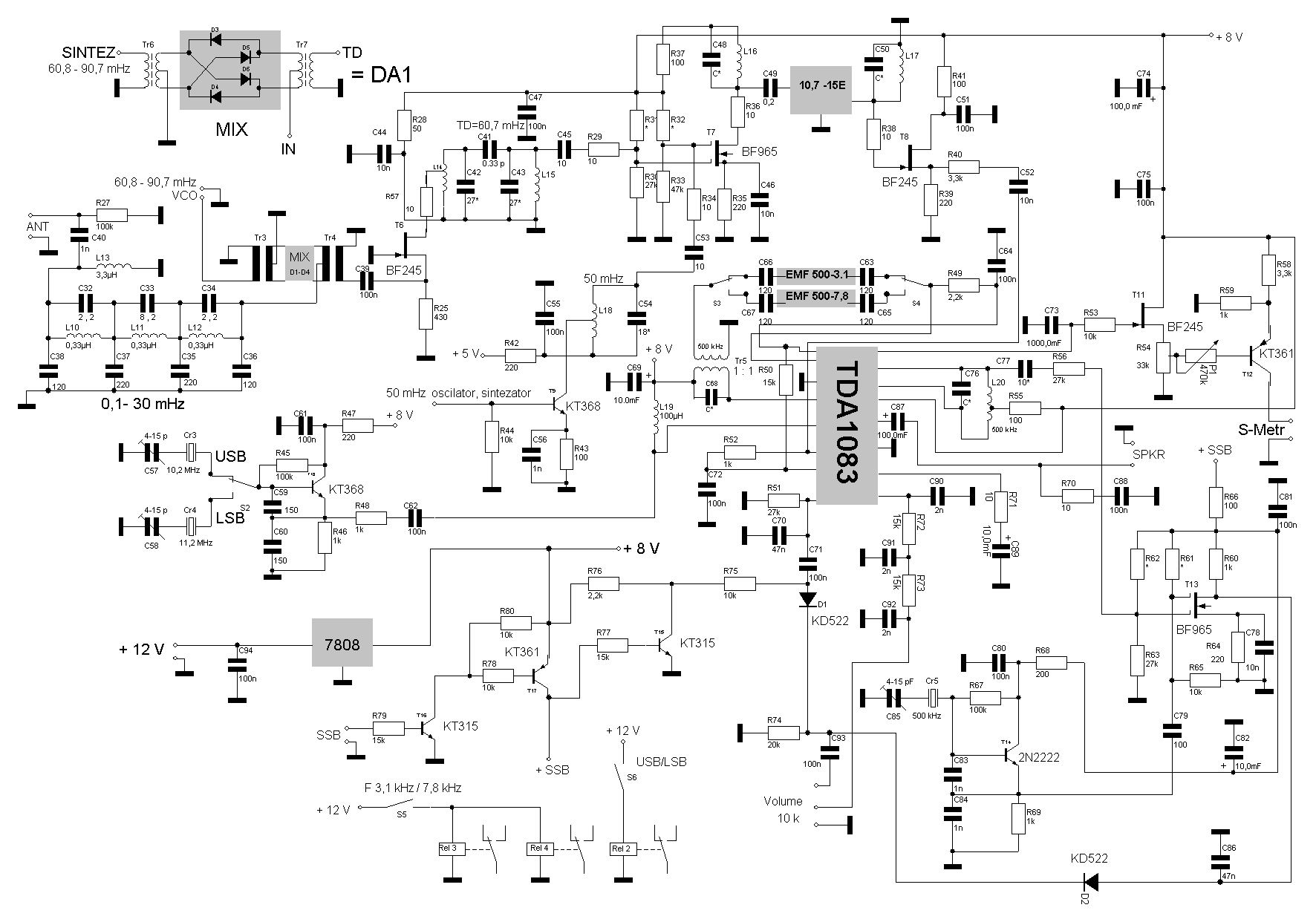

Касательно упомянутого мною отдельного SSB демодулятора на двухзатворном полевом транзисторе с ОГ "в прицепе" - пример можно посмотреть на выложенных здесь мною схемах от автора Сергея Столярова, 4Z5KY (Израиль).
И оригинальный способ переключения режимов AM/SSB можно подчерпнуть оттуда же.
Соответственно, там же взять себе на вооружение решение по организации узла S-метра (на 2-х биполярных транзисторах, со стрелочным "показометром") у м/с К174ХА10 (с 16-й "ноги").
В качестве ГПД - однозначно синтезатор, относительно несложный, на "народном" чипе Si5351.
Ну и плавный аттенюатор (например, - мостовой) на входе тоже будет не лишним...

[lado]

to US5MSQ

Сергей, доброго времени суток.

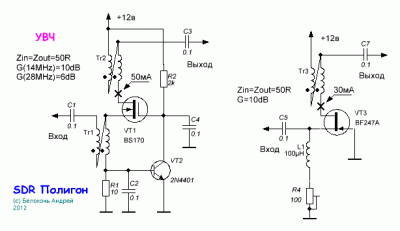

Подскажите (по возможности) мне, плиз, по следующему вопросу: выше я кратко описАл желаемый мною вариант каскада УВЧ на полевике по схеме с ОЗ. Как вариант, в своей конструкции приёмника хочу применить решение нашего коллеги Андрея Белоконя (UR5FFR) https://www.ur5ffr.com/viewtopic.php?t=18, но использовать не автотранформаторное подключение нагрузки (от отвода обмоток ШПТ в стоке полевика), а трансформаторное, с гальванической развязкой "вторички" от "первички" посредством отдельной обмотки ("вторичной"), подключенной к ногам 6 и 7 м/с К174ХА10 (или импортного аналога). По даташиту на эту м/с входной импеданс у её УВЧ (по выводу 6) имеет значение 3 кОм. У меня затруднение в выборе коэффициента трансформации (по сопротивлению) для данного ШПТ - 4:1, 9:1, 16:1, 25:1?
Как рассчитать? Или лучше подбирать опытным путём при наладке/настройке?

[US5MSQ]

Здравствуйте.
В данном случае нет никакого смысла ориентироваться на высокое входное сопротивление К174ХА10,поскольку:
1. ДД у неё на порядок меньше, чем входного каскада на полевике с ОЗ и дополнительно разогнанное усиление УВЧ за счёт большой трансформации сопротивлений только усугубит проблему.
2. При низком сопротивлении источника сигнала (порядка 51-100 Ом) входные шумы К174ХА10 заметно меньше.
Так что лучше, на мой взгляд, число витков катушки связи сделать равным остальным обмоткам, для чего трансформатор намотать трифилярной обмоткой, и шунтировать эту катушку связи резистором 51-100 Ом.

[EY7BM]

Колечки минятюрные нашлось от энергосберегалок, надо подкрашивать лаком или какой небуть чёрной краской(они прозваниваются ). Данные количество намотки трансов беру от трансивер Дружба или Десна... В смесителе используется диоды 4148, Балансный Смеситель высокоуровневые у этого трансивера и ПЧ тоже на КП903. УВЧ в блоке ДПФ реверсивний на КТ606, тоже Высокоуровневые, Дмаю так будет по порядке..

[lado]

to US5MSQ

Сергей, доброго времени суток.
Да, всё принято, - благодарю за ваши комментарии.
И ещё вопрос - часто в опубликованных схемах у м/с К174ХА10 нога 1 (один из входов УПЧ) связана с ногой 7 (один из входов УВЧ) посредством резистора сопротивлением 15 кОм.
Что это за связь? Для чего? На что влияет номинал сопротивления этого резистора?
