Продам девятидиапазонный КВ приемник RX998 - ПРОДАН!

Сообщение **US5MSQ** » 29 окт 2023, 07:54

Приветствую всех.
Второй приемник прошёл проверку и обкатку во время вчерашнего теста и готов к продаже. Параметры практически такие же как у первого экземпляра, приведённые в первом сообщении, только чуть поболее усиления (60 тыс против 50 тыс) и, соответственно, чуть поболее собственные шумы (15 мВ против 12 мВ). В общем...

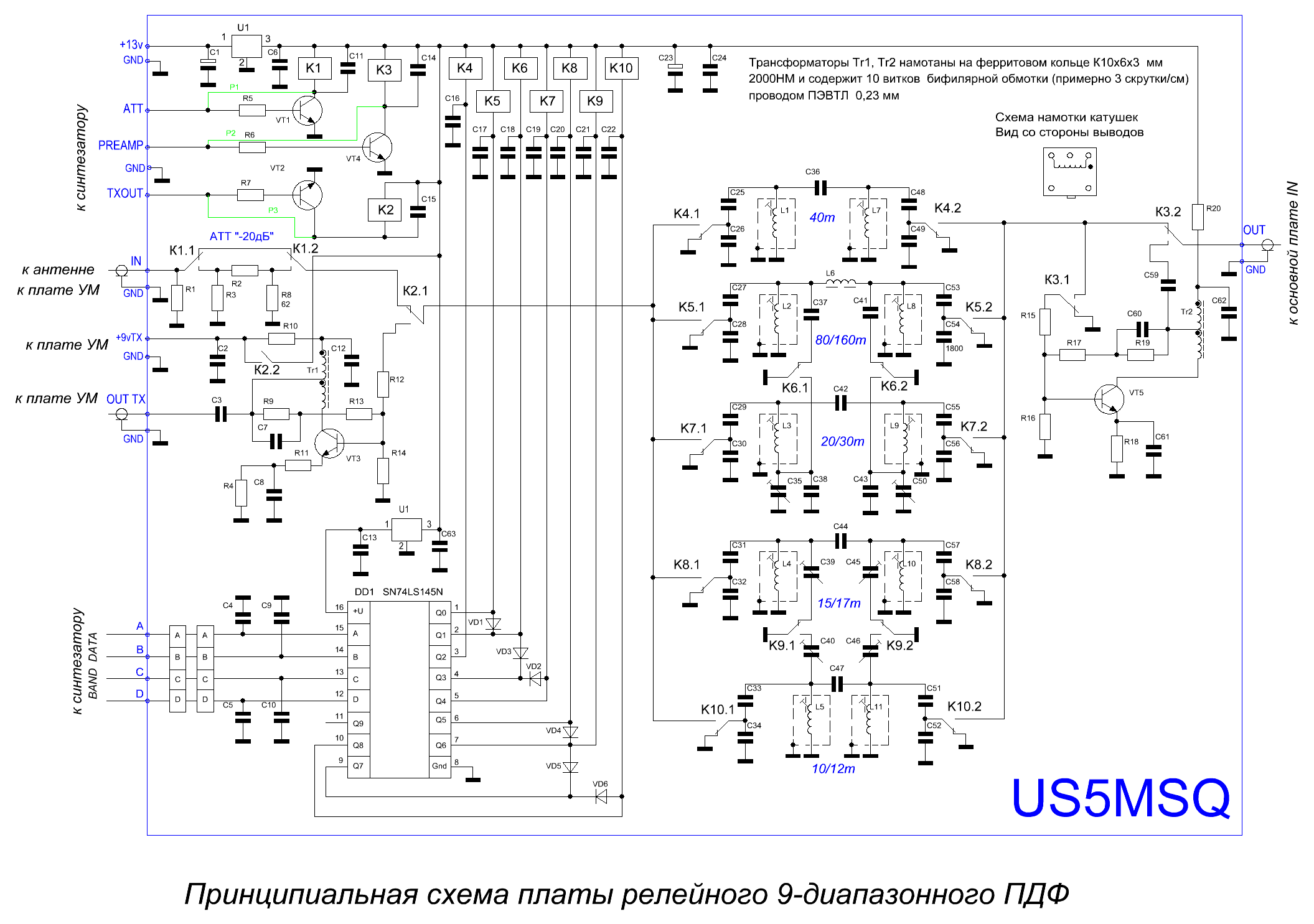

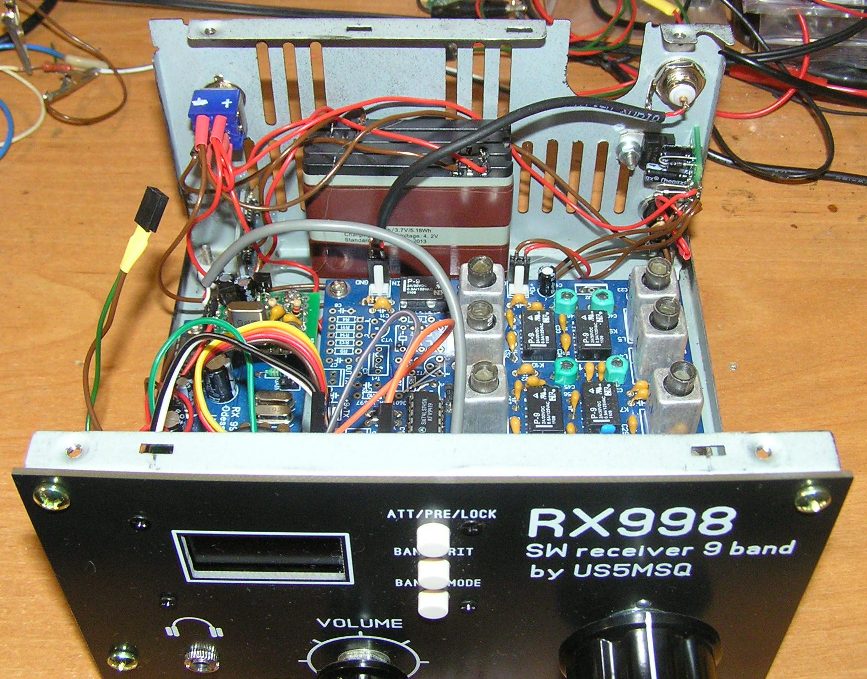

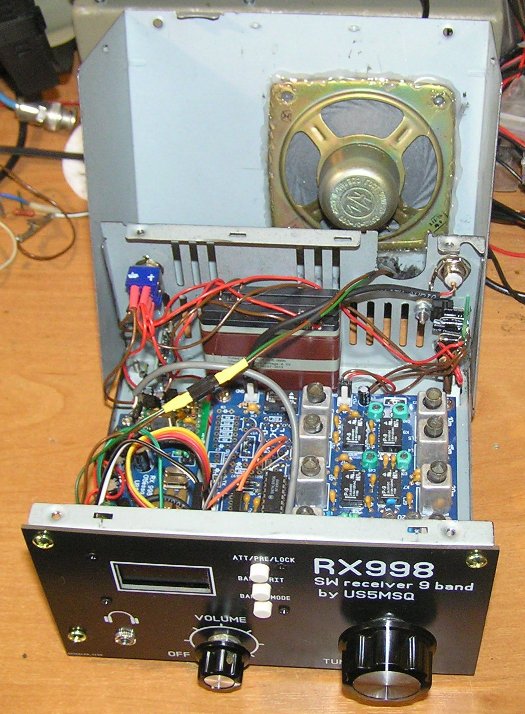

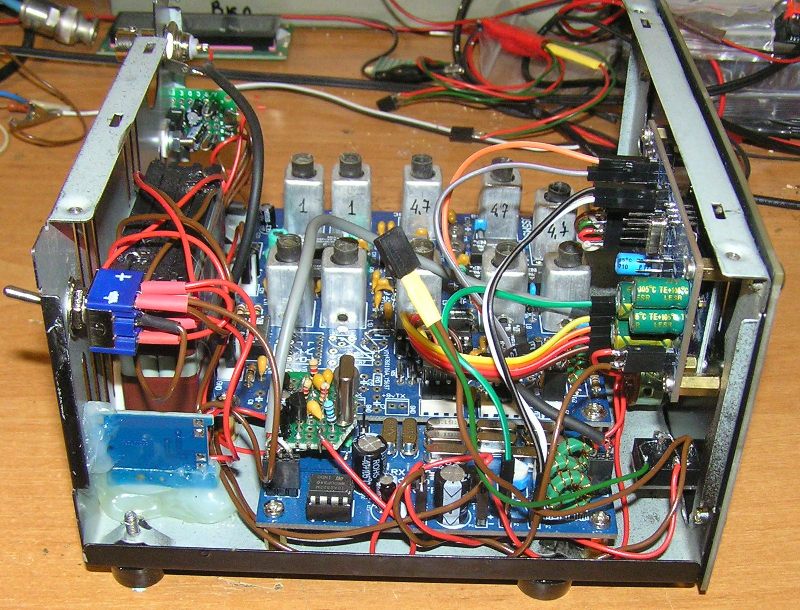

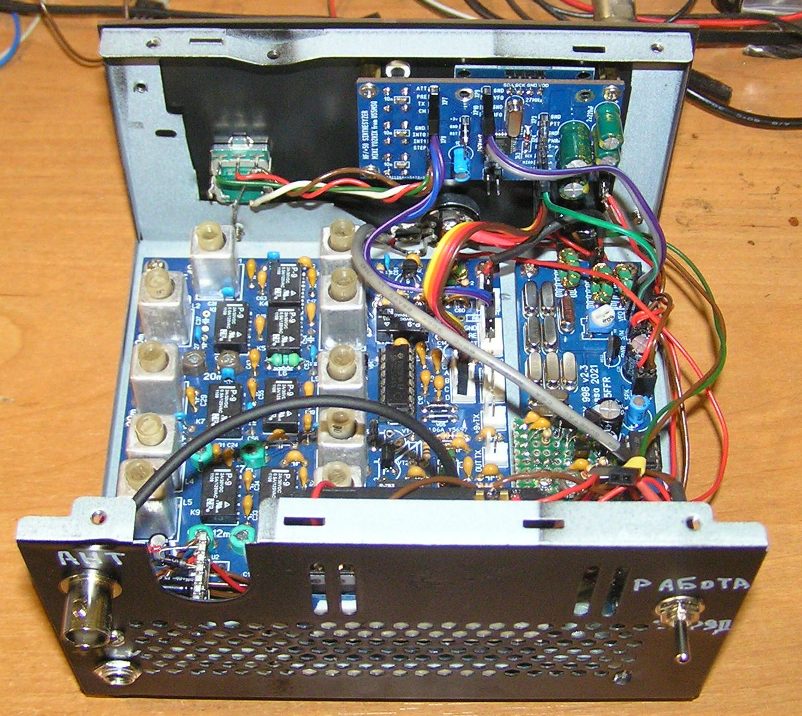

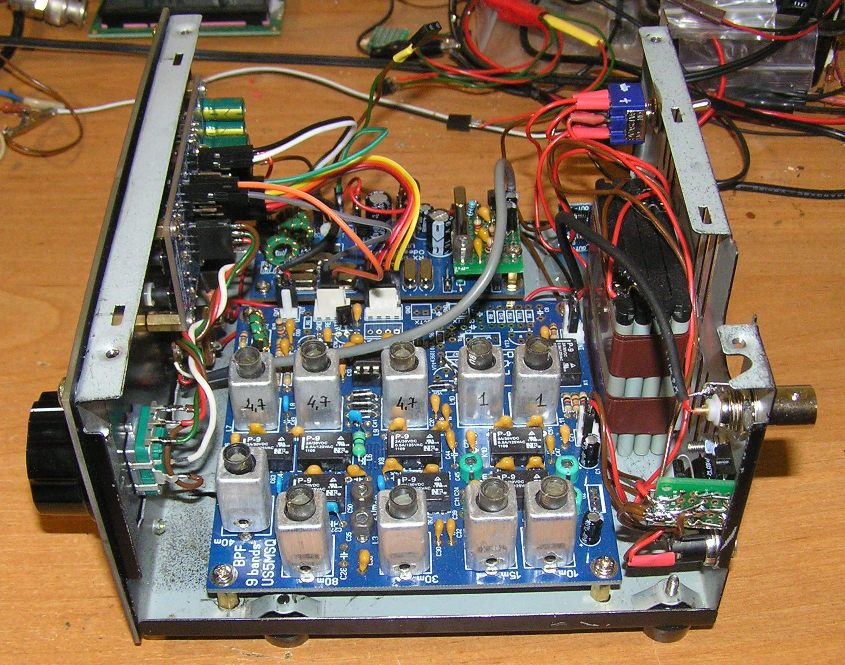

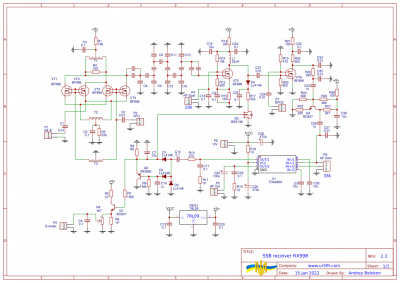

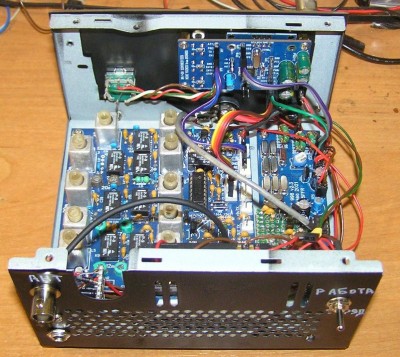

Продам малогабаритный девятидиапазонный КВ приемник RX998, предназначенный для прослушивания работы любительских радиостанций, работающих телеграфом и однополосной модуляцией. Приемник выполнен по супергетеродинной схеме с одним преобразованием частоты и кварцевом фильтре на частоту 8,192 МГц. Конструктивно он выполнен в корпусе от компьютерного БП и состоит из немного доработанной мной платы приемника RX998 (ревизия 2.3) авторства UR5FFR – подробнее см. здесь http://www.ur5ffr.com/viewtopic.php?t=230 , платы малогабаритного девятидиапазонного релейного ПДФ, подробно описанного здесь viewtopic.php?f=23&t=482 . Управление приемником производится от миниатюрного синтезатора мини Ёжик OLED ver.2. , подробно описанного здесь viewtopic.php?f=23&t=478
Питание может быть как от встроенного литиевого аккумулятора, так и от внешнего источника питания 12v.

Основные технические характеристики:
Диапазоны рабочих частот, МГц – 1,8, 3,5, 7, 10, 14, 18, 21, 24 и 28

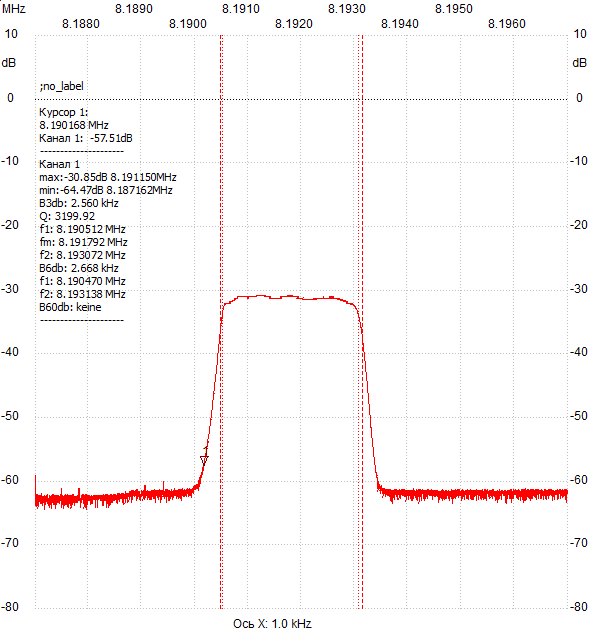

Полоса пропускания приемного тракта (по уровню –6 дБ), кГц - 2,668
Входное сопротивление с антенного входа, Ом - 50
Чувствительность с антенного входа, мкВ, при отношении сигнал/шум 10 дБ, не хуже – 1
Чувствительность с антенного входа на ВЧ диапазонах с включённым УВЧ, мкВ, при отношении сигнал/шум 10 дБ, не хуже – 0,3
Коэффициент усиления без УВЧ , тыс. раз, не менее – 60
Уровень собственных шумов, мв, не более – 15
Избирательность по зеркальному каналу, дБ, не менее – 46
Диапазон регулировки АРУ, дБ, при изменении выходного напряжения на 4 дБ, не менее – 40
Максимальная выходная мощность тракта НЧ на нагрузке 8 Ом, Вт, не менее – 0,5
Ток потребления при средней громкости и отключенных аттенюаторе и УВЧ, мА, не более – 110
Время непрерывной работы от встроенных аккумуляторов, часов – 12…14
Габариты без учёта выступающих частей (В-Ш-Г), мм - 150х85х140

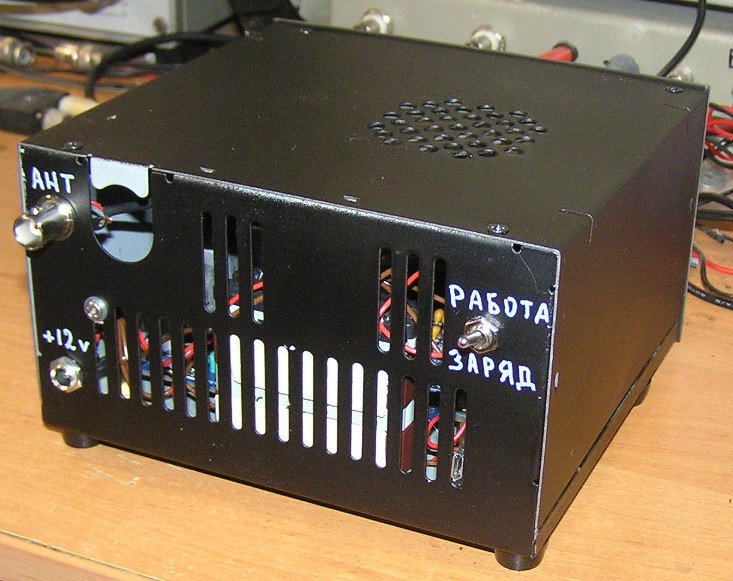

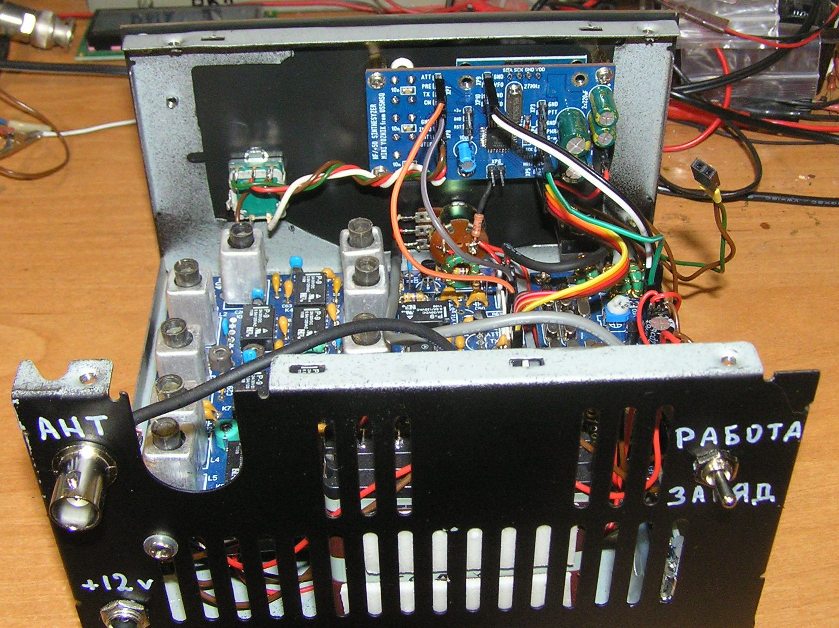

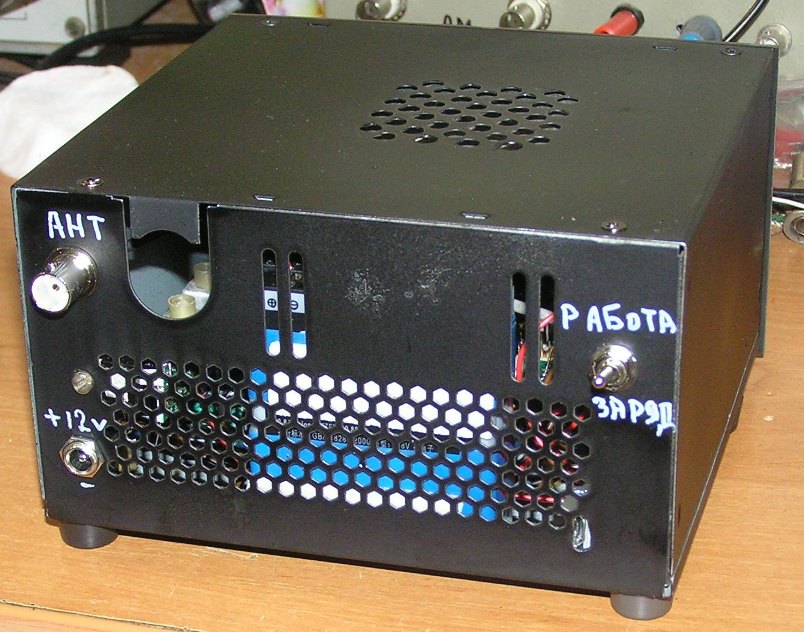

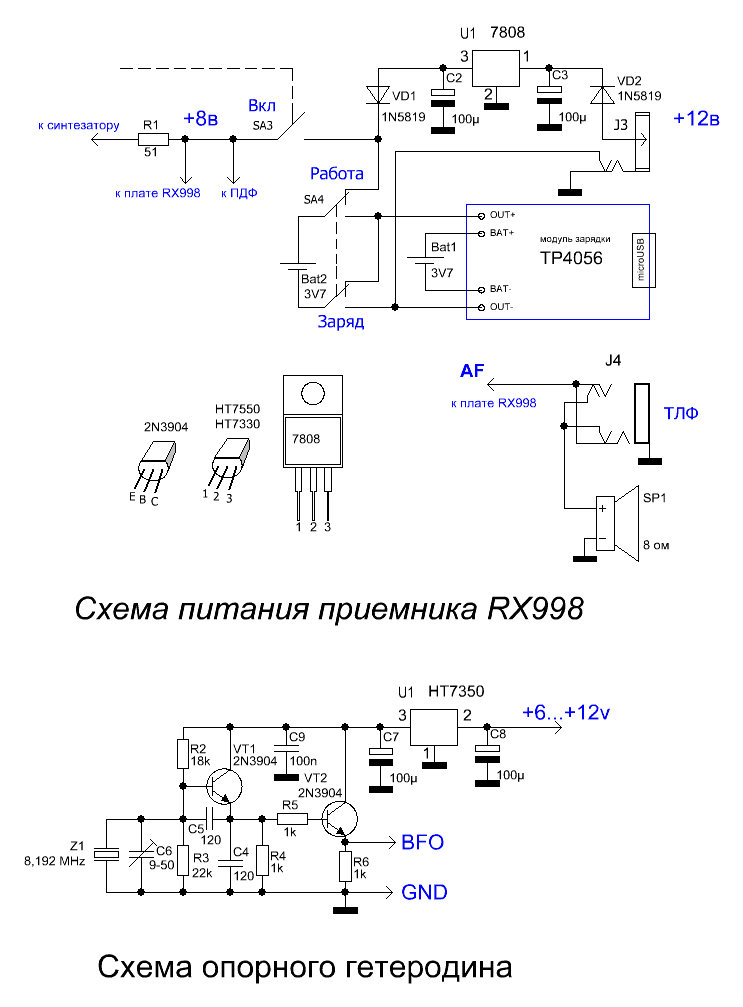

Зарядка встроенных аккумуляторов осуществляет от широко распространённого китайского зарядного модуля на TP4056 через стандартный microUSB разъём. Коммутация режима аккумуляторов осуществляется переключателем SA4 – при РАБОТЕ они включены последовательно, а при ЗАРЯДЕ –параллельно. При подключении внешнего источника питания 12v внутренняя батарея отключается (от общего минуса питания).
Благодаря хорошему динамику приемник работает очень чисто и громко –обычно слушаю его на минимальной или средней громкости

Цена девятидиапазонного КВ приемника RX998 – 4600 грн - ПРОДАНО!
Краткое описание, схемы и руководство пользователя прилагается.
Отправка синтезатора производится не позднее 48 часов после предоплаты - по территории Украины Новой почтой.
По вопросу приобретения обращаться в "личку" или по адресу: us5msq@gmail.com

Сообщение **US5MSQ** » 29 окт 2023, 11:16

И этот приемник уже обрёл нового владельца

ut5eud · Сообщение **ut5eud** » 02 ноя 2023, 18:10

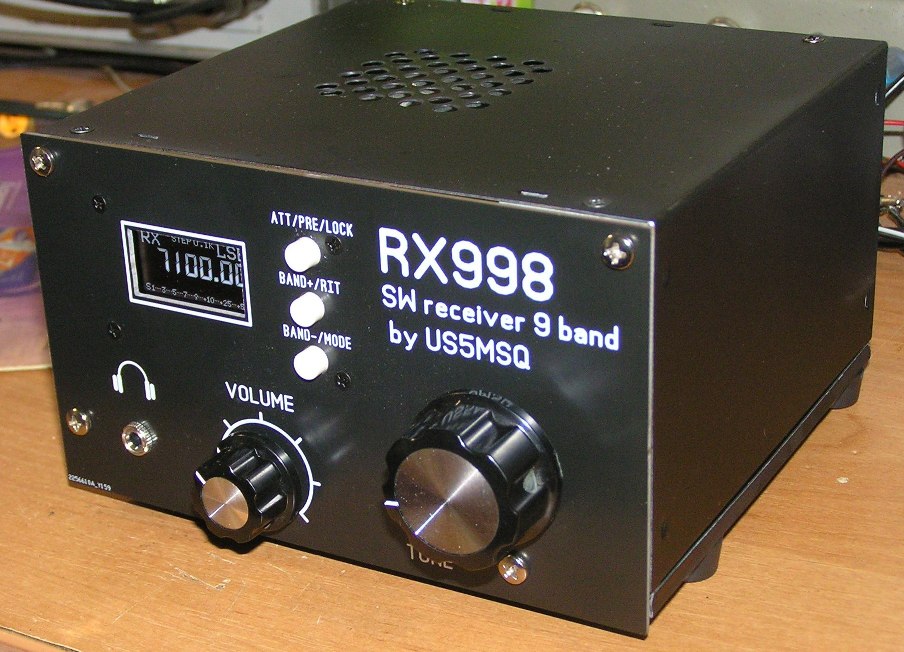

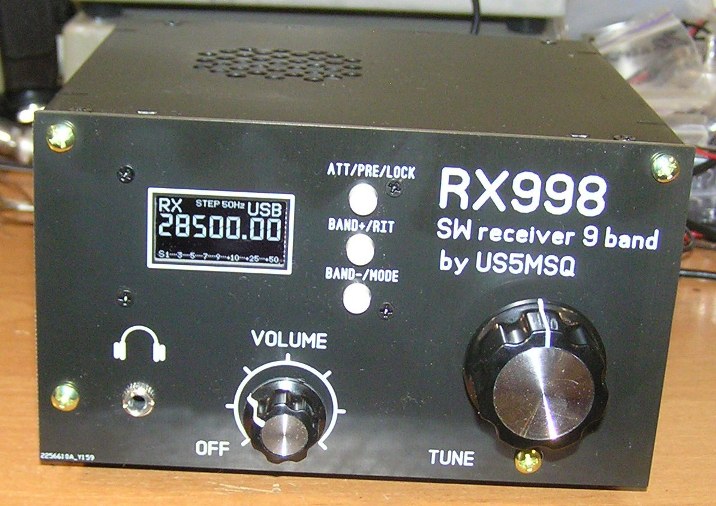

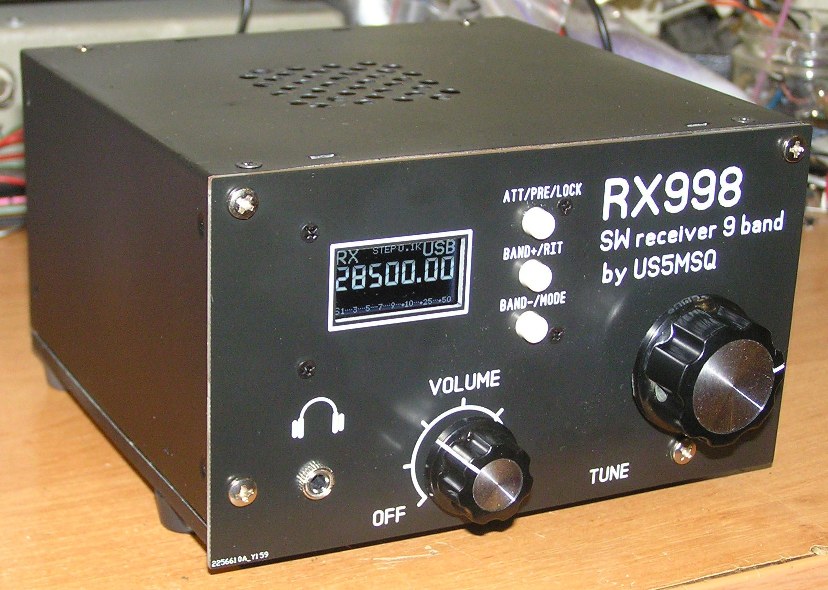

Красивая передняя панель.
Поделитесь опытом изготовления. У моих конструкциях внешний вид всегда желал быть лучше.

Сообщение **US5MSQ** » 02 ноя 2023, 21:34

Здравствуйте.

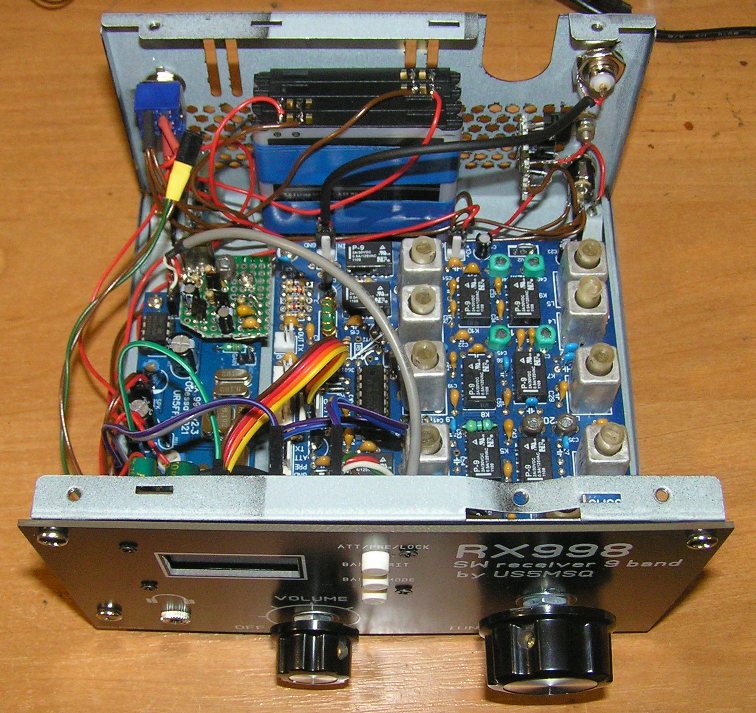

У меня те же проблемы с красивым оформлением конструкции. А в этот раз решил попробовать заказать переднюю панель как печатную плату и на мой взгляд хорошо получилось

ut5eud · Сообщение **ut5eud** » 03 ноя 2023, 20:44

Хорошо не то слово. Отлично! И вообще приёмник прекрасный. Приём очень нравиться. На уровне хороших импортных аппаратов. Прекрасно работает на всех бендах. Благо на десятке хорошие проходы. Чуйка отличная,. Работает мягко. Длительное прослушивание не утомляет.

Сообщение **US5MSQ** » 04 ноя 2023, 10:13

Я рад, что Вам понравился этот приемник. Мне тоже нравится как он работает. Помаленьку делаю третий экземпляр

Сообщение **US5MSQ** » 28 ноя 2023, 18:27

Приветствую всех.

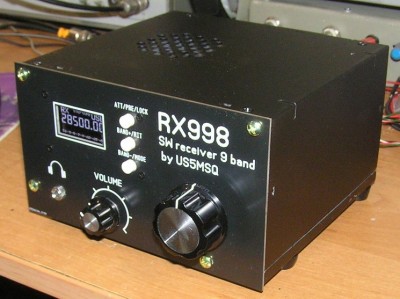

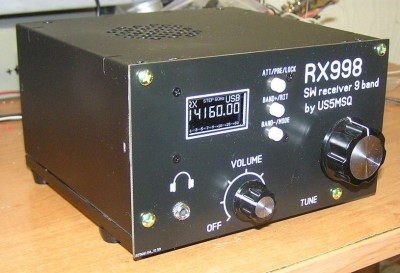

Третий приемник прошёл проверку и обкатку в течение двух недель и готов к продаже. Параметры практически такие же как у предыдущих экземпляров, что не удивительно, поскольку они как однояйцевые близнецы

Из существенных отличий можно отметить разве что более ёмкие аккумуляторы, благодаря чему время непрерывной работы при средней громкости от свежезаряженных встроенных аккумуляторов увеличилось до 19-20 часов. В общем...

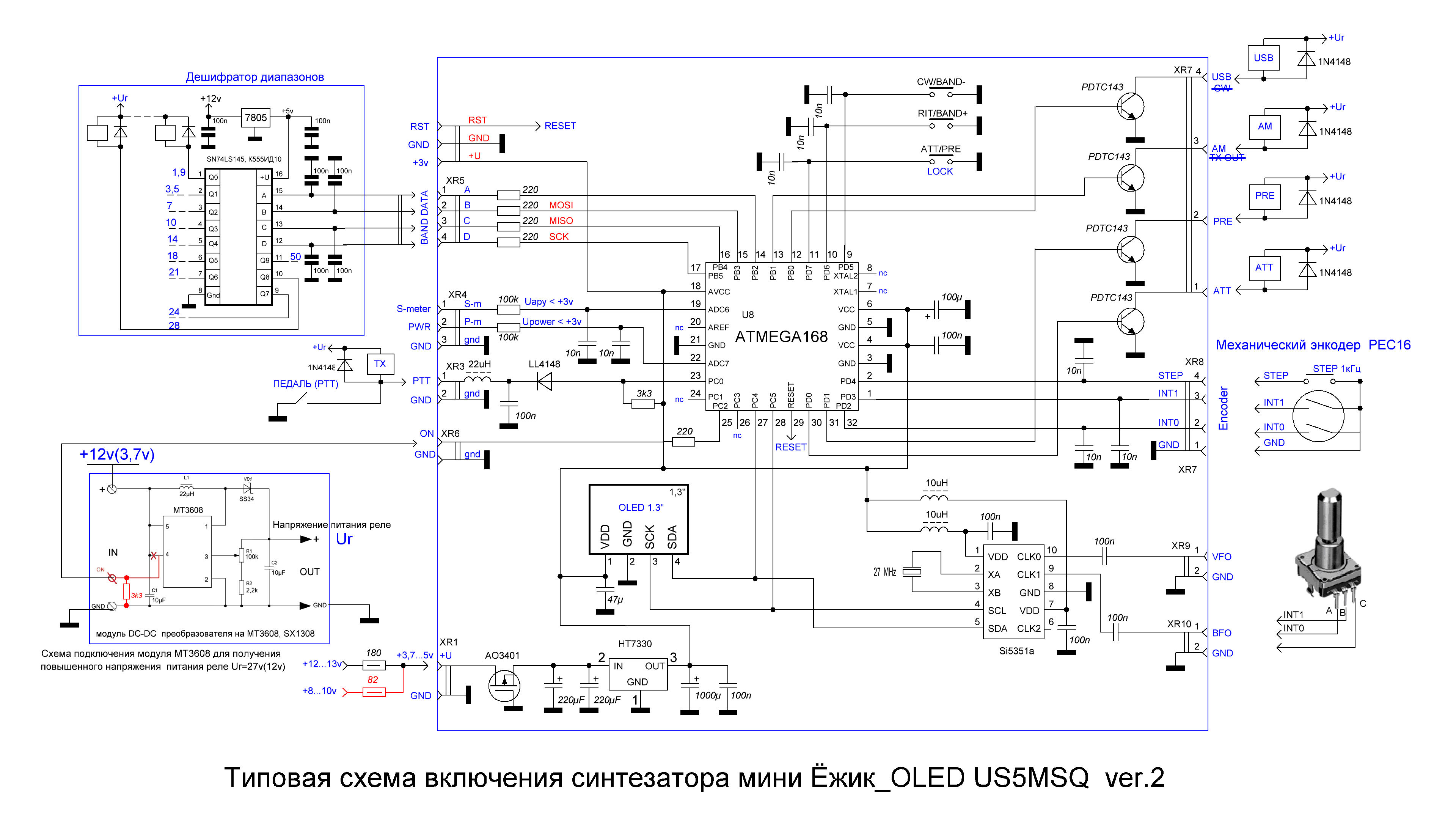

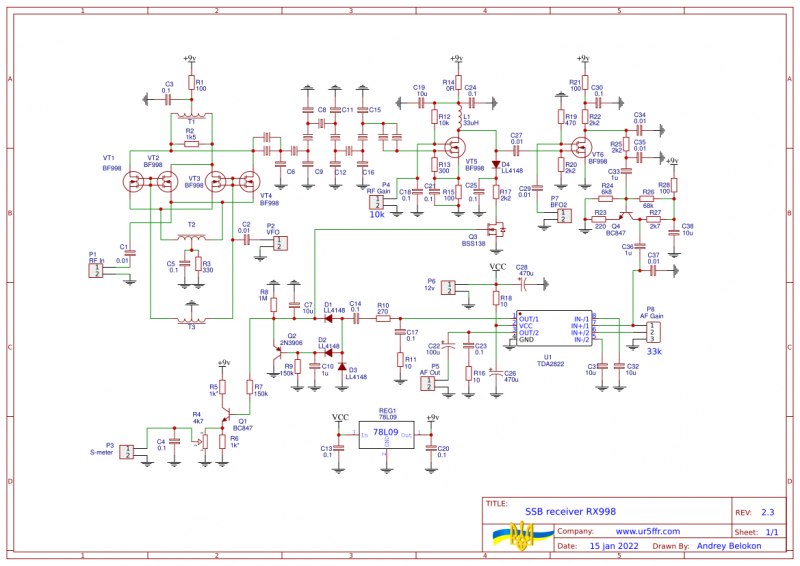

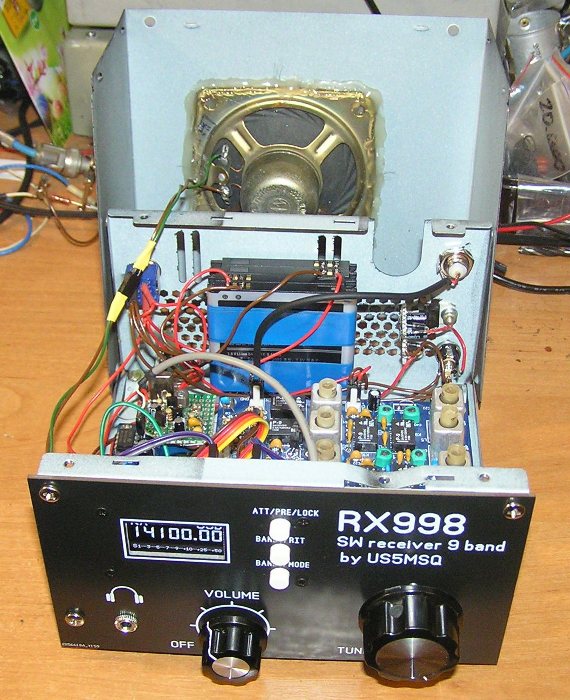

Продам малогабаритный девятидиапазонный КВ приемник RX998, предназначенный для прослушивания работы любительских радиостанций, работающих телеграфом и однополосной модуляцией. Приемник выполнен по супергетеродинной схеме с одним преобразованием частоты и кварцевом фильтре на частоту 8,192 МГц. Конструктивно он выполнен в корпусе от компьютерного БП и состоит из немного доработанной мной платы приемника RX998 (ревизия 2.3) авторства UR5FFR – подробнее см. здесь http://www.ur5ffr.com/viewtopic.php?t=230 , платы малогабаритного девятидиапазонного релейного ПДФ, подробно описанного здесь viewtopic.php?f=23&t=482 . Управление приемником производится от миниатюрного синтезатора мини Ёжик OLED ver.2. , подробно описанного здесь viewtopic.php?f=23&t=478
Питание может быть как от встроенного литиевого аккумулятора, так и от внешнего источника питания 12v.

Основные технические характеристики:
Диапазоны рабочих частот, МГц – 1,8, 3,5, 7, 10, 14, 18, 21, 24 и 28

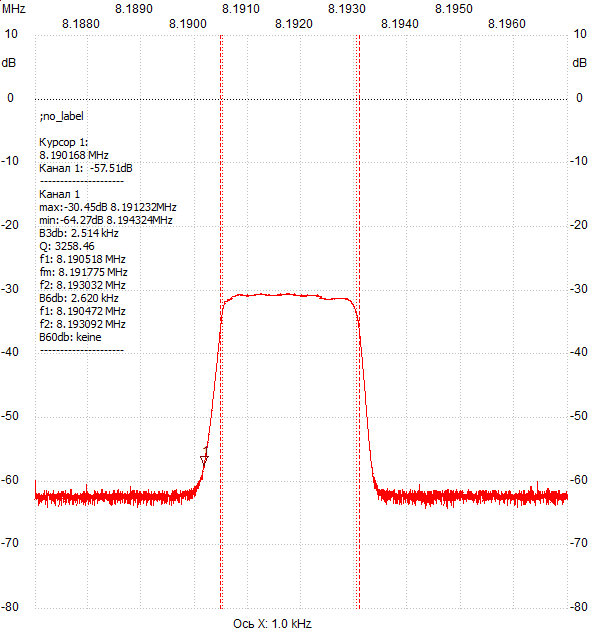

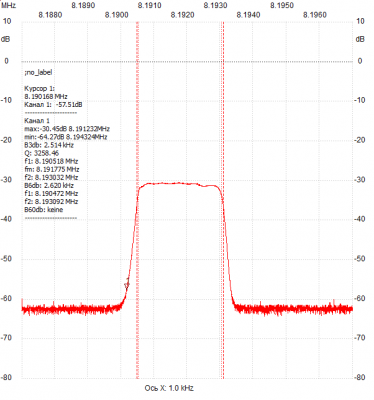

Полоса пропускания приемного тракта (по уровню –6 дБ), кГц - 2,620
Входное сопротивление с антенного входа, Ом - 50
Чувствительность с антенного входа, мкВ, при отношении сигнал/шум 10 дБ, не хуже – 1
Чувствительность с антенного входа на ВЧ диапазонах с включённым УВЧ, мкВ, при отношении сигнал/шум 10 дБ, не хуже – 0,3
Коэффициент усиления без УВЧ , тыс. раз, не менее – 60
Уровень собственных шумов, мв, не более – 12
Избирательность по зеркальному каналу, дБ, не менее – 46
Диапазон регулировки АРУ, дБ, при изменении выходного напряжения на 4 дБ, не менее – 40
Максимальная выходная мощность тракта НЧ на нагрузке 8 Ом, Вт, не менее – 0,5
Ток потребления при средней громкости и отключенных аттенюаторе и УВЧ, мА, не более – 110
Время непрерывной работы от встроенных аккумуляторов, часов – 18…20
Габариты без учёта выступающих частей (В-Ш-Г), мм - 150х85х140

Зарядка встроенных аккумуляторов осуществляет от широко распространённого китайского зарядного модуля на TP4056 через стандартный microUSB разъём. Коммутация режима аккумуляторов осуществляется переключателем SA4 – при РАБОТЕ они включены последовательно, а при ЗАРЯДЕ –параллельно. При подключении внешнего источника питания 12v внутренняя батарея отключается (от общего минуса питания).
Благодаря хорошему динамику приемник работает очень чисто и громко –обычно слушаю его на минимальной или средней громкости

Цена девятидиапазонного КВ приемника RX998 – 4600 грн.
Краткое описание, схемы и руководство пользователя прилагается.
Отправка синтезатора производится не позднее 48 часов после предоплаты - по территории Украины Новой почтой.
По вопросу приобретения обращаться в "личку" или по адресу: us5msq@gmail.com
