Трансивер Аматор SA ЭМФ

[boboz74]

Сергей Эдуардович, а греется R27. Почему? при шунтировании унч полевиком VT5

[US5MSQ]

Значит через него идёт сильный сигнал, возможно самовозбуд.
Если есть возможность, посмотрите осциллографом, что творится на выходе УМЗЧ

[boboz74]

Сергей Эдуардович, здравствуйте. Выпаял я R27 и С33, подпаял с35 к выходу 5 микросхемы и все заработало. И АРУ и шунтирование УНЧ .
Полевик исправный.

[said-97]

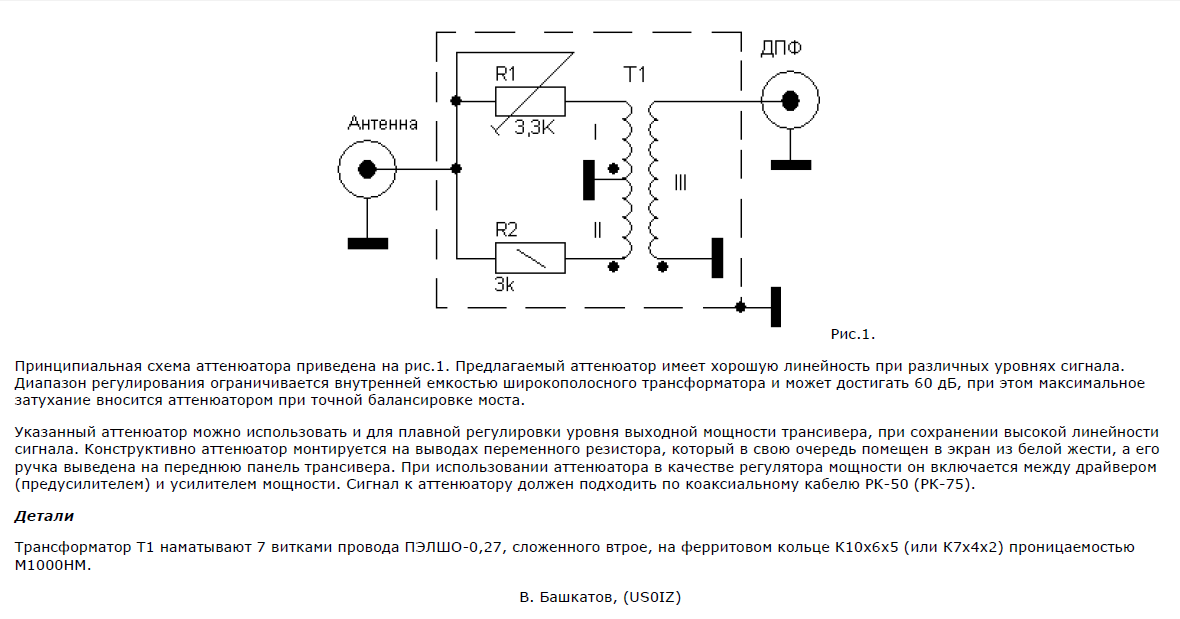

Сергей Эдуардович, здравствуйте! Снова я к Вам за советом. Собираюсь добавить в данный трансивер плавный АТТ по входу, а вот как это правильно сделать еще не решил. На просторах интернета нашел вот такую схему.

Подскажите пожалуйста собирать эту или же есть более проще , чтоб без всяких трансформаторов? И второй вопрос. Сергей Эдуардович, имеется синтезатор частот который использую в качестве генератора для настройки входных цепей. Синтезатор ( генератор) на модуле SI5351. Выход с него в районе 2 В Для некоторых измерений амплитуда выходного сигнала синтезатора очень большая. Посоветуйте простой, плавный АТТ и для генератора. Спасибо!

[US5MSQ]

Здравствуйте.
1.Если нужна плавная регулировка в 50-омном тракте, то пожалуй, другого варианта нет.

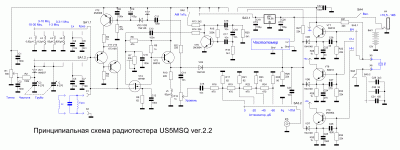

2. Для регулировки уровня в широких пределах на выход Сишки можно подключить любой переменный резистор на 500 Ом-1 кОм,а за ним цепочку переключаемых аттенюаторов на фиксированное ослабление, подобно тому как сделано например в моем радиотестере

[said-97]

Здравствуйте.
1.Если нужна плавная регулировка в 50-омном тракте, то пожалуй, другого варианта нет.
2. Для регулировки уровня в широких пределах на выход Сишки можно подключить любой переменный резистор на 500 Ом-1 кОм,а за ним цепочку переключаемых аттенюаторов на фиксированное ослабление, подобно тому как сделано например в моем радиотестере

Спасибо большое! Значит так и поступлю!

[us5edt]

Здравствуйте Сергей Эдуардович. А где можно почитать об этом радиотестере.

[US5MSQ]

Здравствуйте.
Собственно кроме схемы ничего нет. Но там все узлы давно известные и хорошо описанные в других моих конструкциях.

[said-97]

Сергей Эдуардович, здравствуйте! Не имея пока что осциллографа в своем распоряжении пытаюсь все же настроить по максимум полосовые фильтра и эмф в резонанс подручными средствами. Я уже у Вас спрашивал по методике настройки при помощи ГСС и ВЧ головки. В моем случае это синтезатор на SI5351 и ВЧ приставка к мультиметру. Ваши рекомендации очень помогли, спасибо! Однако хорошо настройку произвести как Вы и говорили.. очень сложно. По этому поводу возник вопрос. Скажем настраиваю дпф сорока метрового диапазона. Плата с фильтрами подключена к основной плате. Трансивер включен на прием на 7.100 мГц, то есть середина диапазона. На генераторе выставляю туже самую частоту 7.100 мГц и подключаю через атт на вход полосового фильтра. ВЧ головку подключаю прям на динамик.Подбором емкостей в фильтре добиваюсь максимальных показаний по ВЧ головки. Во втором варианте настройки дпф все так же делаю но с одним отличаем. На синтезаторе самого трансивера частоту диапазона выставляю чуть в стороне. 1кГц в стороне 7.101мГц. В динамике слышен тон. На выходе ГСС частота по нулям 7.100мГц. Подскажите пожалуйста какой вариант более правильно? Первый когда по нулям и ГСС и синтезатор или когда частоты отличаются и слышен в динамике то? И второй вопрос. Все тоже самое выставляю но при настройки в резонанс ЭМФ. Как здесь выставлять частоту синтезатора и ГСС? Пробовал по разному и результат примерно одинаковый. Не совсем доволен настройкой. Большие затухания и чувствительности не хватает. Спасибо!

[UR5VFT]

Здравствуйте Сергей Эдуардович, в вашем радио тестере правильно ли изображено положение переключателя са52?
