Трансивер STEP II
- US5MSQ
- Сообщения: 5166
- Зарегистрирован: 07 фев 2016, 09:29
- Позывной: US5MSQ
- Откуда: г. Киев
- Контактная информация:
Re: Трансивер STEP II
Здравствуйте.
Значение IF USB задаёт частоту опоры для инверсии боковой - примерно на 300 Гц выше верхней границы полосы пропускания используемого КФ.
Это удобный сервис, когда хочется прослушать инверсную (для данного диапазона) полосу.
Значение IF USB задаёт частоту опоры для инверсии боковой - примерно на 300 Гц выше верхней границы полосы пропускания используемого КФ.
Это удобный сервис, когда хочется прослушать инверсную (для данного диапазона) полосу.
Сергей US5MSQ, Радио - это очень просто! http://us5msq.com.ua/
Re: Трансивер STEP II
US5MSQ писал(а):Здравствуйте.
Значение IF USB задаёт частоту опоры для инверсии боковой - примерно на 300 Гц выше верхней границы полосы пропускания используемого КФ.
Это удобный сервис, когда хочется прослушать инверсную (для данного диапазона) полосу.
Спасибо!
Re: Трансивер STEP II
Здравствуйте. Сергей Эдуардович на последней версии основной платы появился R49,в схеме (принципиальной) его нет.Номинал и его функцию опишите.Спасибо.
- US5MSQ
- Сообщения: 5166
- Зарегистрирован: 07 фев 2016, 09:29
- Позывной: US5MSQ
- Откуда: г. Киев
- Контактная информация:
Re: Трансивер STEP II
Здравствуйте.
Последний вариант схемы приведён здесь viewtopic.php?f=23&t=254
R49 обеспечивает режиме передачи в слуховой самоконтроль прежде всего CW сигнала, его величину выбирайте по комфортной для себя громкости, я остановился на 27 Омах.
Последний вариант схемы приведён здесь viewtopic.php?f=23&t=254
R49 обеспечивает режиме передачи в слуховой самоконтроль прежде всего CW сигнала, его величину выбирайте по комфортной для себя громкости, я остановился на 27 Омах.
Сергей US5MSQ, Радио - это очень просто! http://us5msq.com.ua/
Re: Трансивер STEP II
Извините. Разобрался.
- Vladimir827
- Сообщения: 100
- Зарегистрирован: 28 фев 2018, 20:36
Re: Трансивер STEP II
всем привет.
собираю аппарат данной конструкции , планирую его на два диапазона сделать на 40 и на 20 метров .
сначала в качестве синтезатора планировался "ёжик" но в нем нет возможности отключить не
используемые диапазоны, а корпус и отведённое для синтеза место уже готово.
народ подскажите альтернативу ежу либо с открытым кодом либо возможностью отключения диапазонов в настройках
но обязательно с полной поддержкой CAT интерфейса и чтоб по cat тоже нельзя было не используемые диапазоны включить .
можно конечно и для ежа свою прошивку написать (особой проблемы я в этом не вижу)
но вот разбираться с CAT интерфейсом нет ни малейшего желания.
собираю аппарат данной конструкции , планирую его на два диапазона сделать на 40 и на 20 метров .
сначала в качестве синтезатора планировался "ёжик" но в нем нет возможности отключить не
используемые диапазоны, а корпус и отведённое для синтеза место уже готово.
народ подскажите альтернативу ежу либо с открытым кодом либо возможностью отключения диапазонов в настройках
но обязательно с полной поддержкой CAT интерфейса и чтоб по cat тоже нельзя было не используемые диапазоны включить .
можно конечно и для ежа свою прошивку написать (особой проблемы я в этом не вижу)
но вот разбираться с CAT интерфейсом нет ни малейшего желания.
- US5MSQ
- Сообщения: 5166
- Зарегистрирован: 07 фев 2016, 09:29
- Позывной: US5MSQ
- Откуда: г. Киев
- Контактная информация:
Re: Трансивер STEP II
Здравствуйте.
Ни вижу здесь особой проблемы - просто не включайте неиспользуемые диапазоны и все дела, а если случайно и включитесь на неиспользуемых диапазонах, ничего страшного, ведь ничего не поломается,
Ни вижу здесь особой проблемы - просто не включайте неиспользуемые диапазоны и все дела, а если случайно и включитесь на неиспользуемых диапазонах, ничего страшного, ведь ничего не поломается,
Сергей US5MSQ, Радио - это очень просто! http://us5msq.com.ua/
- Vladimir827
- Сообщения: 100
- Зарегистрирован: 28 фев 2018, 20:36
Re: Трансивер STEP II
решил посмотреть сквозную ачх подключил выход nwt ко входу in а вход nwt к полевику (drain)через высокоомный щуп.
на nwt выставил затухание -50 дб (усиление пч в максимуме) сигнал на входе не просматривается .
отчотливо просматриваться горб ачх начинает при ослаблении -40дб .
при сигнале -20 дб затухание в полосе пропускания -10дб за полосой пропускания -40дб ,
получается что усиление пч всего 10дб ,чтото както маловато .??((
возможна ли такая ситуация что двух затворный полевик отдал богу душу ,но при этом регулировка усиления имеется ??
на nwt выставил затухание -50 дб (усиление пч в максимуме) сигнал на входе не просматривается .
отчотливо просматриваться горб ачх начинает при ослаблении -40дб .
при сигнале -20 дб затухание в полосе пропускания -10дб за полосой пропускания -40дб ,
получается что усиление пч всего 10дб ,чтото както маловато .??((
возможна ли такая ситуация что двух затворный полевик отдал богу душу ,но при этом регулировка усиления имеется ??
Re: Трансивер STEP II

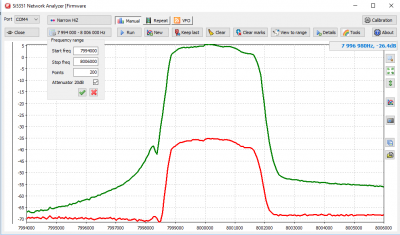

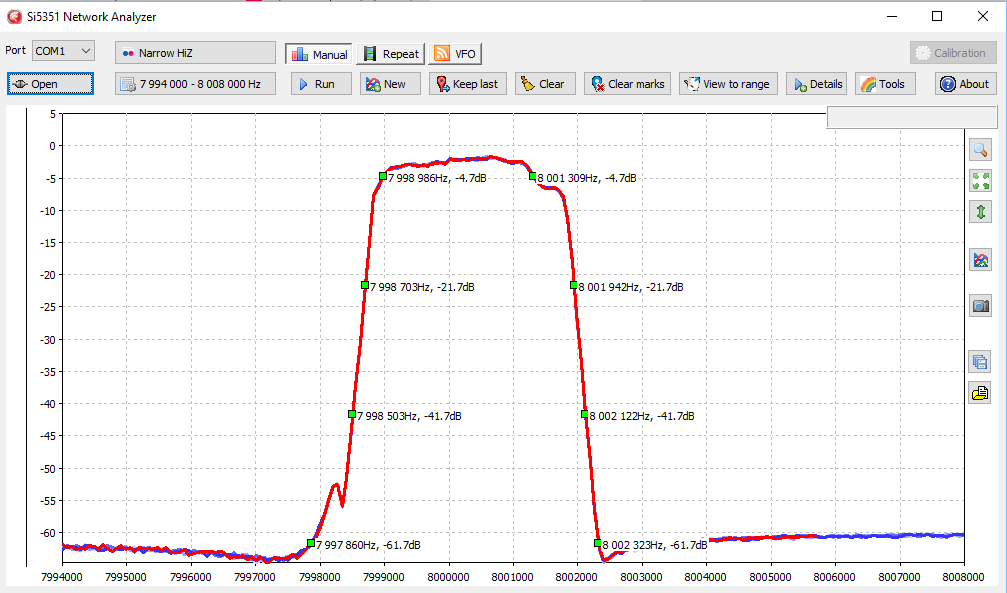

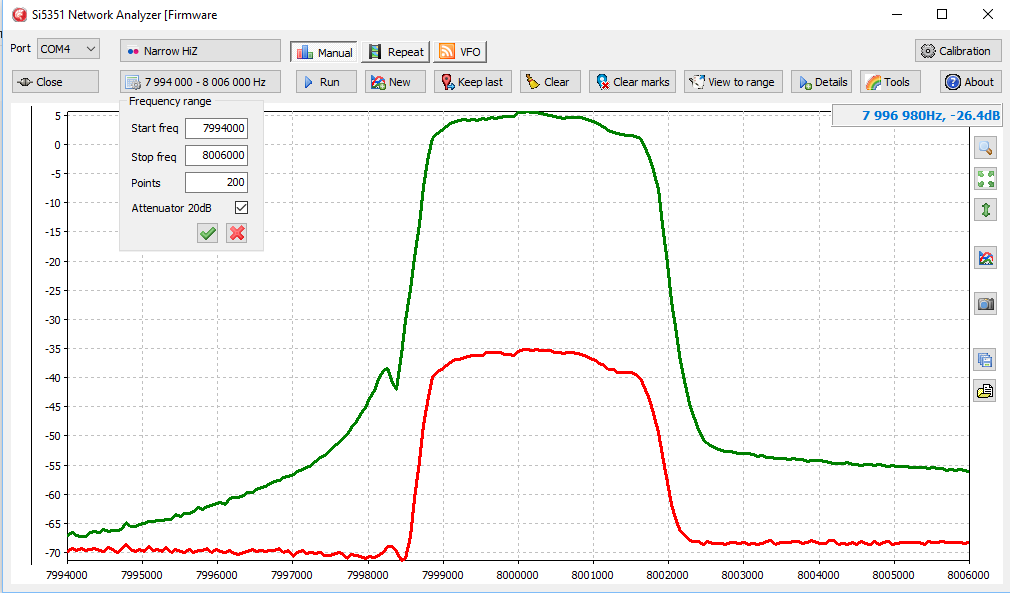

Вот АЧХ моего аппарата, тут видно что подавался сигнал без АТТ и с АТТ в 26 дБ.
- US5MSQ
- Сообщения: 5166
- Зарегистрирован: 07 фев 2016, 09:29
- Позывной: US5MSQ
- Откуда: г. Киев
- Контактная информация:
Re: Трансивер STEP II
Здравствуйте.
Всё у Вас работает нормально. Просто методика измерения не корректна. Так измерять Кус УПЧ на частоте ПЧ=8,865 МГц нельзя, т.к. даже высокоомный щуп вносит в тракт ёмкость порядка 15-17 пФ, что сопоставимо с ёмкостью монтажа (примерно 15 пФ) и расстраивает нагрузку УПЧ, т.к. примерно в 1.5 раза снижает резонансную частоту контура, образованного L3 с емкостью монтажа.
Для измерения усиления тракта приемника покаскадно применяют другую методику, простую и надёжную, исключающую влияние щупов измерительных приборов на результат измерения. Эта методика описана практически во всех инструкция старых военных приемников. Но требуется источники сигнала (ГНЧ и ГСС) с низкоомным калиброванным выходом (низкоомный выход источника сигнала позволяет практически полностью исключить влияние на результат измерений предыдущих каскадов,для правильных показаний уровня сигнала кабель ГСС нагружен на резистор 50 Ом( т.е. выходное сопротивление ГСС становится порядка 25 Ом) , а уже с него через разделительный керамический или слюдяной конденсатор достаточно большой ёмкость(>10 нФ) сигнал подаётся на испытательные каскады). К выходу приемника подключается любой измеритель уровня выходного сигнала. А на вход каскадов, последовательно от выхода ко входу, подключается источник испытательного сигнала, уровень которого выставляют таким, чтобы уровень сигнала на выходе поддерживался одним и тем же. Разница в подаваемых уровнях на вход испытуемого и следующего за ним каскадов и определяет Кус усиления каждого каскада. Дабы АРУ не влияло на результат измерений, её при этом отключают или этот уровень выбирают ниже порога срабатывания АРУ.

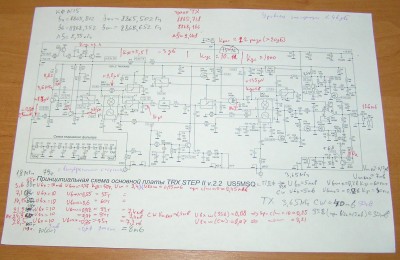

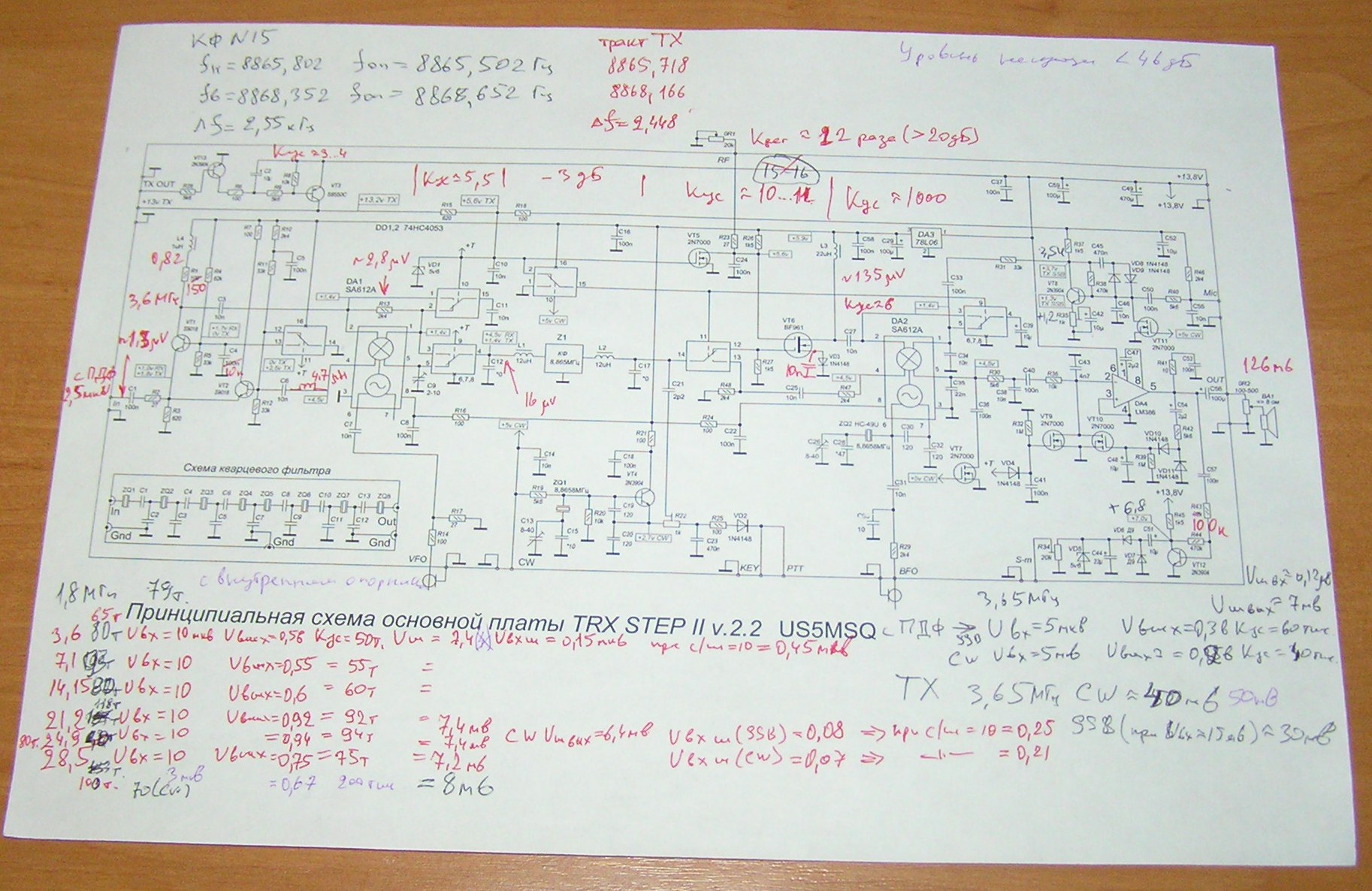

Вот в качестве иллюстрации вышесказанного посмотрите одну из моих рабочих записей испытаний основной платы этого трансивера, уже не помню - первого или второго варианта.
Всё у Вас работает нормально. Просто методика измерения не корректна. Так измерять Кус УПЧ на частоте ПЧ=8,865 МГц нельзя, т.к. даже высокоомный щуп вносит в тракт ёмкость порядка 15-17 пФ, что сопоставимо с ёмкостью монтажа (примерно 15 пФ) и расстраивает нагрузку УПЧ, т.к. примерно в 1.5 раза снижает резонансную частоту контура, образованного L3 с емкостью монтажа.
Для измерения усиления тракта приемника покаскадно применяют другую методику, простую и надёжную, исключающую влияние щупов измерительных приборов на результат измерения. Эта методика описана практически во всех инструкция старых военных приемников. Но требуется источники сигнала (ГНЧ и ГСС) с низкоомным калиброванным выходом (низкоомный выход источника сигнала позволяет практически полностью исключить влияние на результат измерений предыдущих каскадов,для правильных показаний уровня сигнала кабель ГСС нагружен на резистор 50 Ом( т.е. выходное сопротивление ГСС становится порядка 25 Ом) , а уже с него через разделительный керамический или слюдяной конденсатор достаточно большой ёмкость(>10 нФ) сигнал подаётся на испытательные каскады). К выходу приемника подключается любой измеритель уровня выходного сигнала. А на вход каскадов, последовательно от выхода ко входу, подключается источник испытательного сигнала, уровень которого выставляют таким, чтобы уровень сигнала на выходе поддерживался одним и тем же. Разница в подаваемых уровнях на вход испытуемого и следующего за ним каскадов и определяет Кус усиления каждого каскада. Дабы АРУ не влияло на результат измерений, её при этом отключают или этот уровень выбирают ниже порога срабатывания АРУ.
Вот в качестве иллюстрации вышесказанного посмотрите одну из моих рабочих записей испытаний основной платы этого трансивера, уже не помню - первого или второго варианта.
Сергей US5MSQ, Радио - это очень просто! http://us5msq.com.ua/
