Трансивер STEP II

[US5MSQ]

miharus300
Здравствуйте.
Если уж делать приемник на базе SA/NE612 с КФ на 5 МГц, то лучше сделать вот так https://us5msq.com.ua/radiokonstruktor- ... ka-junior/

[miharus300]

miharus300
Здравствуйте.
Если уж делать приемник на базе SA/NE612 с КФ на 5 МГц, то лучше сделать вот так https://us5msq.com.ua/radiokonstruktor- ... ka-junior/

Да, я смотрел на него. Мне хочется сделать свой синтезатор, а там он на встроенном генераторе. И АРУ по началу мне ни к чему. А с синтезатором ни АПЧ ни шкала не нужны становятся. Поэтому решил максимально упростить эту часть схемы.

Один впрос у меня все таки остался. Нужны ли согласующие LC цепочки на входе и выходе кварцевого фильтра? В разных версиях схемы я вижу разные варианты. Кк правильно, и от чего зависит?

[US5MSQ]

Ну так просто уберите не нужное
Почитайте описание приёмника и всё будет понятно

[R3X-100]

Один впрос у меня все таки остался. Нужны ли согласующие LC цепочки на входе и выходе кварцевого фильтра? В разных версиях схемы я вижу разные варианты. Кк правильно, и от чего зависит?

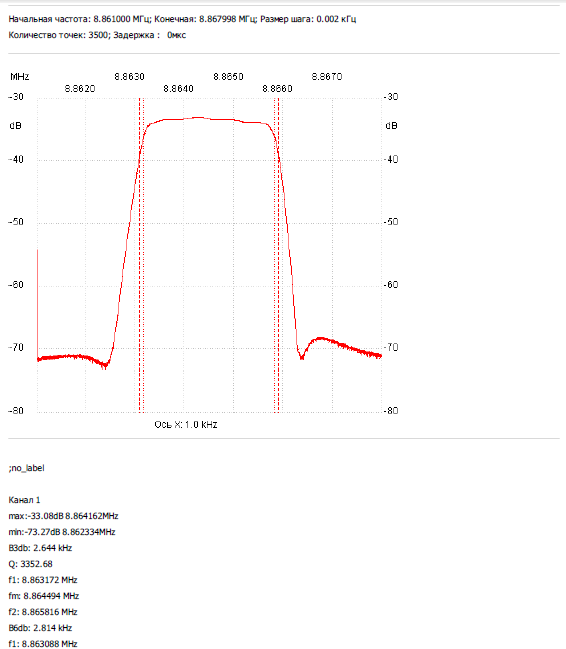

Конечно согласующие LC-звенья нужны на входе и выходе КФ. Это связано с тем, что КФ и каскады имеют разные импедансы: у меня, например, фильтр 6 кристаллов имеет 265 Ом вх/вых - расчётные, а каскады соответственно по 1.5 кОм. По расчёту получилось, что L должна быть порядка 10.3мкГн, а С около 25пФ, что и было реализовано. После подстройки катушек удалось получить такую АЧХ фильтра на готовой плате:

[Alex 1]

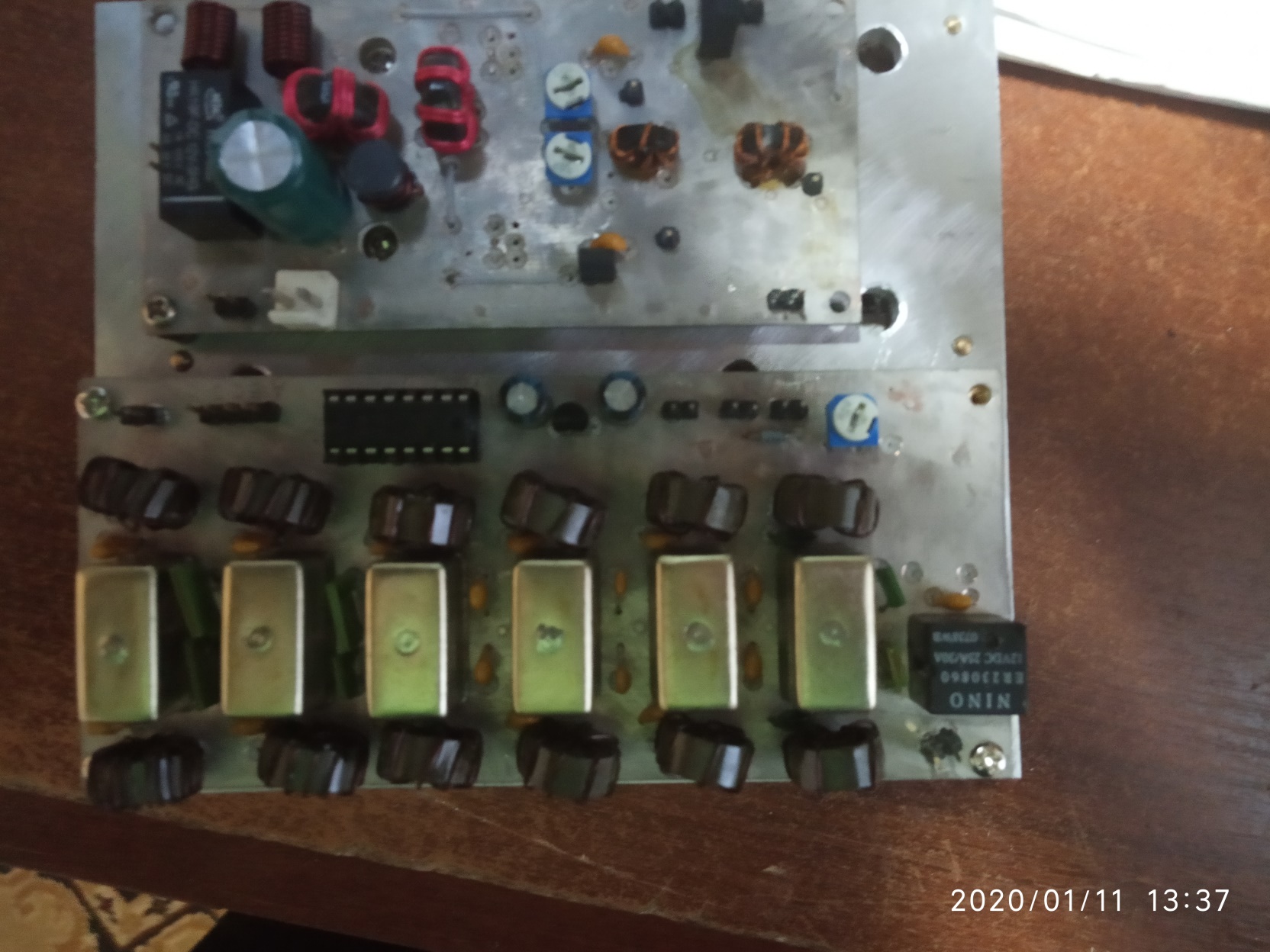

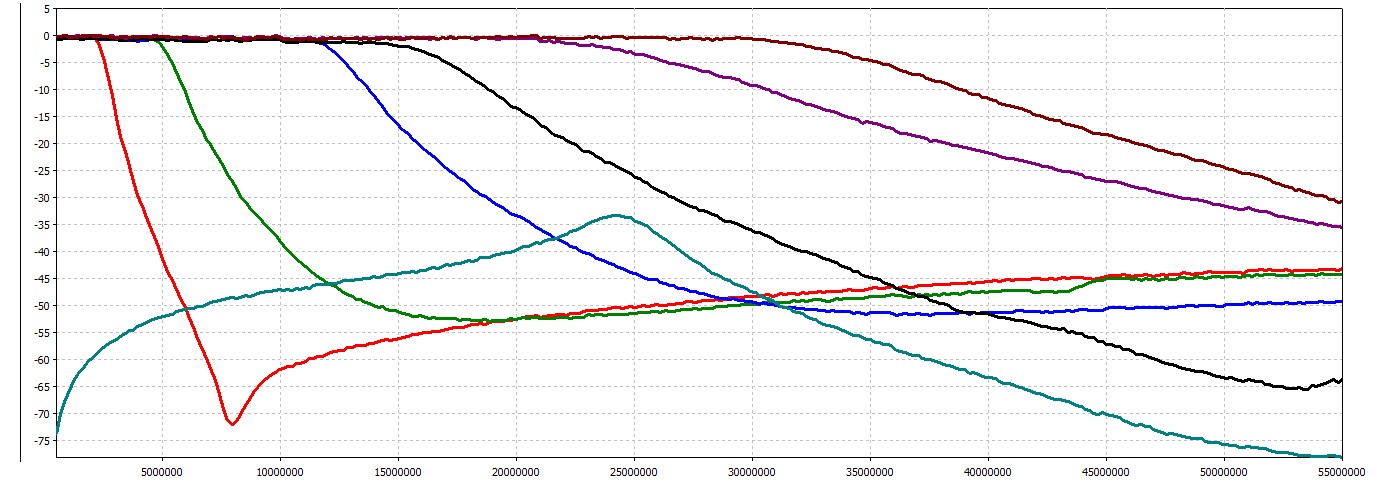

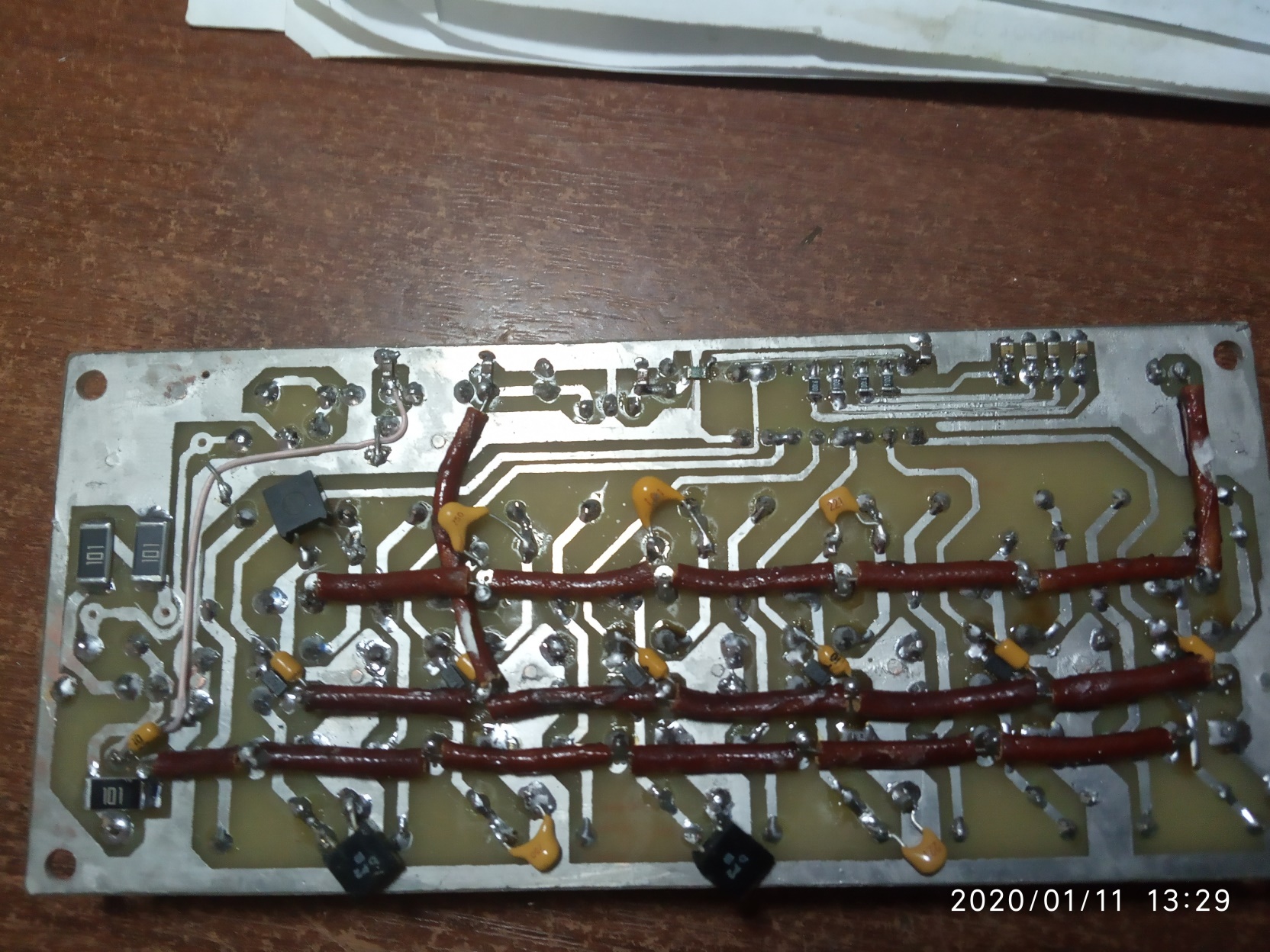

Приветствую! Есть вопрос, изваял ФНЧ, но ПП свойская с реле РЭС47. Не удовлетворён подавлением двух последних диапазонов, вернее их АЧХ. Есть подозрение что в таком АЧХ виноваты чашки СБ12, они от тракта ПЧ УКВ приёмников, блоки радиоузлов. Какая там ПЧ мне не ведомо, но предположительно от 6,5 мГц до 10,7 мГц, хотя могли быть и 70...350 кГц. Хотя возможно и монтаж, но тогда было бы недостаточный уровень подавление.

[US5MSQ]

Здравствуйте.
Вероятно есть небольшой прямое прохождение сигнала на ВЧ, но не критично. Картинка немного не полная с линейным изменение частоты, потому и возникает
в общем-то этот обман зрения, если бы продлили частоту анализа до 70-100 МГц, то увидели бы, что АЧХ на ВЧ практически такая же, как и на НЧ - подавление второй гармоники примерно 35 (на НЧ - 40 дБ) - вполне приличная цифра

[Alex 1]

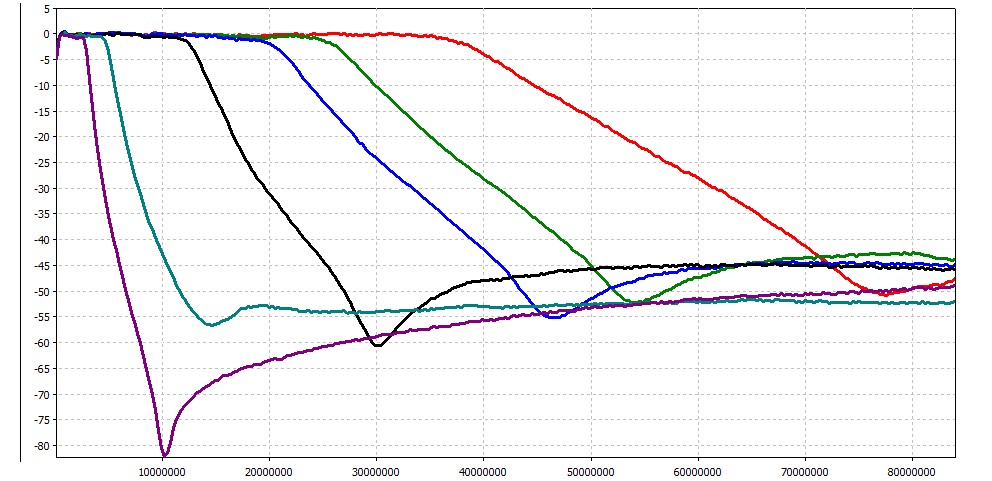

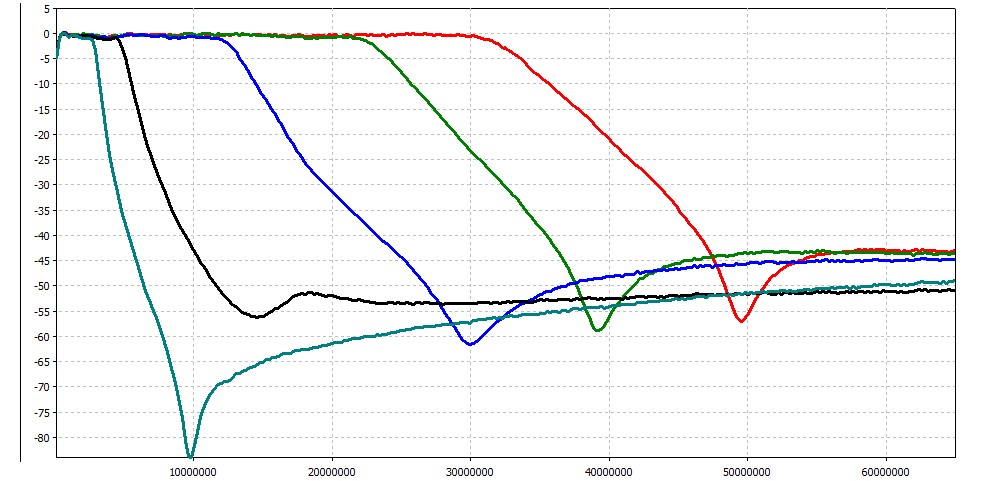

Сергей Эдуардович, я почему засомневался, вот АЧХ ФНЧ на кольцах 20...50ВЧ, правда несколько иной конструкции с реле РЭС15 естественно разнесённых

[UT6MAL]

Всем добрый вечер.
Маленький отчёт по трансиверу.
"Стройка" окончена, работает отлично.
Немного "по самовольничал":
1. Увеличил ёмкость С43 до 0,01 мкф.
2. R49 заменил на потенциометр 100 ом и вывел на
переднюю панель для регулировки самоконтроля CW.
3. Добавил узел после LM386 для сужения полосы по НЧ
на MAX7400 + УНЧ на TDA2003(для колонки).
4. Так как чувствительности хватало "с головой", между
основной платой и платой ДПФ установил оставшийся с
давних времён ДПФ от Аверса, исчезла появляющаяся по
вечерам вещалка на 40 и 20 м.
5. Опорный гетеродин при изменении режимов меняет
частоту с помощью реле от управления с синтезатора(MODE).
6. Выход на передачу на нагрузку 50 ом на 10 м - 15 в эфф,
увеличивается при переходе до 160 м до 30в, что вполне устраивает.
7. Так как у меня применяется тангента MH-31 с динамическим
микрофоном, применил внешний микрофонный усилитель - эквалайзер
для нормальной раскачки микрофона.
Сигнал в эфире отмечают, как замечательный.
Спасибо большое, Сергей, за разработку трансивера.
p.s. Буду теперь строить RadioN с 1-й ПЧ 5,4 мгц.
Всех с Праздником!

[US5MSQ]

Здравствуйте, Николай.

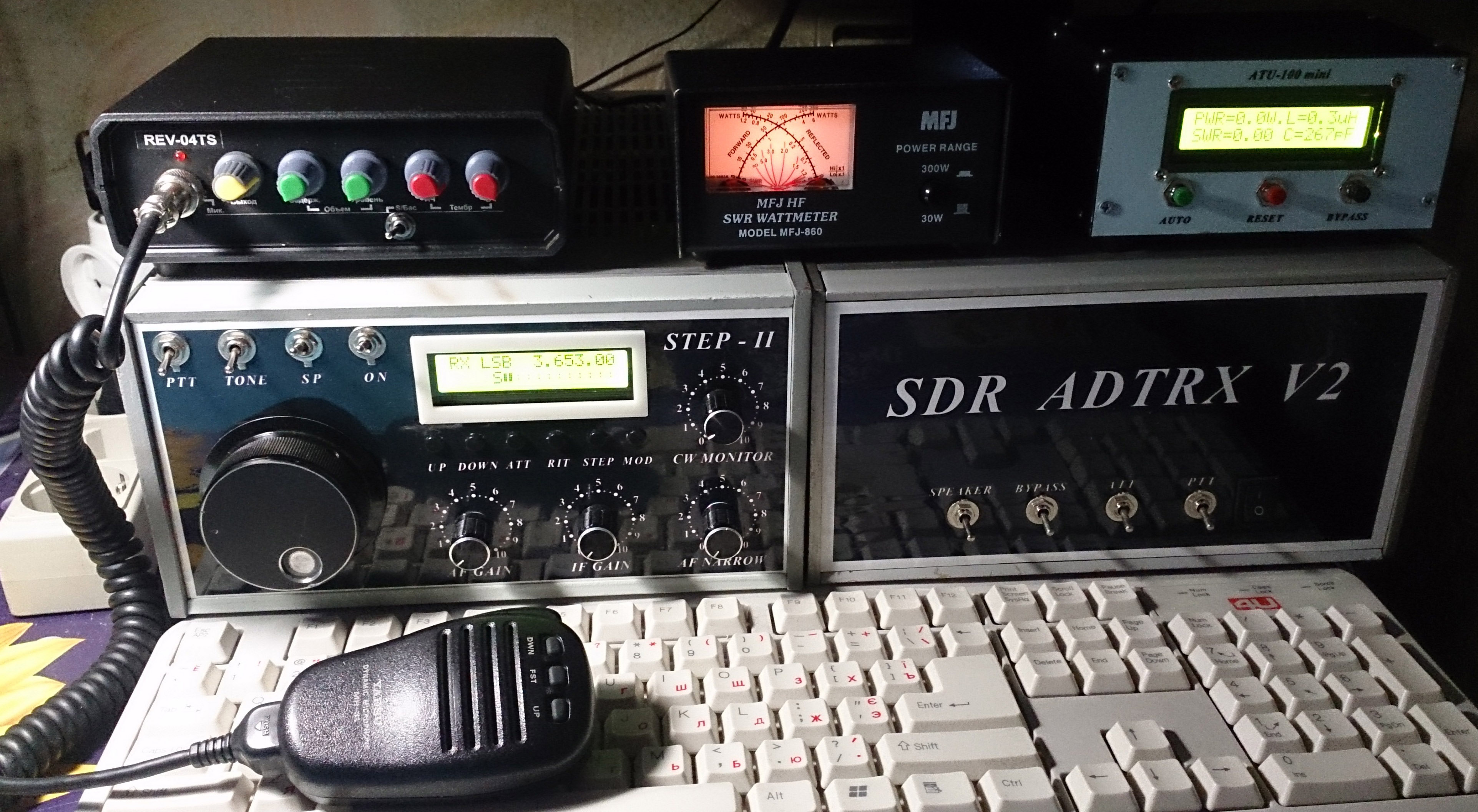

Спасибо за отчёт и за возможность увидеть радиолюбительсктй шек, заполненный исключительно самодельной техникой, что нынче вообще редкость
Как всегда в Вашем исполнении всё очень аккуратно, стильно и красиво! Браво!

[UT6MAL]

Спасибо, Сергей, за отзыв.
Любимое занятие.
Как говорил один персонаж из фильма:
"...что ещё нужно, что-бы встретить старость."
