Трехламповый трехдиапазонный приёмник коротковолновика

[US5MSQ]

Сергей Эдуардович! Я паяю ГПД с индуктивной трёхточкой. У меня частотомер до 250 МГц с разрядом 10 Гц. Можно ли применять программу mix 10 для этих ГПД?

конечно можно

[US5MSQ]

Ну извините меня пожалуйста! У нас в деревне не с кем даже по совещаться не пообщаться ! радио школ нет! только интернет да книжки
Вот пошли сдвиги! перемотал я свою катушку и сделал ее 1.20uH предварительно пересчитал все в программе COIL32 диаметр каркаса 18 мм ,получилось 9 витков,диаметр провода 1.2 мм . итак подключил осциллограф .подключил кпе прямо к катушке и нашел емкость когда катушка начинает генерить(на экране красивый синус)! получилось 240пФ, значит отпаял кпе и припаял конденсатор 240пФ, сделал замер 9178кГц ,подпаял второй конденсатор такой же емкости и получил 6581кГц , в табличке получилось у меня Входная ёмкость генератора Свх (пФ)253,98. и индуктивность 1.18uH (Прибор тоже показывает 1.19uH) я понял свою ошибку и почему у меня частотомер показывал бред! и у меня катушка не генерила, тоесть небыло на ней совсем! ловила просто собственную емкость ! и теперь чтобы узнать Сген , я так понимаю надо Свх(253,98)-240=13,98( Сген) я так понял?

да. правильно.
Окончательно точка подключения катода (отвод на катушке) подбирается по достижению устойчивой генерации на низшей частоте ( примерно 5,1 МГц), т.е. с контурной емкостью (считаем по формуле Томсона) примерно 811 пФ, за вычетом монтажной 14 пф это примерно 800 пФ.
Затем Вам нужно убедиться, что есть устойчивая генерация на частоте примерно 16 МГц, т.е. при ёмкости контура примерно ( также считаем по формуле Томсона) 82 пф, за вычетом монтажной 14 пф это примерно 68 пФ.
Проверять генерацию можно частотомером, подключенным через буферный усилитель ( см. описание приёмника) к катоду, или малоемкостным ВЧ вольтметром, например таким -
см. http://us5msq.com.ua/forum/viewtopic.php?f=23&t=125 или осциллографом, подключенным к катоду через резистор 1 кОм и малоемкостной делитель или, если такового нет, то через малую ( не более 10 пФ) емкость.
И после этого уже можно рассчитывать и пробовать растягивающие конденсаторы, т.е. производить укладку диапазонов.

[morse]

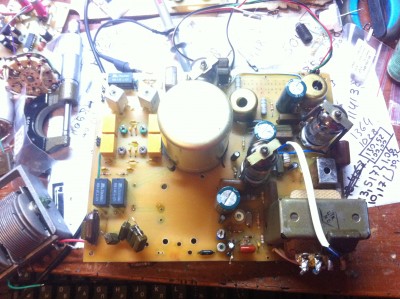

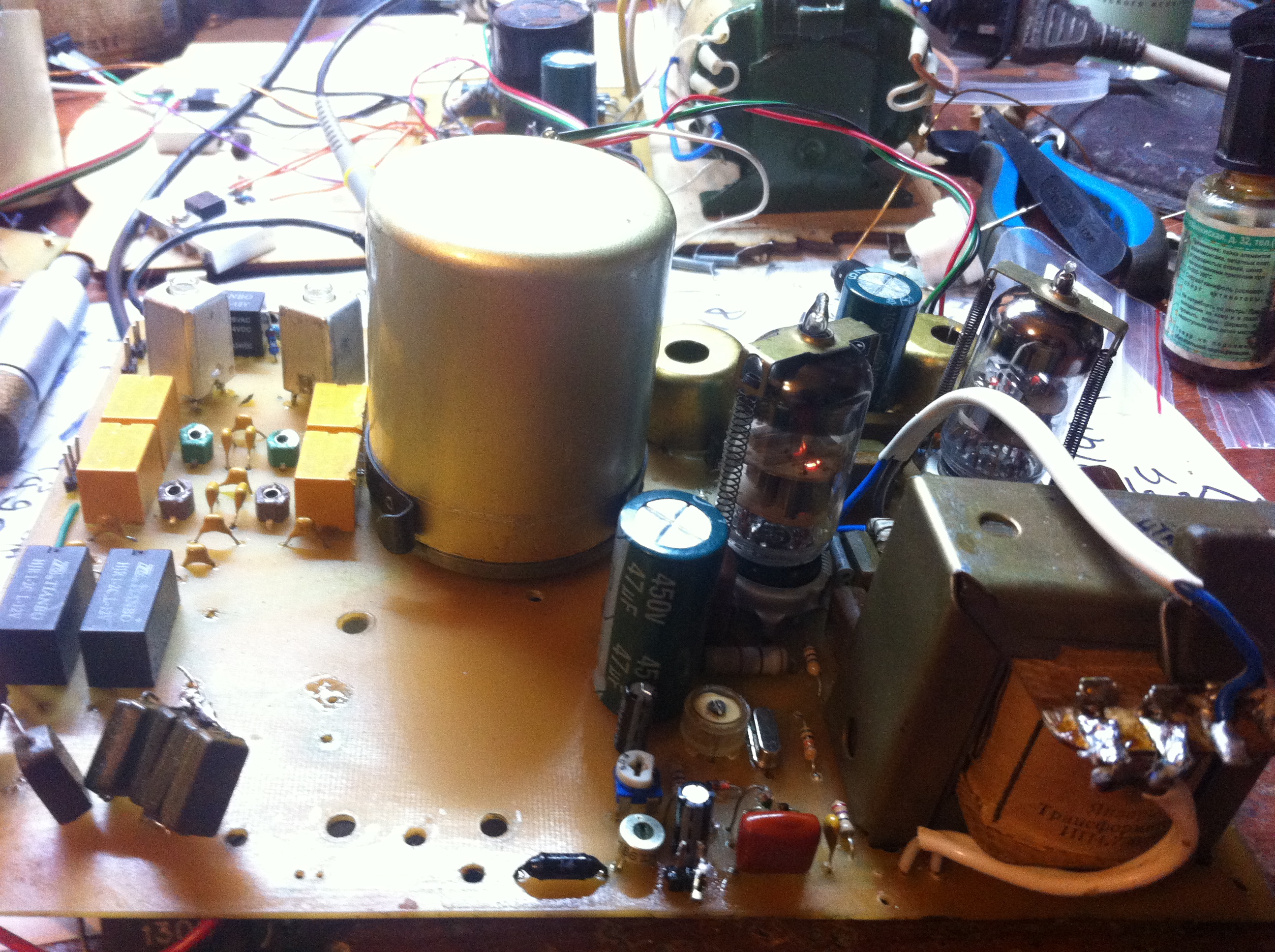

Сергей Эдуардович здравствуйте , катушку ГПД упаковал в Экран! катушка 9 витков 1.08( из расчета Mix10) катодный отвод пришлось аж на 7 виток вешать если считать от холодного конца! это нормально? сейчас частота стоит как вкопанная от силы плавает 5-8 герц(оставлял на час контроля)! проверил на 3х диапазонах 20,40,80. ! диапазоны выставлял пока отдельно без релеюх)) пока ге разобрался как правильно поделить емкости чтоб они складывались релюшками! это уже на завтра оставлю ! устал

[morse]

Сергей Эдуардович Доброе вам утро! подскажите пожалуйста ,а расчет сложения емкостей диапазонов делается какой то программой или уже после расчета в программе Контур самостоятельно делить емкостя и на калькуляторе предварительно их выщитывать? я просто раньше делал каждый диапазон отдельно ! а тут емкостя складываются для упрощения схемы! я еще такого не делал

[US5MSQ]

Здравствуйте.
Подключение растягивающих емкостей делайте по стандартной схеме, т.е. для каждого диапазона отдельная пара, так буде проще в настройке. Применённая мной схема коммутации при Вашем раскладе частот трудно реализуема.

[morse]

Тоесть стравить отдельную плату и сделать на каждый диапазон без сложений?

[US5MSQ]

А у Вас сделана на печатной плате? Ну тогда стоит помучаться с текущей схемой. Только убедитесь, что значение последовательно включенного растягивающего конденсатора минимальное для диапазона 40 м, а включенного параллельно КПЕ - имеет минимальное значение для диапазона 20 м. Именно их и ставим на место соответственно С17 и С18, а С3,С6 должны быть меньше расчетных на величину емкости постоянно включенного в контур конденсатора С17 и соответственно, С1,С2 должны быть меньше расчетных на величину емкости постоянно включенного в контур конденсатора С18.
Впрочем всё это есть в описании настройки приемника

[US5MSQ]

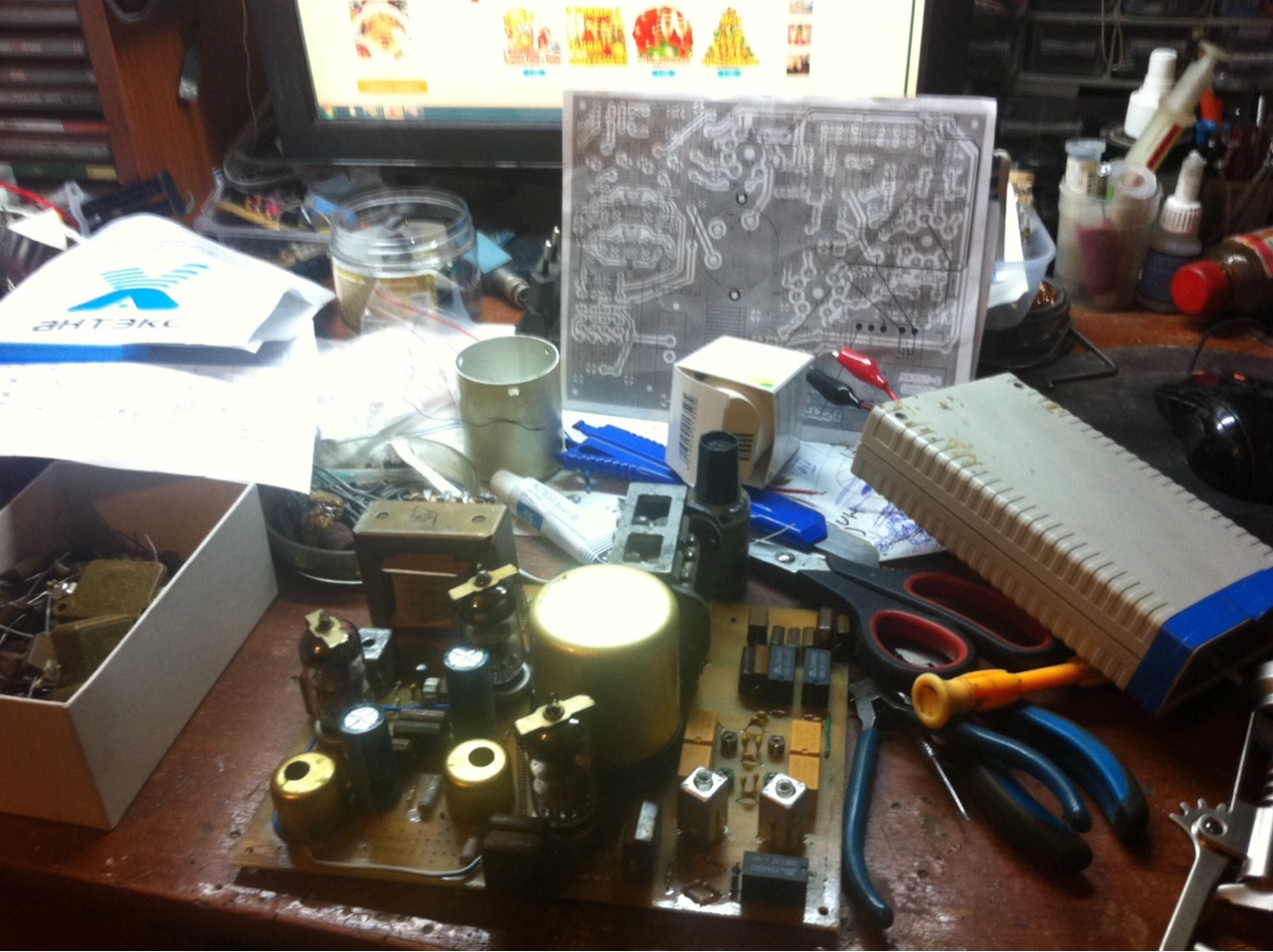

Только сейчас рассмотрел ваши фото - почти сутки не было ИНЕТа и много сообщений накопилось для ответа - сделано на плате и довольно аккуратно, Вы молодец!

[morse]

Сергей Эдуардович! а Если использовать КФ на частоту 5,500мГЦ ? я так понимаю с ГПД все проще получится и ближе к вашим параметрам?
и катушку лучше вернуть на 1.6uH ? ПЧ пересчитать уже не проблемма научился)
Нашел у нас человека , который хочет собрать ваш приемник но у его есть советский набор КФ на 5,500мГц

[US5MSQ]

Всё верно.
