Простой трехдиапазонный ППП

[US5MSQ]

1. И я не знаю что Вам ответить.
2. Вероятно Вы путаете понятия эффективного значения Urms, амплитуды Ua и размаха(Up-p)
Urms=0.707Ua=0,355Up-p и наоборот
Up-p=2Ua=2,82Urms
, т.е Ваши 6В=2Вэфф

[Alexej Svirid]

Извините. Спасибо. Исправляюсь.

[US5MSQ]

Нема за шо...

[Alexej Svirid]

Добрый..., Сергей!
Листал РЛТПП и на стр. 125 увидел рекомендацию подавать смещение, равное напряжению отсечки, на затвор смесителя (предпоследний абзац). В этом приемнике это легко реализовать, взяв его с затвора полевика гетеродина и развязав по переменке.
Как вы думаете, в этом приемнике это не повредит параметрам смесителя-СФ?
(Мне не очень удобно смд транзисторы на отсечку проверять)
Спасибо.

[US5MSQ]

Здравствуйте.
Зачем же создавать себе дополнительные трудности, чтобы потом их мужественно преодолевать
Для подачи отдельного смещения потребуется источник отрицательного напряжения величиной примерно в 3-4 раза больше напряжения отсечки транзистора смесителя.
В данном случае применена простая и оптимальная, на мой взгляд, схема автосмещения, величина которого зависит от уровня сигнала ГПД, тем самым обеспечивая смесителю стабильный режим при перестройке по частоте.

[anv49]

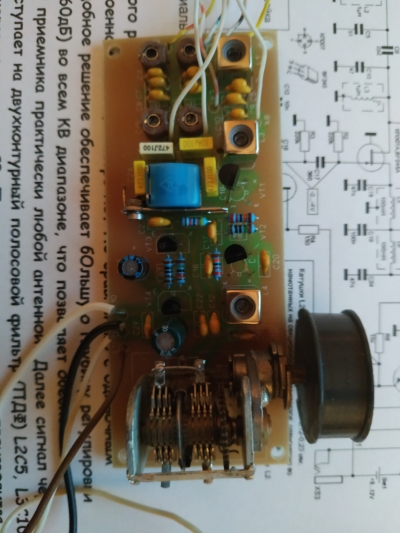

Сергей Эдуардович добрый вечер! Прошу Вашей помощи разобраться что не так с RX152040DC (фото прилагаю) - плату и каркасы катушек с капроновой гильзой заказывал у Вячеслава. Намотку катушек выполнил по вашей рекомендации (..."земляной" конец и, разумеется, отвод (или катушка связи) разместил вверху каркаса...) кол-во витков - 18 у катушек L2-L4. Транзисторы: в УНЧ -2N3904; в гетеродине - BF245C; в смесителе - BF245А. Режимы - ток потребления 20,5 мА, УНЧ - на эмиттере VT4 - 0.6В. А вот на затворах VT1 и VT2 напряжение автосмещения практически -0. Из приборов имеется - мультиметр UT-61Е, LRC-Т5, ( правда есть еще старенький ГИР которым очень давно не пользовался). Питание от стабилизированного блока - 12В (0-28В). В наушниках - монотонный гул. Очень хочется запустить приемник.
С уважением Александр


[US5MSQ]

Здравствуйте.

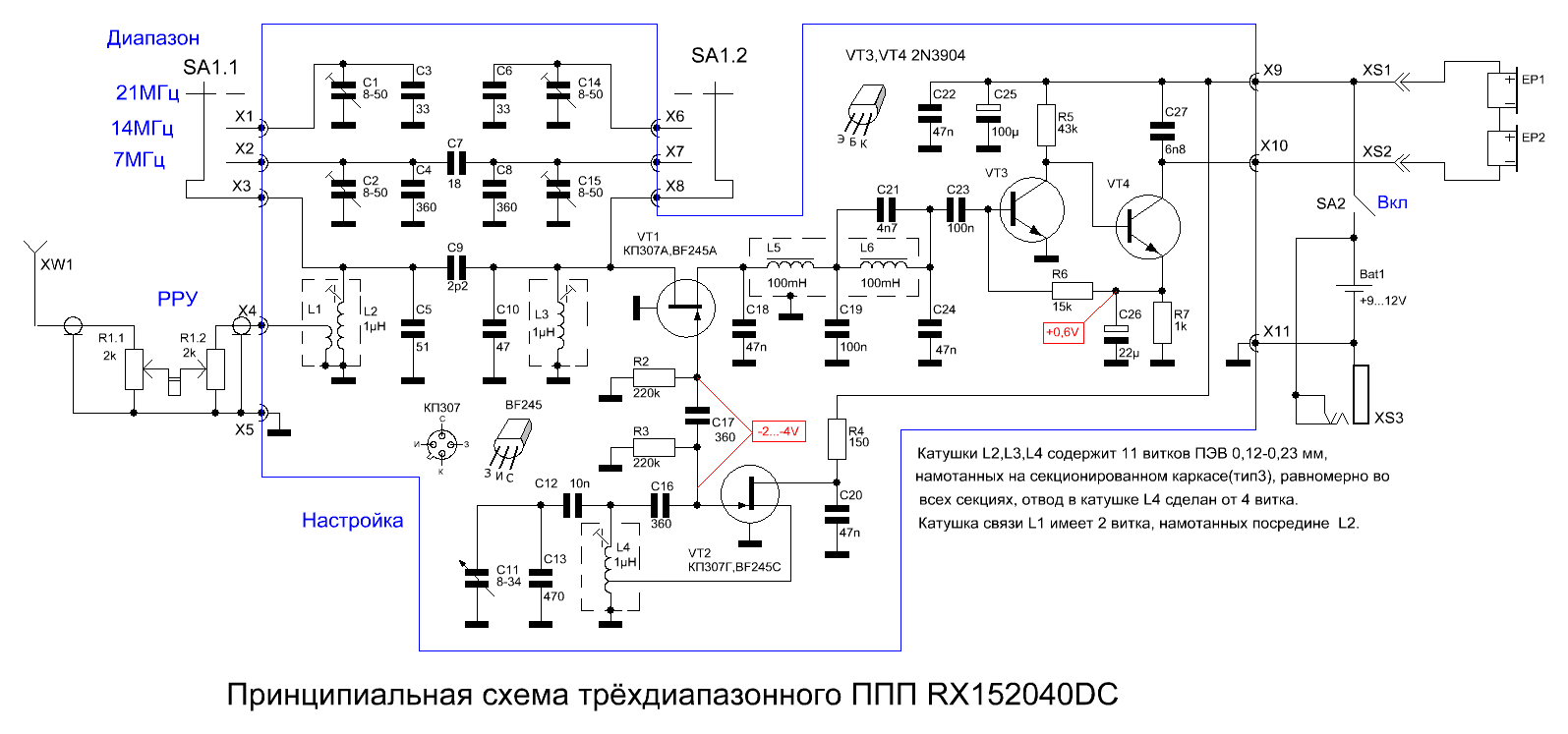

для каркасов, идущих в наборе ( они должны быть с ферритовой юбкой, а с капроновой гильзой) число витков должно быть 11. Вам разве инструкцию по сборке или хотя бы схему (см. приложение) не прислали?
Повышенный ток потребления и отсутствие напряжения автосмещения свидетельствуют об отсутствии генерации в ГПД. причной может быть как неправильно намотанная катушка, так и неисправность транзистора или ошибка его монтажа

[anv49]

Сергей Эдуардович доброе утро!
Набор я у Вячеслава не покупал - только плату, переменник и каркасы катушек. А сборку вел по схеме описанной в Вашей статье в которой как раз и указано кол - во витков - 18 и на форуме также об этом сказано. Конечно еще раз перепроверю правильность намотки катушек и исправность транзисторов. И еще я обратил внимание на обозначение батарейки на схеме - " +9-12В" указано у минусового конца батарейки т.е. как бы плюс на общем проводе или я не так понял?
Извините если что не так сказано мною.
С уважением Александр и конечно жду вашей помощи

[US5MSQ]

1.В статье указаны намоточные данные для каркасов с капроновой гильзой и алюминиевыми экранами, такие были мне доступны во время изготовления приемника. Если у Вас такие же, то Вы намотали катушки правильно.

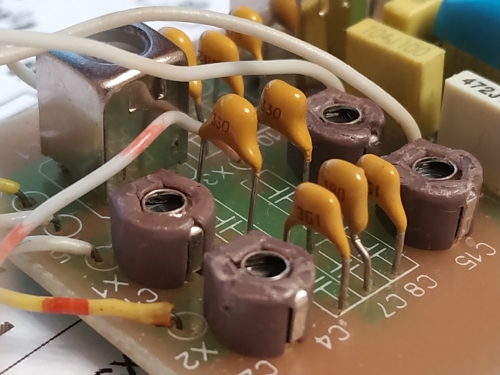

К сожалению китайские каркасы, которыми комплектуется набор и которые чаще всего выпаивают со старых платы, имеют железный каркас с большими потерями, потому обязательно применение штатной ферритовой чашки с соответствующим уменьшением числа витков.
2. Полевики BF245 в последние годы в основном из Китая и как правило подделка, они тоже нуждаются в обязательно проверке на параметры, начальный ток стока и напряжения отсечки. Для чего годится простейший тестер - приставка к мультиметру https://us5msq.com.ua/prostoj-tester-po ... ultimetru/
3. Это опечатка. На общем проводе минус. Вариант схемы я вчера попутал, сейчас обновил на актуальный

[anv49]

Сергей Эдуардович!
Экран у катушек я проверил - он не магнитный скорее всего или из латуни (поцарапал скальпелем - основной цвет металла желтоватый). Все каркасы катушек от Вячеслава на вид новенькие .
Но раз Вы советуете переделаю катушки и установлю ферритовую юбку (такие каркасы тоже заказывал там же). Ну и придется сделать приставку. После всего сделанного отпишусь.
С уважением Александр
