Трансивер Аматор SA ЭМФ

[US5MSQ]

Здравствуйте.
Намоточные данные есть на схемах ПДФ, которые приведены здесь viewtopic.php?f=23&t=122

[Alex73]

Здравствуйте.
Намоточные данные есть на схемах ПДФ, которые приведены здесь viewtopic.php?f=23&t=122

Спасибо огромное

[boboz74]

Сергей Эдуардович, здравствуйте.
Подскажите,? как подключить ваш пдф TRX RadioN к схеме аматора

на схеме исключен каскад на кп303 и s9018/
download/file.php?id=3196&t=1

Усилитель мощности тоже по вашей схеме на RD16

[boboz74]

Сергей Эдуардович, вопрос не тек задал. Как его подключить на передачу?
Нужен согласующий трансформатор?
Плата аматора переделывалась третий раз Игрушка.
Понимаю, что надо делать проверенные схемы. Как ваш пдф, запустился сразу, пришлось только подбирать согласующий трансформатор. 80 метровый диапазон не мог настроить.(тихо работал). НО зато сейчас, не нарадуюсь.

[US5MSQ]

Здравствуйте.
Вы зря исключили из схемы исключен каскад на кп303 и s9018 -вот к ним и надо подключать ПДФ, только параллельно дросселю поставить резистор 51 Ом.

[boboz74]

Здравствуйте, Сергей Эдуардович. Спасибо за подсказку.
Сергей Эдуардович, не подскажите рабочею схему цифровой шкалы на четыре знака.
Для этого приемника http://us5msq.com.ua/gromkogovoryashhij ... nzistorax/

[US5MSQ]

Здравствуйте
Возможный вариант показан здесь https://www.youtube.com/watch?v=_UTXAgWhs7M

[Freddy]

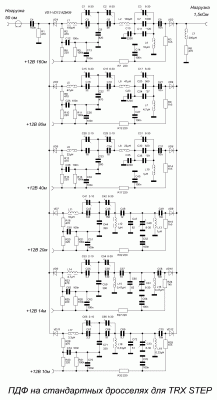

можно ли в этой схеме применить реле вместо кд409 ?

[US5MSQ]

Можно. Для этого убираем из схемы все резисторы и блокировочные конденсаторы, нижний по схеме вывод катушки последнего контура заземляем, а вместо диодов включаем контакты реле. Оптимальная нагрузка ПДФ в этом случае будет примерно 700 Ом. ЕСЛИ ОНА ДОЛЖНА БЫТЬ 1,5 кОм, то резистор R16 оставляем.

[Freddy]

Спасибо ! Я немного не ту схему скинул . Хотел эту , но сути это не меняет . Всё резисторы и конденсаторы на 0,1мкф убрать .
