Трехламповый трехдиапазонный приёмник коротковолновика

[morse]

Доброго времени суток Друзья! подскажите пожалуйста такая дилема! диапазоны 40 и 80 у меня уложены! а вот 20ку так и не могу уложить так как с18 который параллельный ломает 80 и 40 подскажите как быть! я начинал и как положено 20 сначала все делать но не получилось дальше диапазоны уложить! Сергей Эдуардович вы были правы по поводу дохлых ламп))) мне лампы продали под видом новых! заказал неделю назад на QRZ и о чудо и громкость увеличилась и ГПД как кол стоит))) но пришлось виток отвода менять)) и режимы выставить разница огромна)) так что НЕ СТАВЬТЕ НЕ КОГДА СТАРЫЕ БУ ЛАМПЫ НАМУЧАЕТЕСЬ

[US5MSQ]

Здравствуйте.
Вам нужно немного изменить коммутацию растягивающих конденсаторов.

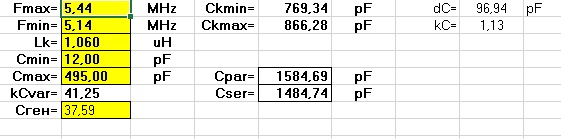

В качестве С18 у Вас должен быть включён конденсатор минимальной ёмкости - от 40м диапазона, а остальные ( точнее разница между требуемым значением и установленным С18) должны подключаться уже к нему. Проще говоря С1 по схеме надо перенести от контакта К1.1. к свободному контакту К2.1, т.е. он теперь будет подключаться на диапазоне 20м параллельно С18, увеличивая его емкость до требуемой.

[morse]

Все Понял Сергей! я так понял теперь 20 м будет уже независимый от всех диапазонов

[US5MSQ]

Независимым будет диапазон 40м

[morse]

а ну да))) с6 же будет подключаться к с17

[Baby]

Я у себя добавил еще одно реле. И теперь каждому бенду соответствуют свои конденсаторы.

[morse]

Всем привет! выложил видео с приемом разных антенн ну и в качестве демонстрации своего приемника(правда пока без корпуса)
прохождение в моих краях 3й день скудное! принимаются любые советы и рекомендации!

Тест приемника US5MSQ(Long Wire + balun)
http://youtu.be/OnneQLTbVzk
Тест приемника US5MSQ(на веревку 10 метрв)
https://youtu.be/6U98lxfzqXI

[US5MSQ]

Здравствуйте.
Спасибо за видео.
Видно, что приемник работает нормально, чувствительность хорошая - эфирные шумы звучат очень громко, ну слушать его не комфортно, т.к. полезный сигнал (любительские станции) за редким исключением практически тонет в этих шумах, тут виноваты или антенна, или плохое прохождение

[Baby]

Здравствуйте.
Сергей Эдуардович подскажите как уменьшить уровень сигнала с ГПД. У меня по осциллографу от пика до пика 4 вольт.

[US5MSQ]

Здравствуйте.
Самое эффективное - подбор (уменьшение) отвода, если такой возможности нет, то можно попробовать:
- увеличить катодный резистор смесителя, например до 2.2-3.3 кОм, тем самым сместить его рабочую точку до уровня амплитуды (-1,8...-2В)
- уменьшить анодное напряжение увеличением анодного резистора.
