Здравствуйте.
Оптимальный уровень указан в описании (170…250 мВэфф (500…750 мВ Up-p) на гетеродинном входе смесителя выв.6 DD1)
https://us5msq.com.ua/kv-transiver-step ... aya-plata/
которое и рекомендую внимательно прочитать.

[mixa145]

Спасибо большое, Сергей Эдуардович, что ткнули носом!
Постараюсь впредь быть внимательнее)))
Вроде бы и читал не раз, но как то упустил из виду...

[US5MSQ]

Приветствую всех.
Почему-то так сложилось на форуме, что сюда пишут о своих проблемах, а вот и положительном опыте здесь очень редко пишут...
Предпочитают писать в личку
А ведь не только мне хочется узнать и о ваших успехах, услышать отзывы и впечатления о применении конструкций в реальной работе.
Вот одно из последних писем.
"Добрый день, Сергей Эдуардович!
Таки установил я себе на крышу Inverted V...несколько месяцев на это ушло )
Подключил вчера STEP II, собранный по вашим наборам ещё в конце прошлого года.
Я в восторге! Отличное качество приёма и на 80ке и на 40ке.
Пре-АМП с этой антенной, наверное не нужен (на этих двух диапазонах).
Лучшее качество приёма получилось с включённым аттенюатором на 80ке, а на 40ке некоторые станции лучше было слышно без аттенюатора.
Имею старенький KENWOOD TS-450S, так у него шумов явно больше, если не включать никакие фильтры.
STEP II получается явно чище звук приёма, на мой взгляд.

В общем я в восторге и выражаю слова благодарности за эти эмоции!!! Супер!!!!
Также провёл два QSO: одно на 80ке, второе на 40ке - всё в радиусе 800км и оба рапорта получил 59.
Здесь же просто хотел выразить слова благодарности за эти положительные эмоции, подаренные вашей конструкцией!!!
Спасибо!!!!!"

[UT3UOR]

Приветствую всех.
Почему-то так сложилось на форуме, что сюда пишут о своих проблемах, а вот и положительном опыте здесь очень редко пишут...
Предпочитают писать в личку
А ведь не только мне хочется узнать и о ваших успехах, услышать отзывы и впечатления о применении конструкций в реальной работе.

Сергей Эдуардович, вы меня слегка опередили

Но я добавлю:
Поработал сегодня немного на 40ке и 80ке...получал достойные рапорты и корреспонденты отмечали хорошее качество звука.
Самый низкий рапорт получил 57 на 40ке QSO Киев-Татарстан (Locator: LO64MU).
Я в восторге и очень доволен
Качество приёма достаточно высокое, выше моих ожиданий!
Отмечаю низкий уровень шумов, как указал выше в вашем посте!
Спасибо за отличную конструкцию!

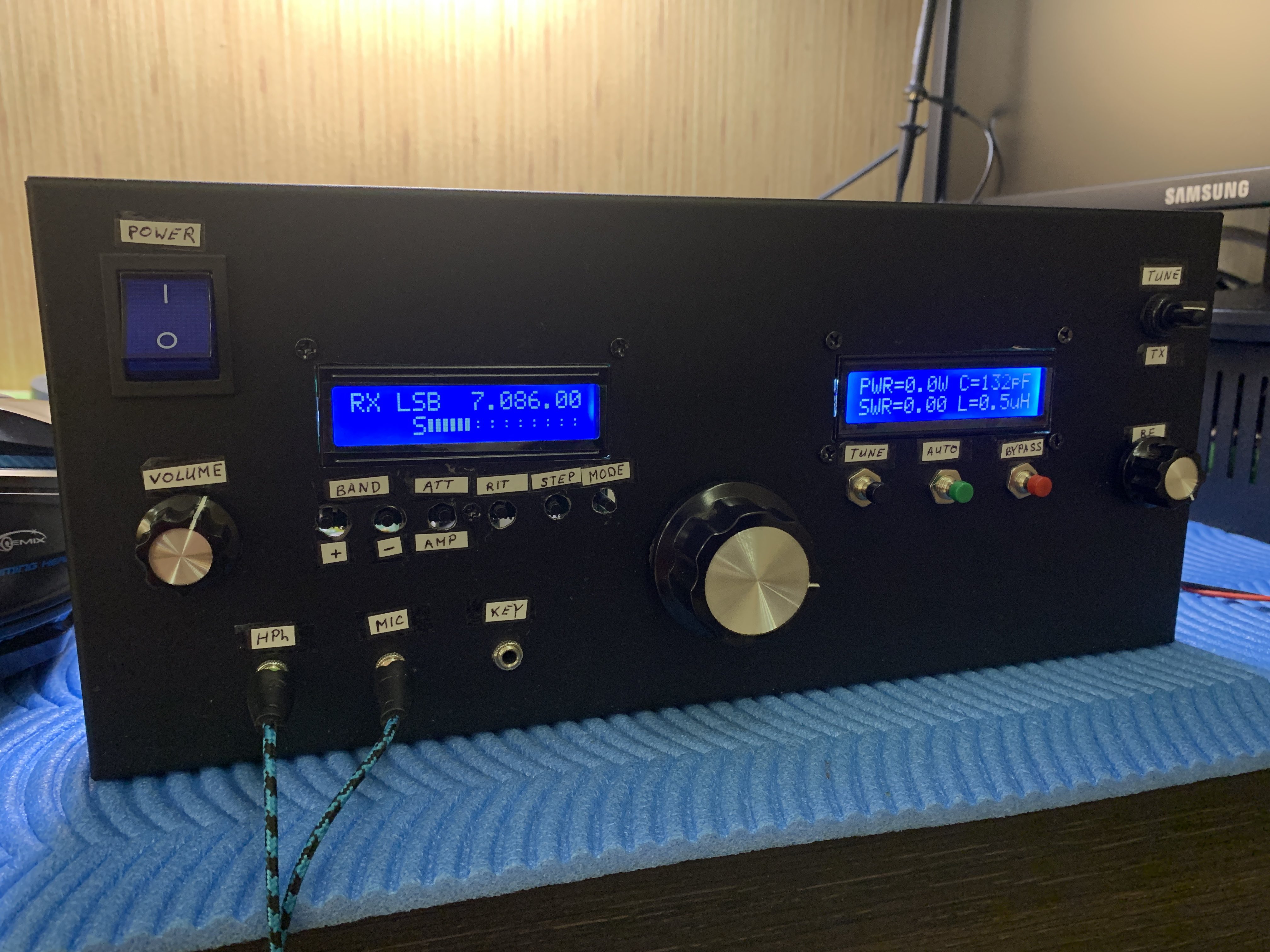

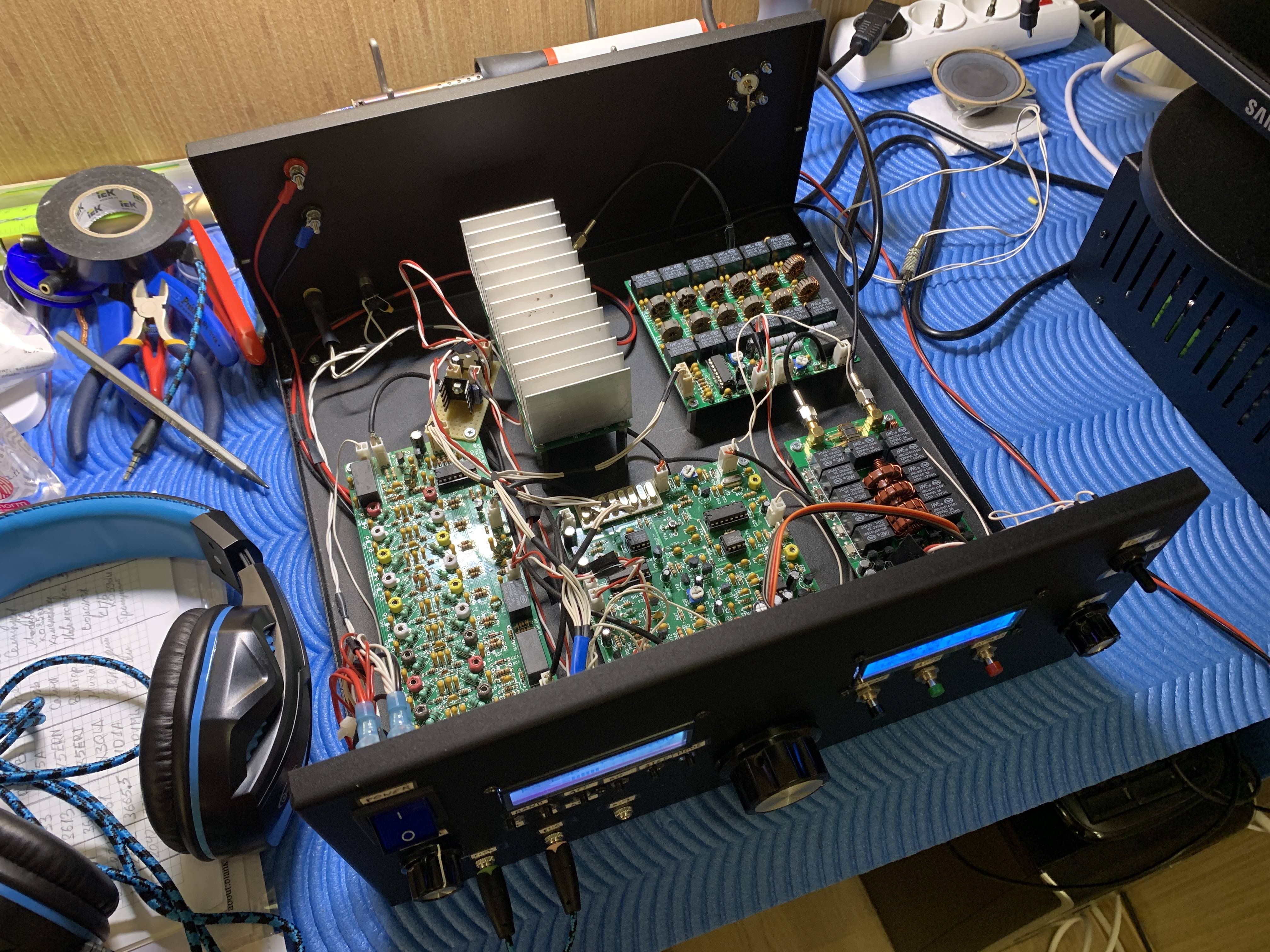

Прикладываю пару фотографий:

73!

[US5MSQ]

Здравствуйте, Сергей.
Большое спасибо за фотки. Серьёзная получилась у Вас конструкция, ещё бы мордочку лица приукрасить и можно хоть на выставку
И очень благодарен Вам, поделились своими впечатления о работе трансивера. Мне, как автору это очень приятно читать

[Vladimir827]

Сергей Эдуардович , добрый день.
собрал основную плату пол года назад ,потом был перерыв , а сейчас решил продолжить.
сигнал на входе ослабленный на 120 дб слышен но уже теряется в собственных шумах упч и нч.
1...посмотрел сквозную ачх есть завал примерно 10 дб на верхах , пробовал поиграться подстроечником с9 , ни каких изменений .
2... я не силен в sa612 , а вопрос такой , у меня в режиме приёма на дросселе L1 на обоих его выходах примерно 50мв RMS переменки, которая пропадает при отключении гпд . при попытке посмотреть ее осликом скорее всего происходит шунтирование и она пропадает, это что пролаз гпд через смеситель ?(вход основной платы закорочен)

[US5MSQ]

Здравствуйте.
Нормальная чувствительность. Что смущает-то?
1. Чем и как смотрели сквозную АЧХ?
2. Это вероятно ВЧ наводки по измерительным кабелям - результат некорректных измерений. В эти цепи напрямую не стОит совать никакие щупы, т.к. результат будет сильно искажён, только косвенные измерения.

[Vladimir827]

сквозную ачх смотрел NVT и спектралаб на компе.
nwt показал разницу в полосе пропускания и в полосе задержания всего 30дб, сигнал подавал на вход платы а снимал с 2 ноги унч через высокоомный щуп .
ару отключена ,рру в минимуме

[US5MSQ]

Ну так это сказалась АЧХ НЧ тракта, имеющая небольшой завал на ВЧ.
Если есть высокоомный щуп, то можно посмотреть непосредственно АЧХ ВЧ/ПЧ тракта, подключившись к ноге 2 DA2

[Vladimir827]

на 2 da2 я тоже смотрел, завал чуть меньше но тоже есть.
меня больше напрягает всего 30 дб между пропускнием и удержанием.
до этого собирал другой аппарат с реверсивным трактом .там разница получилась почти 50 дб
