Трансивер Аматор SA ЭМФ

[Freddy]

Речь идёт о аматор эмф у на 174пс1? Или тот который эмф sa опубликованный в 2007 году ? С реле проблема , но буду что то делать .

[US5MSQ]

Да, это вариант Аматора 2007 года, только входную цепь ЭМФ лучше сделать так, как я описал.

[Freddy]

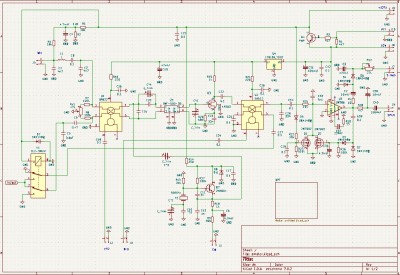

вот новый вариант

[Freddy]

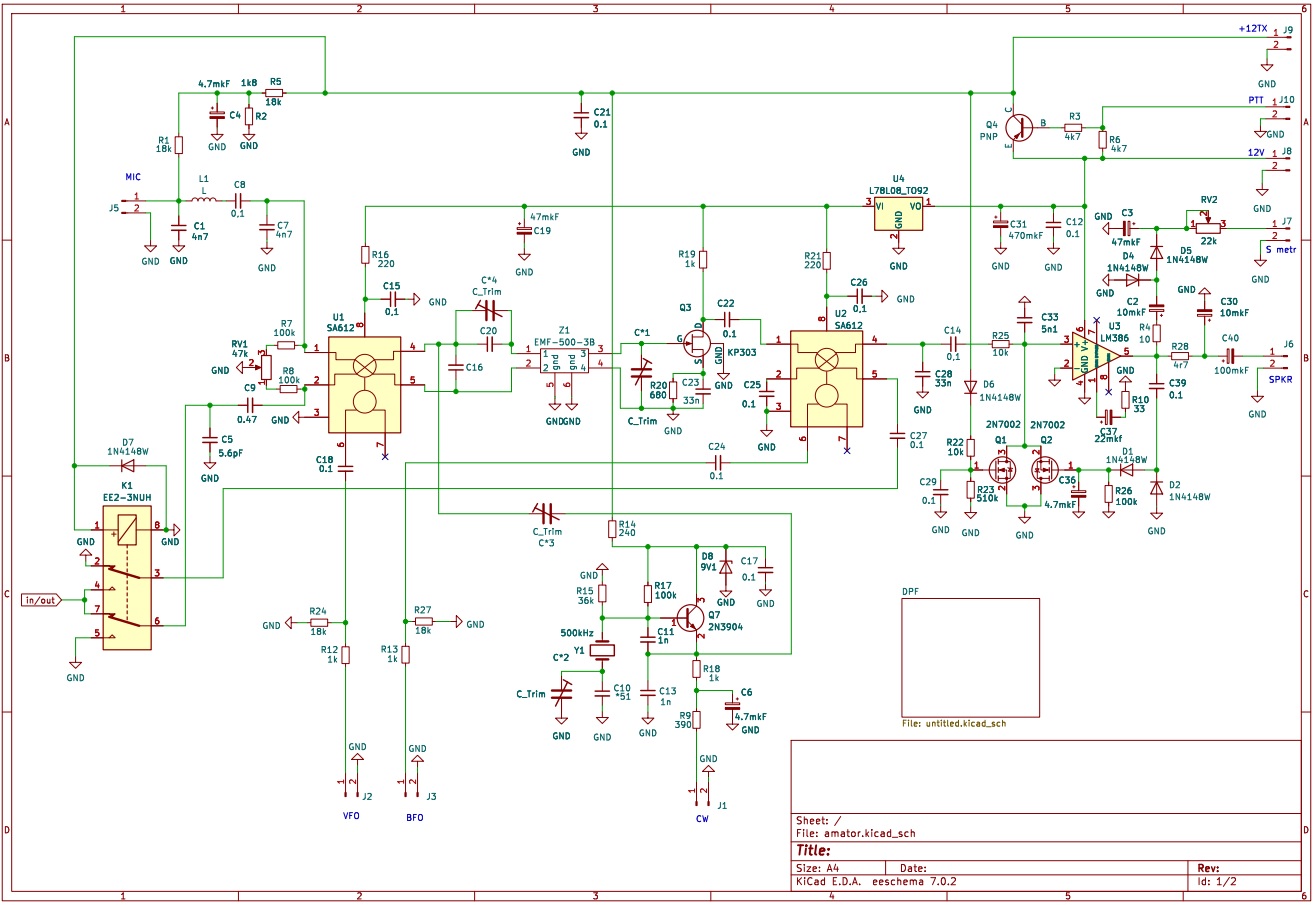

лучшее качество

[US5MSQ]

Теперь вроде всё верно, только резисторы R24,R27 нужно взять по 220 Ом, при этом выходной ток Сишек выставить =2.

[Freddy]

Номинал там будет другой , просто я добавил резисторы делителя но забыл откорректировать .
Насчёт дпф , дросселя L9-L11 нужно поставить вертикально ? Есть какие-то пожелания к разводке платы , нюансы какие при разводке каскадов ? Подскажите номиналы подстроечных конденсаторов в цепи эмф и того который стоит в цепи выхода генератора cw и нужен ли он там подстроечный .

[US5MSQ]

Номинал там будет другой , просто я добавил резисторы делителя но забыл откорректировать .
1.Насчёт дпф , дросселя L9-L11 нужно поставить вертикально ? 2. Есть какие-то пожелания к разводке платы , нюансы какие при разводке каскадов ? 3.Подскажите номиналы подстроечных конденсаторов в цепи эмф и 4.того который стоит в цепи выхода генератора cw и нужен ли он там подстроечный .

1. для минимизации индуктивной, в данном случае вредной, связи дроссели нужно располагать или на большом расстоянии друг от друга или взаимно перпендикулярно, посему при компактной разводке желательно одну секцию ПДФ поставить вертикально.
2.Требования обычные к разводке ВЧ каскадов.
3.6-30 пФ. Если измерите индуктивность обмоток ЭМФ, то и подстроечники не будут нужны, достаточно будет поставить расчётные значения конденсаторов.
4. Чтобы регулировать оптимальный уровень тонального сигнала нужно будет подстроечный конденсатор или подстроечный резистор R18

[Freddy]

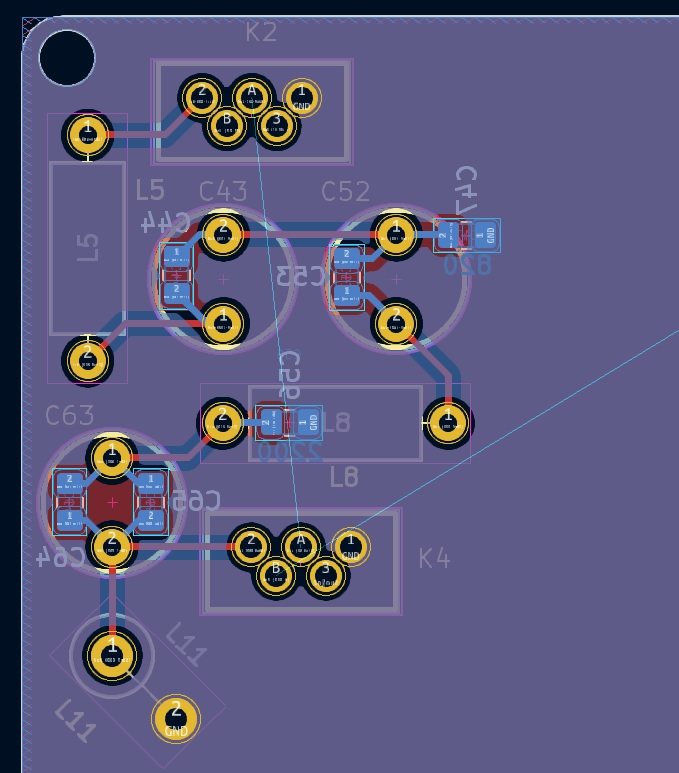

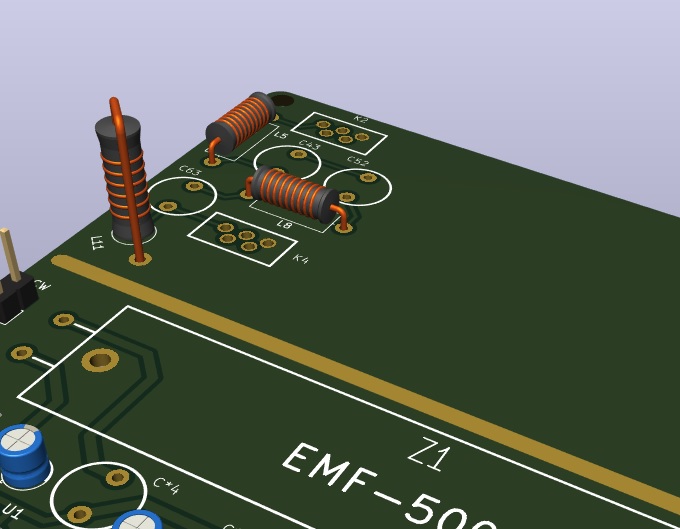

насколько плохое расположение элементов ?

[US5MSQ]

В общем-то не плохо. Пример конструктивного исполнения подобного ПДФ можно посмотреть на фото здесь viewtopic.php?p=14019#p14019

[Freddy]

Я смотрел на реализацию пф другими людьми , но у меня ограниченное пространство . Есть идея уместить основную плату и дпф в размер 100х100мм. Если я между дпф на разные диапазоны сделаю перегородки из метала это улучшит ситуацию ? И что то измениться если я вертикально поставлю средний дросель и крайние будут под 90 градусов друг к другу Я понимаю что нужно делать все в одну линию но блин места маловато( имею ввиду конденсаторы и тд ) . Спасибо .
