Трансивер Аматор SA ЭМФ

[US5MSQ]

Да кто же заранее, без реальных испытаний, сможет ответить на эти вопросы? Основные правила компоновки Вам уже известны, остальное на Ваше усмотрение.

[Freddy]

Можно заменить кп303 на j310 ?

[US5MSQ]

Можно, только придётся подобрать истоковый резистор R20 так, чтобы на стоке было постоянное напряжение +6+-0,5в

[Freddy]

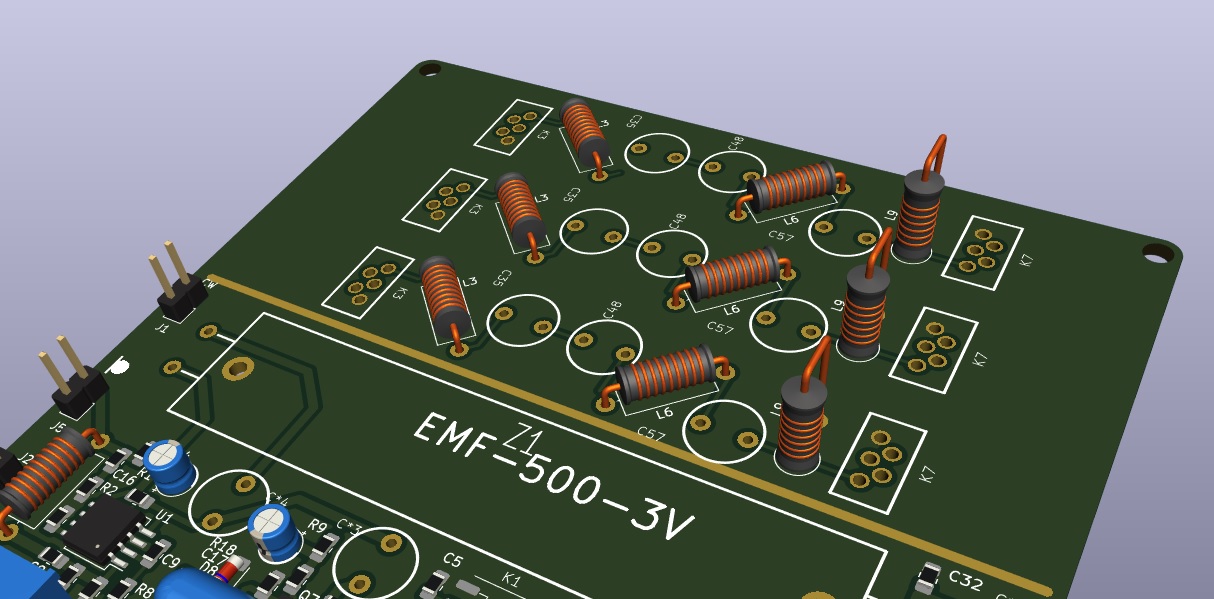

набросал вот такой вариант , он наверно будет лучше чем ..

[US5MSQ]

Да, этот вариант выглядит получше предыдущего

[Freddy]

Вот в этой схеме драйвера какое кольцо из импорта можно использовать , из материала n87 можно ? А транзистор в смд корпусе можно ? И главное , можно ли запитать от 12в

[US5MSQ]

Ответ на все вопросы положительный, только нужно будет номинал R5 увеличить до 100 Ом.

[Freddy]

Отлично! В R5 выдержт смд 0805 ? Спасибо !

[US5MSQ]

Выдержит

[Freddy]

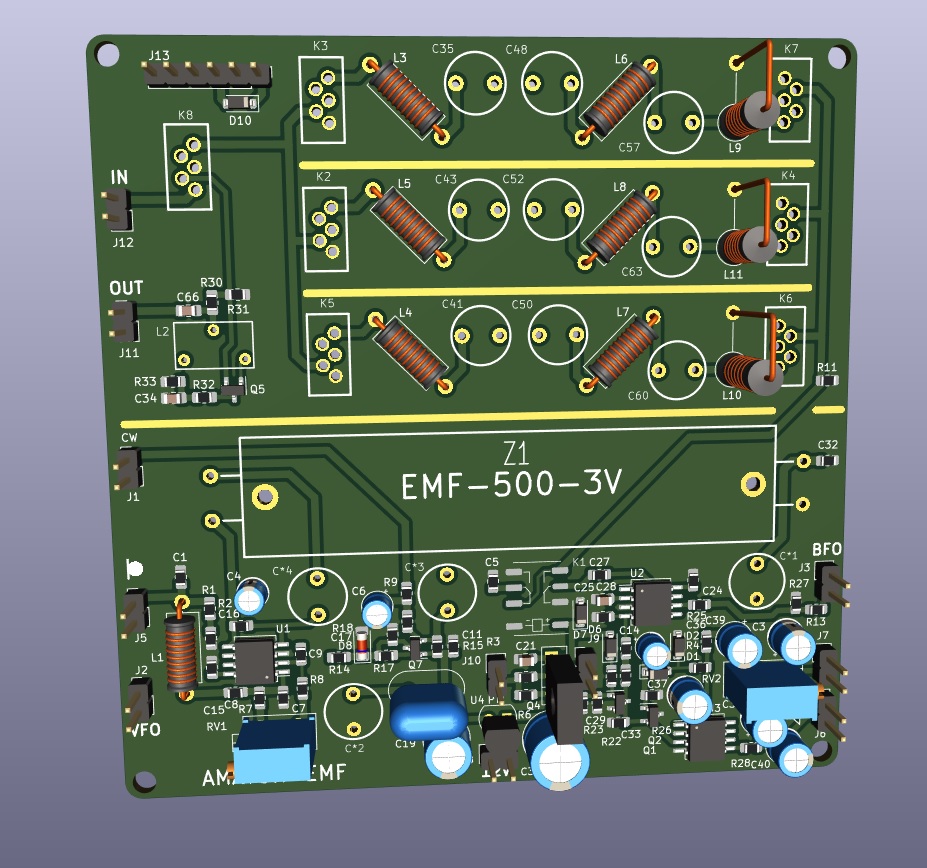

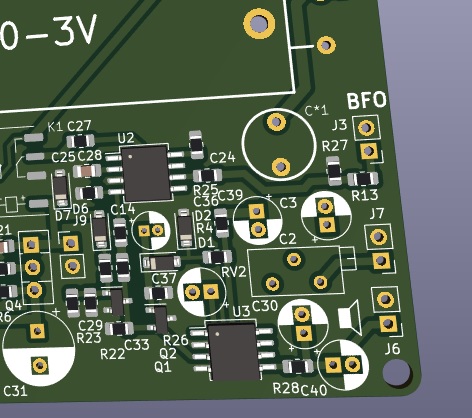

Вот новая версия . Но вопрос , не слишком близко разьем BFO ? Он прямо возле тримера С*1 через который проходит сигнал от ЭМФ , я вот сомневаюсь..
