US5MSQ

Boris писал(а):ув. Иванов Иван, чего-то архив не хочет открываться, интересно кто там пиликает?

Загрузить звуковой файл напрямую не позволяют настройки форума.
Вот вариант в ZIP формате, может быть откроется?

Спасибо, Иван, сейчас всё открылось. Вроде слышно, что пробивается RW0AR с Красноярского края, хотя могу и ошибиться в этих шумах и скоростях.
Успехов!

Ещё немного эфира. Более мощная станция. Приятно удивила высокая стабильность получившегося ГПД. Сразу после включения, стоит на месте, как вкопанная.
Использовал малогабаритный переменный конденсатор из какого-то мусорного китайского приёмника. Катушка на СБ-12, разделительная ёмкость С38 - КСО 2.

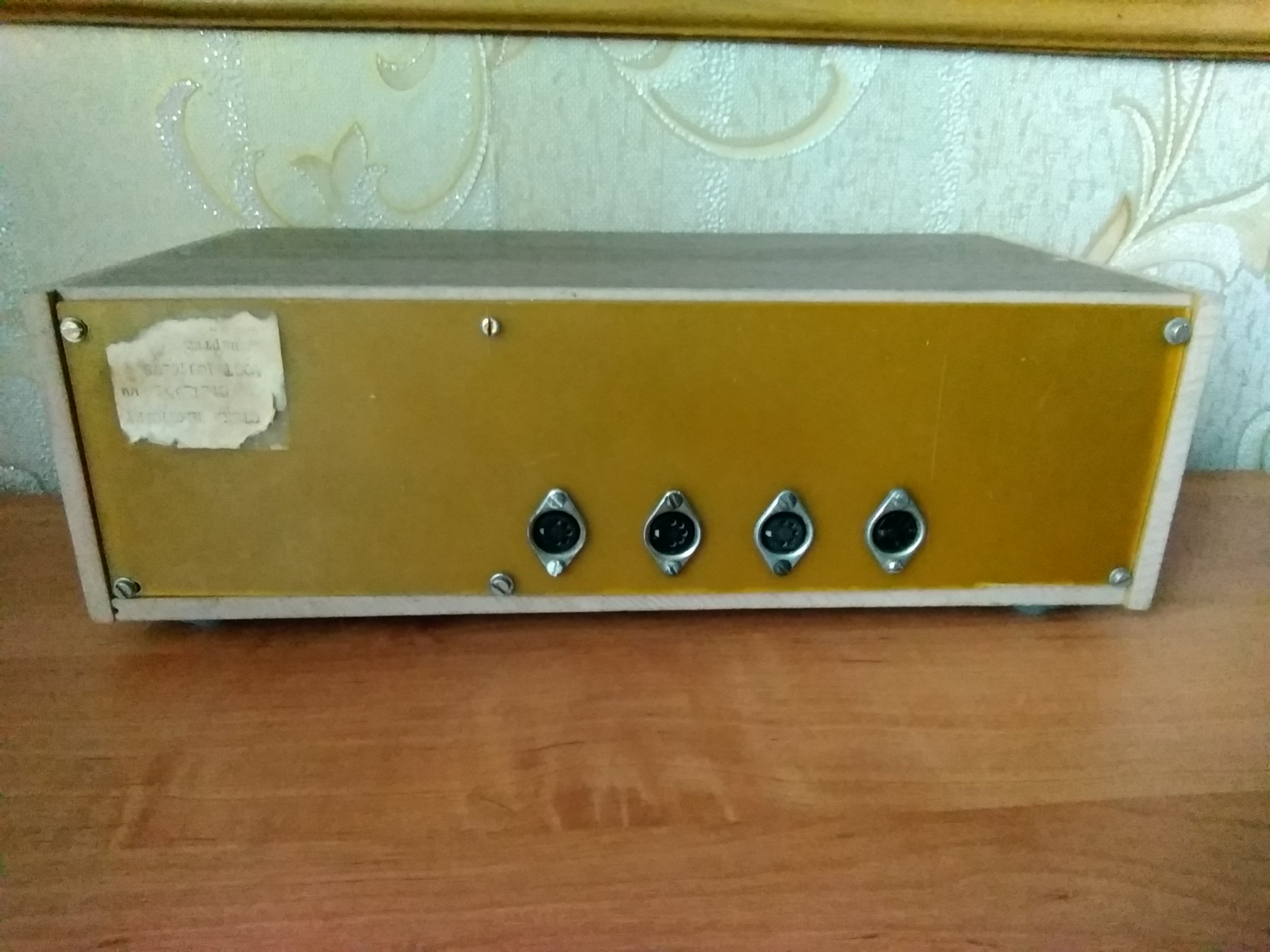

Плата заехала в корпус.

Хорошо заехала
Классный корпус!

US5MSQ писал(а):Хорошо заехала
Классный корпус!

Спасибо.

Ivan_Ivanov писал(а): Плата заехала в корпус ...

Иван, приятно глазу аккуратно и добротно.

Сергей Эдуардович, Борис, здравствуйте. Я опять на распутье.
В отсеке корпуса для УМ видна вторая плата. Это уже готовый ламповый вариант УМ для Радио-76.
http://r4f.su/hf/trx/pic/radio76/7.gif
Возможно ли использовать его с данным трансивером? Как и куда его правильно подключить?

Здравствуйте, Иван.
В принципе, если очень хочется , вместо "родного" УМа можно подключить и этот. Надо только сохранить коммутацию приём/передача и обеспечить согласование уровней напряжения сигнала. Для этого делаем R14=75 Ом, С28=56 пФ, а к их общей точке через разделительный керамический конденсатор 10-33 нФ подключаем вход УМа Радио-76 (отвод катушки L1), анод диода V9 к нижнему выводу дросселя Др1, дабы при переходе в режим приёма отрицательное напряжение -12В запирало выходную лампу.
