Простой лабораторный БП с цифровой индикацией

[US5MSQ]

Здравствуйте.
Эти диоды совместно с двумя левыми по схеме диодами моста Br1 образуют вспомогательный мостовой выпрямитель, обеспечивающий стабильное, не зависящее от положения переключателя SA2, напряжение питания стабилизатора DA2 величиной примерно +10в.

[Romm]

Добрый день, Сергей Эдуардович!

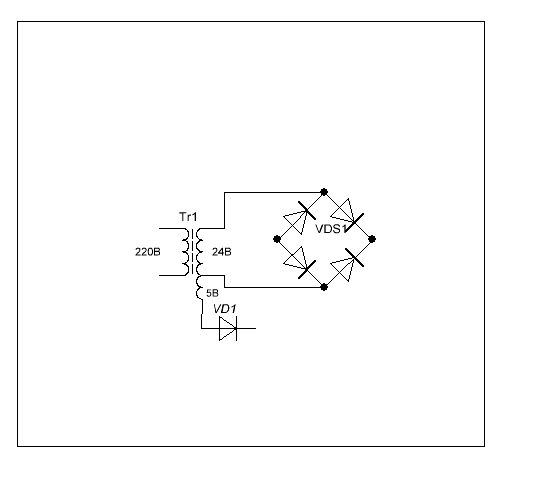

Купил я такой трансформатор: 220В, две вторичных 5В и 24В.
Проверяю (схема во вложении).
Напряжение между диодом и минусом моста около 15-17 вольт.
А на самом мосте аж 58 вольт!
Я конечно знал что после выпрямления напряжение несколько повышается, но не так же...
Или я что-то не так делаю?

[Romm]

Богата земля наша неучами
Подключил на выходе моста конденсатор, 29 вольт.
Извиняюсь..

[ut5eud]

Я тоже очень доволен своим БП, четвёртый год исправно служит, правда при экстремальных испытаниях УМа при токах до 2,5...3 А диоды выпрямителя не выдержали издевательств и дружно погорели , заменил их на 5ти-амперные и теперь ему и 3 А по плечу!

Тоже доволен. Только стоит LM350. Не мешала бы плавная защита по току, но и так пойдёт.

[Romm]

Всем добрый день!

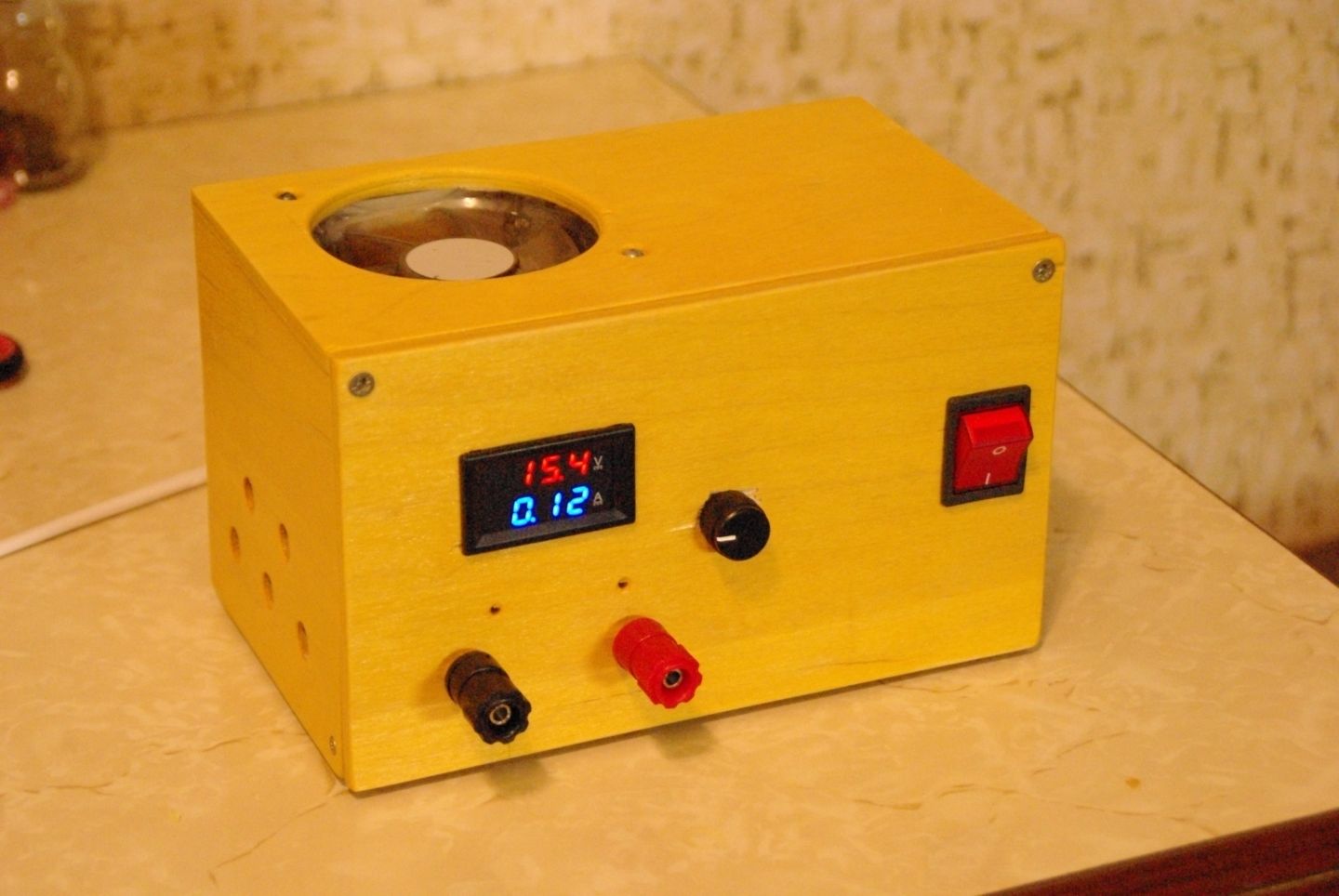

Добил таки и я свой БП.
Сергей Эдуардович, спасибо!
Правда у меня еще вентилятор включается по нагреву радиатора.
И еще странная вещь: без нагрузки индикатор показывает сразу 0,12А. Вроде ошибок в монтаже нет.
Брак что ли...
П.С. Не смог в готовый корпус впихнуть, пришлось из фанеры ваять.)

[US5MSQ]

Красиво получилось.
проверьте мультиметром правильность показаний встроенного амперметра, временно подключившись вместо него, может быть есть внутренняя утечка тока по какой-то ветви. А если действительно врёт, откалибруйте его показания штатным подстроечником.

[Romm]

Я понял. Спасибо, посмотрю.
Еще забыл сказать, может кому пригодится.
У моего индикатора провода такие:
1. Толстый черный - общий;
2. Толстый красный - минус нагрузки;
3. Тонкий красный - питание индикатора;
4. Тонкий белый - замер напряжения;
5. Тонкий черный - минус питания индикатора.

[baza34]

Привет! Отличный БП получился. Я сам делал такой, но у тебя внешний вид презентабельней.

Всем добрый день!
Добил таки и я свой БП.
Сергей Эдуардович, спасибо!
Правда у меня еще вентилятор включается по нагреву радиатора.
И еще странная вещь: без нагрузки индикатор показывает сразу 0,12А. Вроде ошибок в монтаже нет.
Брак что ли...
П.С. Не смог в готовый корпус впихнуть, пришлось из фанеры ваять.)

_____________________________________________
https://baza34.ru солнечные батареи, видеонаблюдение

[ut5eud]

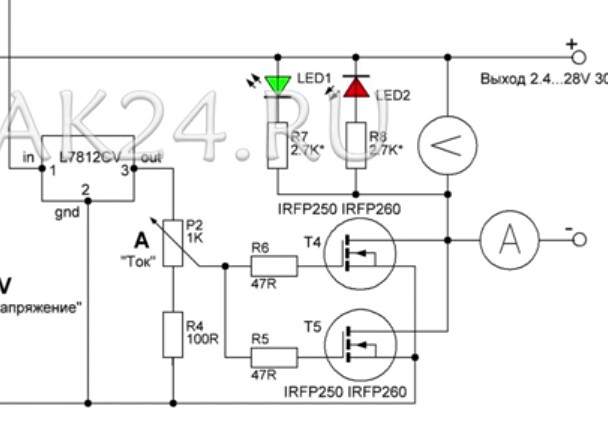

А что если защиту по току сделать вот так? Диоды можно убрать. Идея не моя. Подсмотрел в одном зарядом для аккумуляторов.

[Andy]

Сергей Эдуардович, а для чего,если не секрет ,вы применили стабилизатор на 5 вольт для питания шкалы? Ведь можно было обойтись простым мостом и электролитическим конденсатором.Там питание шкалы по даташиту до 30 вольт
