Добрый день, подскажите
1. С33 можно поставить 4n7 вместо 5n1 ?
2.И вопрос , С16, С20 какой номинал поставить для начала ?

Здравствуйте.
1. Можно
2. Это зависит от индуктивности обмоток. Например для ЭМФ-11Д-500-3,0В или ЭМФДП-500Н-3,1, имеющих обмотки индуктивностью порядка 1,6 мГн (1600 мкГн)+-0,2 мГн, емкость С16=300...330 пФ, а С20=82...100 пФ. А ёмкость, включенная параллельно выходной обмотке ЭМФ - примерно 68...75 пФ. Если индуктивность обмоток Вашего ЭМФ будет другая, то значения емкостей нужно изменить обратно пропорционально указанным выше.

[Freddy]

У меня эмф-9д-500-3В . Индуктивность его мне неизвестно . Пока не сделал измеритель индуктивности . Поставлю номиналы которые Вы рекомендовали а там увидим .

[US5MSQ]

У этого ЭМФ такая же индуктивность 1,6+-0,2 мГн, т.е. номиналы емкостей без изменений

[Freddy]

Подскажите , какой уровень должен быть на выходе телеграфного гетеродина ?

[US5MSQ]

На эмиттере транзистора порядка нескольких вольт эфф. (RMS). В точке подключения ко входу ЭМФ порядка сотен мВэфф - точнее регулируется по получению на выходе основной платы такого же уровня, или процентов на 10-15 большего, как и при SSB.

[Freddy]

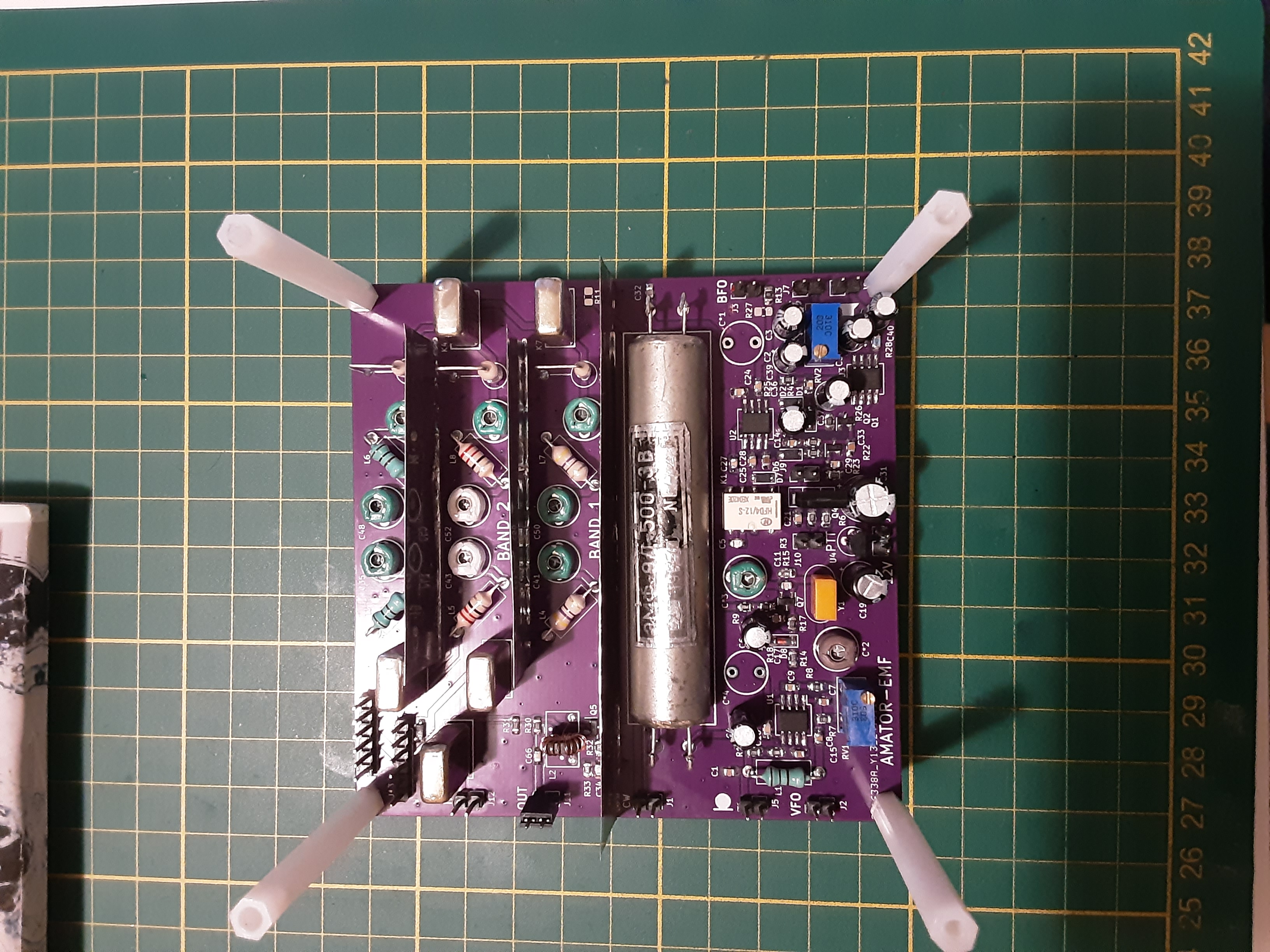

Собрал плату но похоже что sa612 паленые. Где брать рабочие я не знаю . Будем делать р76 , там транзисторы ) нужно только подобрать импортную замену .

[US5MSQ]

Симпатичная плата получилась. Будет жалко, если этот проект не будет доведён до логического конца. Если живете в Украине, то я смогу помочь с микросхемами sa612 - напишите мне в личку запрос. Но прежде чем делать решительные телодвижения, нужно убедиться, что на плате нет ошибок монтажа и хорошо бы проверить напряжения на выводах микросхем, может они живые.

[Freddy]

Подскажите какие напряжения должны быть . Когда паял мс то обратил внимание на то что некоторые микросхемы имеют снизу какую то маркировку а верхняя часть как будто лазером фрезерована что настораживает. Брал на али потому как других вариантов не было .

[US5MSQ]

Посмотрите схему трансивера STEP II https://us5msq.com.ua/kv-transiver-step ... aya-plata/ там всё указано

[Freddy]

Промерял тестером напряжение на выводах . Da1 . 1 +1.2 , 2 +1.2 , 4 +6.27, 5 +7.6 .
