Трансивер Аматор SA ЭМФ

[Freddy]

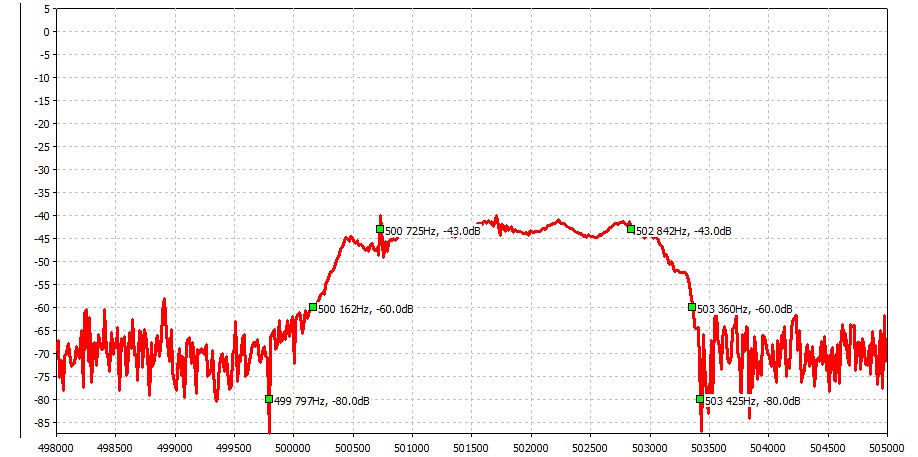

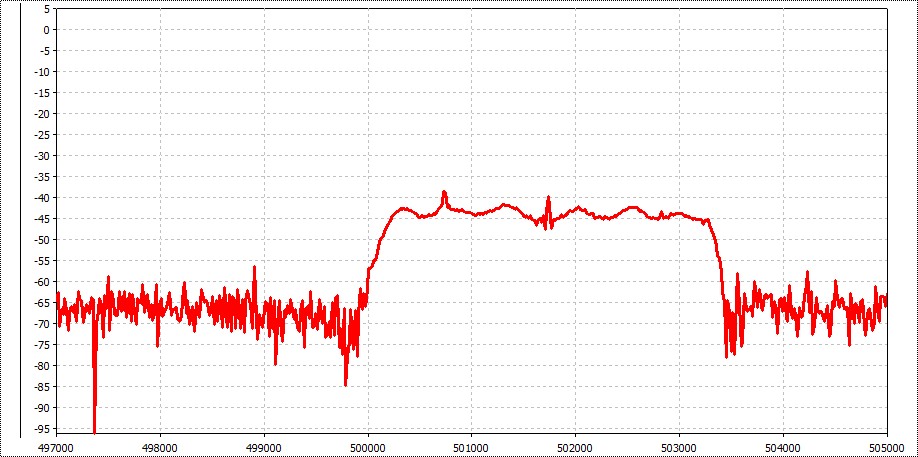

разобрался с прибором . Вот что мне показали мои эмф. Судя по всему первый хуже всех .

[US5MSQ]

Здравствуйте.
Из этих измерений можно сделать, на мой взгляд, только 2 корректных вывода - что все ЭМФ исправны, что уже хорошая новость и что ЭМФу на средней картинке, показавшему минимальную неравномерность АЧХ в полосе пропускания, близка к оптимальной емкость 68 пФ. Остальное сильно зависит от правильного согласования, чего не полностью соблюдено в испытательном макете, в реальной схеме и более точного подбора емкостей.

[Freddy]

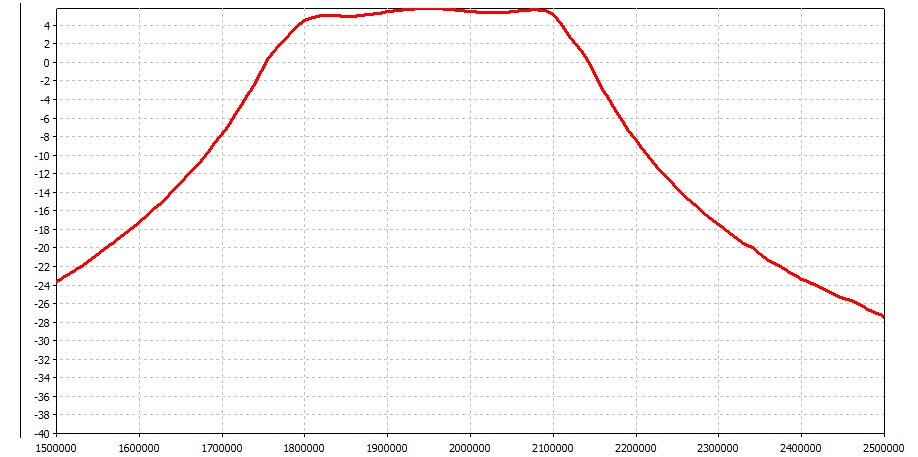

попытка настроить дпф . график диапазона 160м

[US5MSQ]

Попытка удачная, засчитано

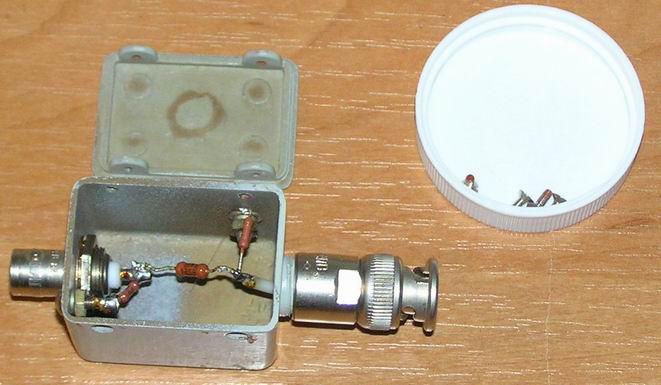

Главное при измерениях АЧХ не забывать проверять отсутствие перегрузки измерительного тракта, поскольку при этой перегрузке макушка АЧХ на экране может сильно отличаться от реальной и выглядеть сильно уплощённой. Проверка отсутствия перегрузки проста - при уменьшении (на 10,20 ил 40 дБ - насколько позволит чувствительность NWT) испытательного сигнала форма АЧХ не должна существенно изменяться. Для этого нужно дооснастить свою лабораторию внешним аттенюатором - либо с фиксированным ослаблением, промышленным или самодельным, подобным показанному на фото, любо со ступенчатым ослаблением, самодельным или промышленным. Очень удобны готовые многоступенчатые аттенюаторы от разобранных промышленных генераторов, часто появляющиеся с блошиных рынках или интернет-площадках, например сейчас можно купить здесь https://ur8lv.com/1621774729

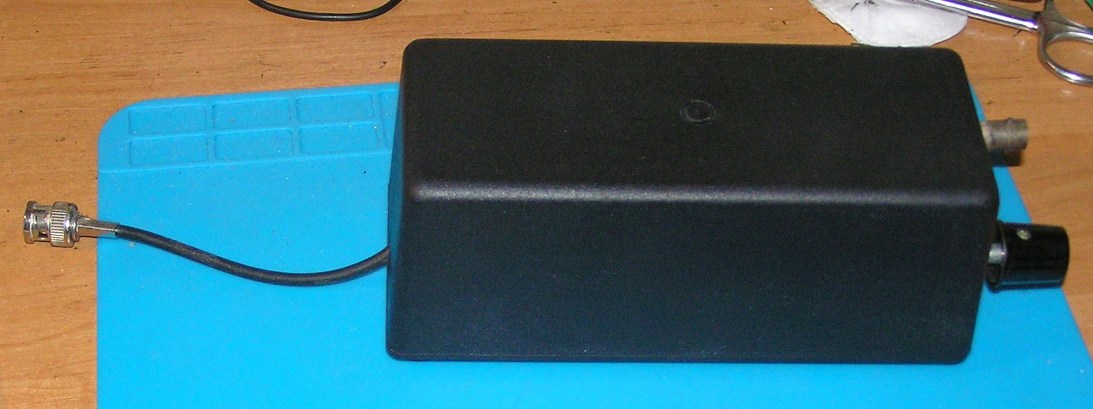

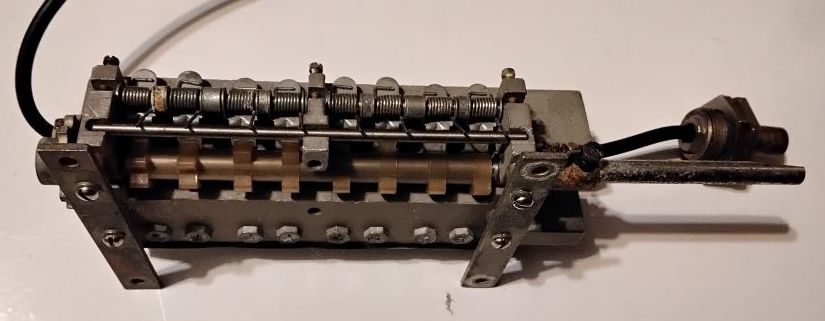

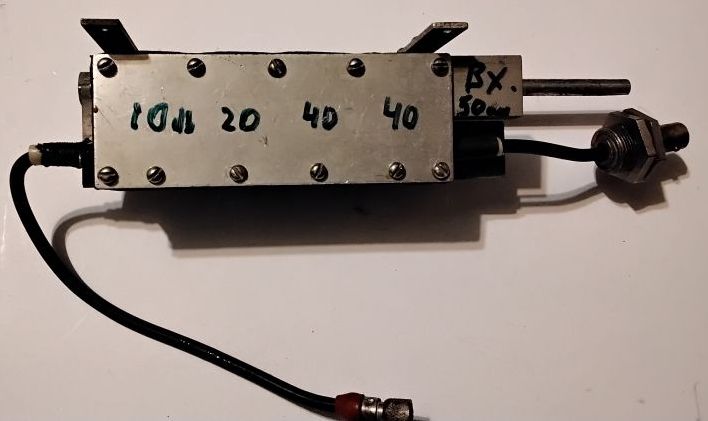

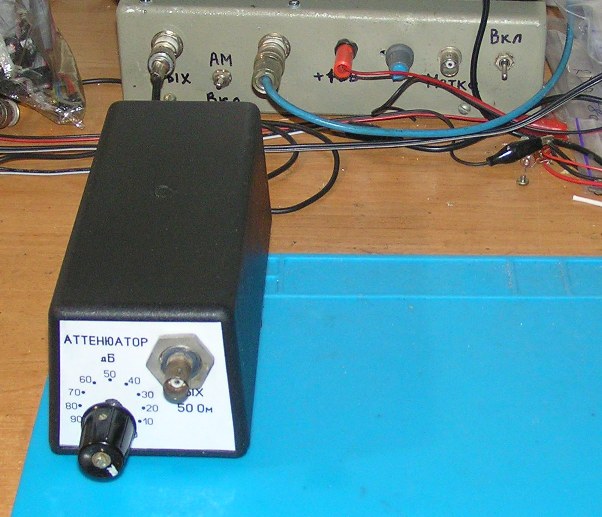

Так я купил себе аттенюатор от Г4-102, разместил его в подходящем корпусе и получился очень удобный прибор (см. фото) с переключением ослабления от 0 до 110 дБ с шагом 10 дБ! Рекомендую сделать также. Причём не принципиально, это будет 50- или 75-омные аттенюатор - качество работы с ним от этого не изменится.

[Freddy]

Спасибо за наводку, теперь нужно выбрать какой взять ) Какой посоветуйте ( из объявления) ?

[US5MSQ]

Мне они не знакомы. Вероятно стОит взять круглый - вроде на нём написано 50(Ом?)
Но лучше пообщаться с продавцом - возможно он знает из каких приборов они выдраны...

[Freddy]

Уже задал вопрос о том откуда их выдрали. Круглый большой зараза .. смотрел на квадратные кубики с кнопками. Но какие там параметры загадка.

ПС круглый от г4-18а. Думаю вещь хорошая

[US5MSQ]

Отлично.Теперь можно скачать документацию на Г4-18 и детально изучить этот аттенюатор

[Freddy]

Г4-18 имеет диапазон от 100кгц до 35мгц . Я точно не знаю , но визуально очень похож на аттенюатор от г4 18.

[Freddy]

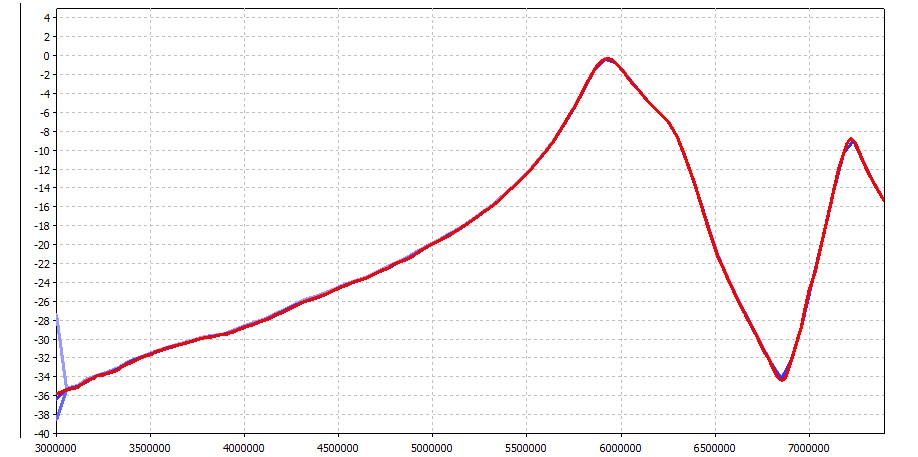

попытка настроить 40м . Картинка печальная . Это неудачная разводка или ?
