Трансивер STEP II

[R0AEK]

Тут всё нормально, т.к. у 2N7000 в закрытом состоянии есть своя довольно большая емкость и потому дополнительный триммер полностью не отключается. Посему подстродстройка частоты производится в несколько итераций, как правило, хватает 2.

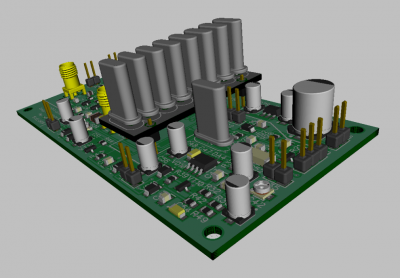

Спасибо, Сергей Эдуардович, теперь понял, подстроить получилось как Вы и сказали, в несколько этапов, надо внести изменения в печатку, жду не дождусь когда почта РФ доставит smd вариант печатки....

при любом результате отпишусь

[evgeniy-minsk@mail.ru]

Доброго дня и здоровья. Победил я синтезатор и усилитель. Вернее помогли перепаять атмегу.Сергей Эдуардовичь подскажите каки частоты запрограмировать в ёжика для степ2. Я выставил опору 25мгц.и лсб. А остальное несоображу. Спасибо.

[US5MSQ]

Здравствуйте.
Совсем не давно я уже отвечал на подобный вопрос viewtopic.php?f=8&t=257&start=320#p9460

[US5MSQ]

Приветствую всех.
провёл небольшую лабораторку по жалобе одного из покупателей набора основной платы
"В комплекте с набором (я заказывал у Вас) был кварц 8.860.С этим кварцем тр-р не работает-не в диапазоне КФ (Ваша поставка № 102)"
Действительно, есть такая проблема - из 5 кварцев 8.860, взятых наугад, и которыми с недавнего времени комплектуются наборы с КФ, 2 штуки не запустились в опорном генераторе. Поэтому при применении в качестве опорного кварца с надписью на корпусе 8.860 МГц нужно сделать небольшую доработку
- со стороны дорожек параллельно С32 нужно подпаять резистор 10 кОм
- конденсатор С28 не устанавливать
Теперь опорник устойчиво работает с любыми кварцами, а диапазон подстройки частоты триммером С26 составляет примерно от 8,862,5 до 8867,5 МГц, т.е. полностью охватывает возможные значения опоры.

[evgeniy-minsk@mail.ru]

Доброго дня. Сергей ЭДУАРДОВИЧ СПАСИБО ЗА ССЫЛКУ. ТОКА Я ПУТАЮСЬ. НА КВАРЦЕ ДВА ЧИСЛА. FH ИFB. БРАТЬ СРЕДНЕЕ МЕЖДУ ЭТИМИ ЧИСЛАМИ?

[US5MSQ]

Здравствуйте.
Я тоже с Вами путаюсь
На каком кварце есть 2 числа и что это за числа???

[evgeniy-minsk@mail.ru]

На основной плате. Кварцевая сборка. (фильтр). Fn8. 863.132 и Fb8. 865932.вотя выставлял середину 8.864532

[US5MSQ]

Вы меня пугаете своей неосведомлённостью...
Вроде же это азы радиосвязи и по ссылке выше я всё подробно описал
Попробую ещё раз.
Частота опоры при LSB зависит от параметров Вашего КФ и должна быть примерно на 300 Гц ниже нижней границы полосы пропускания КФ по уровню - 6 дБ, а при USB должна быть примерно на 300 Гц выше полосы верхней границы пропускания КФ по уровню - 6 дБ.
Т.к. телеграфного фильтра нет, то частоты CWL CWU выставляем такие же как и SSB: CWL=LSB, CWU=USB.
Частота PSK обычно указывается посредине полосы пропускания КФ.

[monashek]

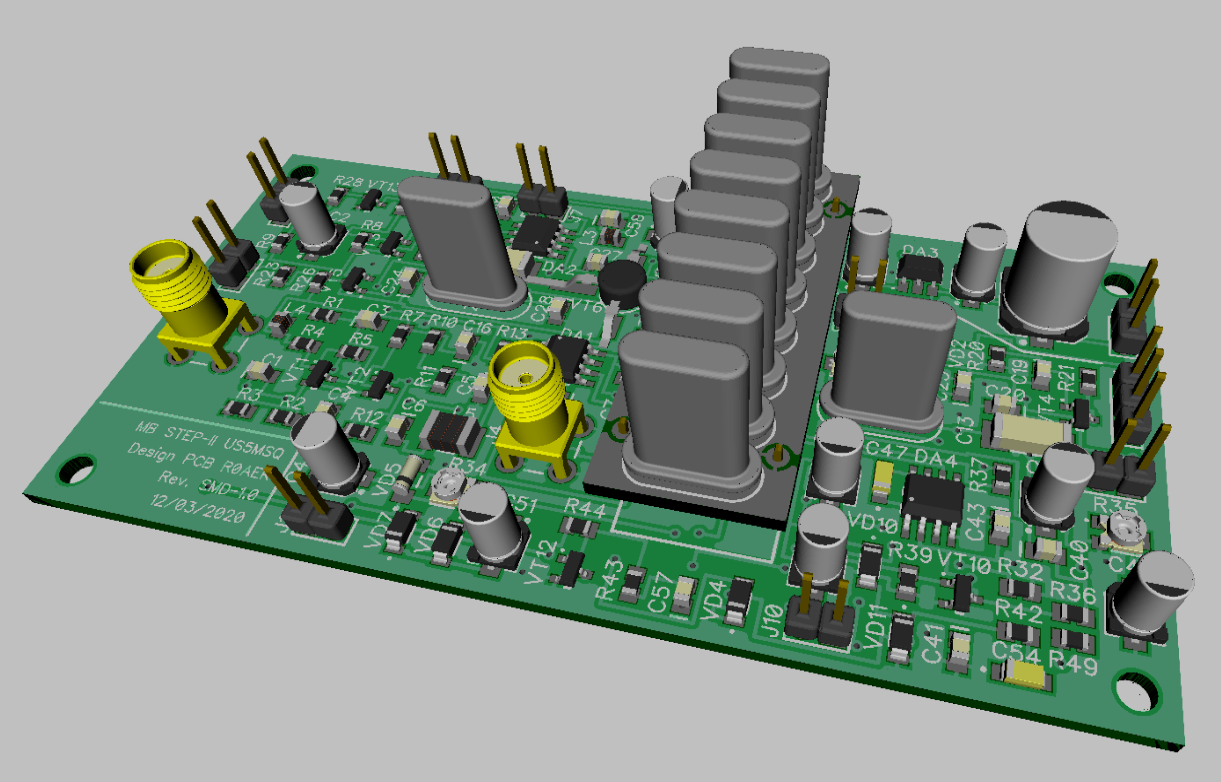

Здравствуйте. У кого есть .lay файл с печатной платой основной платы STEP II под SMD компоненты, поделитесь пожалуйста на почту ur5fqb@gmail.com

[Alex 1]

На основной плате. Кварцевая сборка. (фильтр). Fn8. 863.132 и Fb8. 865932.вотя выставлял середину 8.864532

В вашем случае, частота опорного генератора в режиме LSB. должна быть 8.862.832, для режима USB должна быть 8.866.232, для режима PSK как раз 8.864.532 .
