Реверсивный тракт на биполярных транзисторах по мотивам Р76М

[US5MSQ]

Регулировкой R45 уменьшите степень компрессии - вплоть до её полного отсутствия.

[ua4fiw]

Сергей Эдуардович здравствуйте.
Очень достали меня импульсные помехи на 80м. Нужно делать подавитель импульсных помех. Какое схемное решение можете посоветовать.

[US5MSQ]

К сожалению ничего путнего...
Попробуйте аттенюатором убирать излишки эфирных шумов/сигналов - должно помочь

[ua4fiw]

Вот попалась схемка.
Посмотрите как на ваш взгляд......

[Alex 1]

....
Очень достали меня импульсные помехи на 80м. ...

Дело в том, с системой подавления импульсных помех, вы от самих помех не избавитесь! Система имеет смысл ежели помеха фрагментарная и не постоянная. В противном случае, ежели например работает ДВС с помехами от свечей зажигания, система подавит импульсы, но сигнал останется рваным с частотой самой помехи! Ежели импульсы редки и не носят системный характер, то и разрывы приёмного тракта так же редки, ежели импульсы имеют ровный и постоянный характер, то и приём будет разрываться в таком же алгоритме! Эффективная система подавления весьма деталеёмкая, выгляди примерно как параллельный тракт ПЧ с нагрузкой на коммутатор в цепи основного тракта приёма.
Лично я не вижу смысла городить такое в простом трансивере. А вот ежели помеха узкополосная, то тут режекторный фильтр самое то! Но я не видел ещё импульсных помех узкополосных, как правило эта бяка перекрывает весь диапазон, а то и несколько!

[Sergej]

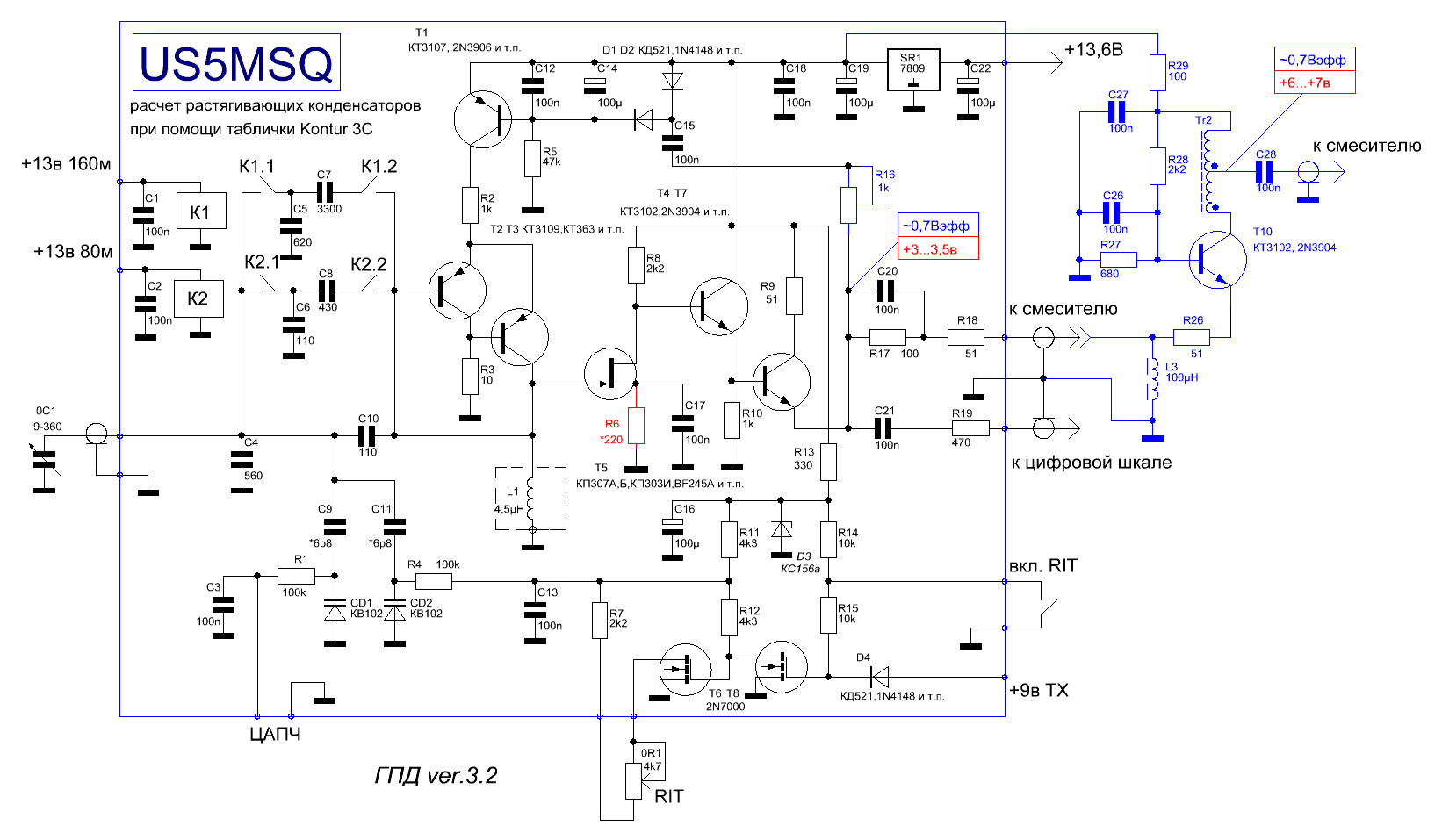

Сергей Эдуардович здесь Дока на TRX по состоянию на 01.03.16. В ней схема ГПД ver.3.2. На схеме база транзистор T2 висит в воздухе . Видимо должна быть соединена база Т2 с коллектором Т3, L1 ?

[US5MSQ]

Ну да, кусочек лини выпал - мысленно продлите вывод от базы Т2 до ближайшей точки.

[ua4fiw]

Alex 1 Здравствуйте.
Вопрос по синтезатору который вы повторили.
Есть ли такая возможность корректировать частоту опорного генератора из под меню.
На сколько герц перестраивается синтезатор при повороте ручки валкодера на один оборот.

[Alex 1]

Синтезатор к сожалению не позволяет корректировать предустановленную частоту опорного генератора в меню, там просто нет такового. Это можно сделать в EEPROM программы. Напишите какие частоты( с точностью до 1Гц, например 500012Гц опора или 25001234 тактовый синтезатора) вам нужно скорректировать, я это сделаю и выложу здесь. Но это будет верно ежели у вас используется DDS AD9832, у меня нет 9835 поэтому я и не чего под неё не изменял. RIT у меня перестраивается от -3150кГц до +3175.

[Sergej]

Сергей Эдуардович вопрос по ГПД ver.3.2 :
1. при отсутствии КТ3109, КТ363 (Т2. Т3 ) чем подменить?
2. КВ102 (CD1, CD2) чем подменить ?
3. Т5 есть КП307, КП303 установил BF245А на что влияет тип транзистора? Какой лучше применить?
4. ГПД планирую применить в Электронике 160RX, Аматор SA ЭМФ. Нужен мне каскад на Т10?
Поскорей бы увидеть набор печатных плат в наборах для сборки,
для тестирования начал собирать на китайской макетной плате.
