Сергей Эдуардович, еще раз спасибо, сразу же нашёл и устранил!


[US5MSQ]

Вот и славно

[ShortWaves]

Сергей Эдуардович, а стабилизатор, имеющий общий минус, например LM317, можно "перевернуть", включить в схему плюсом на землю? Или существуют стабилизаторы с общим плюсом? Применительно к этому приемнику? Как вообще поступают, если требуется минус по питанию?

[US5MSQ]

Можно перевернуть любой стабилизатор, точнее его выходные провода, а чтобы не сжечь ППП при случайной переполюсовке, нужно поставить на входном разъёме питания диод с допустимым током не менее 200 мА, лучше Шоттки типа 1N58xx или германий Д7, но можно и обычный кремний Д226, 1N400x
как показано на схеме viewtopic.php?f=23&t=372

[Ivan_Ivanov]

Сергей Эдуардович, а стабилизатор, имеющий общий минус, например LM317, можно "перевернуть", включить в схему плюсом на землю? Или существуют стабилизаторы с общим плюсом? Применительно к этому приемнику? Как вообще поступают, если требуется минус по питанию?

Вообще не надо ничего "переворачивать". В приёмниках и трансиверах, блок питания, как и динамик, принципиально должен быть внешним.
Во-первых, на все приёмники, блоков питания не напасёшся, а во-вторых, наводка фона переменного тока, уменьшается в разы.
Как уже сказал, Сергей Эдуардович, в приёмнике, нужен только защитный диод, от случайной переполюсовки питания.
ЗЫ.
Стабилизаторы отрицательного напряжения существуют. "Отрицательный" аналог LM317, это LM337, а для LM78** - LM79**.
Все даташиты есть в интернете.

[Mikail56]

Здравствуйте Сергей Эдуардович! У меня на динамик 0,5 Вт. многие станции идут с перегрузом, напрашивается АРУ. Нельзя ли применить Вашу АРУ от 3 диапазонного ППП и куда подключать?

[US5MSQ]

Здравствуйте.
Что мешает пользоваться штатными регулировками? Причём основная -это входной аттенюатор, а регулятор громкости,как правило, постоянно стоит на 2\3. Тем самым мы исключаем не только перегрузку выхода, но и входных цепей ППП.
В принципе АРУ ввести можно, если отказаться от регулятора громкости, вернее перенести его на выход УНЧ и сделать низкоомным, аналогично другим моим приемникам.

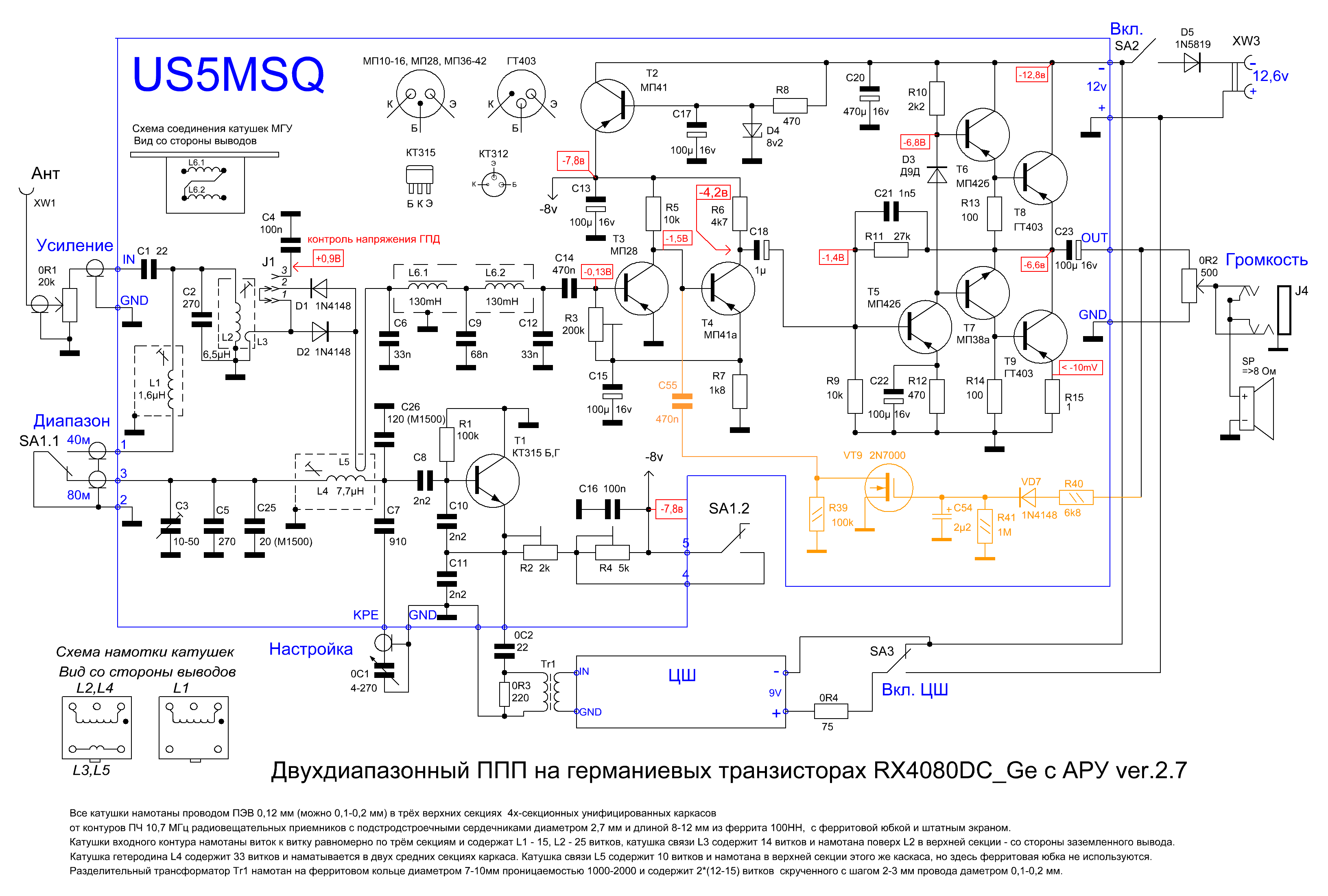

На схеме элементы АРУ показаны оранжевым цветом

[Mikail56]

Здравствуйте Сергей Эдуардович! Выходные длинные, попробую.

[ShortWaves]

Вообще не надо ничего "переворачивать". В приёмниках и трансиверах, блок питания, как и динамик, принципиально должен быть внешним.
Во-первых, на все приёмники, блоков питания не напасёшся, а во-вторых, наводка фона переменного тока, уменьшается в разы.

Это очень индивидуальный вопрос. У одного мастера все изделия представляют оформленные независимые конструкции, у другого вся домашняя бытовая аппаратура питается по очереди от одной розетки, а то розеток не напасешься. Хочешь посмотреть телевизор - выключи холодильник

ЗЫ: За LM337 - реально БОЛЬШОЕ СПАСИБО!

[Ivan_Ivanov]

Это очень индивидуальный вопрос. У одного мастера все изделия представляют оформленные независимые конструкции, у другого вся домашняя бытовая аппаратура питается по очереди от одной розетки, а то розеток не напасешься. Хочешь посмотреть телевизор - выключи холодильник

ЗЫ: За LM337 - реально БОЛЬШОЕ СПАСИБО!

Хозяин = барин. Я своё мнение никому не навязываю.
Но лично для меня, времена советской халявы, остались далеко в прошлом.
Хочешь не хочешь, но экономический аспект, не учитывать становится накладно.
Мастерить для каждого приёмника, даже простой БП, стоит денег. После месяца-двух очередной приёмник вместе с очередным блоком питания отправляется на антресоль. Зачем?
Теперь у меня стоит один БП, но которым я пользуюсь ежедневно.
ЗЫ.
Забыл добавить, что для аутентичности, вместо LM337, надо использовать классический БП на стабилитроне Д814 и транзисторе П213-П217. Тогда у Вас, будет полностью германиевый ретро-аппарат.
