Простые супергетеродинные приемники на двухзатворных ПТ(Ч.2)

[morse]

Сергей Эдуардович , Добрый вечер! собрал высокоомный щуп для НВТ (кое как откалибровал) проверте пожалуйста АЧХ ДПФ

[US5MSQ]

Здравствуйте.
По моему отличные АЧХ, строго по автору

[morse]

Тогда не пойму почему же прием такой тихий на всех диапазонах(( шум большой а вот любители на заднем плане антенна веревка 28 метров! Трансивер кенвуд 940 и радио 76м3 великолепно без шумов и приятно слушать а тут не могу добиться ((((

[US5MSQ]

Значит без инструментальной проверки чувствительности не обойтись.

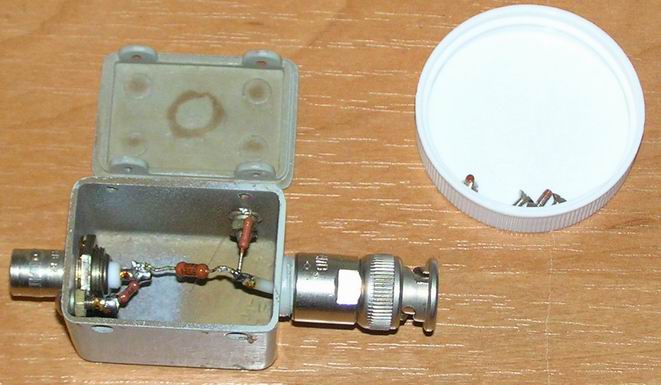

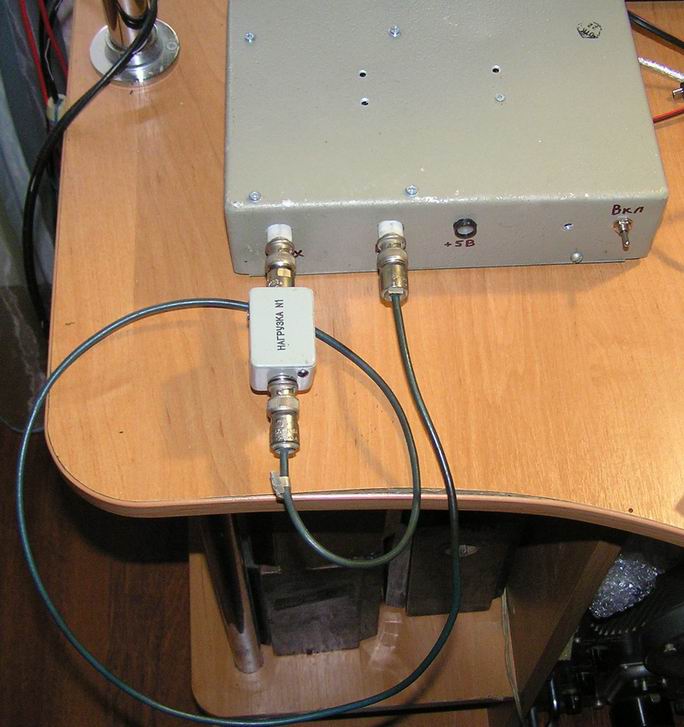

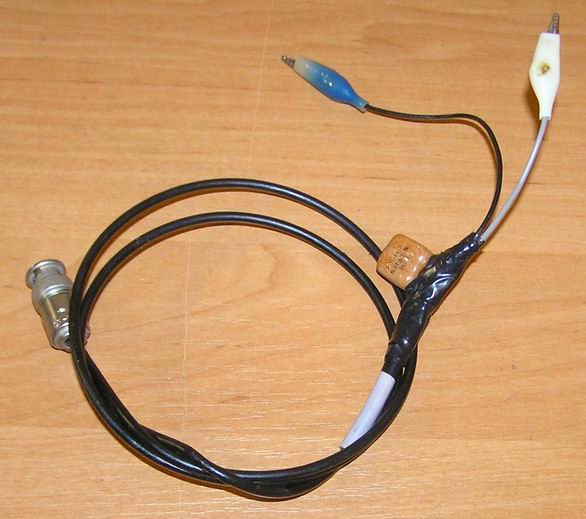

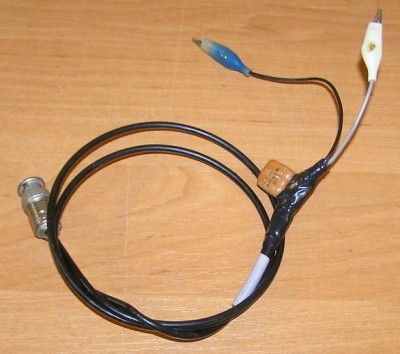

У Вас же есть NWT, который может работать в режиме ГСС. Его выходной уровень, например в моём экземпляре, примерно 0,3 Вэфф, а встроенный штатный аттенюатор имеет максимальное ослабление 50 дБ. Для получения калиброванного уровня 10 мкВ к нему нужно добавить внешний аттенюатор на 40 дБ, я подобный уже описывал где-то на форумах - см. архив в приложении

[morse]

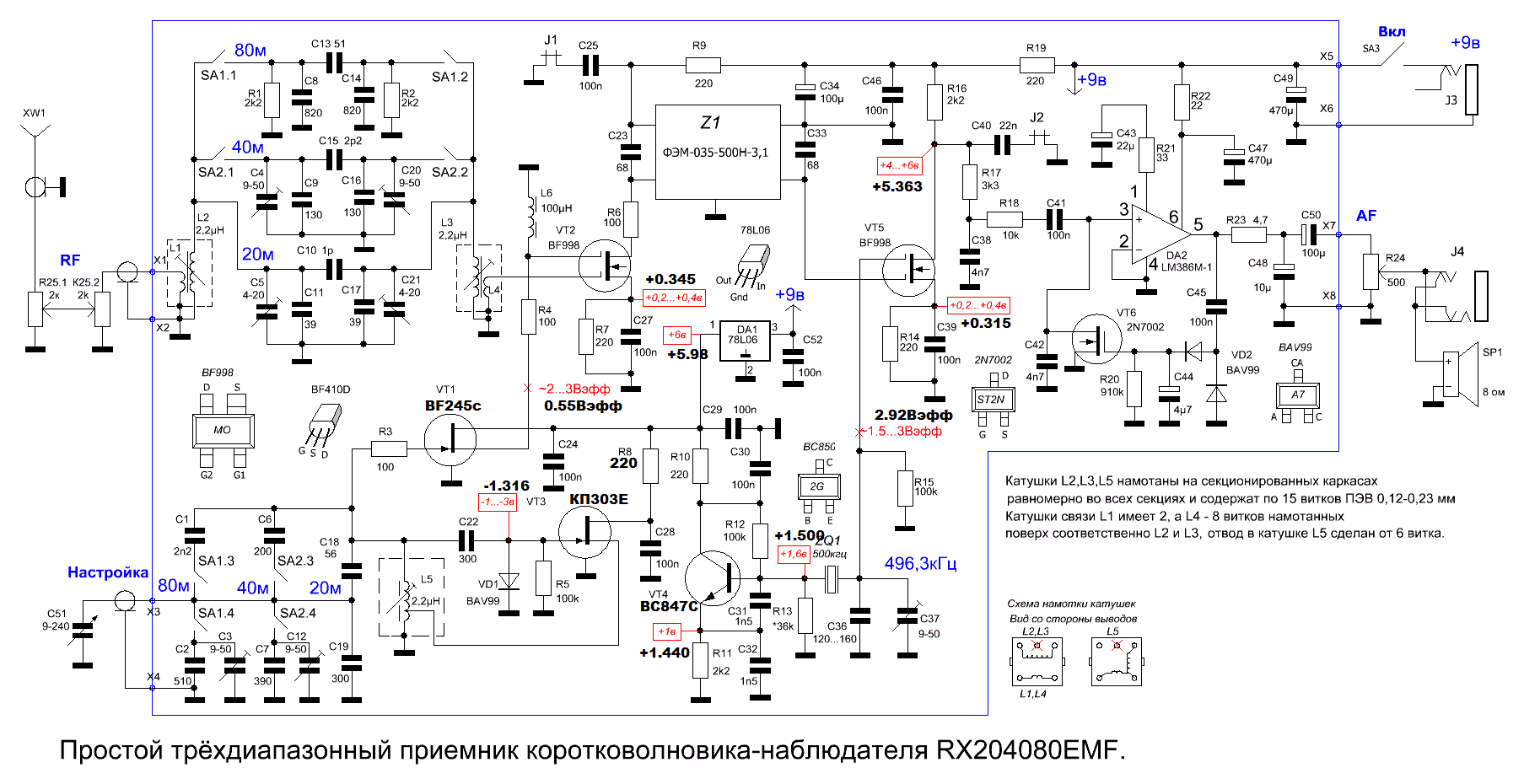

Сергей Эдуардович, Добрый вечер сделал замеры по контрольным точкам и отметил на схеме ! что то меня смущает выход с ГПД

[US5MSQ]

В целом все напряжения соответствуют, кроме напряжения на втором затворе VT2, оно маловато, но это не должно существенно сказаться на общем усилении.
Кп303Е не самый удачный выбор, у него напряжение отсечки одного уровня с напряжением питания, что само по себе снижает его усиление. попробуйте уменьшить
R8 до 22-33 Ом, а лучше, ели есть такая возможность, заменить его на дроссель 22-100 мкГн.
Измерьте напряжение на контуре ГПД. Если оно существенно ( в разы) больше, нежели на истоке VT1, то надо проверить исправность VT1,
Измерьте напряжение на втором затворе VT2, если оно существенно ( в разы) меньше, нежели на истоке VT1 и скорее всего либо он пробит, надо его заменить, либо неисправен дроссель L6 .

[morse]

В целом все напряжения соответствуют, кроме напряжения на втором затворе VT2, оно маловато, но это не должно существенно сказаться на общем усилении.
Кп303Е не самый удачный выбор, у него напряжение отсечки одного уровня с напряжением питания, что само по себе снижает его усиление. попробуйте уменьшить
R8 до 22-33 Ом, а лучше, ели есть такая возможность, заменить его на дроссель 22-100 мкГн.
Измерьте напряжение на контуре ГПД. Если оно существенно ( в разы) больше, нежели поступает на второй затвор VT2, то скорее всего он пробит, надо его заменить.

У меня есть J310 smd может поменять VT1 и VT3 на их?

[US5MSQ]

Сначала лучше определить , где же падает уровень сигнала ГПД

[morse]

Сначала лучше определить , где же падает уровень сигнала ГПД

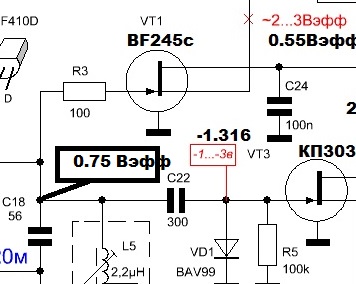

на картинке видно где сделал замер 0.75 Вэфф

[morse]

Разорвал цепь между транзистором VT1 и резистором R4 также 0,75Вэфф . Поменял резистор R8 на 22 ома VT1 , VT3 на j310 и стало 1.8Вэфф в точке R4 и VT1, и напряжения теперь в точке с22 и VD1 -2.25в
