Громкоговорящий ППП на германиевых транзисторах

[US5MSQ]

Здравствуйте.
Простая перестраховка
В нижней секции возможно заметное влияние (как на индуктивность, так и добротность) проводников или экрана печатной платы, да и охват секции магнитным потоком будет меньше.

[Tolik77]

Доброго время суток Сергей Эдуардович! Не могу разобраться в чем заковыка- собрал Ваш приемник и вот что имею. УНЧ ( 7ма ) и предварительный запустились без проблем - после касания правого вывода ФНЧ красивый и насыщенный рокот ( если можно так сказать ) на всю комнату. Антенный ввод окно второго этажа,длинна полотна 35 м. Настроил все по Вашей методе -станции 80 и 40 принимаю,стабильность ГПД в норме ( стоят почти как вкопанные). Слушаю все четко и без искажений.
НО слушаю так что динамик почти возле уха (тихо но стабильно) .В чем может быть причина? Питание ГПД 6в повышал до 8в, -входной контур ставил с катушкой связи и с отводом,диоды смесителя кд503А/ кд522/ кд521 подбирал (522 вообще штук 150 есть ) на диодах 0.9в.,транзистор генератора кт315,3102,316 менял - результат один и тот-же. Спасибо!

[US5MSQ]

Здравствуйте.
При такой антенне ППП должен оглушительно орать Так же как при прикосновении к выводу катушки ФНЧ динамик должен реально подрыгивать от рёва.
Очевидно, что мало общее усиление ППП. Настройку лучше делать по инструкции, приведённой здесь viewtopic.php?f=23&t=372
Прежде всего проверить/настроить режимы по постоянному току, затем выставить уровни ГПД на смесителе и настроить катушки входного контура в резонанс при подключённой антенне. Если не поможет, то нужно проверять все детали на исправность и начать с межкаскажных электролитов, проверить их можно временно поддключая параллельно такой же или с большей емкостью.

[Ivan_Ivanov]

после касания правого вывода ФНЧ красивый и насыщенный рокот ( если можно так сказать ) на всю комнату.
НО слушаю так что динамик почти возле уха (тихо но стабильно) .В чем может быть причина? Питание ГПД 6в повышал до 8в, -входной контур ставил с катушкой связи и с отводом,диоды смесителя кд503А/ кд522/ кд521 подбирал (522 вообще штук 150 есть ) на диодах 0.9в.,транзистор генератора кт315,3102,316 менял - результат один и тот-же. Спасибо!

Судя по "симптомам", я предполагаю обрыв в одной из из обмоток, магнитной головки ФНЧ.
Или её же банальный непропай выводов.
Для проверки этого предположения достаточно коснуться ЛЕВОГО по схеме вывода головки.

[Tolik77]

Здраствуйте! МГУ пропаяна точно и прозваниваются обмотки одинаково.Прикасании к левому выводу ФНЧ гул УНЧ есть, немного слабее.Для интереса ставил сендастовую (советс.3д.- дальше бумага оборвана) и с китайской мыльницы -эффект тот-же.ППП то принимает только тихо.Антенна точно в норме.

[Ivan_Ivanov]

Здраствуйте! МГУ пропаяна точно и прозваниваются обмотки одинаково.Прикасании к левому выводу ФНЧ гул УНЧ есть, немного слабее.Для интереса ставил сендастовую (советс.3д.- дальше бумага оборвана) и с китайской мыльницы -эффект тот-же.ППП то принимает только тихо.Антенна точно в норме.

Фотографию монтажа увидеть можно?

[Tolik77]

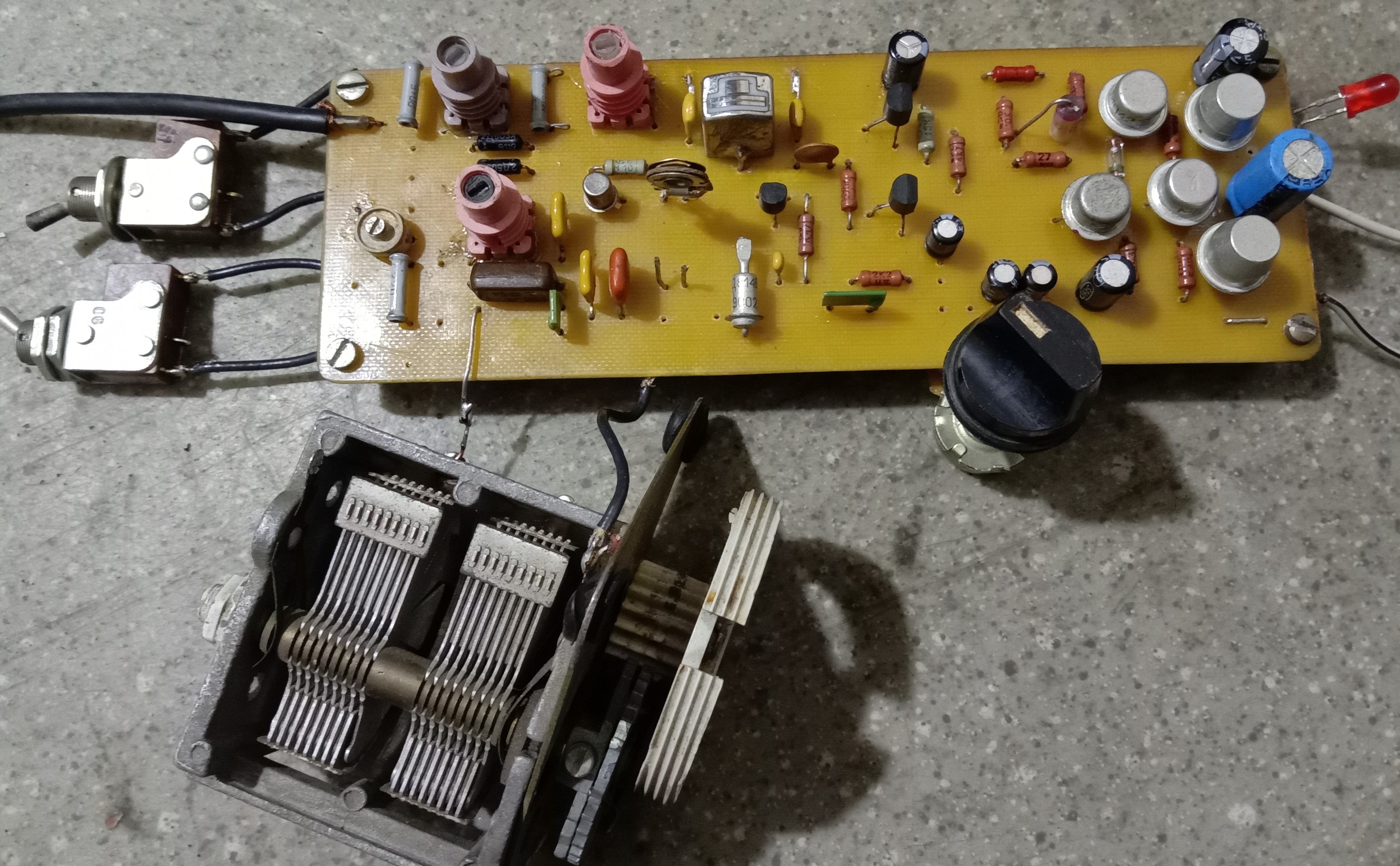

Доброго здоровья! Вот и мой слухач.Спасибо Сергей Эдуардович и Ivan_ Ivanov за оказанные советы. Теперь по делу - ППП на данный момент запущен на 3.5 Мгц. Работает отлично (динамик рвет по полной как Тузик грелку )Причина-подвел в предварительном УНЧ МП28 или МП41А,какой не знаю просто заменил подобрав режим ( подберу другие- пока слушаю). Впаял временно КТ3107Е на входе и КТ3107Л вторым.Аппарат сразу ожил.Удачи автору и коллегам по паяльникам!

[US5MSQ]

Здравствуйте.
Поздравляю с первым успехом!
Осталось только разобраться с удалёнными транзисторами. Можно было их не выпаивать и просто проверить и подобрать режимы по постоянному току.

[DimonUral]

Здравствуйте!
Давно тут не был. весной некогда было заниматься приемником, вирус, дежурства на работе на постах... Лето выдалось хорошее, дача, гараж, ремонты, поездки с палатками на отдых, вобщем тоже не садился за паяльник. Летом пару недель пришлось "изолироваться" на даче. Привез туда Ишим, Тексан, а в гараже откопал залежи древностей, старую отцовую макетку, еще из 80-х, от тогда радистом был, много чего делал, и даже книжку Полякова - Азбуку. В общем решил собрать приемник на макете, почти как у вас на пятаках. Интернета там нет, поэтому книжка "заставила" включиться мозг. За пару вечеров собрал приемник в вашем варианте, еще день ушел на настройку. Из приборов стрелочный тестер, Ишим и Тексан-310ЕТ и китайский измеритель LC-100A. Чудо, но в диаппазоны вроде точно попал, настраивал по книге и еще на тексане настраивался на край диапазона, искал любителя, и на приемничке пытался попасть на него.
На длинную веревку-полевик принял весь бывший СССР и много зарубежья, я был просто шокирован, макетка, все на фанерке собрано и так ловит!
Потом приехал младший брат из Новосибирска и выпросил у меня это чудо.
Сейчас появилось время и желание собрать этот приемник уже капитально, на нормальной плате, в корпусе, с АРУ и S-метром.
Но закралась мысль, собрать его на 40м и 20м. Сергей Эдуардович, скажите, как на ваш взгляд мастера, возможен такой вариант, и какие должны быть параметры контуров? Вроде сел за расчеты, но еще больше запутался, 20-й диапазон шире на четверть, не понимаю как все свести воедино.

[US5MSQ]

Здравствуйте.
Не всё так просто. В коммутации ГПД своего двух диапазонного ППП всего одним растягивающим конденсатором, фактически сужающим на 40м диапазон перестройки примерно в 2 раза, Владимир Тимофеевич использовал то обстоятельство, что диапазон 80м как раз примерно в 2 раза шире 40 м диапазона.
Для варианта 40 и 20м такой вариант коммутации диапазонов не подходит, если только Вас не устроит перестройка шириной примерно в 100 кГц на 20м.
