Прямо чудеса в решете...
Может транзисторы применили с супер усилением? Сейчас не редкость 2N3904 с беттой 400 и даже более.
Пока ничего умнее не могу посоветовать, как увеличить С61 до получения устойчивого усиления - можно вплоть до 1500 пФ - это немного завалит верха, но не критично.
US5MSQ писал(а):Прямо чудеса в решете...
Может транзисторы применили с супер усилением? Сейчас не редкость 2N3904 с беттой 400 и даже более...
Нормальное явление. Недавно купил пару десятков Вс550С, все на одном картонном блистере. Н21е - 500, плюс-минус маленький лапоть.
Вспомнилось «...все равны, как на подбор, с ними дядька Черномор...» . Сначала думал, что китайский измеритель врёт. Перепроверил на старом ТЛ-4, всё правильно оказалось.
Проблемы возбуждения решаю путём заведения развязки по питанию на каждый (!) транзистор. Резистор плюс электролит параллельно с керамическим конденсатором. Но это если макетка или своя плата. На готовой или приобретенной плате этого, конечно не сделаешь.
Придётся...
US5MSQ писал(а):... Может просто попробовать заменить Т14 на другой экземпляр
Да, именно так, старенький Кт315 решит все проблемы.
315 неудобен к установке ,поставил кт3102 !! эврика возбуд пропал,напряжения в контрольных точках пред унч в указанном диапазоне
попробоовал коснуться пинцетом эмиттера т13 фонок в динамике есть но не сильный...буду думать что так и должно..

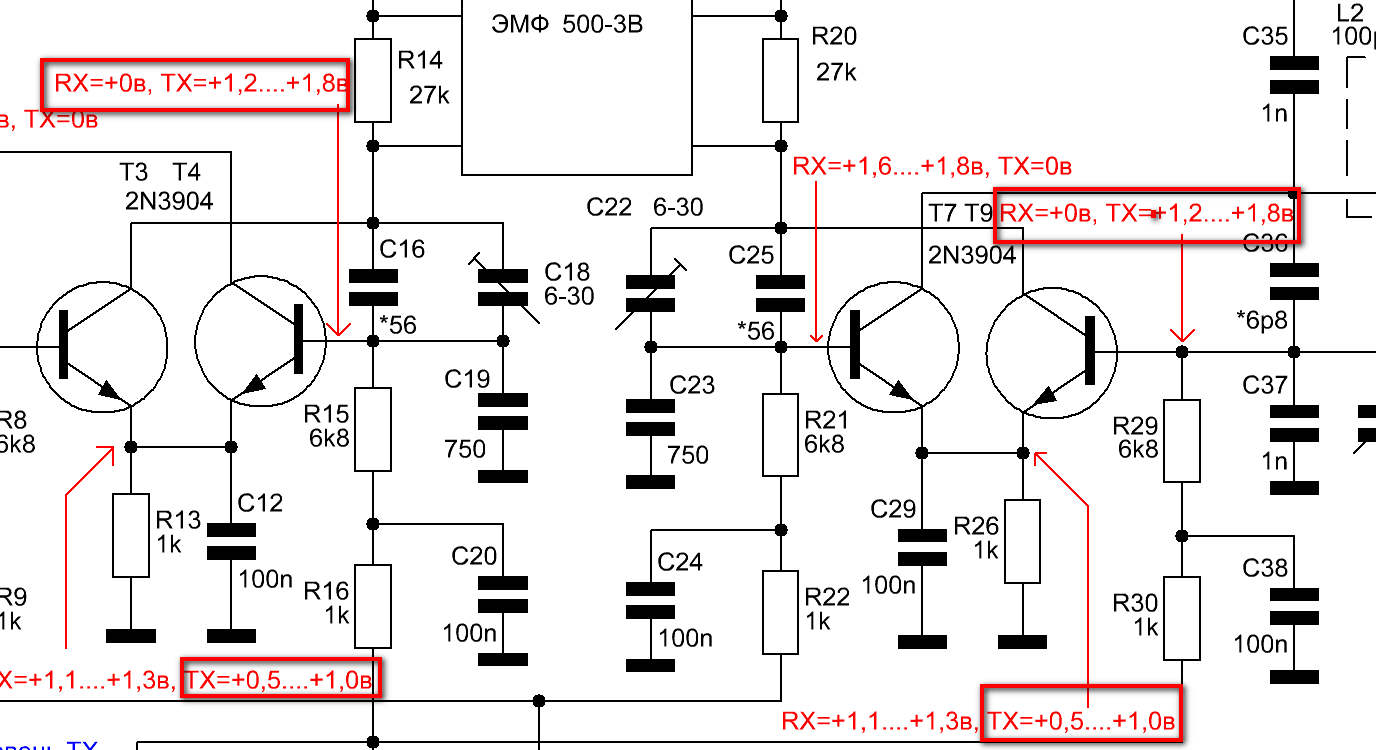

далее начал промерять напряжения которые указаны по схеме
немогу получить нужные напряжения в этих точках
делал всё по описанию R11 в средем положении на среднем выводе в режиме передачи 0.62 вольта
Давид, не могу посмотреть фото на радикале, не понятно, почему не выкладываете его здесь?
Что касается режимов транзисторов реверсивного УПЧ, то они в основном зависят от напряжения на светодиоде - на схеме указаны для случая 1,8В, у Вас, насколько могу разглядеть, напряжения чуть ниже, похоже, что светодиод на 1,6 В. Так что всё нормально.
p.s. Напряжение на светодиоде 1,6 В что на мой взгляд даже предпочтительнее, т.к. будет немного ( процентов на 20) меньше начальное общее усиление приёмного тракта и, соответственно, меньше уровень собственных шумов. Для комплектации набора я не нашёл 3 мм светодиодов с падением 1,6В, потому пришлось комплектовать с напряжением 1,8 В + транзисторы 2N3904 с повышенным усилением (других уже не выпускают) в результате получилось повышенное общее усиление приёмного тракта (в диапазоне от 500 до 700 тыс.) и уровень собственных шумов примерно 70-90 мВэфф - многовато, как на мой вкус, В моём первом варианте реверсивного тракта было соответственно 300-400 тыс. и примерно 40 мВэфф. Впрочем этого можно легко добиться, подобрав дополнительный резистор, включенный между анодом светодиода и 0R1, гасящий избыток напряжения на нём, но я не стал вводить эту дополнительную настроечную операцию, т.к. тоже самое с успехом выполняется штатной регулировкой РРУ.
светодиод у меня ал307в (зелёный) напряжение на светодиоде 1.9в
пределы регулировки 0r1 0.6-1.9в
Движок R11 (уровень тх)в среднем положении
в режиме тх на верхнем выводе R11 1.3в на движке 0.6в

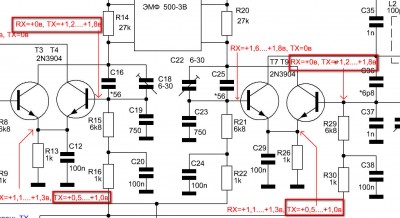

соответственно не получаеться как должно быть по карте напряжений в режиме тх на базах т4 и т9 +1.2....1.8 у меня там 0.6в соответстенно и на эмиттерах этих же транзисторов у меня ничего нету
Ну так поставьте движок R11, так чтобы на базы поступало примерно 1В - это начальные установки, чтобы схема "задышала", и будут подкорректированы в процессе регулировки уровней передачи.
... я просто дословно воспринимаю мануал
если написано что R11 в среднее положение ,то значит ставлю его в среднее и произвожу измерения
обведённое это "должно быть в этом диапазоне" или "пределы изменения"
R11 могу максимум выставить только 1.3 вольта
соответственно на эмиттерах получаеться только 0.6 в
. Сначала думал, что китайский измеритель врёт. Перепроверил на старом ТЛ-4, всё правильно оказалось.
