Громкоговорящий ППП на германиевых транзисторах

[Sany69]

Дроссель зашёл на ура. Показания точные, помех нет. На ферритовой чашке частота по нулям. Возможно 15 витков для этой шкалы маловато.

[Sany69]

Сергей Эдуардович , рано я обрадовался. Цифровая шкала занижает показания на 80м но 40 кГц а 40м на 60 кГц. Конденсатор уменьшил до 18 пф , если меньше перестаёт показывать шкала на 40м . На 80м работает . Где-то вродебы вы писали про это, не могу найти.

[Sany69]

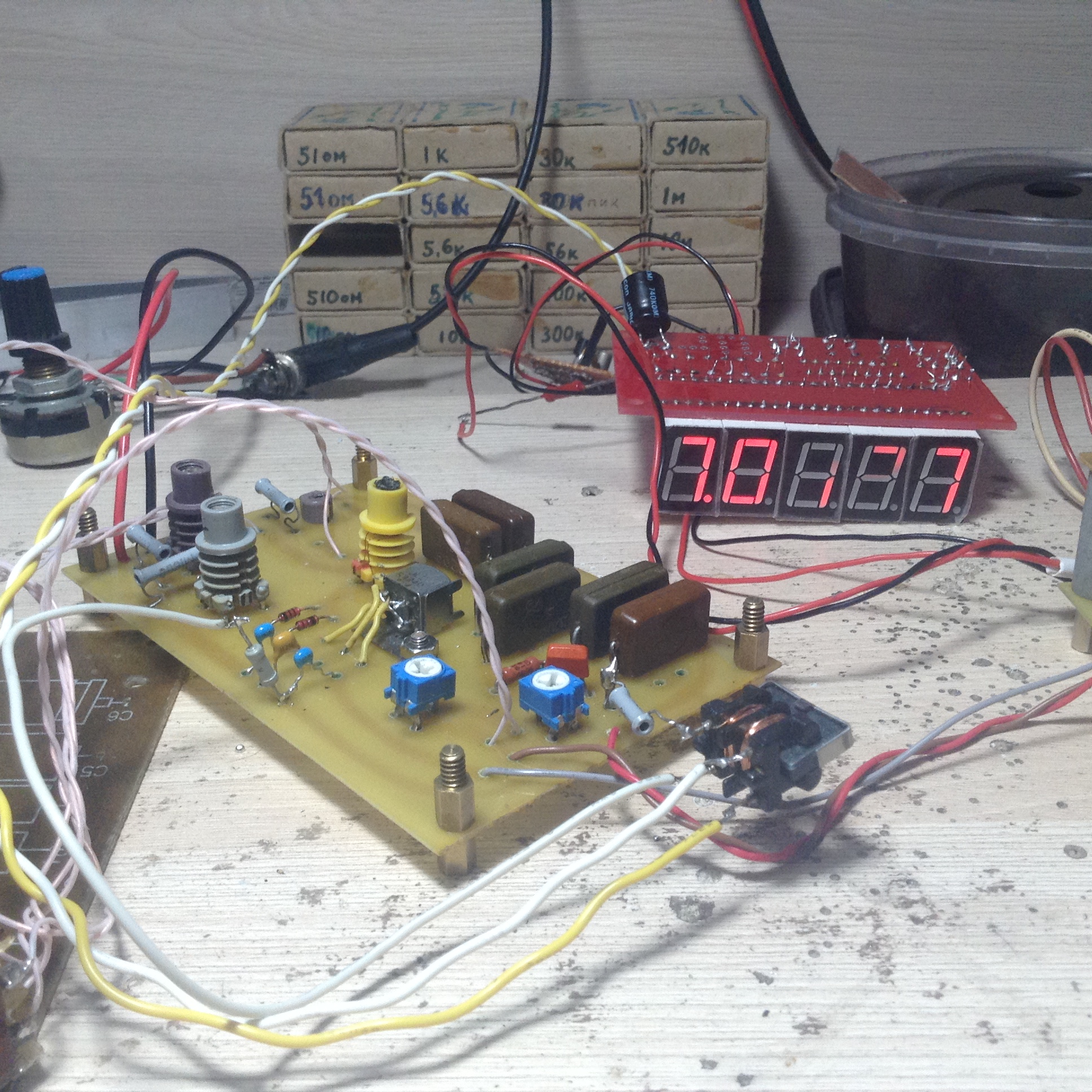

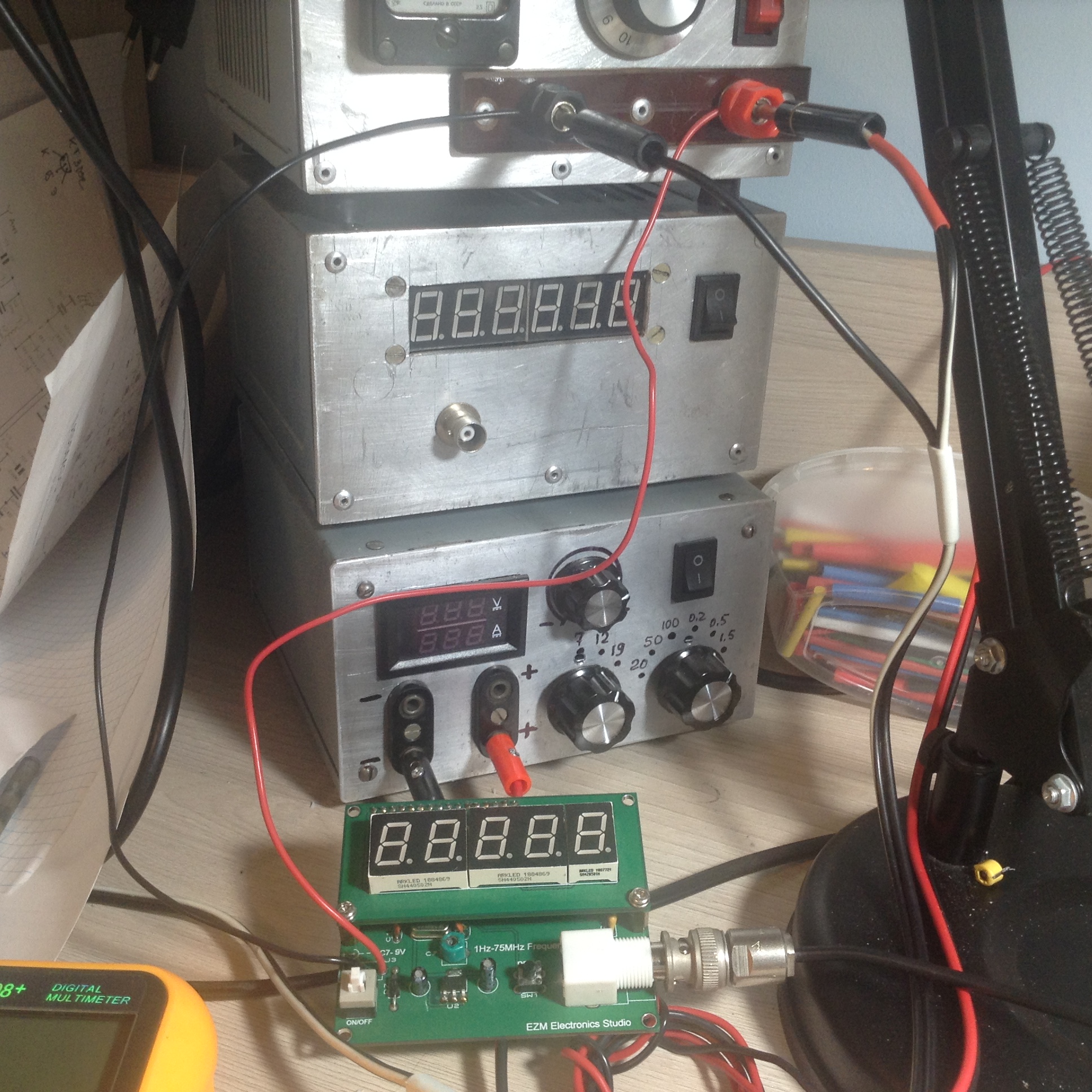

Вернул кварц на 20 МГц обратно и сравнил споказания с частотомером. Шкала завышает 1750 на 10кгц а 3500 на 4кгц. Так завышает а с кварцем на 10 МГц занижает непонятно.

[US5MSQ]

Значит надо точнее подстроить частоту кварцевого генератора или поставить более удачный кварц. И хорошо бы повысить чутье Вашей ЦШ, применив входной усилитель, такой же как у моих ЦШ

[Sany69]

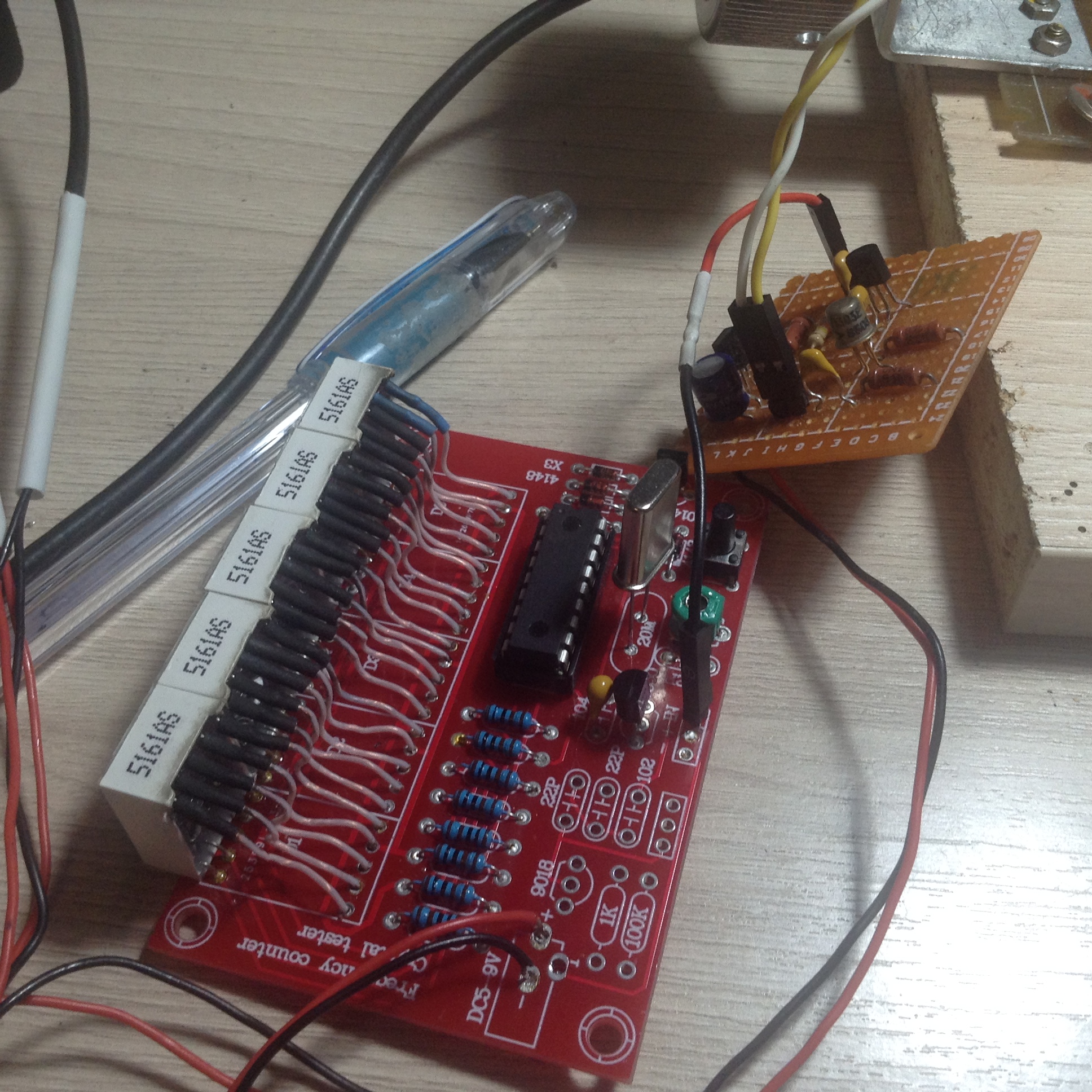

Входной усилитель вот по этой схеме собрал. А кварцы на 10мгц отечественные выдраны из какой-то военки 2 штуки с обеими показания одинаковы. Других нет. Может дадите свою схему?

[US5MSQ]

см. здесь viewtopic.php?f=23&t=352
Значит нужно поточнее подобрать емкость с обеих сторон кварца - если занижаются показания то их увеличить, если зывашаются, то уменьшить.

[Sany69]

у этих двух показания совпадают по ним приемник и настраивал. А этот завышает на частоте 1750кгц покажет 1760 Кгц Замена кварца , пподстроичника не на што не влияет. Максимум подстройки 100-400 герц. Откуда взялись 10000 герц разницы и как от них избавится.

[Sany69]

Есть bt961 ,подойдёт? И чем выводным заменить диодную сборку и второй транзистор? Спасибо за терпение.

[US5MSQ]

Кварц нужен китайский -он хорошо "тягается" по частоте. BF961 подойдёт,
биполярный транзистор можно любой ВЧ, только подобрать базовый резистор до половины напряжения на коллекторе

[Sany69]

Постепенно уменьшая емкости дошёл до 2 пф меньше нет. Удалось уменьшить разницу с10000ггерц до 8000 герц. Все равно много. Ещё уменьшать?
