Трансивер STEP

[Mityaj]

Ну избыток усиления можно же уменьшить, просто я такой использую и оценка отлично, подскажите как его лучше согласовать

[Mityaj]

И ещё вопрос Сергей Эдуардович, обязателен ли конденсатор С62 после резистора 100 ом у операционного усилителя?

[US5MSQ]

Это RC фильтр по цепи питания, если убирать емкость, то надо убрать и резистор, но я бы на всякий случай оставил

[Mityaj]

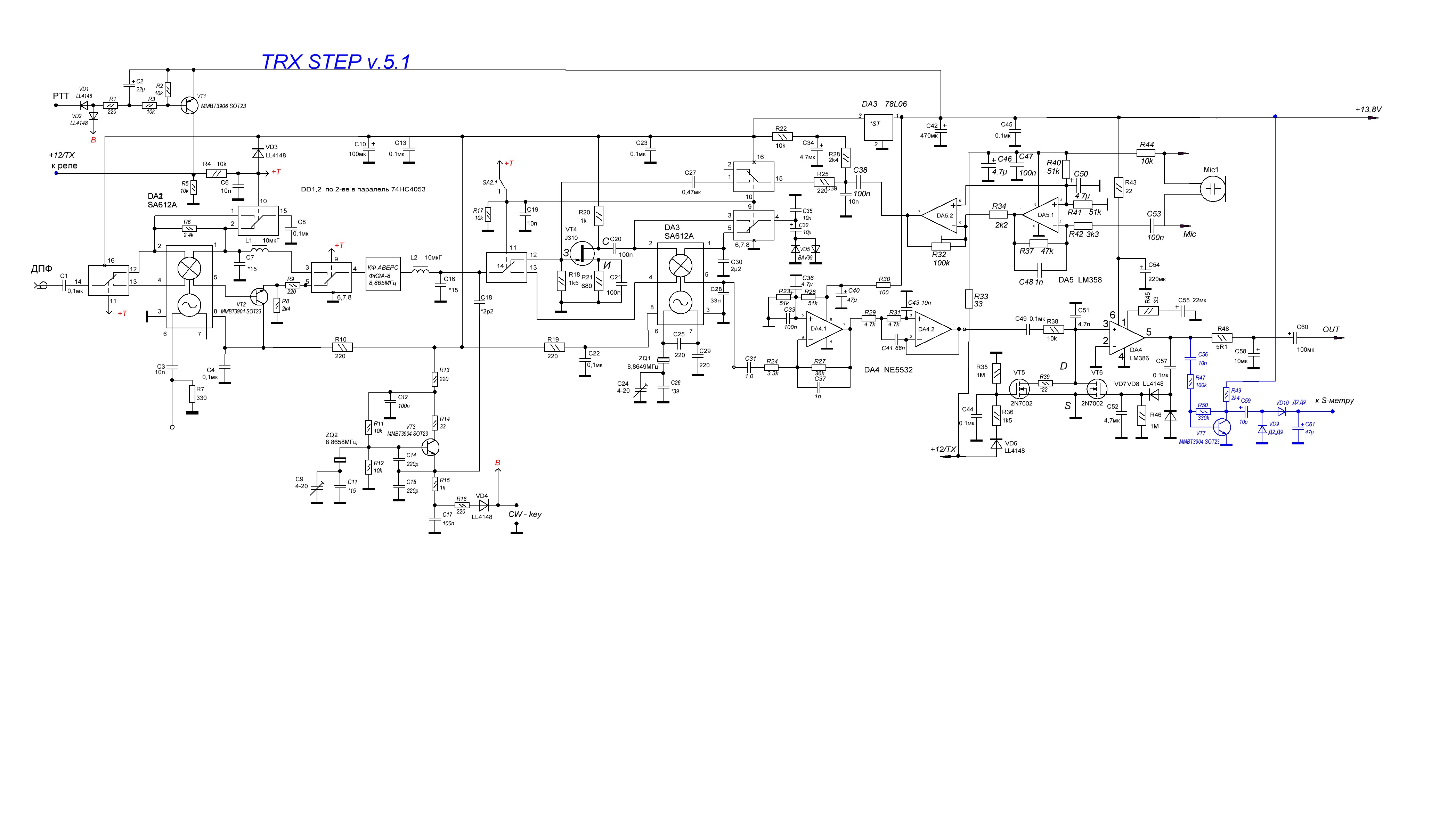

Сергей Эдуардович не могли бы вы глянуть эту схему на наличие ненужных компонентов
Спасибо

[US5MSQ]

Мда...
На предыдущей странице мы обсуждали, какие изменения разумно сделать, а воз и ныне там...
1.Дополнительный микрофонный усилитель в таком виде здесь не нужен, т.к. для исключения перегрузки модулятора SA(NE)612 на его вход нельзя подавать модулирующее напряжение больше 16 мВэфф (48мВ Up-p), а такое (и даже большее!) напряжение выдаёт электретный микрофон при громком "А". Т.е. имеет смысл оставить мой вариант подключения микрофона. Диодный ограничитель, тем паче на кремниевых диодах, при таких уровнях неэффективен, т.е. можно смело убрать С32VD5. Если хочется повысить энергетическую эффективность передатчика введением диодного ограничителя, диоды можно поставить параллельно R32 и его регулировкой можно будет изменять уровень компрессии. Выходной уровень такого ограничителя примерно 0,25-0,3 Вэфф, т.е. перед подачей его на модулятор его надо будет ослабить примерно в 20 раз.

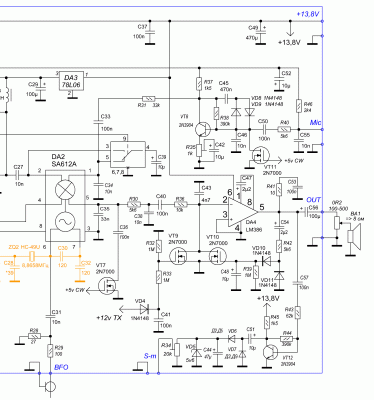

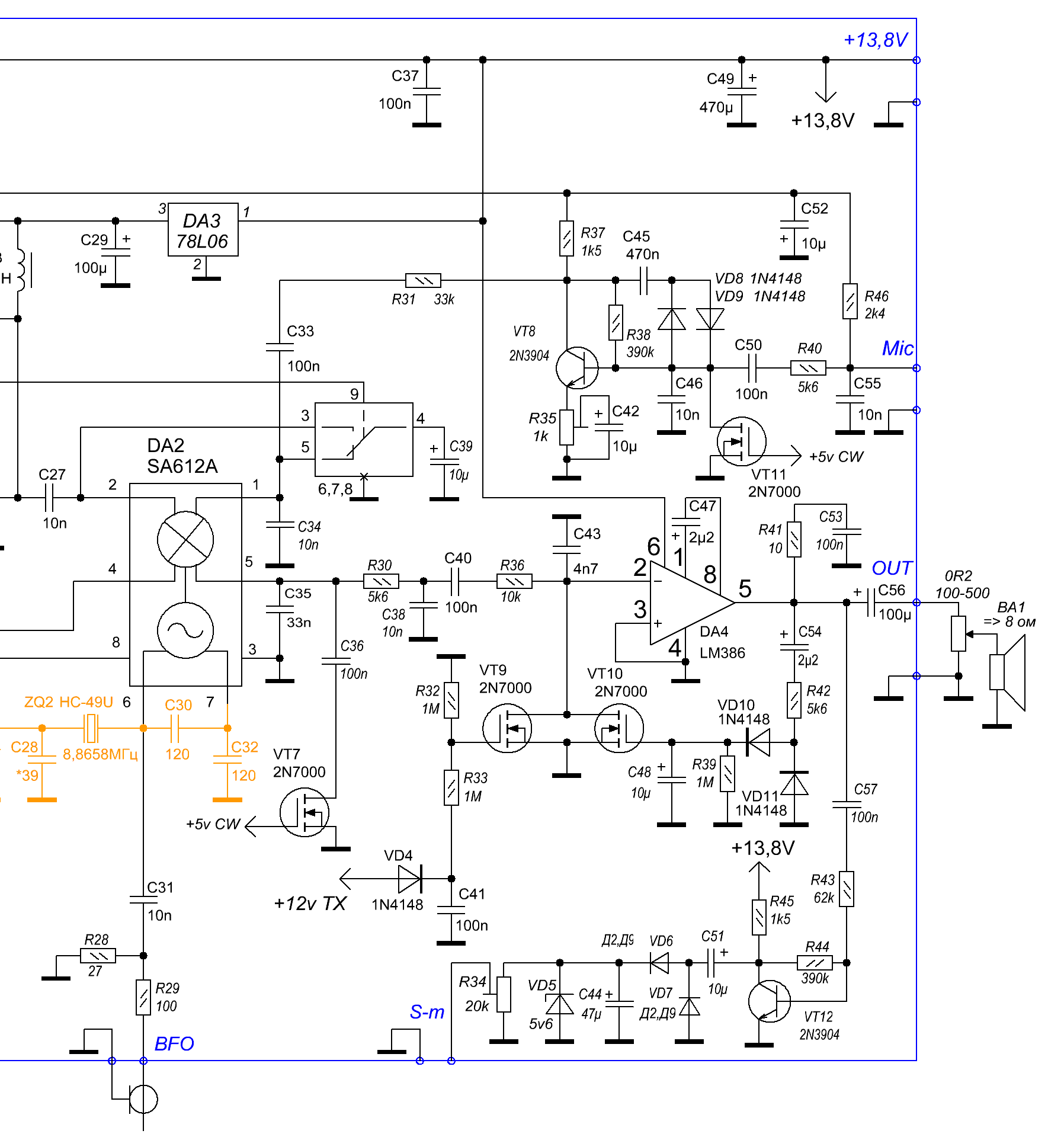

Пример подобного решения в приложении.
2. введённый каскад на ОУ имеет усиление по напряжению примерно Ку=R27/(R24+1,5кОм)=7,5, что несколько избыточно, поэтому имеет смысл уменьшить усиление LM386, для чего убираем R45, а С55 уменьшаем до 4,7-10 мкФ и включаем между выводами 1 и 8 (плюсом к выводу 1), тем самым снизим его усиление примерно в 2,5 раза. Остальную корректировку усиления, если потребуется, производим подбором R27

[Mityaj]

понял знач мою затею с микрофонным усилителем в топку

[Mityaj]

Сергей Эдуардович у меня ещё один глупый вопрос
можно ли 74hc4052 использовать в ДПФ вместо реле

[US5MSQ]

В 50-омном тракте нельзя, т.к. сопротивление открытого ключа того же порядка (примерно 45-50 Ом) и будут очень большие потери. Можно их применить в ПДф разве что с стороны, где сопротивление источника/нагрузки более 500 Ом.

[Mityaj]

Жаль, а так бы удобно было, знач только диоды остаются

[Mityaj]

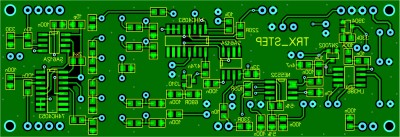

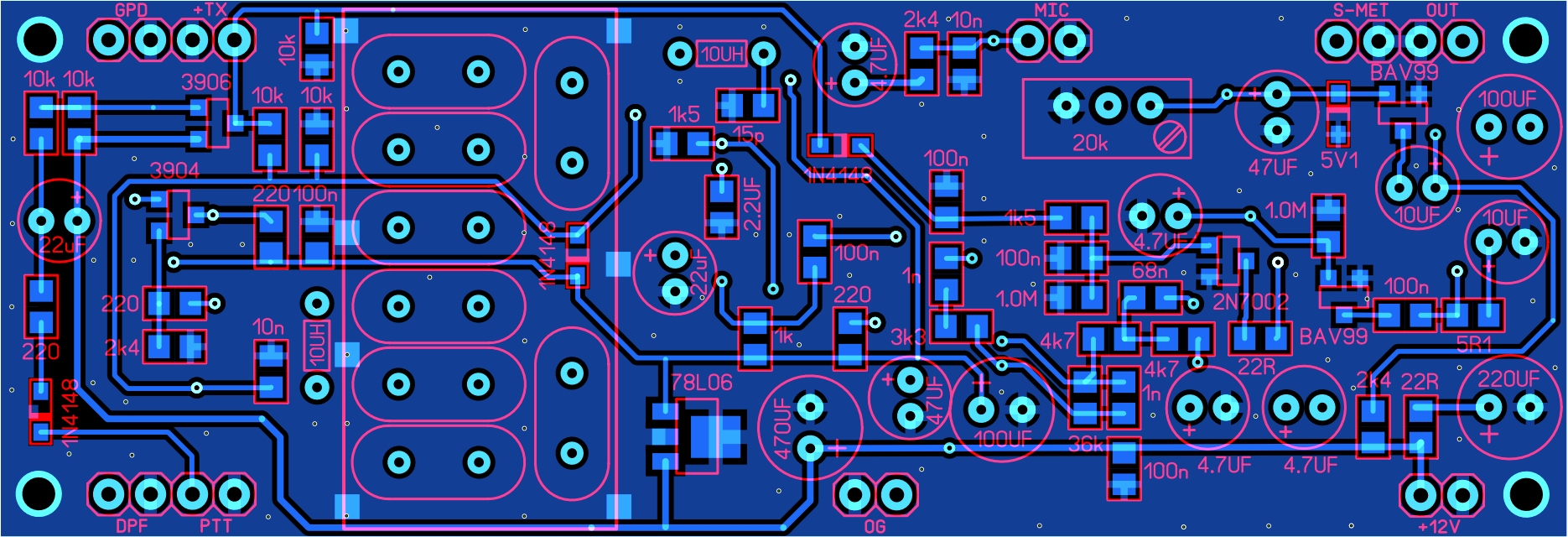

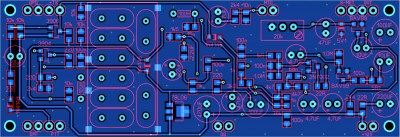

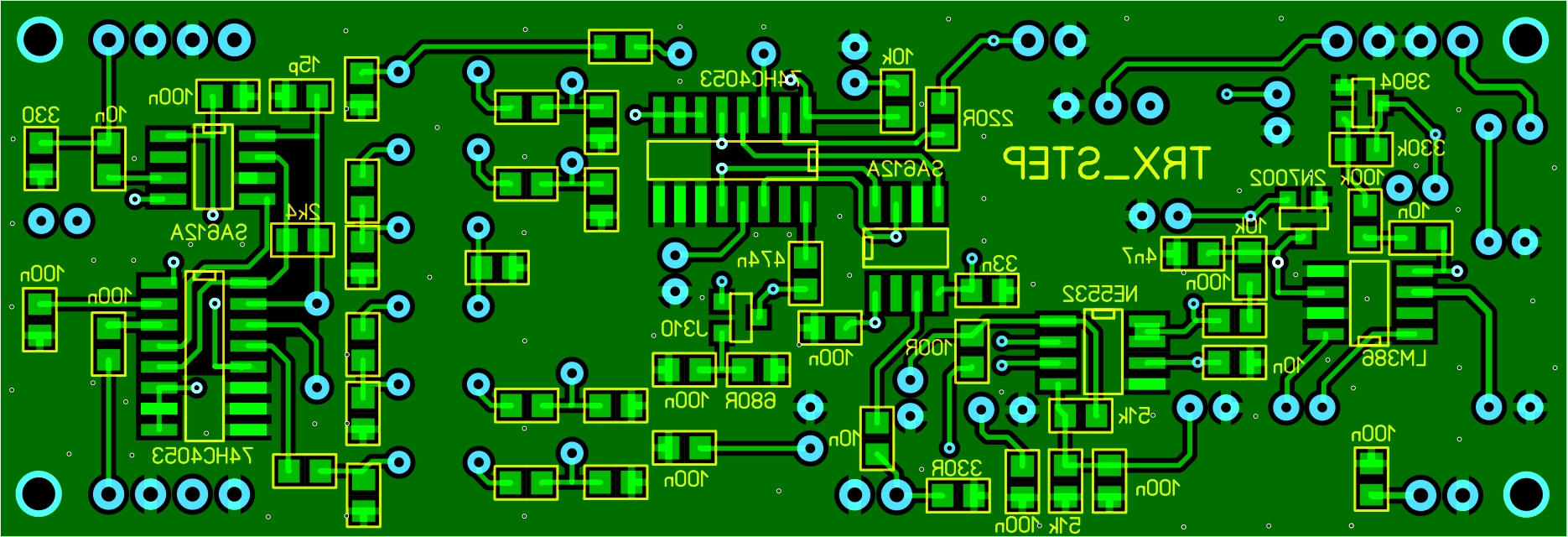

Вот такая получилась
