Тестовый стенд КФ US5MSQ

[rk3qj]

Подобрал сопротивление до 4.2 в.
Откалибровал НВТ с питанием и перемычкой.Все уровни не поднялись при подключонном стенде.На выходе нвт от100000 и до 75 мгц уровень вч 0.35-0.5 в.в режиме гпд.Незнаю как сохранить графики .Получается один и тотже,чтобы показать все.Вместо 3906 ставил 361 тоже самое.на входе стенда вч есть на выходе нет.Хотя все транзисторы исправны.Как на форуме добавлять фото и файлы?????.

[US5MSQ]

В программе NWT есть вкладка "Графики" где можно сохранить и показать одновременно до 6 графиков. Нажимаем кнопку "взять"(захватить) и затем "Показать"
Чтобы в сообщении добавить вложения (иллюстрации, фото, графики и пр.) нажмите внизу экрана кнопку "Добавить вложение", откроется стандартное окошко там же будет список допустимых файлов, если требуемого расширения в списке нет, то можно его вложить в виде архива ZIP.

[rk3qj]

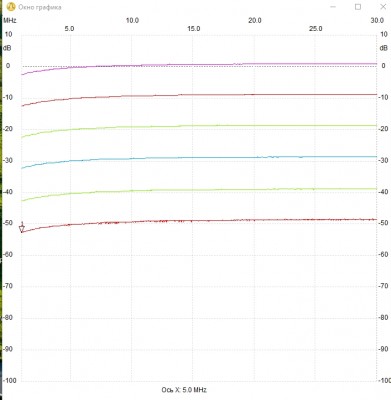

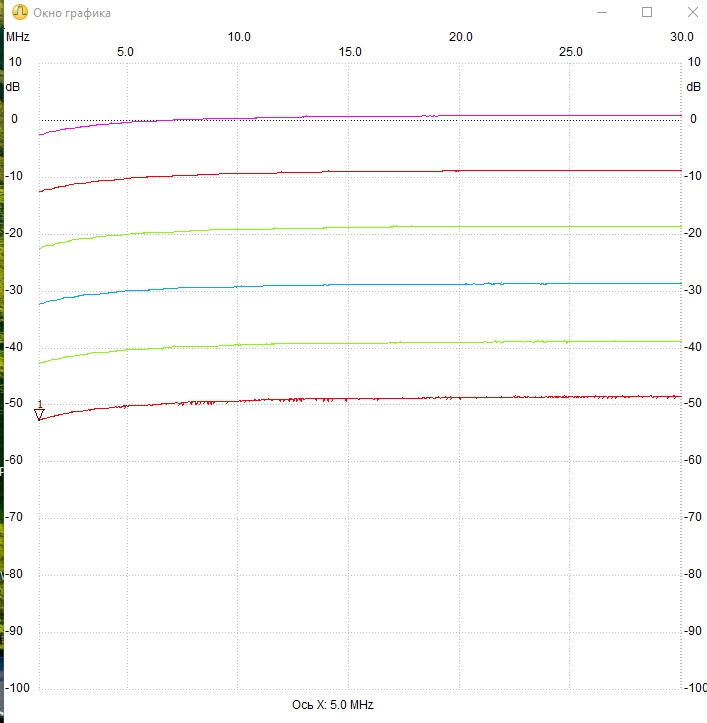

Это калибровка с перемычкой вход и выход.Что неправильно я сделал.

[rk3qj]

ФНЧ ПОКА БЕЗ ЭКРАНА

[rk3qj]

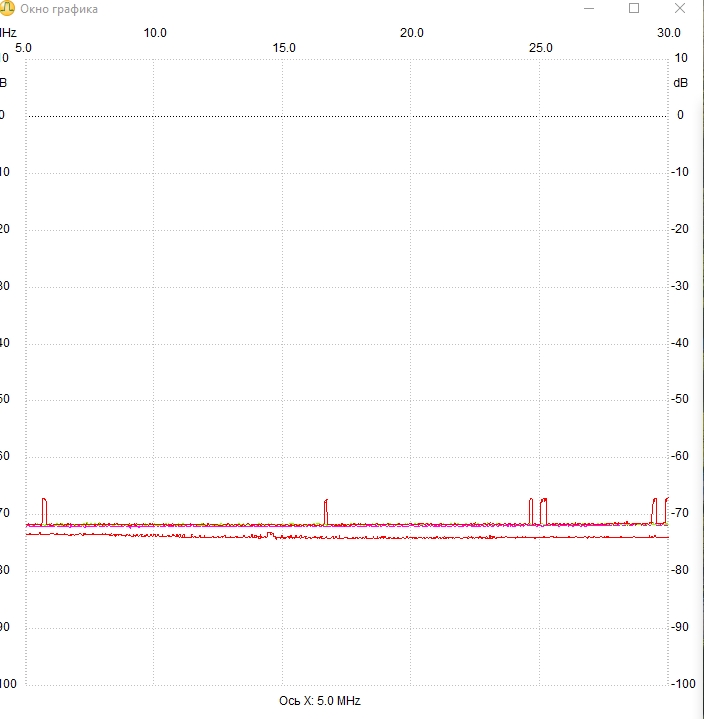

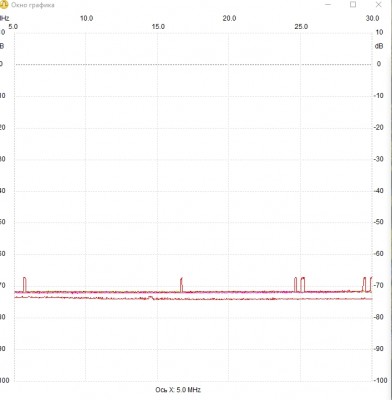

Это при подключонном стенде без питания и перемычки уровни 20.30.40.50 примерено в одной линии

[US5MSQ]

Это калибровка с перемычкой вход и выход.Что неправильно я сделал.

Здравствуйте.
Да вроде бы всё правильно.
С наступающим Новым Годом!

[rk3qj]

Меня смущает ,что линия поднята чуть выше отметок.Или это уровень выхода со выхода на вход без нагрузки.
Я смотрю у других кто выкладывал файлы вроде они ближе у уровням сетки.
Загиб к верху это подьем ФНЧ.Вродебы я его регулятором уровня снижал при настройки и была прямая линия с загибом вниэ на 75 мгц.Позже праздников выложу другие графики для консультации.Спасибо
С новым годом .Добра,счастья успехов.

[US5MSQ]

Такая АЧХ обусловлена неравномерностью передачи в максимально широкой полосе обзора как ФНЧ, так и буферного усилителя. Впрочем, при желании её можно скомпенсировать включением функции математической коррекции. Но, как правило, в этом нет особой необходимости, т.к. при реальной работе/настройке фильтров диапазон перестройки будет существенно меньше и после проведения калибровки в этом, более узком, рабочем диапазоне частот никакой сколько нибудь значимой неравномерности АЧХ стенда просматриваться не будет.

[rk3qj]

Сегодня проверил уровень выхода.Без нагрузки показал 0.48 вольта.С нагрузкой 50 ом 0.25 вольта .Это нормально или нет.NWT7 по автору.

[US5MSQ]

Нормально. У меня чуть больше - под нагрузкой примерно 0,3Вэфф
