Приемник наблюдателя Полякова ж.Радио, 1976,№2

[US5MSQ]

Да всё по классике - ставим на вход резистор 51 Ом, усиление на максимум, измеряем напряжения собственных шумов на выходе и общий Кус, одно делим на другое и получаем искомое

[Ivan_Ivanov]

Как посчитать общий Кус?
Какой уровень шумов на выходе должен быть у данной схемы?

[Ivan_Ivanov]

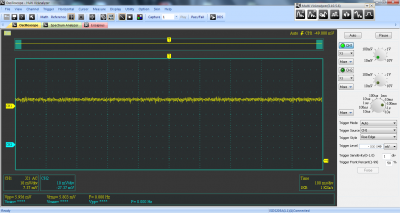

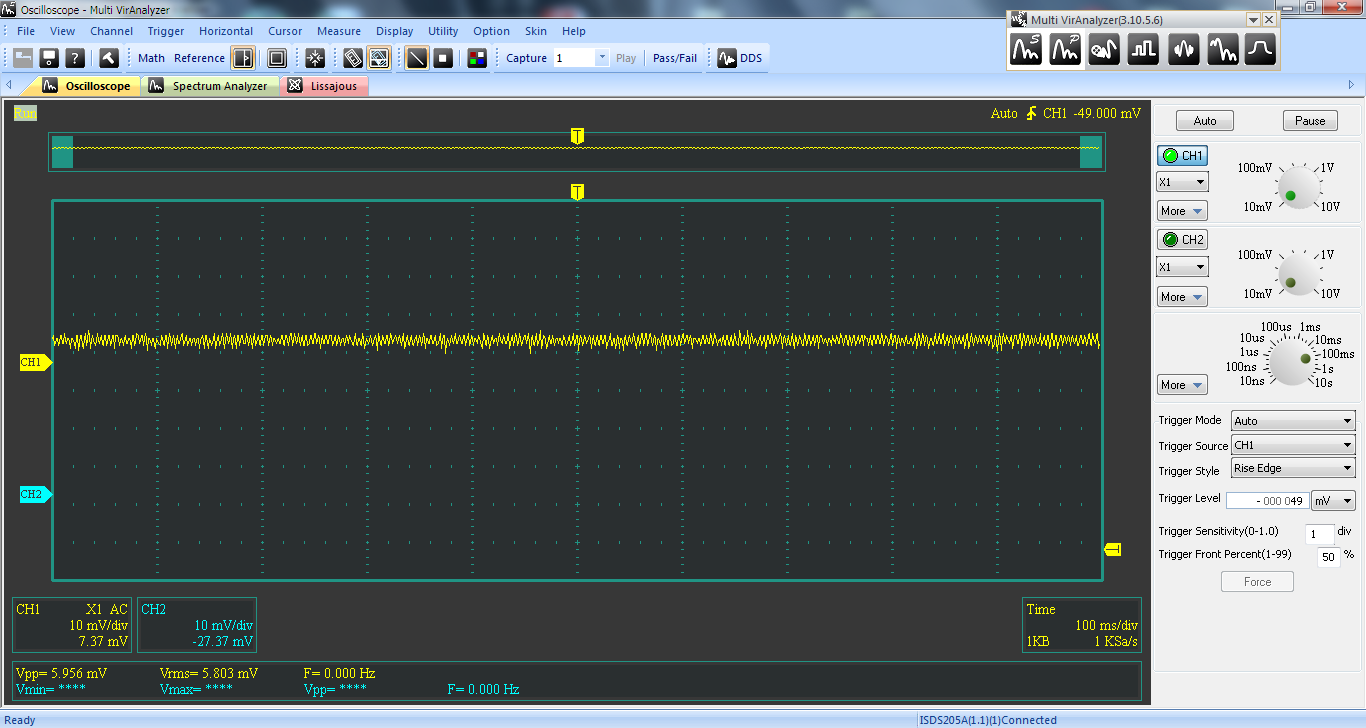

На прилагаемом скриншоте, уровень шума на подключенной динамической головке сопротивлением 4 ома.

[US5MSQ]

Как посчитать общий Кус?
Какой уровень шумов на выходе должен быть у данной схемы?

Это надо не считать, а измерять:
Выходные шумы милливольтметром или осциллографом
Кус- измерив выходное напряжение при подаче с ГСС испытательного сигнала калиброванного уровня примерно в 2-3 раза больше ожидаемой чувствительности (выходное напряжение должно превышать собственные шумы примерно в 6-10 раз)

[Ivan_Ivanov]

Спасибо.
Если правильно понял, то Кус=Uвых/Uвх, при напряжении с ГСС на уровне RST 59 или 50 мкВ.
Так верно?

[US5MSQ]

Формула правильная.
Уровень входного сигнала выбираем небольшой, дабы не срабатывала АРУ. Как правило такой, чтобы уровень выходного сигнала превышал в 6...10 раз уровень собственных выходных шумов

[Ivan_Ivanov]

Как отразится на уровне шумов приёмника, то что полоса пропускания его ФОС сравнительно широка?
В моём экземпляре приёмника стоит пьезофильтр с полосой 10 кГц.

[US5MSQ]

Напряжение собственных шумов пропорционально квадратному корню из полосы пропускания

[Ivan_Ivanov]

Запись приёма.
В начале записи включается-выключается-включается фильтр по НЧ на магнитной головке.
В конце записи подстраивается преселектор по входу (ДПФ в приёмнике нет).

Эфир.zip

(940.3 КБ) 146 скачиваний

[US5MSQ]

На мой взгляд, Ваш приемник хорошо принимает и положительный эффект от включения ФНЧ есть
