Понятно, что я шунтировал мультиметром затвор на массу. Но там затвор подтянут на массу резистором 220кОм. Потому ожидал, ну хотя бы не меньше вольта. Но если нормально, будем отправлять. Спасибо Сергей.
- US5MSQ
- Сообщения: 5166
- Зарегистрирован: 07 фев 2016, 09:29
- Позывной: US5MSQ
- Откуда: г. Киев
- Контактная информация:
Re: Простой трехдиапазонный ППП
Приветствую всех. В "личку" поступили вопрос:

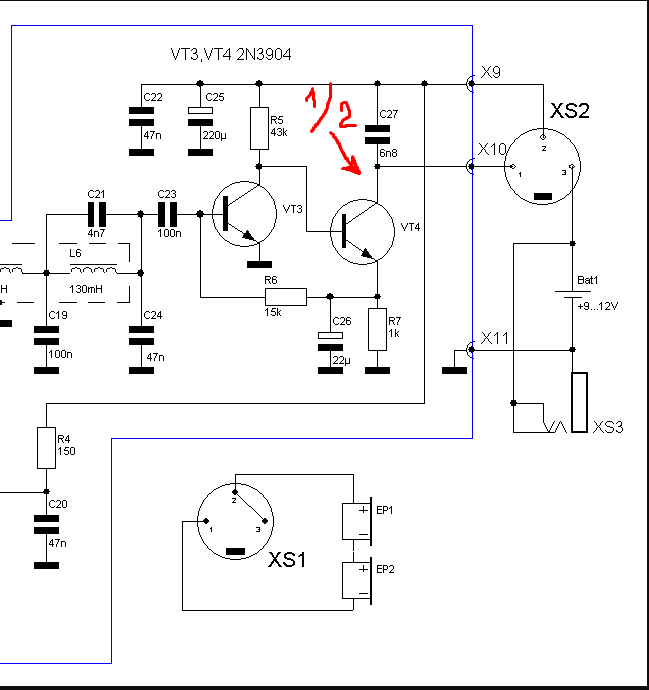

"Добрый день Сергей Эдуардович. Подскажите пожалуйста как в схеме УНЧ на двух транзисторах охваченных общей ООС ( резистор с эмиттера второго в базу первого) выставить пол питания на коллекторе второго транзистора. Буду признателен за помощь."
Здравствуйте.
В этой схеме благодаря сильной ООС все режимы устанавливаются автоматически. Ток коллектора VT4 задан на уровне 0,7 мА величиной резистора R7. При подключении нагрузки (высокоомных телефонов с общим сопротивлением 3,2 кОм) на нагрузке будет падать 0,7мА*3,3кОм=2,2В, т.е. на коллекторе VT4 при напряжении питания 9 В будет примерно 6,8 В, а при 12 В - 9,8 В. Как видим, никаких "пол-питания" нет в помине
. Так сделано, чтобы обеспечить максимально большую выходную мощность на индуктивной нагрузке. Если же вместо телефонов планируется поставить обычный резистор с последующим подключением к внешнему УНЧ, тогда требуемый режим ( пол-питания +-1 В)задаём подбором величины этого резистора. Навскидку, при питании 9 В это примерно 5,6кОм, а при 12 В - примерно 8,2 кОм.
p.s. Еще раз хочу обратить внимание коллег, на то что для обсуждения технических вопросов на моём сайте https://us5msq.com.ua/ создан специальный форум https://us5msq.com.ua/forum/ здесь и нужно их задавать, а "личку" давайте оставим для личных сообщений
"Добрый день Сергей Эдуардович. Подскажите пожалуйста как в схеме УНЧ на двух транзисторах охваченных общей ООС ( резистор с эмиттера второго в базу первого) выставить пол питания на коллекторе второго транзистора. Буду признателен за помощь."
Здравствуйте.
В этой схеме благодаря сильной ООС все режимы устанавливаются автоматически. Ток коллектора VT4 задан на уровне 0,7 мА величиной резистора R7. При подключении нагрузки (высокоомных телефонов с общим сопротивлением 3,2 кОм) на нагрузке будет падать 0,7мА*3,3кОм=2,2В, т.е. на коллекторе VT4 при напряжении питания 9 В будет примерно 6,8 В, а при 12 В - 9,8 В. Как видим, никаких "пол-питания" нет в помине
p.s. Еще раз хочу обратить внимание коллег, на то что для обсуждения технических вопросов на моём сайте https://us5msq.com.ua/ создан специальный форум https://us5msq.com.ua/forum/ здесь и нужно их задавать, а "личку" давайте оставим для личных сообщений
Сергей US5MSQ, Радио - это очень просто! http://us5msq.com.ua/
Re: Простой трехдиапазонный ППП
Спасибо за помощь настроил. Работает красиво. При токе потребления 1 мА.
Старайтесь все делать максимально хоошо, ху....во оно само получится.
Re: Простой трехдиапазонный ППП
Здравствуйте Сергей,
вопрос про соотношение 1мкГ гетеродинной катушки и конденсатора 470пф.
Я сколько делал конструкций регенов на 40м всегда мотал катушки на кольце Амидон материала "2" с 28-30 витков (5,4мкГ) (с отводом от 4-го с низу) и кондер переменный около 100пф по середине.
Расскажите почему Вы выбрали другое (не стандартное) соотношение в пользу уменьшения индуктивности катушки?
Вроде-бы добротность не оптимальная.
Тоже самое относится и к ПДФ - по документации катушек TOKO - для 7MHz в таблице рекомендуется 4.7-5.4мГ катушки с конденсатором в 100пФ.
Почему спрашиваю - у меня лежит без дела малокалиберные в TOKO корпусах катушки на 5.4мкГ - для регена не подходящие так как на них сильно "плывет" частота - можно ли их приспособить к Вашему приемнику? Или они также "потекут" по частоте как уже показал опыт регена?
Спасибо.
вопрос про соотношение 1мкГ гетеродинной катушки и конденсатора 470пф.
Я сколько делал конструкций регенов на 40м всегда мотал катушки на кольце Амидон материала "2" с 28-30 витков (5,4мкГ) (с отводом от 4-го с низу) и кондер переменный около 100пф по середине.
Расскажите почему Вы выбрали другое (не стандартное) соотношение в пользу уменьшения индуктивности катушки?
Вроде-бы добротность не оптимальная.
Тоже самое относится и к ПДФ - по документации катушек TOKO - для 7MHz в таблице рекомендуется 4.7-5.4мГ катушки с конденсатором в 100пФ.
Почему спрашиваю - у меня лежит без дела малокалиберные в TOKO корпусах катушки на 5.4мкГ - для регена не подходящие так как на них сильно "плывет" частота - можно ли их приспособить к Вашему приемнику? Или они также "потекут" по частоте как уже показал опыт регена?
Спасибо.
Re: Простой трехдиапазонный ППП
На счет ПДФ - вся нормально - я тормознул - вопрос отменяется.
- US5MSQ
- Сообщения: 5166
- Зарегистрирован: 07 фев 2016, 09:29
- Позывной: US5MSQ
- Откуда: г. Киев
- Контактная информация:
Re: Простой трехдиапазонный ППП
Здравствуйте.
Полный текст статьи: http://us5msq.com.ua/prostoj-trexdiapazonnyj-ppp/ - прочитайте внимательно, там есть ответы на многие Ваши вопросы.
Полный текст статьи: http://us5msq.com.ua/prostoj-trexdiapazonnyj-ppp/ - прочитайте внимательно, там есть ответы на многие Ваши вопросы.
Сергей US5MSQ, Радио - это очень просто! http://us5msq.com.ua/
Re: Простой трехдиапазонный ППП
Если кто заказывал платы в Китае, поделитесь пожалуйста Gerber файлами.
Спасибо.
Спасибо.
Re: Простой трехдиапазонный ППП
Про GERBER файлы.
Есть пару проблем:
1. Открываю файл "3хдиапазонный гармониковый ПППver2.1.lay" в программе Sprint-Layout 6.0 (rus), експорт в Gerber > а там опция Контур неактивная. Производитель просит этот файл.
2. После создания герберов и сверловки - заливаю проект в JLCPCB.com > Gerber Viewer не отображает 4-х угловых отверстий. Опять производитель спрашивает.
Т.е. ради избавится от вопросов и проблем при заказе, поделитесь пожалуйста финальными файлами в GERBER формате, раз Вы уже заказывали платы на призводство, дожно быть такие имеются.
Спасибо.
Есть пару проблем:
1. Открываю файл "3хдиапазонный гармониковый ПППver2.1.lay" в программе Sprint-Layout 6.0 (rus), експорт в Gerber > а там опция Контур неактивная. Производитель просит этот файл.
2. После создания герберов и сверловки - заливаю проект в JLCPCB.com > Gerber Viewer не отображает 4-х угловых отверстий. Опять производитель спрашивает.
Т.е. ради избавится от вопросов и проблем при заказе, поделитесь пожалуйста финальными файлами в GERBER формате, раз Вы уже заказывали платы на призводство, дожно быть такие имеются.
Спасибо.
- US5MSQ
- Сообщения: 5166
- Зарегистрирован: 07 фев 2016, 09:29
- Позывной: US5MSQ
- Откуда: г. Киев
- Контактная информация:
Re: Простой трехдиапазонный ППП
Здравствуйте.
Вот финальный, если память не подводит, вариант платы.
Вот финальный, если память не подводит, вариант платы.
- Вложения
-
- 3х диапазонный гармониковый ПППver2.5.zip
- (22.92 КБ) 48 скачиваний
Сергей US5MSQ, Радио - это очень просто! http://us5msq.com.ua/
Re: Простой трехдиапазонный ППП
Привет,
читал разные форумы и присоединяюсь к другим к просьбе:
пожалуйста, разведите плату по больше размером и на более распространенные катушки типа Toko 10мм, и для КПЕ ненадо места на плате, и по больше размер подстроечников в ПДФ. Хотя бы 1-2см по шире и подлиннее уже будет на много просторнее и легче устанавливать имеющиеся компоненты а не приобретать специально крошечные.
Еслу у кого есть уже готовая такая плата размером по больше, поделитесь пожалуйста ее файлами. Спасибо.
читал разные форумы и присоединяюсь к другим к просьбе:
пожалуйста, разведите плату по больше размером и на более распространенные катушки типа Toko 10мм, и для КПЕ ненадо места на плате, и по больше размер подстроечников в ПДФ. Хотя бы 1-2см по шире и подлиннее уже будет на много просторнее и легче устанавливать имеющиеся компоненты а не приобретать специально крошечные.
Еслу у кого есть уже готовая такая плата размером по больше, поделитесь пожалуйста ее файлами. Спасибо.
