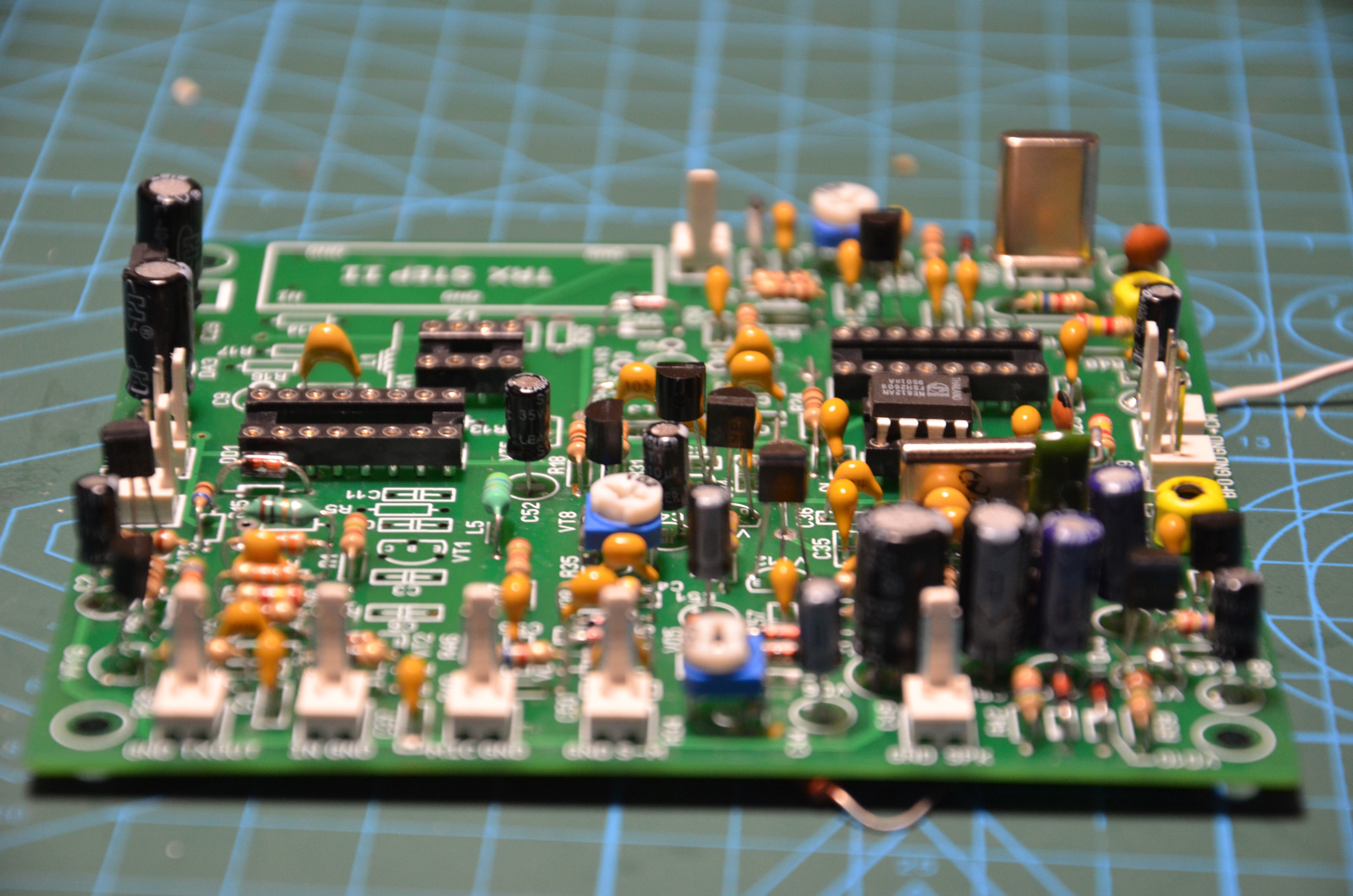

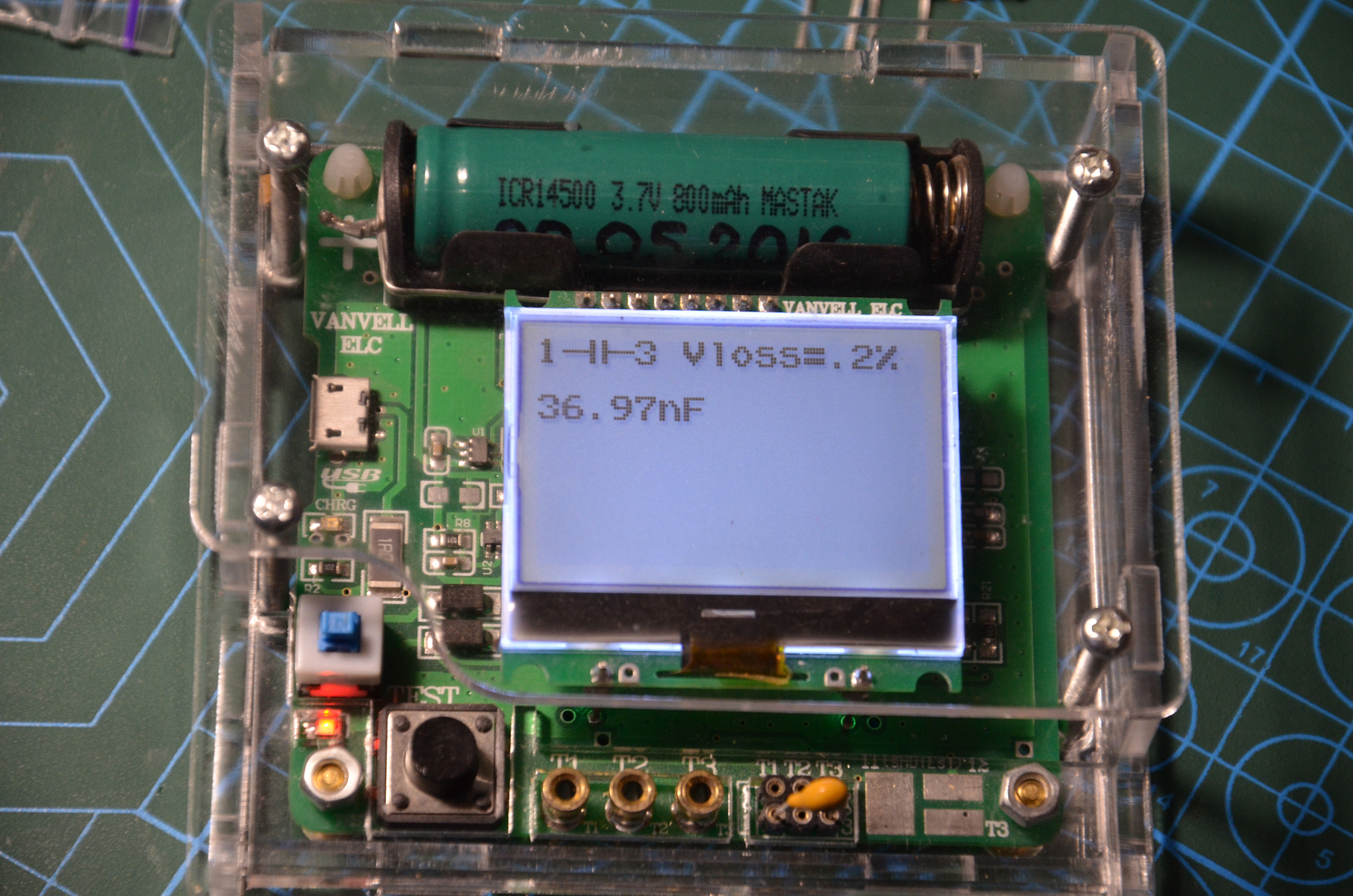

Процесс сборки основной платы идет медленно но уверенно к своему финалу. Наличие свободного времени и вдохновения основные составляющие скорости проекта. В процессе сборки столкнулся с небольшой засадой. Кондер (китайская глина) маркированный как 104 это по нормальному 100 наноФарад или 100 тысяч пикофарад (0,1 мкФ) на самом деле оказался 37 тысяч пикоФарад. Не смертельно и в качестве блокировочного работал бы и даже никто наверное не заметил бы что он в три раза меньше номинала. Но тем неменее. Это не претензия к автору это скорее предостережение для будущих строителей СТЕПА. Проверяйите элементы перед запаиванием в плату.

[UT5ULJ]

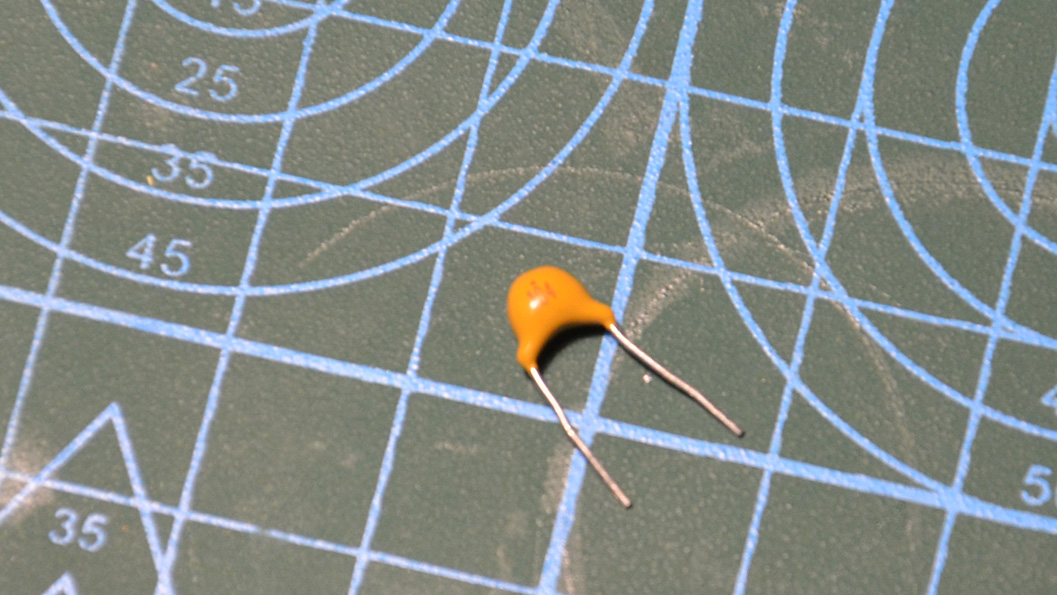

В комплекте с основной платой в пакете с кондерами есть такой. Но его на схеме найти не могу и смотрю на плату все запаяно ( кроме места под С28). Може случайно попал в комплект ?

[US5MSQ]

Здравствуйте.

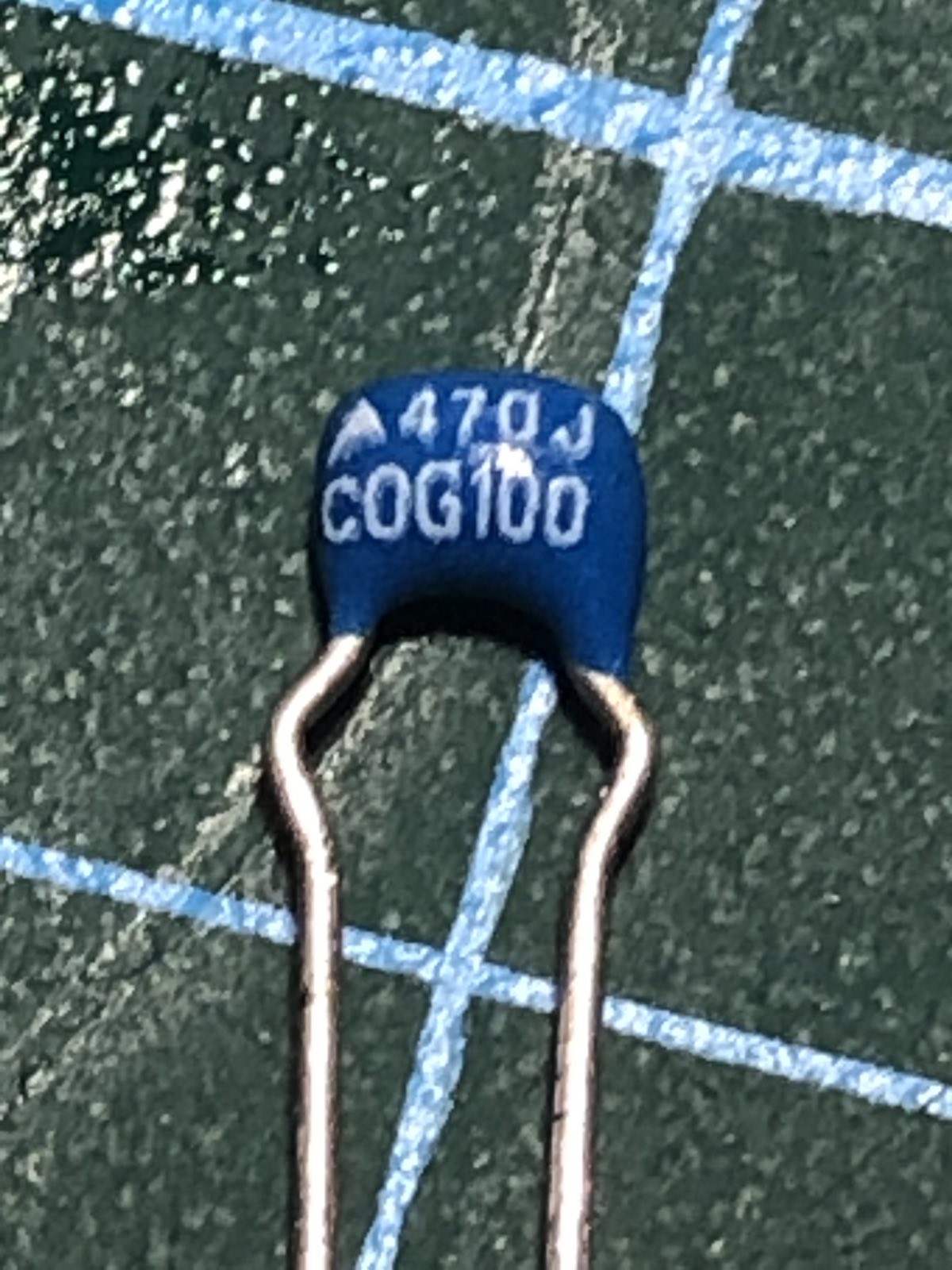

Это с28=номинал 47 пФ

[ul-hant]

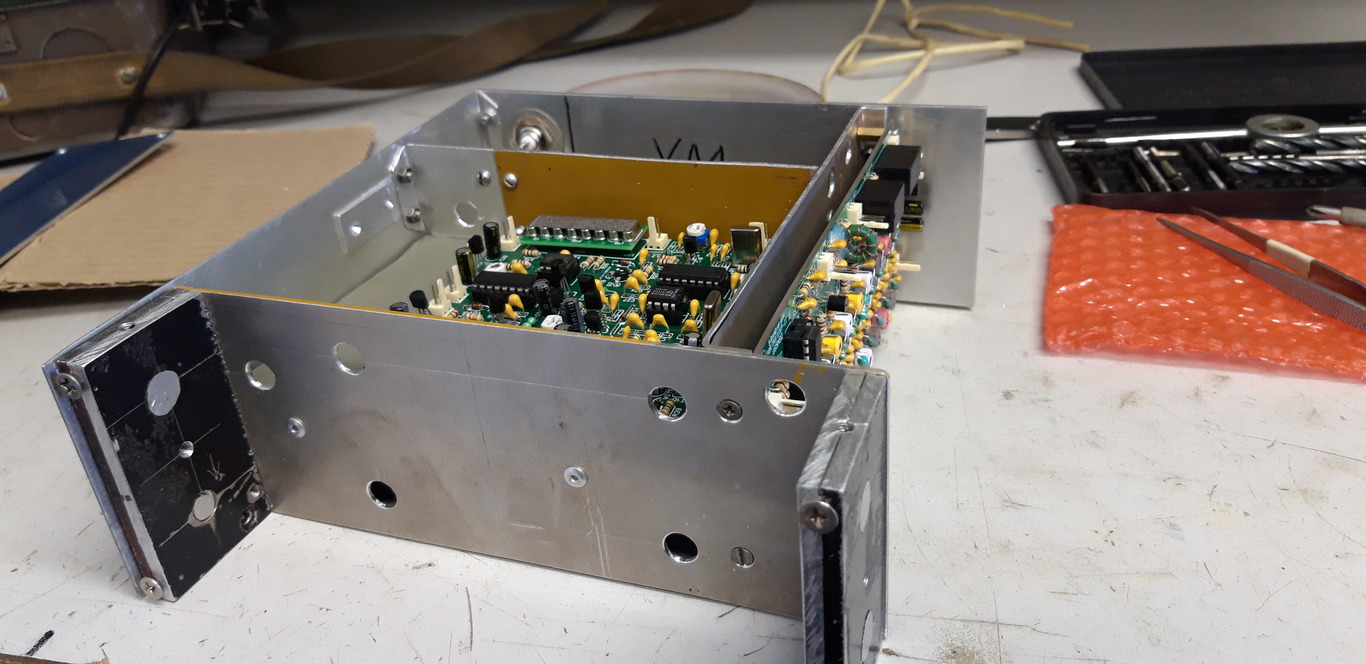

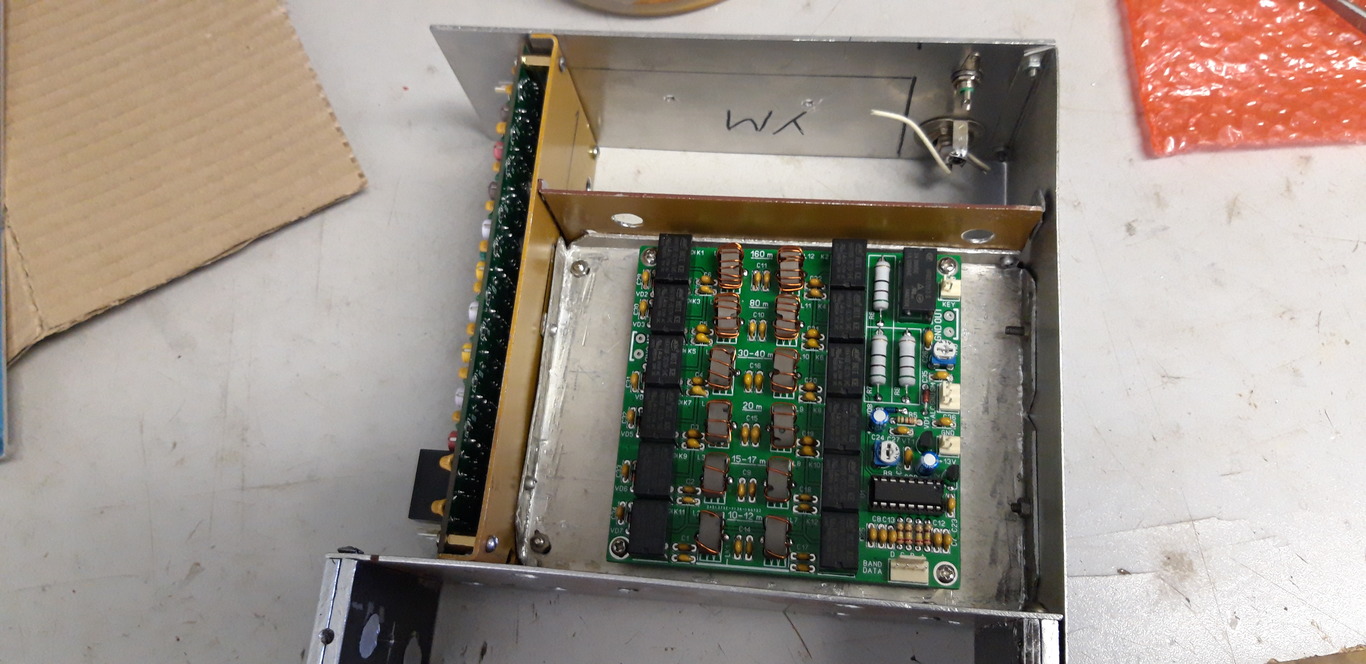

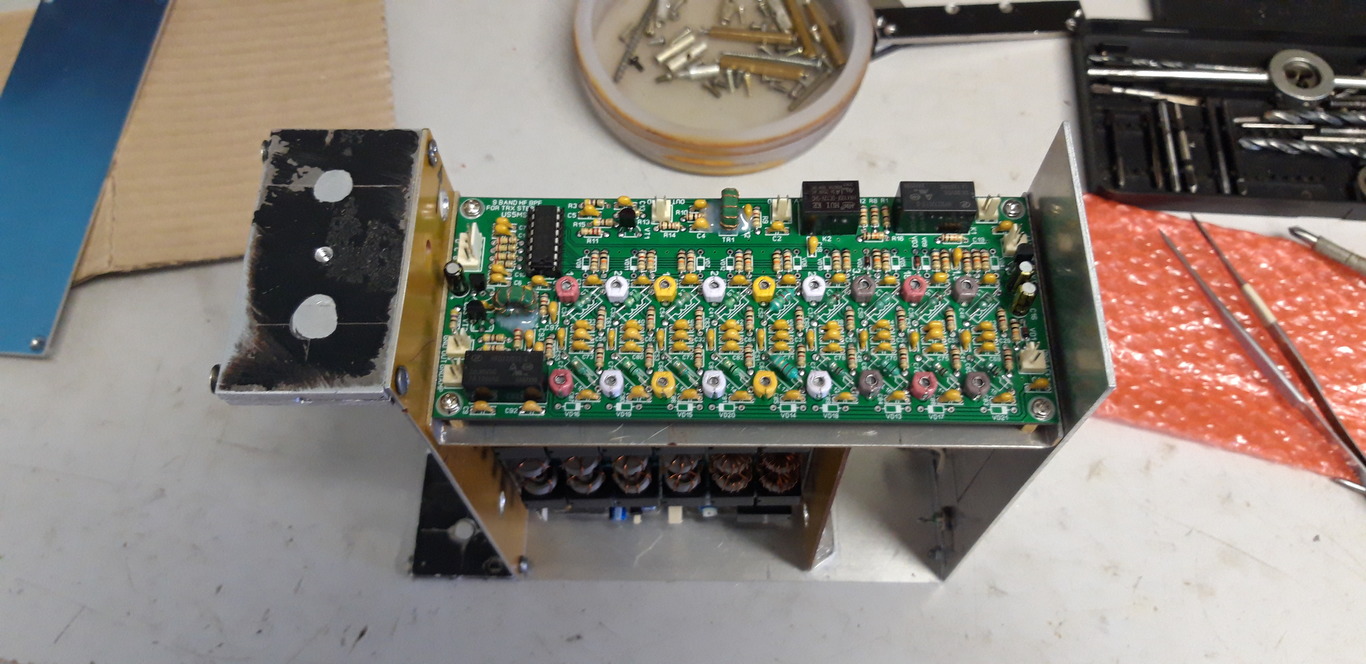

Вот так как то, за слесарку сильно не пинайте, крою из чего попало, с люминем проблема, металисты всё посдавали. Основную плату запустили на приём, остался УМ, Вячеслав приболел немного, и начать пилить переднюю панель.

[UT5ULJ]

наверное самая маленькая версия трансивера,

А почему на передней панели только один регулятор ( переменній резистор) Там же по схеме есть усиление по ПЧ и усиление по НЧ ?

[US5MSQ]

Вот так как то, за слесарку сильно не пинайте, крою из чего попало, с люминем проблема, металисты всё посдавали. Основную плату запустили на приём, остался УМ, Вячеслав приболел немного, и начать пилить переднюю панель.

Здравствуйте.
Спасибо за фото1 Хорошо получается, добротно, несмотря на описанные Вами трудности

[ul-hant]

Здравствуйте.
Спасибо за фото1 Хорошо получается, добротно, несмотря на описанные Вами трудности

Это благодаря Виктору UT1LY, который поделился своим конструктивом с размерами. А трудности действительно есть, из за полного отсутствия 4мм дюраля, придётся УМ располагать на задней панели и колхозить сзади радиатор, а это ещё + 35мм к 200мм.

наверное самая маленькая версия трансивера,

А почему на передней панели только один регулятор ( переменній резистор) Там же по схеме есть усиление по ПЧ и усиление по НЧ ?

Там все регуляторы на месте.

[US5MSQ]

Новое видео от нашего коллеги Дмитрия Щербины с показом его варианта устройства трансивера внутри готового корпуса

https://www.youtube.com/watch?v=bqC-FONF3T0

[Alexey UY1IF]

Ну что же..., кроме слов благодарности автору STEP ничего не могу сказать!
Повторял еще почти с самого начала развития проекта и под свои цели - QRP на один диапазон.
Пусть я делал на макетках, но проблем со сборкой никогда не было (все в пределах всеобщего понимания в построении TRX).

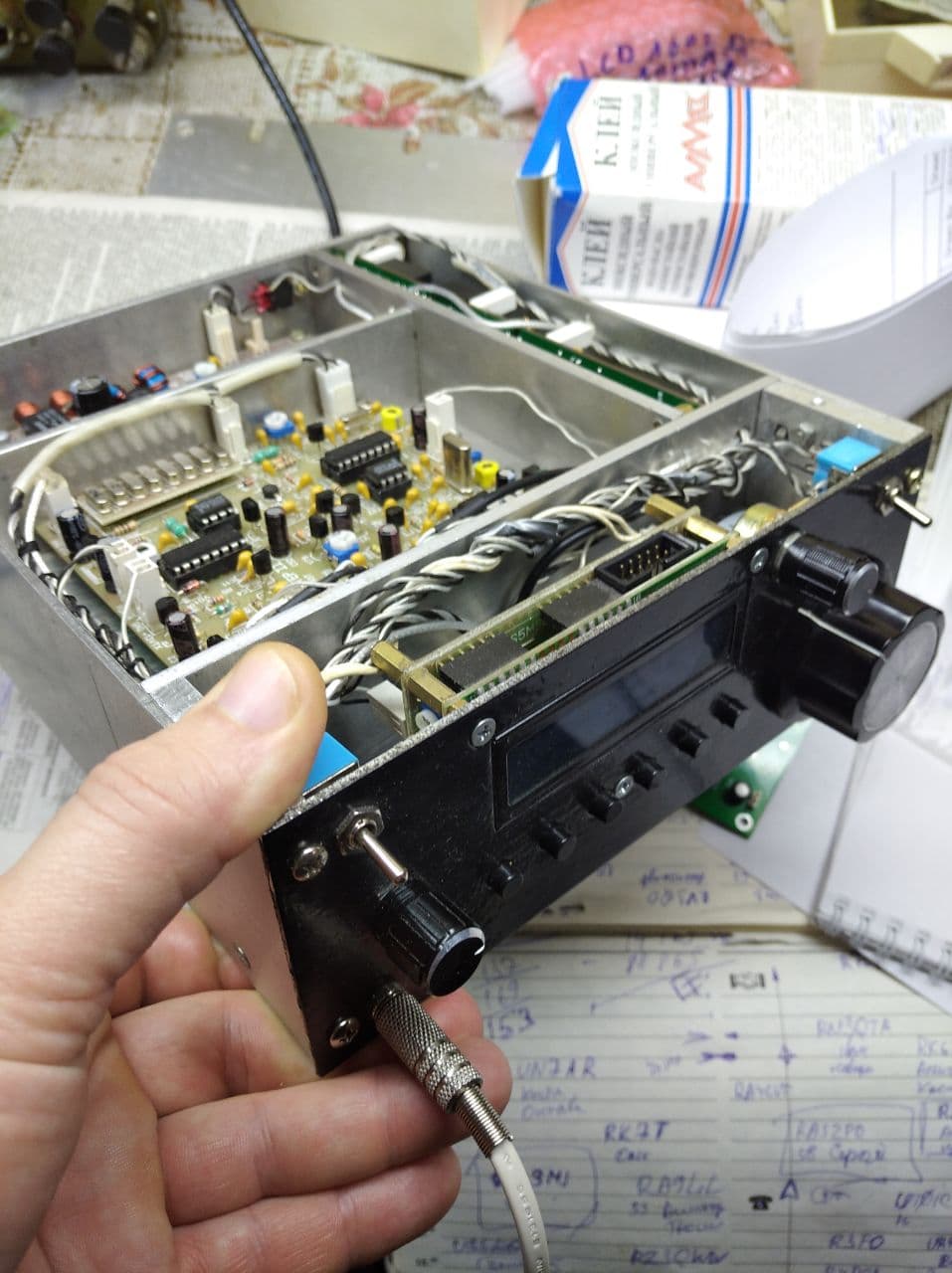

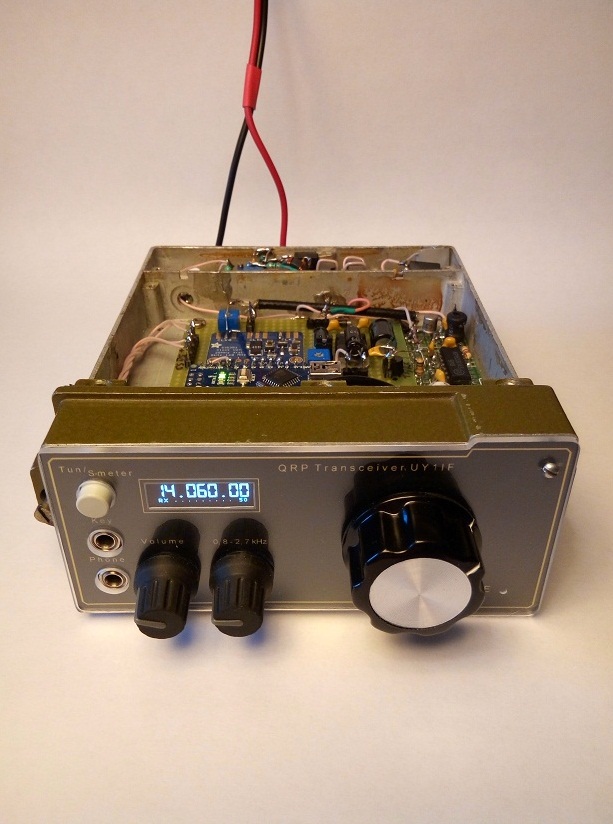

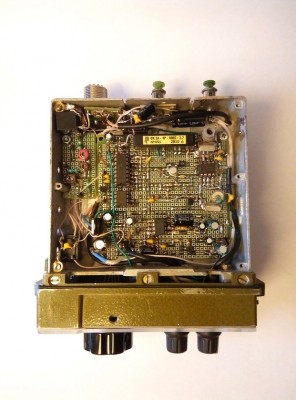

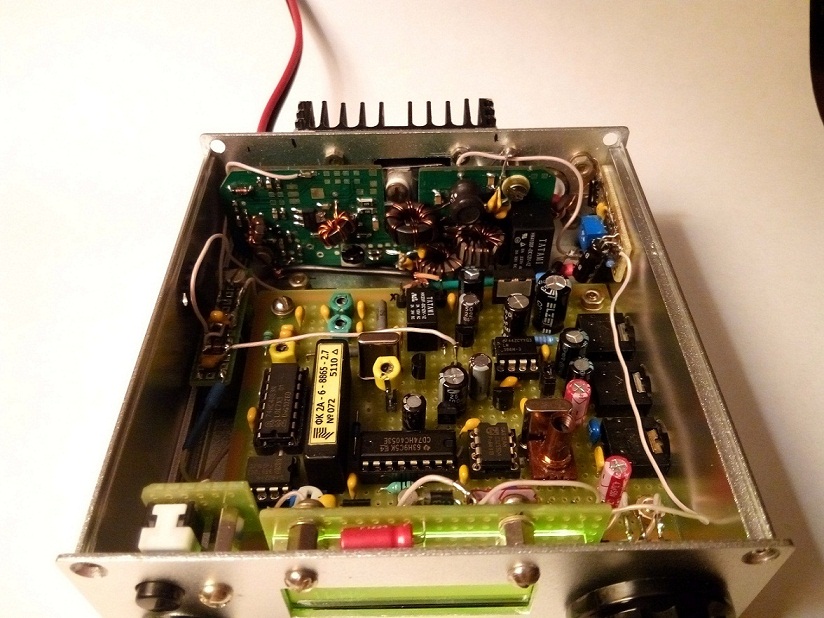

Вот парочка фото...

Видео работы...
https://youtu.be/hSgGXvJqTgk

https://youtu.be/84sOG-GwVuY

Как-то по душе пришелся мне этот аппаратик. Видимо, потому что с душой создавался этот проект
Сергей Эдуардович, спасибо большое за труд, за то, что делаете!
