Трансивер STEP II

[US5MSQ]

Здравствуйте Alexey UY1IF.
Я ради, что Вам понравился этот трансивер.
Спасибо за фото и видео. Классный малыш получился!
Приятно посмотреть и послушать!

[UT5ULJ]

Стою на єтапе включить синтезатор с основной платой ( без ДПФ) с куска провода попробовать услышать єфир.

[UT5ULJ]

Валкодер оптический имеет 4 провода. На корпусе валкодера наклейка маркировка такая
БЕЛЫЙ - OUT A
ЗЕЛЕНЫЙ - OUT B
КРАСНЫЙ VCC
ЧЕРНЫЙ OV

На синтезаторе Входной разъем маркируется
+5 В (это красный провод )
GND
INT 1
INT 2

Помогите опознать остальные очень не хотелось бы кончить валкодер или синтезатор неправильным подключением.

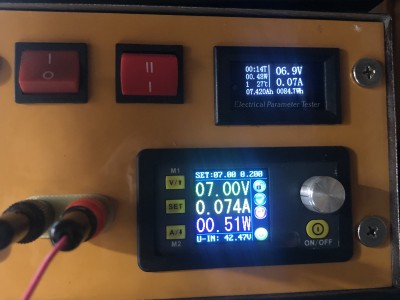

НАШЕЛ НА СХЕМЕ прилагаемой к синтезатору. Подключил валкодер и питание посмотреть на работающий синтезатор. Ток потребления 75 мА при напряжении 7.0 В

[UT5ULJ]

Пришлось зеленый и белый провода поменять местами чтобы при вращении ручки по часовой стрелке двигаться по диапазону вверх (частота росла).

[UT5ULJ]

Подключил питание к основной плате и от отдельного источника питания к синтезатору. НЕ НАШЕЛ РЕЗИСТОР ДОМА 43 оМА НА 1 вАТ Подавл выход синтезатора на основную плат. БЕЗ платы ДПФ подал антенну на вход ( конденцатор C1) И О чудо услышал эфир.

[UR5VFT]

Вот так как то, за слесарку сильно не пинайте, крою из чего попало, с люминем проблема, металисты всё посдавали. Основную плату запустили на приём, остался УМ, Вячеслав приболел немного, и начать пилить переднюю панель.

- - ищите у рекламщиков алюкобонд , недорого, гнется и в торец можно загнать для крепления винт, болтик итд..

[UT5ULJ]

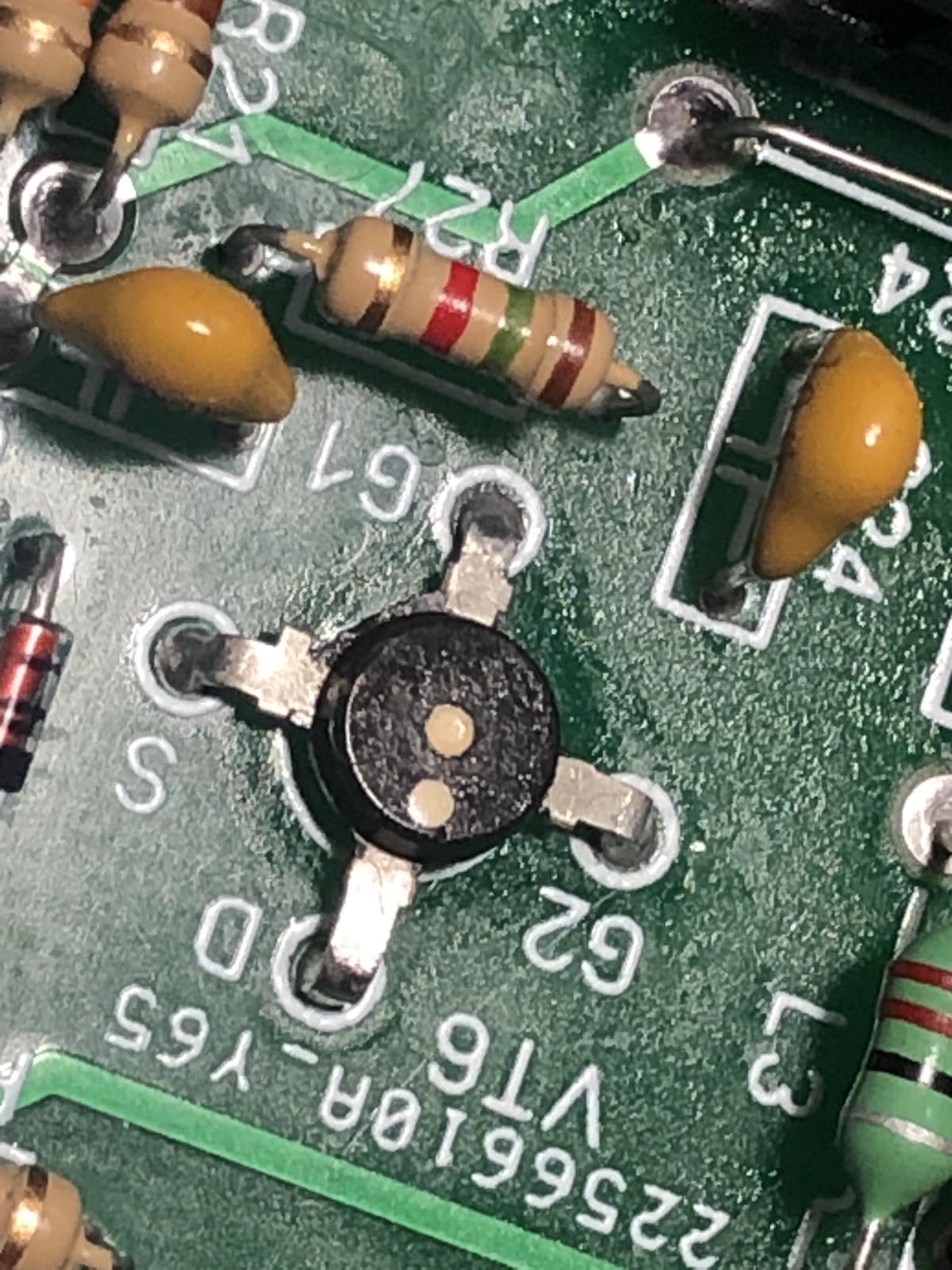

Вопрос автору ? Посмотрите пожалуйчста на фото правильно ли я запаял BF961
Проверил на втором затрове потенциометром (20К) постоянное напряжение изменяется плавно от нуля до 5,5 Вольт. Но реакция на усиление почти никакая.

[UT6MAL]

Может диод неправильно запаян?
Да не, вроде правильно.
Вроде сток и 1 затвор перепутаны.
Такое впечатление, что транзистор перевернуть нужно.
Похож на кп327.

[UT6MAL]

Специально достал транзистор.
Прикинул, запаян правильно.
Длинный вывод всегда сток, с бортиком исток.

[Dmitry]

Вопрос автору ? Посмотрите пожалуйчста на фото правильно ли я запаял BF961
Проверил на втором затрове потенциометром (20К) постоянное напряжение изменяется плавно от нуля до 5,5 Вольт. Но реакция на усиление почти никакая.

У меня BF961, вращаем резистор РРУ - изменение громкости приема а слух заметно, но в небольших пределах. Там диапазон регулировки всего 20 дб. Где-то уже было об этом на форуме...
