Громкоговорящий ППП на германиевых транзисторах

[Sany69]

Галетник лучше на 3 положения 4секции тогда и питанием управлять будете. Посередине выкл. Влево сорок, вправо восемьдесят или наоборот как понравится.

[Diletant]

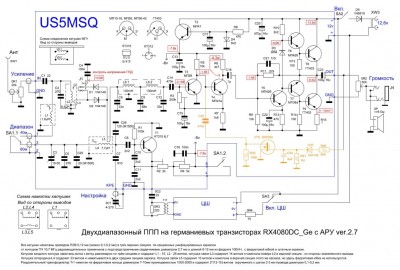

Все "зачитано до дыр". Я понимаю что при переключении на 40м последовательно с конденсаторами С7-0С1,С8,С10,С11,С26, подключается конденсатор состоящий из С3,С5, С25 общая емкость которых около 300 пф. с учетом С7-С26 общая емкость контурного конденсатора при последовательно включении будет около 260-270 пф, соответственно и частота повысится. Только зачем мудрить подбором, когда С3,5,25 можно временно заменить на переменный.Найдя нужную частоту замерить получившуюся емкость и заменить на постоянную на и блох ловить подстроечным. Так же и на 80м. С26 заменить на переменник и выставить им 3650 /2 при среднем положении кпе настройки или 3500 при крайнем тут как будет угодно.

[Diletant]

Можно и на 3 положения 40-80 и проигрыватель, не оставлять же без дела унч.

[Sany69]

Можно и так. Но емкость монтажа ,проводов и точность прибора. Все равно окончательная подстройка будет необходима. Поэтому подстроичник там нужен.

[Diletant]

До конечно. Я про грубую настройку. Естественно при наличии приборов настройка особого руда не вызовет.

[Sany69]

И уж если надумали приделать частотомер то и ару не помешает и с метр. Чтоб было..

[Diletant]

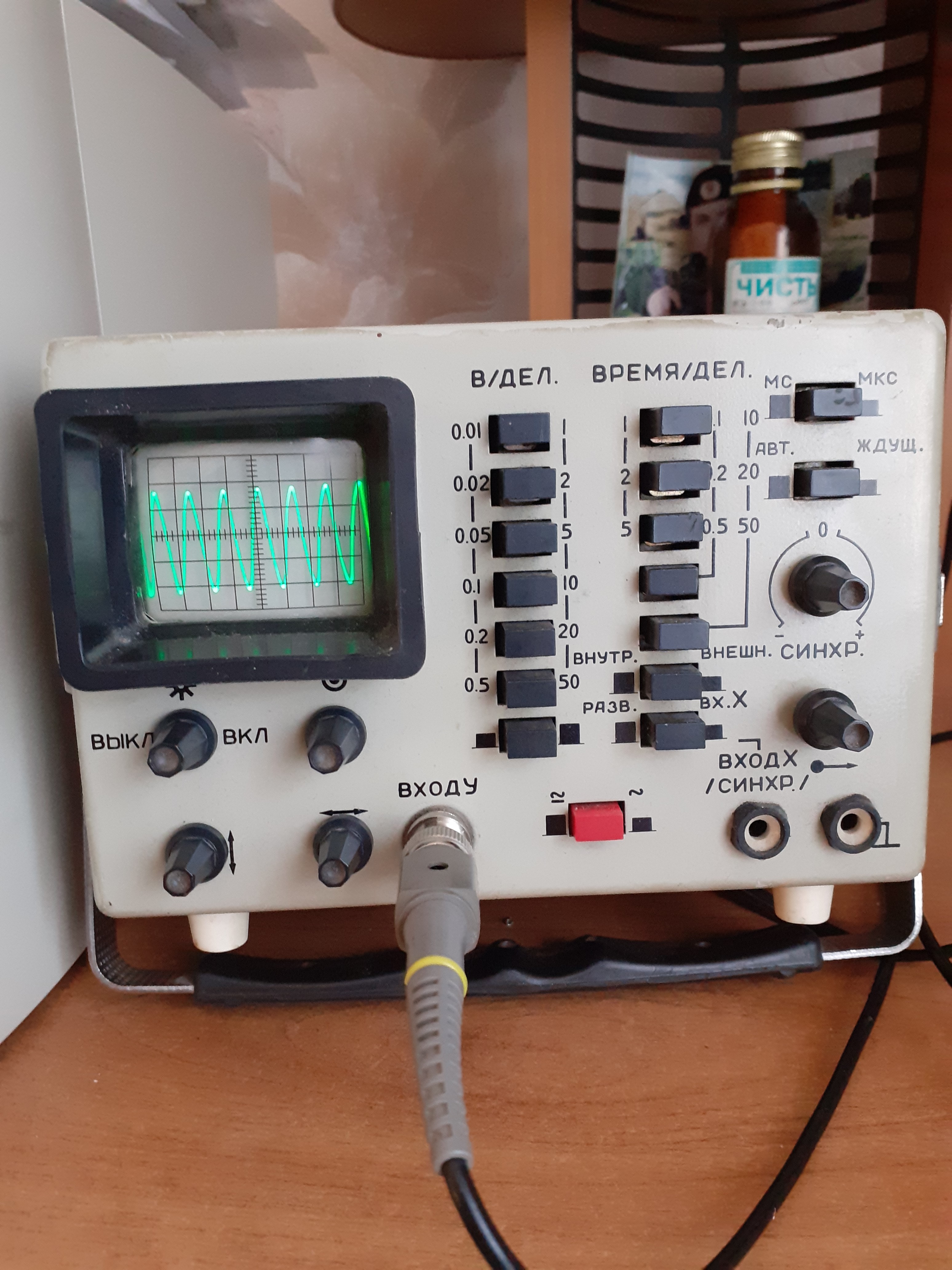

Приветствую всех заглянувших. Сегодня покопался с ГПД. Вначале подключил КПЕ от "Альпиниста " к контуру ГПД. Без С26. Гетеродин заработал. На фурик от "Чистого" прошу не акцентировать внимания, в нем напайки твердосплавные для резцов. Да и на фото сынулька в армии 10 лет назад.

[Diletant]

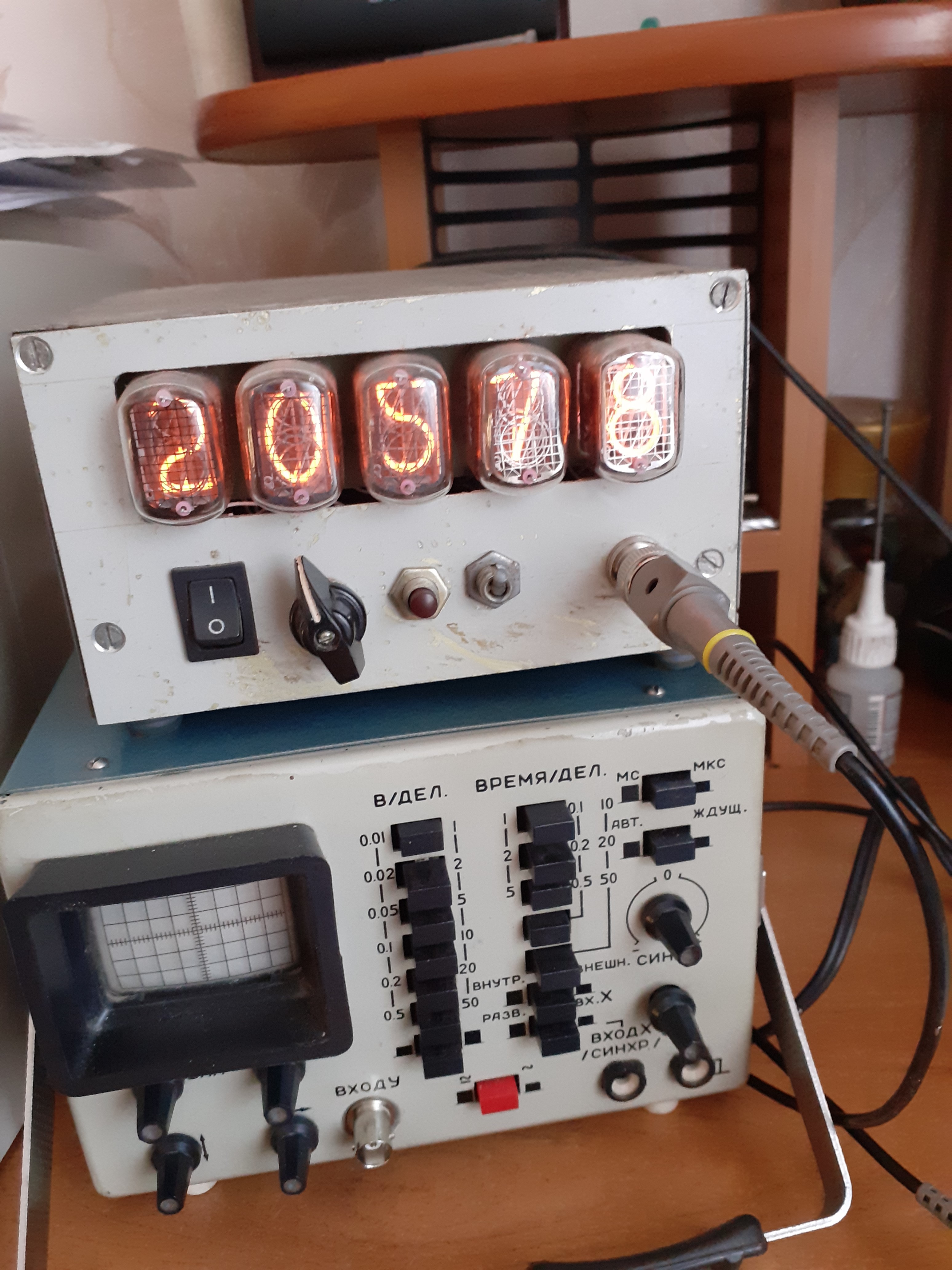

Далее был проверен диапазон перестройки ГПД без С26. При полностью выведенных пластинах КПЕ частота оказалась больше чем нужно 2057,8 кгц. Частотомер на к155хх. Схема из журнала Радио 1985г. ( мне было 20)

[Diletant]

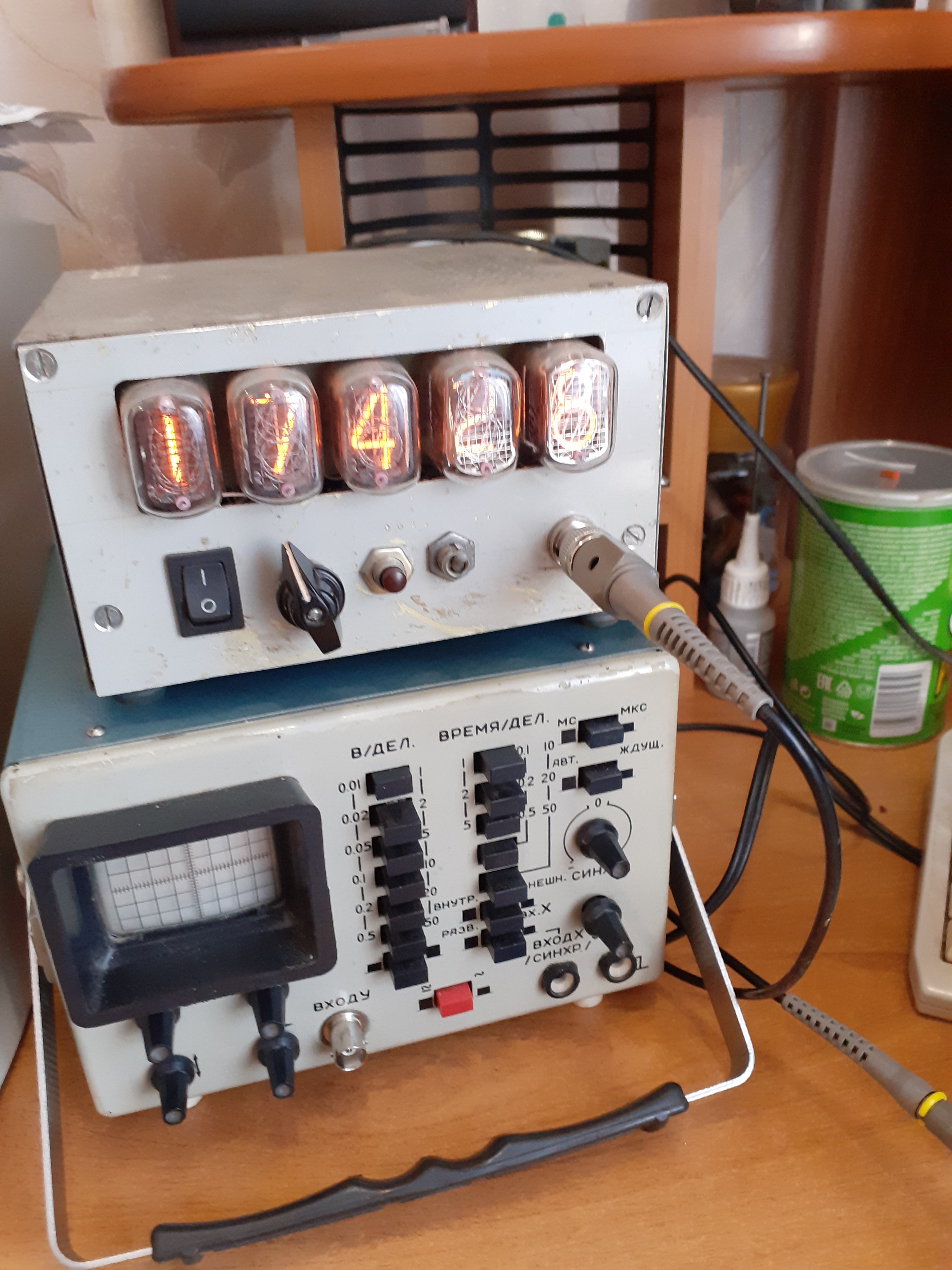

Ну и соответственно при максимальной емкости КПЕ частота была больше чем нужно. 1906,8 кгц.

[Diletant]

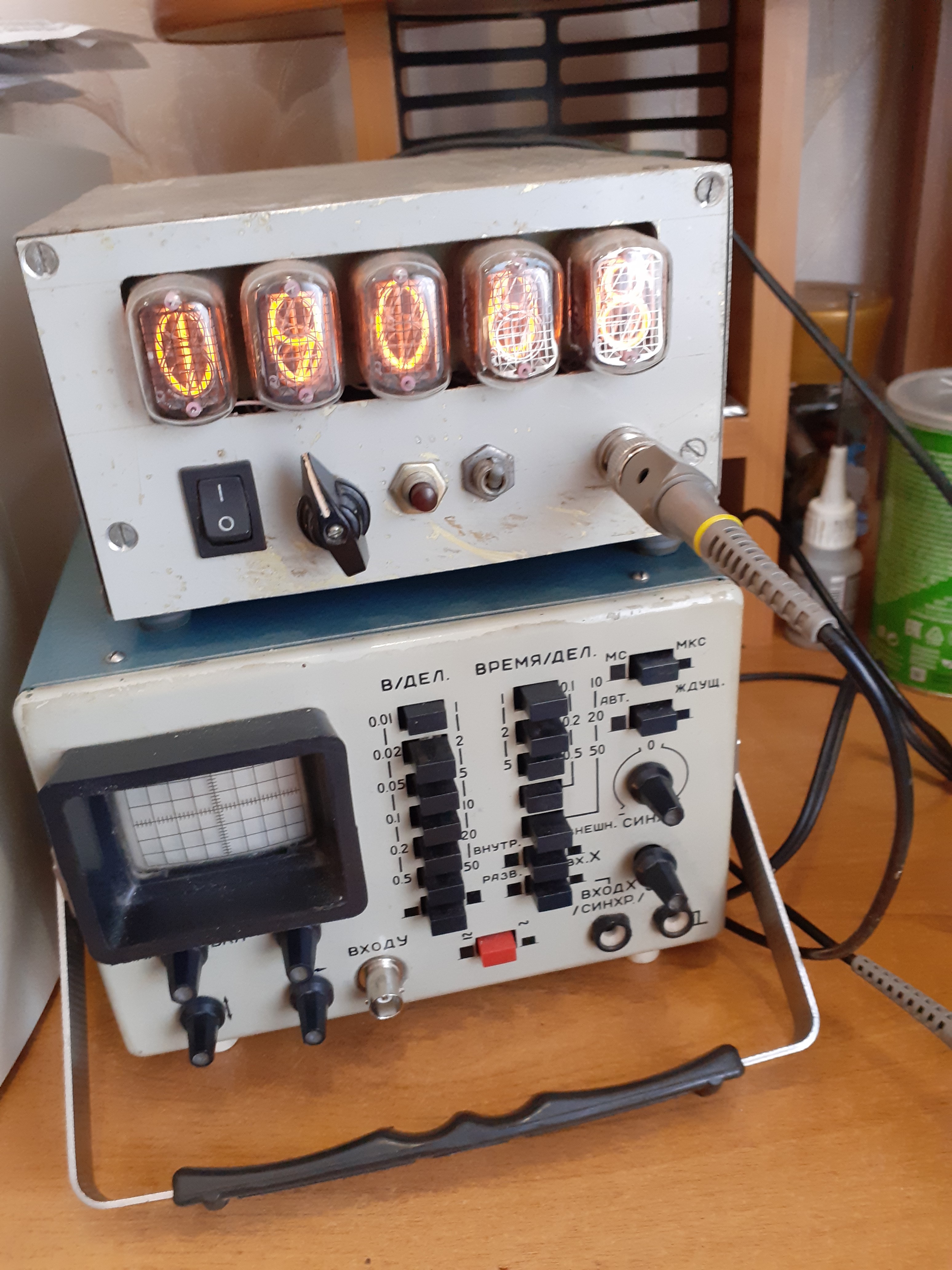

После этого на место С26 был подключен КПЕ 12-495 и установлена нижняя частота ГПД - (минус) ну совсем чуть-чуть.
