Громкоговорящий ППП на германиевых транзисторах

[Diletant]

Максимальная частота ГПД оказалась то что надо + (плюс) ну севсем чуть-чуть.

[Diletant]

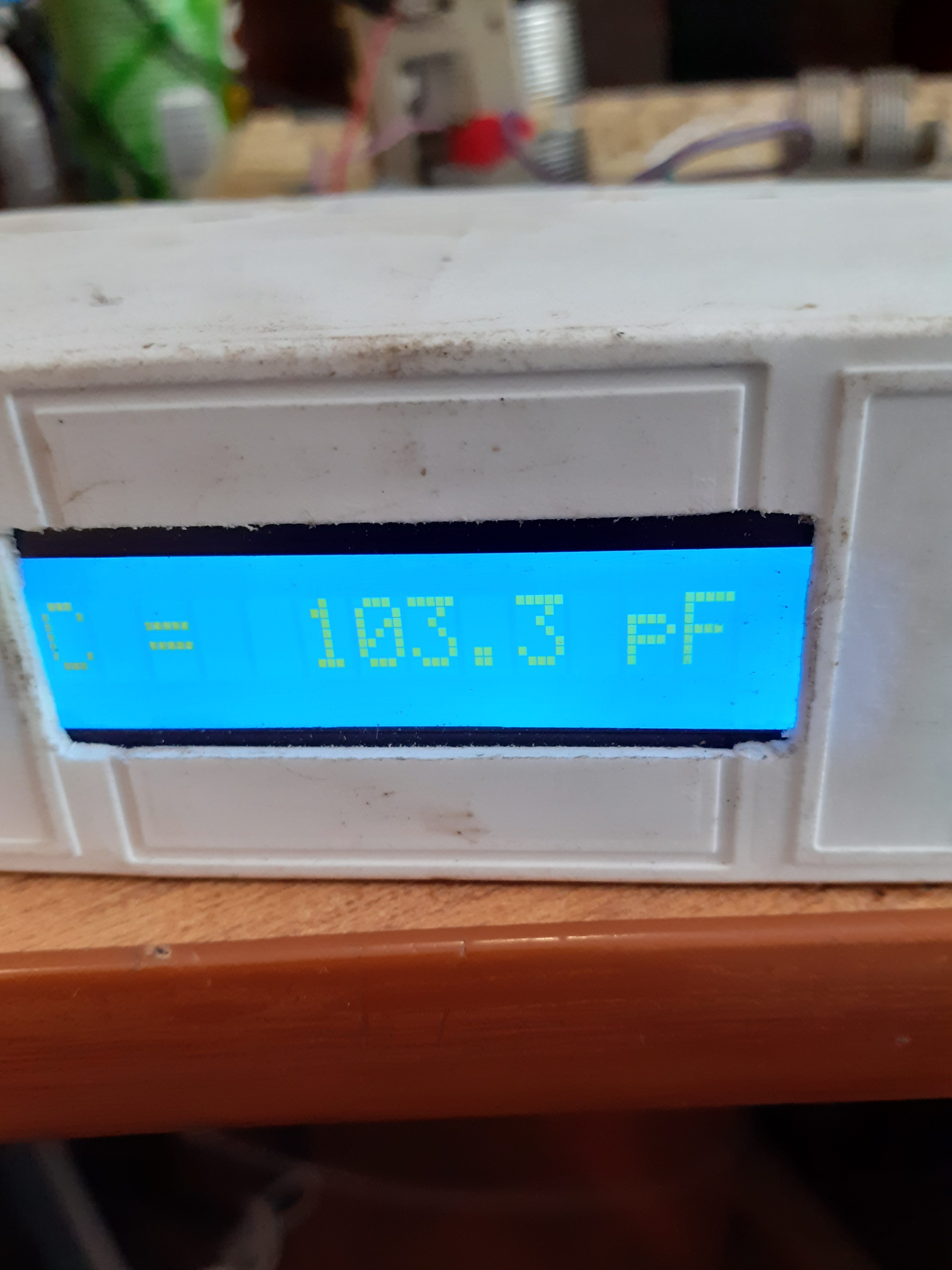

В итоге емкость С26 при измерении оказалась 103 пф.

[Diletant]

Ну и весь довольный собою, я подцепил на "соплях" КПЕ 12-495 на место конденсаторов "подстежки". И тут "фиаско братан". При вращении ротора КПЕ контура, частота менялась не 30 кгц. И это пр том что должно было быть 300. К тому же ГПД стал странно себя вести, жил своей жизнью. При включении запускался, потом сам ни с того ни с сего переставал генерить. Замена 315 на 3102 ничего не дала. Колебания на 3,6 мгц. срывались. Немного " остыв" от такой наглости, решил что вино ферритовая юбка на каркасе. Снял ее, благо верхняя часто каркаса с сердечником на резьбе. Не тут-то было. Все осталось как прежде. И тут решил померить индуктивность катушки. Индуктивность прыгала как воробей по крыше М..да. В электрических цепях может быть только две неисправности- наличие контакта где его быть не должно и отсутствие там где он должен быть. оказалось что сопротивление контурной катушки 14 ом!!!. Когда мотал, не стал пропаивать провод к ножке, типа когда в плату впаяю, она сама припаяется. Но не судьба. Пришлось выпаивать и пропаивать контакт. Завтра будем настраивать ГПД на 40м. Надеюсь что это был один из последних косяков.

[Diletant]

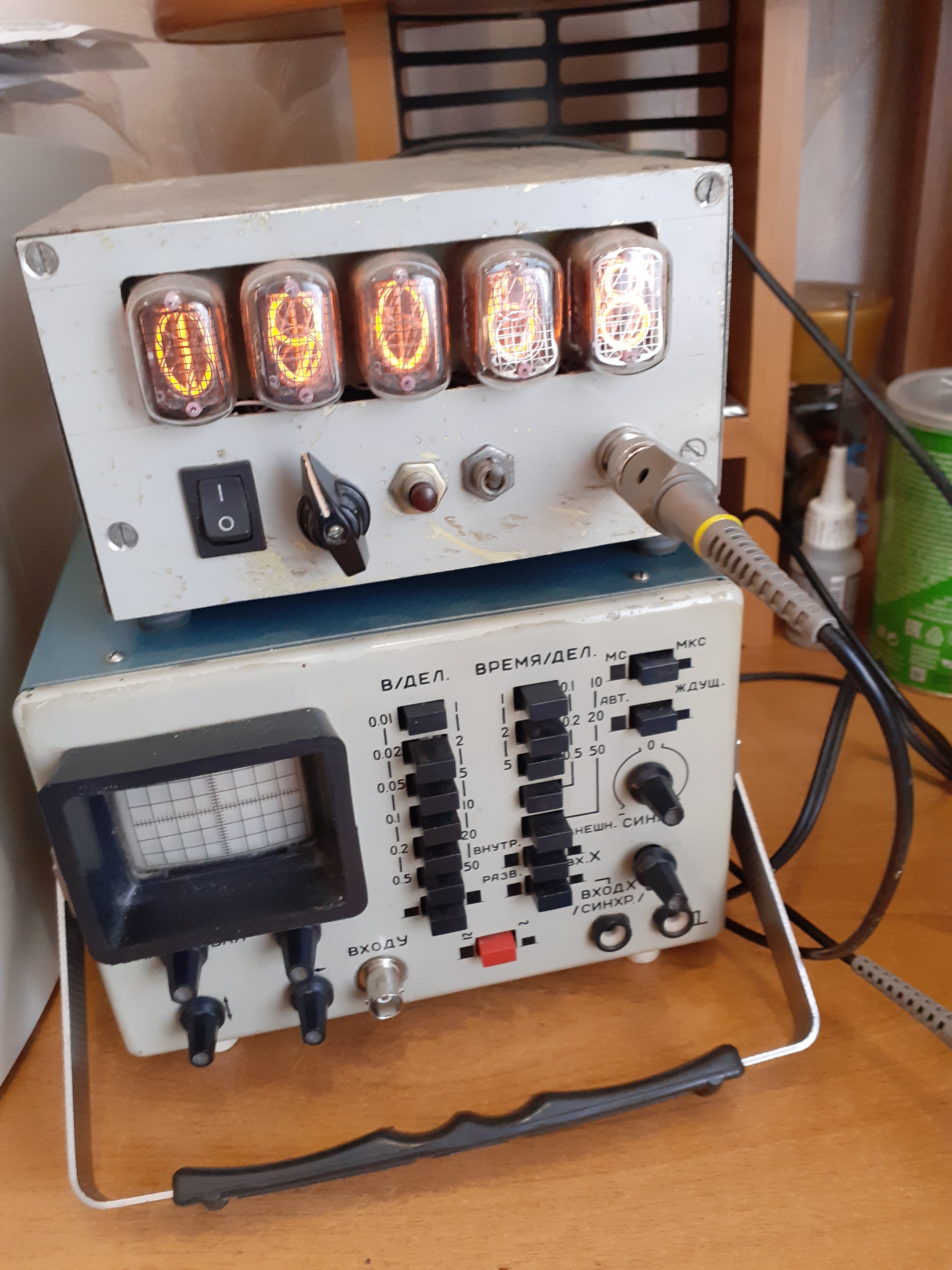

Приветствую всех заглянувших. Ну вот два вечера с осциллографом,частотомером паяльником и недовольной женой и все-таки я вогнал гетеродин (пока на столе) в диапазон. На 7 мгц перестройка 3500-3600 без запаса. КПЕ альпинист одна секция. Включена без растягивающего конденсатора. На 3,5 мгц перестройка 1728-1935 кгц.

[Diletant]

Приветствую всех заглянувших. Приемник заработал. Как на 80 так и на 40 м. На провод длиной около 10 м. свитый в спиральку по типу антенн 50-х годов, было принято, как писали в журнале "Радио" тех же лет, большое количество радиолюбительских радиостанций Советского Союза и зарубежных стран.

[US5MSQ]

Здравствуйте.
Поздравляю с успехом! Рад, что Вам понравилась работа этого приемника

[Diletant]

Здравствуйте Сергей Эдуардович. Ну пока "ЭТО" трудно назвать приемником. Печатная плата и пучок проводков. Даже диапазоны переключать перепаивая провод. На улице потеплело с -16 днем до +2. Успеть сделать шасси из алюкобонда. Но опять вылезла проблема ЦШ пятиразрядная с заменой кварца на 10 мгц ,или Алмаатинская и гетеродин на оба входа. Ну и конечно верньер. Летом сделал несколько штук верньерчиков, по размерам планетарного верньера от КПЕ приемника 6Н1, там он вмонтирован в КПЕ замедление 1:6. А после него колхозить передачу на нитке на шкив. Шкив планирую стандартный 80мм. На вал верньера шкивок 10мм. Общее замедление 1:48-50. Конструкция уже испытана. Работает без пробуксовки и заеданий. И все это в корпус от компьютерного БП ( своего рода "хрущевка" в корпусостроении )

[Diletant]

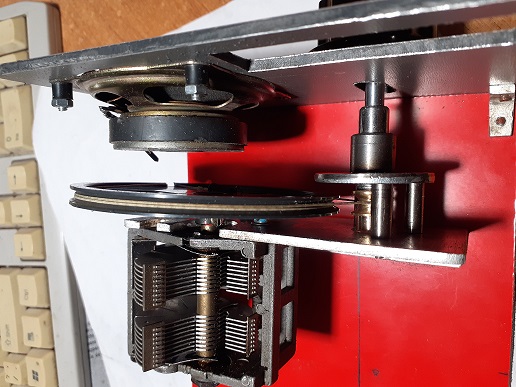

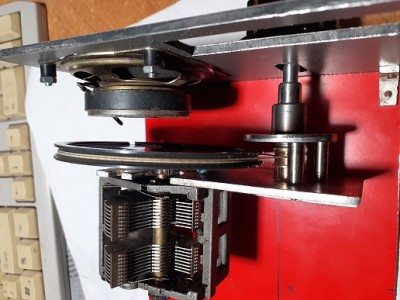

Приветствую всех заглянувших. Что-то тема совсем застыла. Видно зима. Но с наступлением весны опять паяльный зуд. Тем более приемник всю зиму "на соплях" отработал. Нужно приводить в "товарный вид". Взялся за слесарку. Как и пИсал ранее перво-наперво верньер. Без него настройка на станции мучение. И тут ждала засада. Приготовленный верньер на шариках с замедлением 1:6 стал дико пробуксовывать. Это был первенец, как говорил Бывалый в "Операции "Ы" токарка дело новое неизведанное. Результат больших люфтов-нежелание планетарного механизма передавать како-либо крутящий момент. Хотя без нагрузки с заеданиями он все-таки крутился. Пришлось поменять "концепцию", задействовать более точно изготовленный механизм, ведущий шкив сделал как на ВЭФ-202, из латуни в средней части диаметром 8 мм, меньше нельзя валик на который он насажен 6 мм, толщина стенки осталась 1 мм. На КПЕ от того же ВЭФа насажен диск диаметром 80 мм. Замедление 10/1. Плюс к этому сам верньер по типу КПЕ от 6Н1 замедление 5/1 и того общее 50/1. Правда из-за того что тросик смещается от центра проточки ведущего шкива, поворот конденсатора от минимальной емкости до максимальной за 24 оборота ручки настройки. На 7 мгц плотность настройки будет менее 10 кгц на оборот ручки.

[Diletant]

В результате приемник обретает вот такой вид

[US5MSQ]

Здравствуйте.
красная панель, на мой взгляд, выглядит чужеродно, а в общем добротно получается
