Тестовый стенд КФ US5MSQ

[rk3qj]

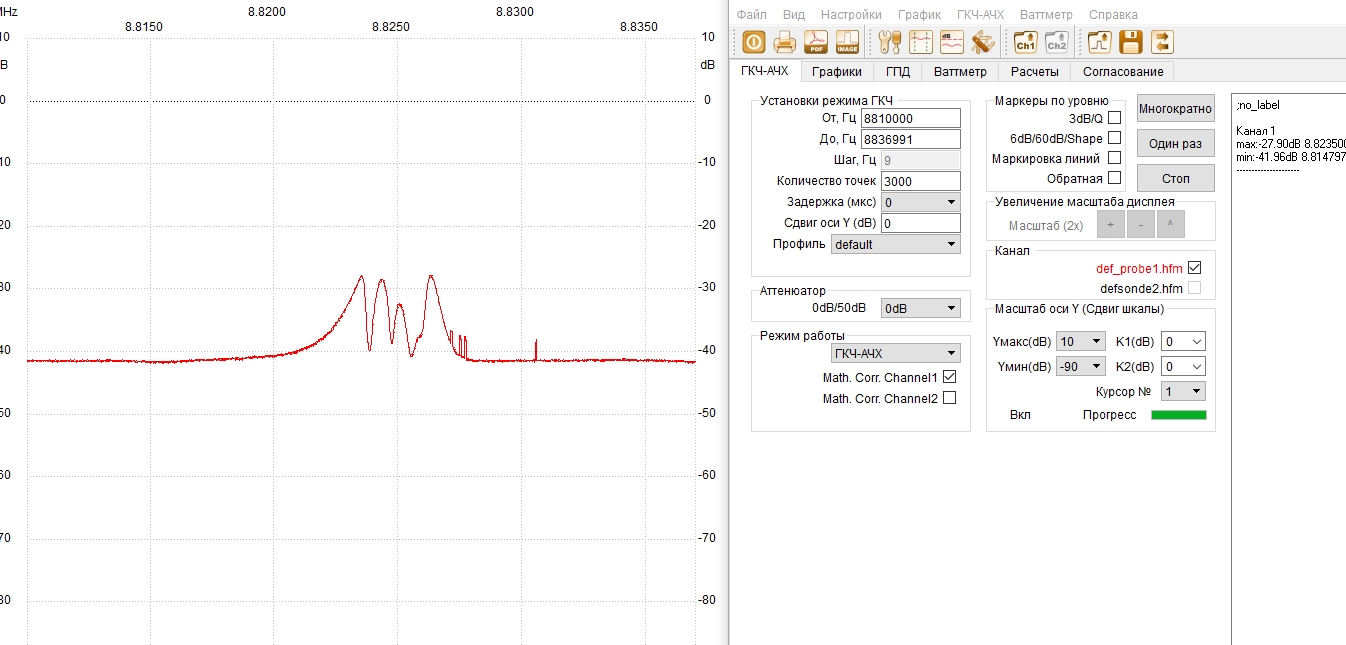

Сергей доброго дня.Непошел стенд, менял 3906 без полезно.J310 нет других чтобы поменять.Был в москве обошел митино тоже нет.Вот собрал другой. На 998 и выход кп303. Зработал .Откалибровал все нормально и получилось вот такая галиматья.хотя расчитывал по программе Дишал.Слишком большое затухание.Наверно что то неправильно сделал в расчетах.

[US5MSQ]

Здравствуйте.
налицо явные ошибки либо в работе/согласовании стенда с КФ либо в его расчёте...
Больше сказать-то нечего, т.к. информации для анализа ноль...
Если хотите разобраться с проблемой, то нужно выложить здесь точную схему Вашего стенда с режимами транзисторов по постоянному току, результаты измерений кварцев и расчёта КФ

[rk3qj]

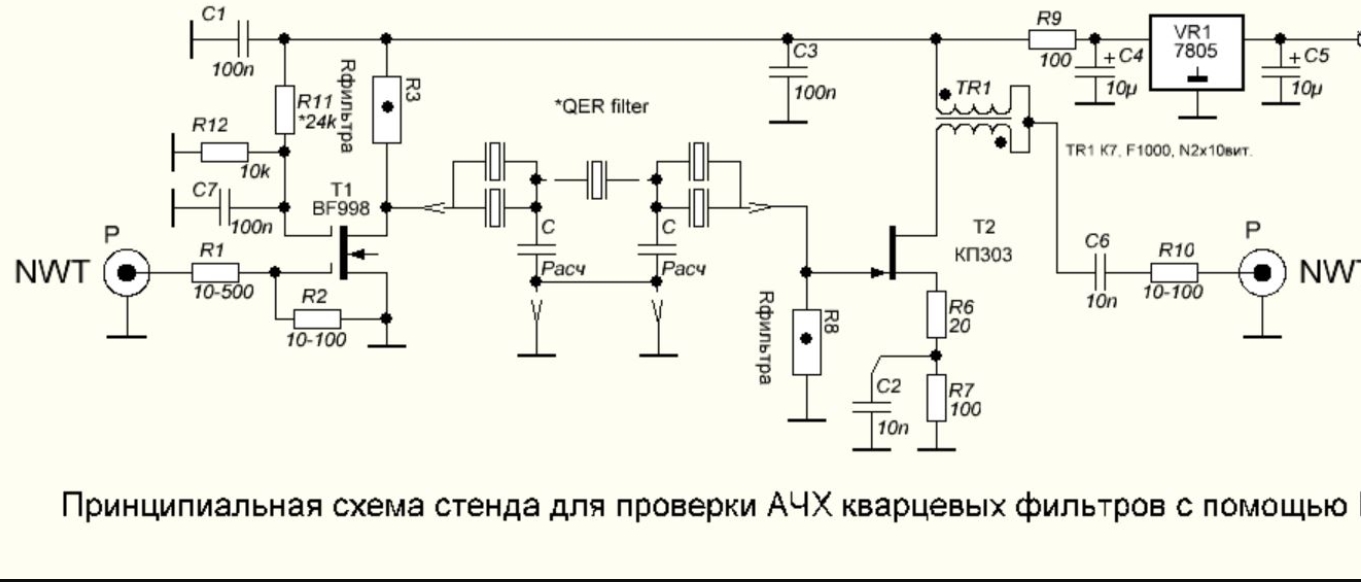

Вот схема стенда R1 R2 R10 по 50 ом R11 22 ком.Графики калибровки чуть позже.

[rk3qj]

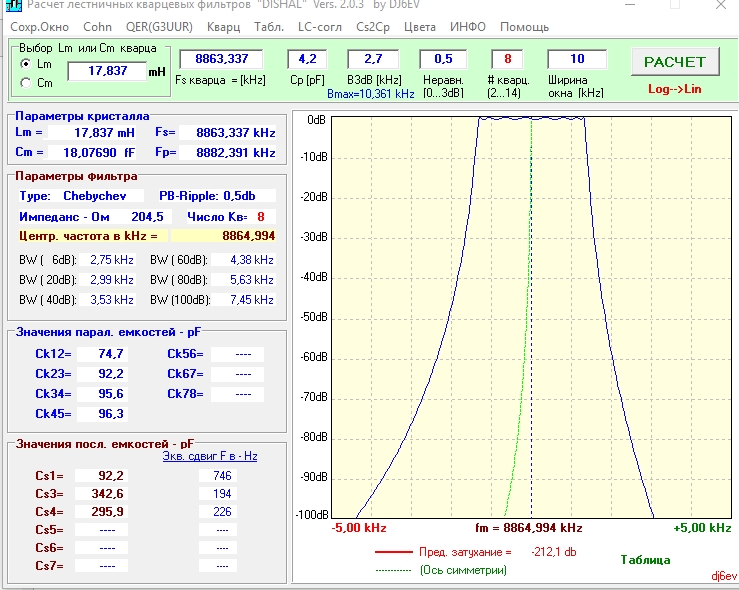

Отобрал 14 кварцев .Посчитал при замкнутом и разомкнутом .Получил среднее значение частот .Замерил емкость кварцев получил 4.2 пф подставил все в програмку и получил емкость ,индуктивность и частоту.Потом полученные результаты подставил в программу расчета и получил вот это

[rk3qj]

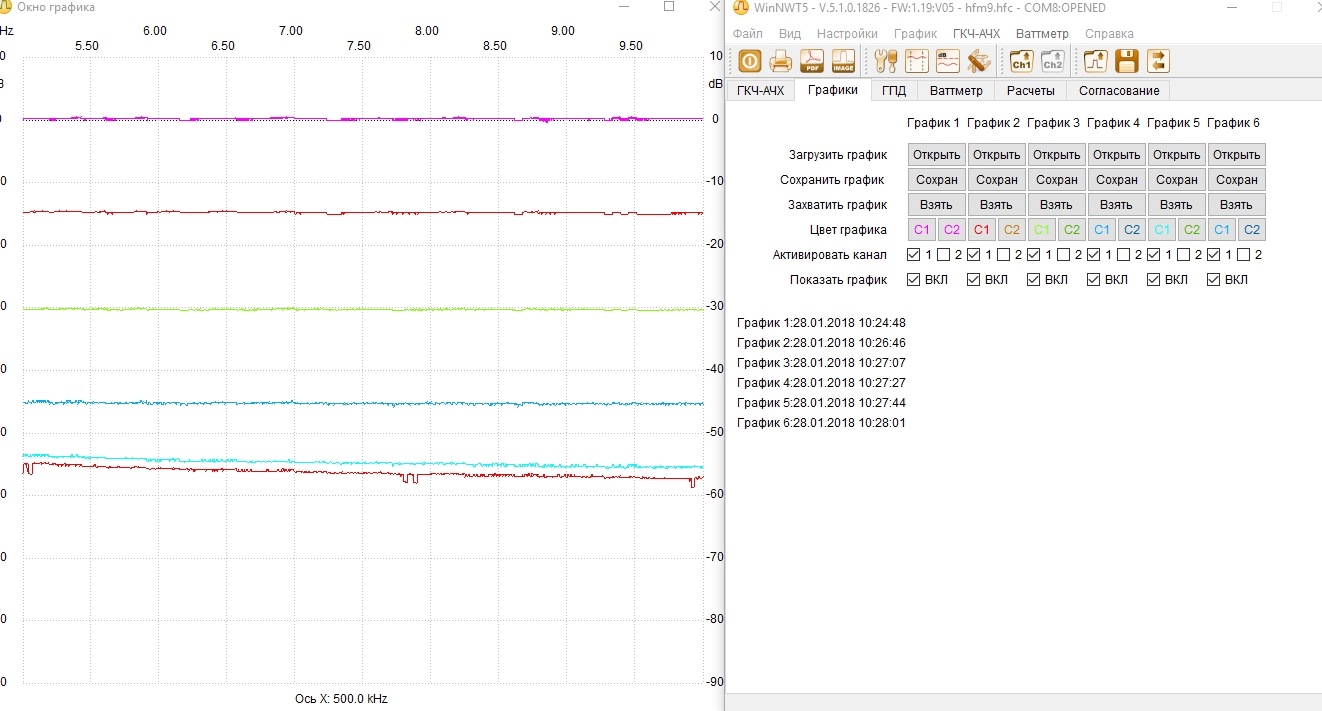

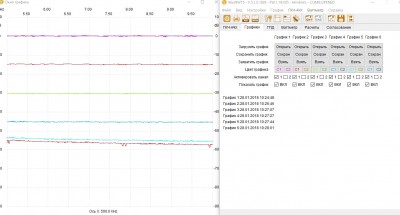

это после калибровки .с питанием и перемычкой. 0.10.20.30.40.50 дб

[rk3qj]

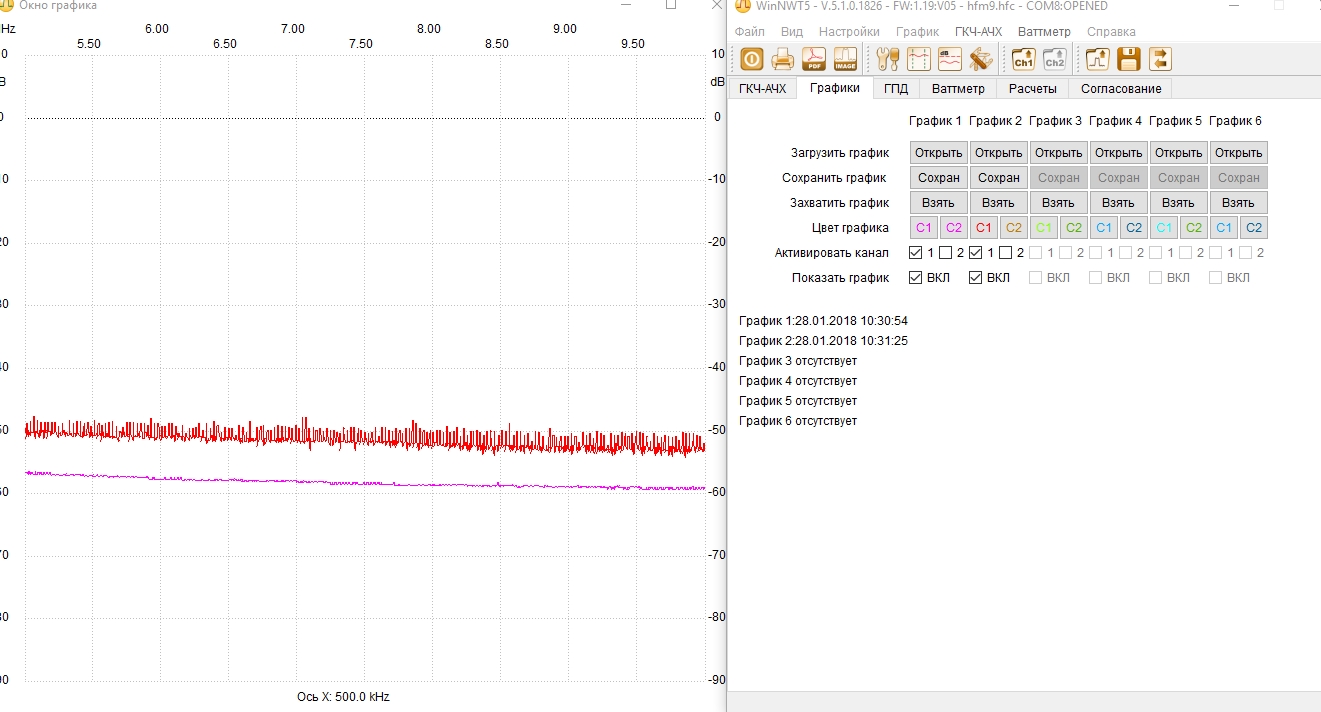

а это без питания верхний и с питанием стенда нижний.после калибровки

[US5MSQ]

Вот схема стенда R1 R2 R10 по 50 ом R11 22 ком.Графики калибровки чуть позже.

Какие постоянные напряжения на стоке Т1 и стоки и истоке Т2? Какая буква у КП303(Т2)?

p.s. А общем, крайне неудачная схема...И где только вы такие безграмотные схемы находите?
Ведь и писал неоднократно и советовал нормальную, хорошо работающую, схему стенда, без "граблей" - но нет, народ предпочитает набивать собственные шишки...

[rk3qj]

Я бы с удовольствием но J310 нормальных нет, одна подделка.Из линейки купленных на рынке неодин не работает.Собираюсь идти в чип и дип.В москве был в командировке во всем митино нет J310.Как найду тогда отпишусь.

[rk3qj]

На кп303И сток-5в исток 0.1 на 998 сток 3.8в на затворе -1.5в.

[US5MSQ]

Я бы с удовольствием но J310 нормальных нет, одна подделка.Из линейки купленных на рынке неодин не работает.Собираюсь идти в чип и дип.В москве был в командировке во всем митино нет J310.Как найду тогда отпишусь.

Да шут сними, с J310. Я же писал что можно ставить практически любые КП303г.д.е,КП307б.в.г, BF245b,c

Ну а входную часть можно сделать, так как у меня на одном согласующем резисторе? Зачем там полевик? мало того , что вход у Вас рассогласован - 100 Ом , вместо 50, так ещё и полевик вносит свои искажения и ослабление сигнала

На кп303И сток-5в исток 0.1 на 998 сток 3.8в на затворе -1.5в.

а выходной каскад вообще жесть, КП303И при токе стока 1мА, жестко ограничивает выходной сигнал в нагрузке 50 Ом (вход детектора NWT) уже при уровне порядка 70 мВэфф !!!
А усиление у него даже без ограничения, на линейном участке, аж 0,15 раз!!!
Так что правильную, нормальную, калибровку при таком выходном каскаде вообще невозможно провести, Ваш прибор был полностью раскалиброван, потому и показывает непонятно что...
