Простой преселектор для многодиапазонного приемника
- masterprofinet
- Сообщения: 105
- Зарегистрирован: 08 фев 2019, 17:17
Re: Простой преселектор для многодиапазонного приемника
Значение 0,461 Ом, полученное каким-то образом - это не эквивалентное , а активное сопротивление. Или как правильно сказал Сергей Эдуардович сопротивление потерь ( r ). Реальная схема контура содержит конденсатор и катушку с последовательно включенным сопротивлением r. Это и есть сопротивление потерь. При расчетах считается, что катушка и конденсатор не имеют активного сопротивления. Другими словами катушка и конденсатор считаются идеальными, но потери считают эквивалентными потерям в некотором активном сопротивлении.
Эквивалентное сопротивление в нашем случае будет равно произведению добротности на характеристическое ( индуктивное ) сопротивление. Имеем 163 * 75,212 = 12259,5 Ом. На частоте 7 МГц.
Эквивалентное сопротивление в нашем случае будет равно произведению добротности на характеристическое ( индуктивное ) сопротивление. Имеем 163 * 75,212 = 12259,5 Ом. На частоте 7 МГц.
Re: Простой преселектор для многодиапазонного приемника
Коллега, - так вот мне весьма и интересно, - каким таким образом? Как подсчитано? О том и веду здесь диалог...masterprofinet писал(а):Значение 0,461 Ом, полученное каким-то образом, - это не эквивалентное , а активное сопротивление. Или, как правильно сказал Сергей Эдуардович, - сопротивление потерь (r).
Ну, во-первых, - в "эквивалентной" схеме параллельного колебательного контура сопротивлений - два: одно - Rl - после катушки индуктивности, второе - Rc - после конденсатора... Вот ссылка: https://coil32.ru/parallel-contour.htmlmasterprofinet писал(а):Реальная схема контура содержит конденсатор и катушку с последовательно включенным сопротивлением r. Это и есть сопротивление потерь.
А во-вторых, - это всё лирика, - где формула расчёта активного сопротивления? Как коллега получил значение активного сопротивления, которое привёл в своём посте? У вас есть чёткий ответ, - как рассчитать этот параметр?
Процитирую из ресурса (по приведенной выше ссылке) Coil32: контур на резонансной частоте имеет чисто активное сопротивление, равное Rэ (эквивалентное или эффективное сопротивление контура).masterprofinet писал(а):При расчётах считается, что катушка и конденсатор не имеют активного сопротивления. Другими словами, - катушка и конденсатор считаются идеальными, но потери считают эквивалентными потерям в некотором активном сопротивлении.
masterprofinet, - вы оперируете данными, которые указал в своём посте наш коллега Alexej Svirid. Проводить математические расчёты (суммировать, отнимать, умножать, делить) и я умею...masterprofinet писал(а):Эквивалентное сопротивление в нашем случае будет равно произведению добротности на характеристическое (индуктивное) сопротивление. Имеем 163 * 75,212 = 12259,5 Ом. На частоте 7 МГц.
Вот у меня к вам, masterprofinet, простая человеческая просьба, - рассчитайте, плиз, активное сопротивление (сопротивление потерь, или как его ещё назвать) для параллельного колебательного контура (для LC-контуров в УПЧ супергетеродинного приёмника) со следующими параметрами: частота резонанса F = 500 кГц, индуктивность катушки L = 101,321 мкГн, ёмкость С = 1000 пФ, характеристическое (волновое) сопротивление колебательного контура ρ = 318,31 Ом.
Ну не выходит у меня ничего, - как ни стараюсь...
Может, - у вас получится?
- masterprofinet
- Сообщения: 105
- Зарегистрирован: 08 фев 2019, 17:17
Re: Простой преселектор для многодиапазонного приемника
Без измерения добротности реального контура, рассчитать сопротивление потерь нельзя.
Дело в том, что авторы программ пользуются эмпирическими данными, полученными в результате экспериментов ( не одним, а множеством, чтобы была статистика ), или опираясь на большой опыт. Свой или чужой. И вовсе не обязательно проводить опыты с катушками от 1Гц до 50 МГц - не хватит всей жизни, а достаточно в каком-то диапазоне частот. Например 5-10 МГц, 10-20 и 20-40. Почему я так условно разделил - используются разные сердечники и следовательно потери будут разные, и каркасы. Скажем цилиндрический или ребристый. Или сердечник - можно применить один, скажем ВЧ30 или все разные. В этих поддиапазонах потери будут небольшие из-за малого количества витков и толстого провода. Плюс монтаж диктует - короткие выводы катушек и конденсаторов.
Совсем другое дело на НЧ. Скажем на частотах 100-500 кГц, эмпирические данные потерь будут одни, на частотах 1-5 МГц - другие. И хоть потери растут с уменьшением частоты, добротность катушек большая из-за большого индуктивного сопротивления на низких частотах.
И еще одно важное замечание. Если программа импортная, то автор использует материалы и компоненты своей местности ( части света ). Эти материалы и компоненты очень сильно отличаются от тех, что достались нам после совдепии. Я ни разу не заказывал в Китае или через сайты катушки, кварцы или электронику.
А тот кто это делает - может попасть.
Автор сайта Сергей Эдуардович проводил замеры импортных катушек на частотах 5, 10, и 20 МГц. Качество катушек оказалось отвратительным, скажем так - неработоспособным. Можете посмотреть в разделе Начинающим радиолюбителям. Тема - Расчет катушек индуктивности.
И если эти катушки были расчитаны по этим программам - стоит ли на них тратить время?
В описаниях различных приемников ( промышленных или бытовых ) в таблице намоточных данных всегда была колонка добротности. Вот скажем я открыл приемник Спорт 66-го года выпуска. Катушки ФПЧ - добротность 80.
Дело в том, что авторы программ пользуются эмпирическими данными, полученными в результате экспериментов ( не одним, а множеством, чтобы была статистика ), или опираясь на большой опыт. Свой или чужой. И вовсе не обязательно проводить опыты с катушками от 1Гц до 50 МГц - не хватит всей жизни, а достаточно в каком-то диапазоне частот. Например 5-10 МГц, 10-20 и 20-40. Почему я так условно разделил - используются разные сердечники и следовательно потери будут разные, и каркасы. Скажем цилиндрический или ребристый. Или сердечник - можно применить один, скажем ВЧ30 или все разные. В этих поддиапазонах потери будут небольшие из-за малого количества витков и толстого провода. Плюс монтаж диктует - короткие выводы катушек и конденсаторов.
Совсем другое дело на НЧ. Скажем на частотах 100-500 кГц, эмпирические данные потерь будут одни, на частотах 1-5 МГц - другие. И хоть потери растут с уменьшением частоты, добротность катушек большая из-за большого индуктивного сопротивления на низких частотах.
И еще одно важное замечание. Если программа импортная, то автор использует материалы и компоненты своей местности ( части света ). Эти материалы и компоненты очень сильно отличаются от тех, что достались нам после совдепии. Я ни разу не заказывал в Китае или через сайты катушки, кварцы или электронику.
А тот кто это делает - может попасть.
Автор сайта Сергей Эдуардович проводил замеры импортных катушек на частотах 5, 10, и 20 МГц. Качество катушек оказалось отвратительным, скажем так - неработоспособным. Можете посмотреть в разделе Начинающим радиолюбителям. Тема - Расчет катушек индуктивности.
И если эти катушки были расчитаны по этим программам - стоит ли на них тратить время?
В описаниях различных приемников ( промышленных или бытовых ) в таблице намоточных данных всегда была колонка добротности. Вот скажем я открыл приемник Спорт 66-го года выпуска. Катушки ФПЧ - добротность 80.
- masterprofinet
- Сообщения: 105
- Зарегистрирован: 08 фев 2019, 17:17
Re: Простой преселектор для многодиапазонного приемника
Вэф Спидола-10. 1-го класса. 65 - го года. Контуры ПЧ. Выполнены в горшках Ф600 с экранами. Добротность ФСС-160, резонансный каскад - 150, в цепи детектора - 90.
Посчитайте потери. Конденсаторы контура 1000пФ. Частота 465 кГц. От ваших 500 почти не отличается. Индуктивность 115 мкГн.
Посчитайте потери. Конденсаторы контура 1000пФ. Частота 465 кГц. От ваших 500 почти не отличается. Индуктивность 115 мкГн.
- masterprofinet
- Сообщения: 105
- Зарегистрирован: 08 фев 2019, 17:17
Re: Простой преселектор для многодиапазонного приемника
Тот же приемник. Диапазон 41м ( 7 МГц ). Входная катушка. Каркас гладкий. Сердечник Ф100. Добротность 100. Индуктивность 6,8 мкГн. Провод ПЭЛШО 0,1.
Сопротивление потерь получилось почти 3 Ома.
Сопротивление потерь получилось почти 3 Ома.
- masterprofinet
- Сообщения: 105
- Зарегистрирован: 08 фев 2019, 17:17
Re: Простой преселектор для многодиапазонного приемника
Даже если поднять добротность этого контура до 250 - то сопротивление потерь все равно будет больше 1.
Re: Простой преселектор для многодиапазонного приемника
Да никаким образом он сопротивление потерь не высчитывал. Спутал понятия видимо.lado писал(а): И мне вот просто чудовищно интересно, - каким образом коллега высчитал это самое эквивалентное последовательное сопротивление?
.
Кстати, все нужные формулы и определения для радиолюбителей по этому вопросу есть в "Справочнике радиолюбителя коротковолновика", 1984 год, Бунин и Яйленко.
Re: Простой преселектор для многодиапазонного приемника

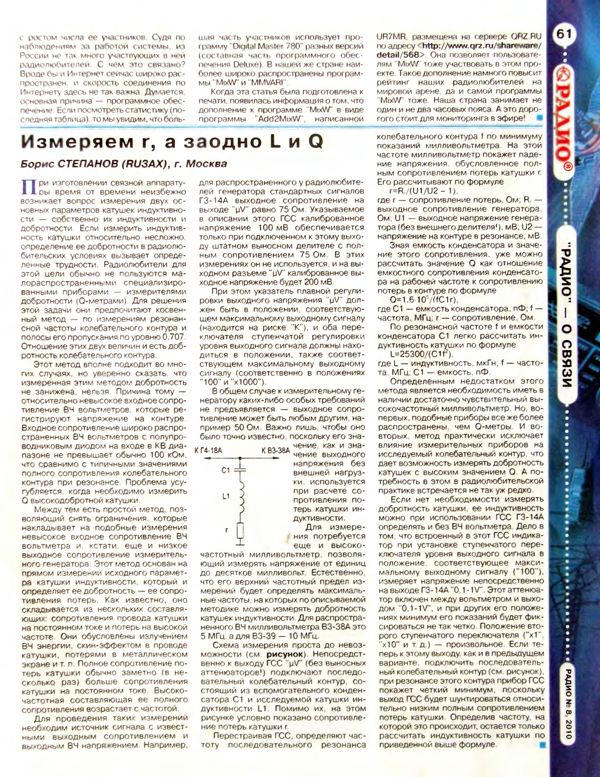

Была статья в журнале Радио о измерении и вычислении сопротивления потерь контура.
Re: Простой преселектор для многодиапазонного приемника
В общем, - получается, что без Q-метра в этом вопросе - "ни туды, и ни сюды"...
Или измерять (если есть чем) полосу пропускания получившегося колебательного контура, - Q = F/2*∆f (где F - частота резонанса контура, 2*∆f - полоса пропускания контура)...
Или измерять (если есть чем) полосу пропускания получившегося колебательного контура, - Q = F/2*∆f (где F - частота резонанса контура, 2*∆f - полоса пропускания контура)...
[b]RJ[/b] писал(а):Кстати, - все нужные формулы и определения для радиолюбителей по этому вопросу есть в "Справочнике радиолюбителя коротковолновика", 1984 год, Бунин и Яйленко.
Игорь, - благодарю, - обязательно просмотрю литературу...[b]RJ[/b] писал(а):Была статья в журнале Радио о измерении и вычислении сопротивления потерь контура.
- masterprofinet
- Сообщения: 105
- Зарегистрирован: 08 фев 2019, 17:17
Re: Простой преселектор для многодиапазонного приемника
Добротность катушек ПЧ Спидолы как я уже писал- 160. Это предельная добротность катушки ПЧ в горшке из феррита. Выше уже не прыгнешь. Сопротивление потерь получается 2,1 Ом.
В карбонильном горшке СБ-12 - добротность можно поднять на 10, в СБ-23 максимум на 20 - здесь каркас больше, удобно мотать литцендратом. На частоте 500 кГц минимальные потери в контуре составят 1,8. Ниже не выйдет, как ни крути.
В карбонильном горшке СБ-12 - добротность можно поднять на 10, в СБ-23 максимум на 20 - здесь каркас больше, удобно мотать литцендратом. На частоте 500 кГц минимальные потери в контуре составят 1,8. Ниже не выйдет, как ни крути.
