Сергей Эдуардович, здравствуйте! В схеме ППП на FST3125 конденсаторы С10,13,18,19 электролитические. Можно ли их и целесообразно ли заменить на плёночные? Если ставить электролиты, то какие из современных там наиболее желательны, если так можно сказать?

[US5MSQ]

Здравствуйте.
Будут хорошо работать и плёночные и электролиты, не критично.

[KUKUXA]

Благодарю! Мирного неба и крепкого здоровья на долгие годы!

[KUKUXA]

Сергей Эдуардович, здравствуйте!

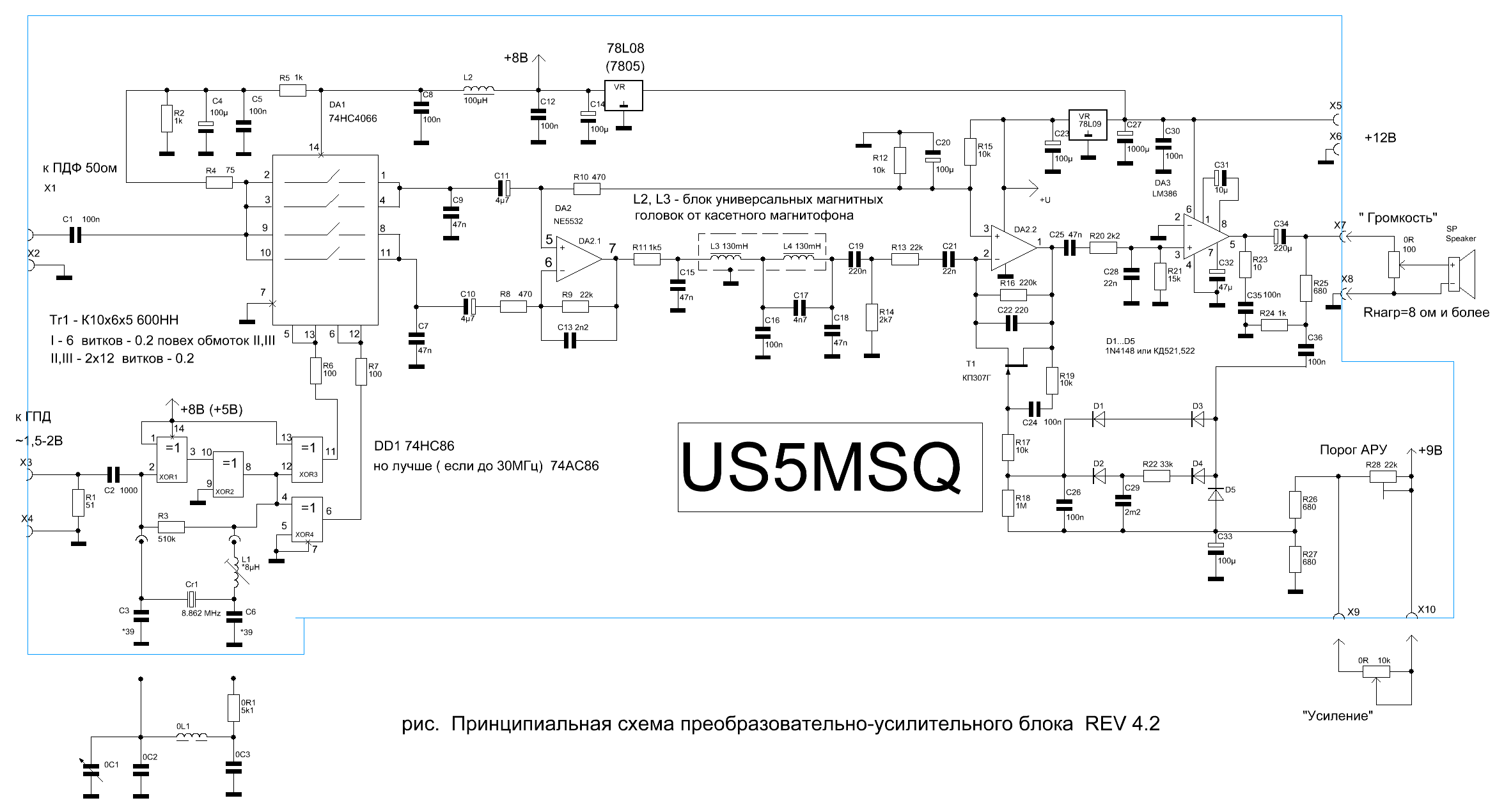

Не стал плодить темы, вопрос близок к теме ППП, вопросы по 7-ми диапазонному DSB ППП на 74HC4066 и 74AC86 с магнитофонной головкой rev. 4.2.

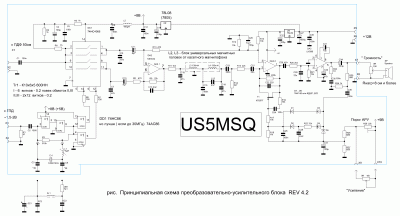

На схеме включения 74AC86 параллельно резистору R3 показаны два варианта цепей: С3,С6,Сr1,L1 и 0С1,0С2,0С3,0L1,0R1.
Я правильно понимаю, что при использовании отдельного ГПД или синтезатора, эти цепи не нужны?
Не нашёл описание того, в каком случае и для чего они используются, поясните, пожалуйста, их назначение.
Благодарю за ответ!

[US5MSQ]

Здравствуйте.
Всё верно, при использовании отдельного ГПД или синтезатора, эти цепи не нужны. Это варианты использования элементов DD1 в качестве "внутриплатного" гетеродина:
1. Вариант на С3,С6,Сr1,L1 реализует опорный кварцевый гетеродин при использовании этого ППП в качестве тракта ПЧ/НЧ супергетеродина
2. вариант на 0С1,0С2,0С3,0L1,0R1 реализует ГПД

[KUKUXA]

Благодарю, всё в моём мозгу стало на свои места!
Догадывался про вариант ГПД, но не понял в каких случаях используется кварц.
Думал для приёма фиксированных частот
Всё вполне логично и функционально.
Мирного неба, крепкого здоровья Вам и Вашим близким!
Пускай у все всё будет хорошо!

[KUKUXA]

Сергей Эдуардович, здравствуйте!
Получается, что этот приёмник одинаково принимает ВБП и НБП?
Нет возможности подавить ненужную боковую полосу?
Ещё такой момент, на одних схемах напряжения гетеродина подаются на 4066 через пары выводов 5-13 и 6-12, а на других на пары 5-6 и 13-12, какой вариант правильный?

[US5MSQ]

Здравствуйте.
Ну так это и есть двухполосный ППП, однополосный ППП описан по ссылке в первом сообщении форума, да и сам этот форум именно ему и посвящён
Варианты подачи сигнала ГПД на разных схемах правильные - просто схемы немного разные

[KUKUXA]

Ну так то понятно сразу стало
Как для экспериментов и проверки возможности работы микросхем, радио хорошее, но пришёл к выводу, что слушать плотный эфир просто ужас, к сожалению
То радио, которое в этой теме - шикарное во всех отношениях
В первом сообщении я указал, что плодить темы не вижу смысла, не той активности тема, к сожалению, на форумах 99% диванных любителей поболтать ни о чём, поэтому стараюсь не давать им повод для пустословия.
Благодарю!

[KUKUXA]

Сергей Эдуардович, здравствуйте! Подскажите, пожалуйста, как правильно подключить S-метр в схеме УНЧ приёмника? Из какой точки взять сигнал для "градусника" синтезатора?
