Реверсивный тракт на биполярных транзисторах по мотивам Р76М

[Vlad_9]

S метр получается зажатый после 7 баллов.
S2 54
S3 64
S4 81
S5 118
S6 229
S7 253
S8 258
S9 261
+20 265
+40 267
Данные в условных единицах попугаях (код АЦП). Получается после 7 баллов начинает работать детектор АРУ. Сигнал снимался с С30 затвор полевого транзистора.

[US5MSQ]

Вам нужно подать на вход 50 мкВ (уровень S9) и R17 выставить показания S-метра примерно на середину шкалы.

[Vlad_9]

Я уровень на дисплей вывожу. В контроллере коэффициенты которые для каждого деления S метра. Контроллер сравнивает сигнал с таблицей и рисует уровень на дисплее. Калибровку делал так: подавал на вход трансивера сигнал с генератора, который соответствует определенному уровню S метра, значение АЦП записывал в таблицу контроллера и т.д. для всех значений. Эта таблица представлена в предыдущем посте.

[Vlad_9]

Сейчас голову ломаю, как ДПФ сделать. Основные требования это габариты и энергопотребление коммутации. Просто основная плата небольших габаритов и потребление мизер. Просится походный вариант с питанием от аккумулятора. Минусы реле- габариты, потребление. Диоды- пока не изучал но тоже думаю будет минус потребление. Пока рассматриваю вариант мультиплексора, видел в какой-то конструкции(по моему СДР). Думал применить вместо ДПФ перестраиваемый контур, управлять от синтезатора, даже были мысли Q множитель использовать. Но тут тоже свои трудности. Использовать варикап просто не знаю как он поведет себя во входной цепи. Механическая перестройка габаритна.

[US5MSQ]

Низкоомные мультиплексоры - хороший вариант

[monashek]

Вам нужно подать на вход 50 мкВ (уровень S9) и R17 выставить показания S-метра примерно на середину шкалы.

Здравствуйте. У меня генератор минимальную амплитуду выдает 0,01 В пик-пик, подскажите как можно эту амплитуду уменьшить до 50 мкВ для калибровки S-метра? Простого делителя напряжения на резисторах достаточно, или нужно делать как то по другому?

[US5MSQ]

Здравствуйте.
0,01В Up-p примерно равно 3 мВэфф. Если включить входной аттенюатор на 30дБ, то получим 100 мкВ. Можно при этом уровне выставить стрелку примерно на 55 % шкалы и на этом остановиться, т.к. этого вполне достаточно на практике для грубой оценки силы сигнала.
Иначе (ежели захочется большей точности) потребуется калиброванный резистивный делитель или промышленный ГСС.

[LB4IG]

Сергей Эдуардович, есть вопрос о перегородке СУ. Нужно ли антенный разъем ставить за перегородку, в отсек СУ или это не обязятельно?

[US5MSQ]

Лучше за перегородку, т.е. и УМ и СУ и антенное гнездо лучше расположить рядом, в экранированном отсеке.

[LB4IG]

Добрый день.

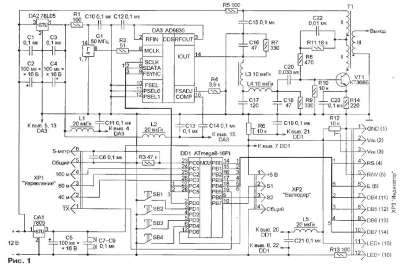

Помогите пожалуйста, не могу разобраться как подключить вход S-метра синтезатора к основной плате. Все работает, остались вот такие мелочи. Синтез на AD9835 довольно популярный с ПЧ 500кГц.
