Реверсивный тракт на биполярных транзисторах по мотивам Р76М

[US5MSQ]

1.Подскажите пожалуйста, катушки связи мотать в самом внизу секции каркаса или поверх контруной катушки?
2.и еще вопрос можно ли использовать китайский пеьезик (желтенький) на 500кгц в опорнике?

Здравствуйте.
1.Катушки связи лучше всего мотать либо поверх контурной, ближе к заземлённому концу, либо в соседней с заземлённым концом секции
2.Нет, и дело не только в худшей термостабильности пьезорезонатора. В этой схеме опорного гетеродина кварц включён в цепь ПОС и генерация происходит на частоте его последовательного резонанса. У пьезорезонаторов последовательный резонанс находится существенно ( примерно на 10-15 кГц) ниже указанной на корпусе частоты. Как некий компромиссный вариант, на пьезорезонаторе можно выполнить опорный гетеродин 500 кГц на отдельной платке по схеме телеграфного гетеродина и через подстроечный резистор подать его сигнал на базу бывшего опорного гетеродина, который будет выполнять теперь функцию буферного резонансного усилителя, и этим подстроечником выставить требуемый уровень сигнала на детекторе/модуляторе

[morse]

Сергей Эдуардович, у меня есть кварц из UW3DI (с рабочего аппарата) я его вставлял схема не хочет заводится а пьезик с пол тычка ! емкости подбирал не помогает! это может быть что у кварца маленькая добротность? и как это победить?

[US5MSQ]

Вероятная причина - резонансная частота контура далека от 500 кГц. Поставьте на место кварц. Временно подключите параллельно его выводам керамический конденсатор 10-100 нФ. Должна появиться генерация. Подстройкой сердечника катушки установите частоту генерации максимально близкую к 500 кГц и можно удалить вспомогательный конденсатор. При исправном кварце всё будет работать как положено.

[SSergej]

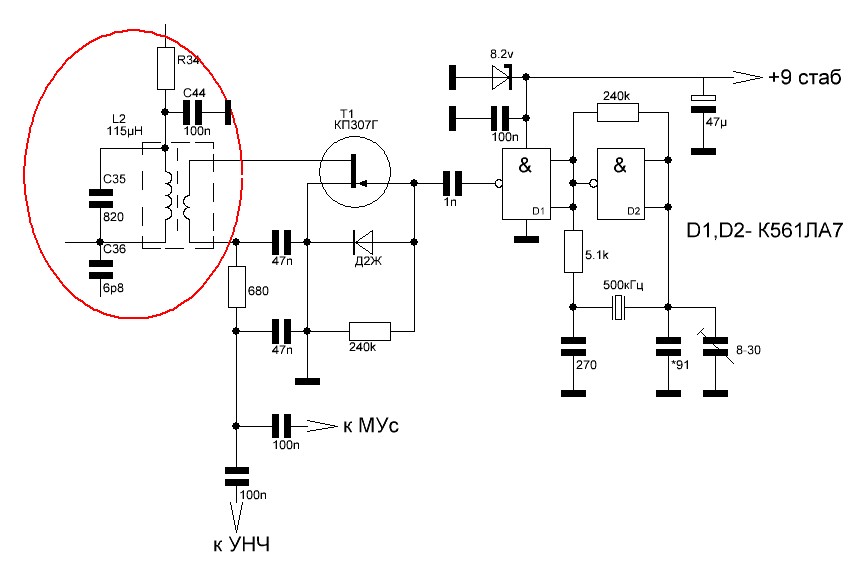

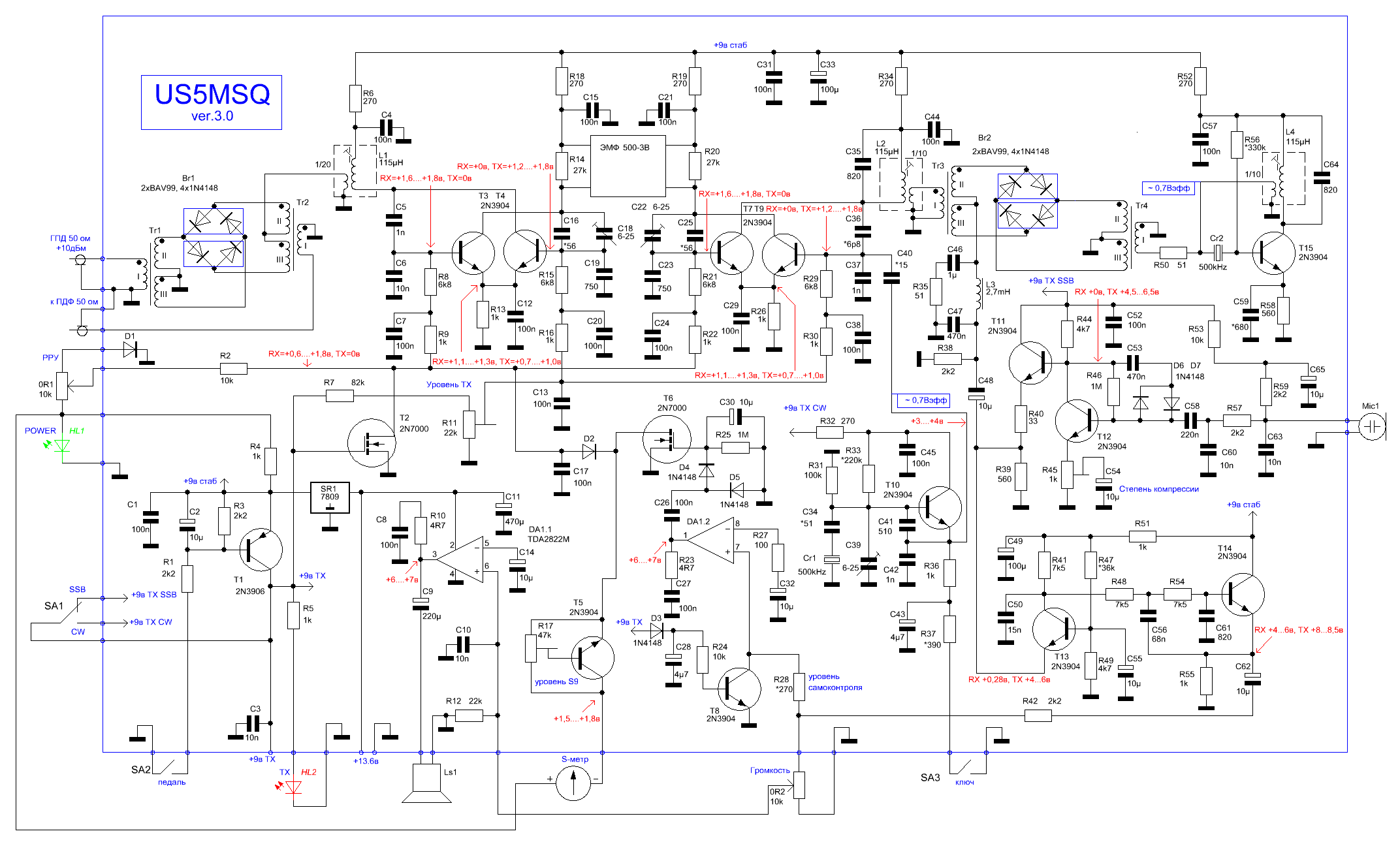

Сергей Эдуардович, можно ли применить схему опорного генератора и смесителя из одной Вашей конструкции. В моём случае это решило бы проблему отсутствия кварца и наличия среднего ЭМФ. Выделенное, это элементы основной платы.

[US5MSQ]

Здравствуйте.
В принципе можно, единственно обращаю Ваше внимание, что подавление несущей здесь обратно пропорционально проходной емкости полевика. Чем меньше емкость, тем лучше. Оптимальными были бы 2SK241, 2SK544, BF999 или двухзатворные BF9xx с подачей сигнала на первый затвор, а на второй затвор постоянного напряжения смещения +4В. Напряжение питания гетеродина при этом должно быть +5В, не выше.

[SSergej]

Сергей Эдуардович, благодарен за ответ, буду пробовать.

[morse]

на пьезорезонаторе можно выполнить опорный гетеродин 500 кГц на отдельной платке по схеме телеграфного гетеродина и через подстроечный резистор подать его сигнал на базу бывшего опорного гетеродина, который будет выполнять теперь функцию буферного резонансного усилителя, и этим подстроечником выставить требуемый уровень сигнала на детекторе/модуляторе

Сергей Эдуардович , квварц мой оказался не совсем видно хорош не хочет работать в схеме! в UW3DI работает! собрал я отдельную платку на пьезике чисто с его выходит 2.5 вэфф но стоит его подключить к основной плате в базу бывшего опорника на выходе резистора R50 0.3 вэфф. Контур у меня строится от 31.09мгн до 135.9мгн 84витка а катушка связи 9 витков

[US5MSQ]

Опять чудеса в решете...
1.Если кварц рабочий, то должен генерировать и в нашей схеме. С блокировочным конденсатором гетеродин работает? Выставили частоту 500 кГц? Убираем блокировочный конденсатор, то должен загенерировать, если нет, то в очень малых пределах, буквально на полоборота, крутим сердечник катушки до появления генерации - полоса пропускания кварца очень маленькая - буквально десятки Гц - поэтому всё делаем очень плавно!
2. Маловато витков катушки связи, по хорошему надо бы витков 11-12, но и с 9 витками у Вас почему-то получилось слишком малое напряжение.
Контур L4 настроен в резонанс? Какое переменное напряжение на нём? Без подачи сигнала какие постоянные напряжения на базе, эмиттере и коллекторе Т15?

[morse]

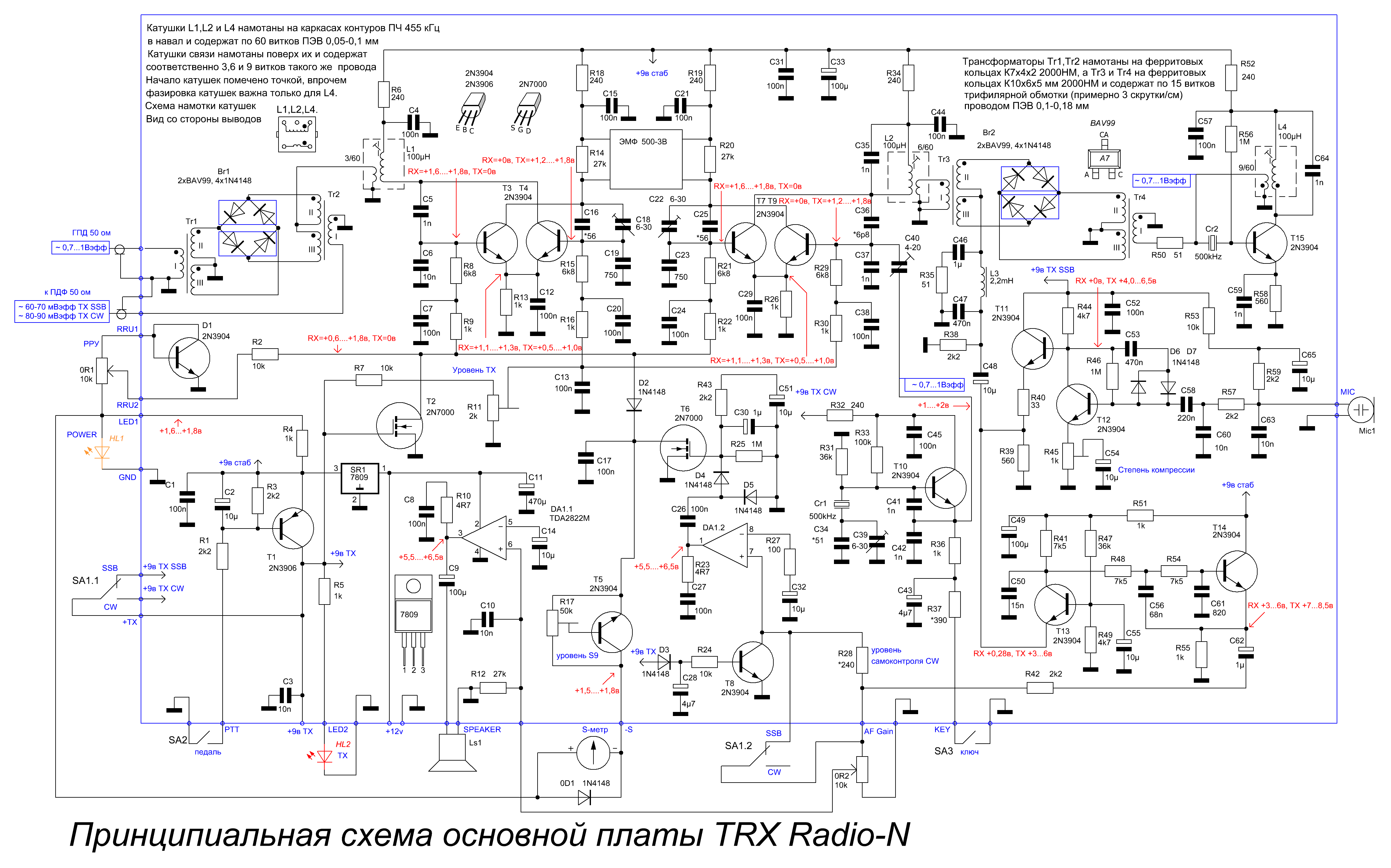

Я собирал опорник по этой схеме

[US5MSQ]

Это правильно.
