вернул все изначальное стояние на основную плату! значит так)))
1 , зашунтировал кварц кондером 68н частоту выставил ровно 500кгц убрал кондерчик и частотомер показывает 0 (контур крутил потихоньку влево в право не чего не изменилось)
2. напряжение на транзисторе Т15 база 1.4в эмиттер 0.8в коллектор 8.6в
нашол у себя кварц на 503.7 запустился сразу((((померял его на выходе R50 0.35вэфф
Битлов ты можешь не любить, а вот прослушать их обязан. 73
Что-то с кварцем не то...
Режимы транзистора нормальные.
Давайте попробуем разобраться с вариантом с внешним гетеродином. Какие переменные напряжения на базе, коллекторе Т15 при выходном напряжении на катушке связи (на резисторе R50) 0,3Вэфф? Кстати, чем его измеряете?
Вот даже как...
похоже, что Ваш вольтметр сильно врёт - занижает показания примерно в 2 раза!
Проверить это можно двумя способами:

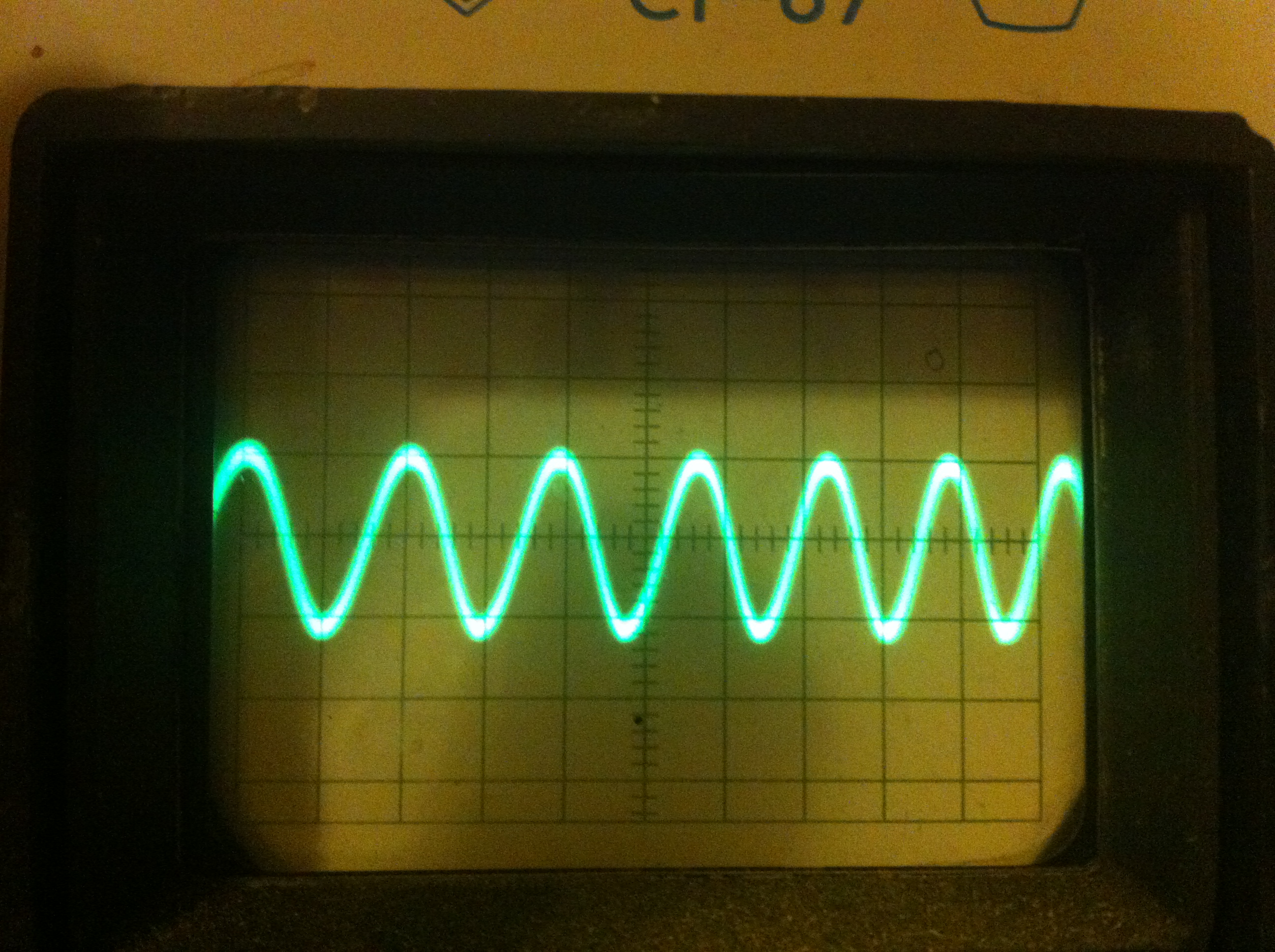

1.Если есть осциллограф, посмотрите форму напряжения, поступающего на смеситель/детектор (по другую сторону резистора R50) - там, по идее, должен быть синус с сильно уплощенными верхушками - результат ограничения сигнала открывающимися диодами смесителя - если это так, значит напряжение опорника превышает 0,5Вэфф и достаточно для нормальной работы.
2.Если нет осциллографа, можно измерить падение переменного напряжения на резисторе R50, точнее разницу показаний вольтметра на его выводах - если она есть, то значит через резистор ( и диоды смесителя) течёт ток, т.е. диоды открываются, то бишь амплитуда напряжения гетеродина превышает напряжение открывания диодов (примерно 0,6В)
Это снято на левом по схеме выводе резистора R50?
Получается, что приборы показывают правильно, надо искать причину пониженного напряжения.
1. Попробуем увеличить усиление транзисторы Т15, для чего нужно сорвать генерацию, уменьшить R58 до 220 ом и подбором (уменьшением) R56 увеличить ток эмиттера до 2-3 мА (контролируем по падению напряжения на R58)
2. Пониженная добротность контура может быть вызвана применением в качестве С64 современного китайского конденсатора с диэлектриком не NP0, а X7R а то и Y5V. Внешне их не отличить, адобротность с последними может упасть с 90-100 до 20-30. Попробовать заменить С64 на другой тип, например КСО или старый советский КТ,КД
73
