Простые супергетеродинные приемники на двухзатворных ПТ(Ч.2)

[Andrej_M]

Меряю в схеме r12 и r13 по 26кОм . Попробую один выпаять , но маркировка совпадает с схемой 36 и 100 кОм .

[US5MSQ]

Выпаивать ничего нужно, маркировка как правило соответствует номиналу.Просто были некорректные измерения уровня.

[Andrej_M]

Да проверил все сопротивления в норме , буду искать детали на генератор 3,6мГц . Может настройка пдф поможет , и ещё вопрос АРУ не может срезать сигнал ?

[US5MSQ]

АРУ начинает срабатывать при уровне выходного сигнала порядка 0,5Вэфф. А какой уровень шума на выходе УНЧ у Вас ?

[Andrej_M]

Добрый день . Подскажите как измерить уровень шума на выходе УНЧ . Вечером запишу аудио файл ,послушаете может что подскажите . Спасибо .

[US5MSQ]

Подключите параллельно динамику осциллограф с развёрткой 5 мСек. Размах шумов основной плотности, за исключением более редких выбросов делим на 3 и получаем примерную величину шумов в эффективных значениях.
И кстати, для настройки ПДФ 80м диапазона можно использовать и Ваш ГУК, если временно, на время настройки, подпаять параллельно его КПЕ емкость порядка 200-330 пФ.

[Andrej_M]

Спасибо большое за совет и помощь , буду вечером дома всё попробую .

[Andrej_M]

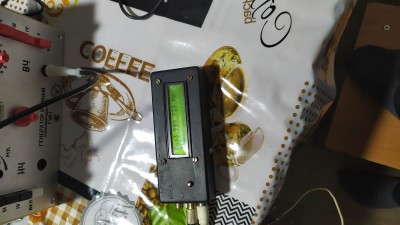

Добрый вечер . Гук настроил на 3,6 мГц . Щас попробую настроить ПДФ . Ещё раз спасибо за совет (300 пф )

[Andrej_M]

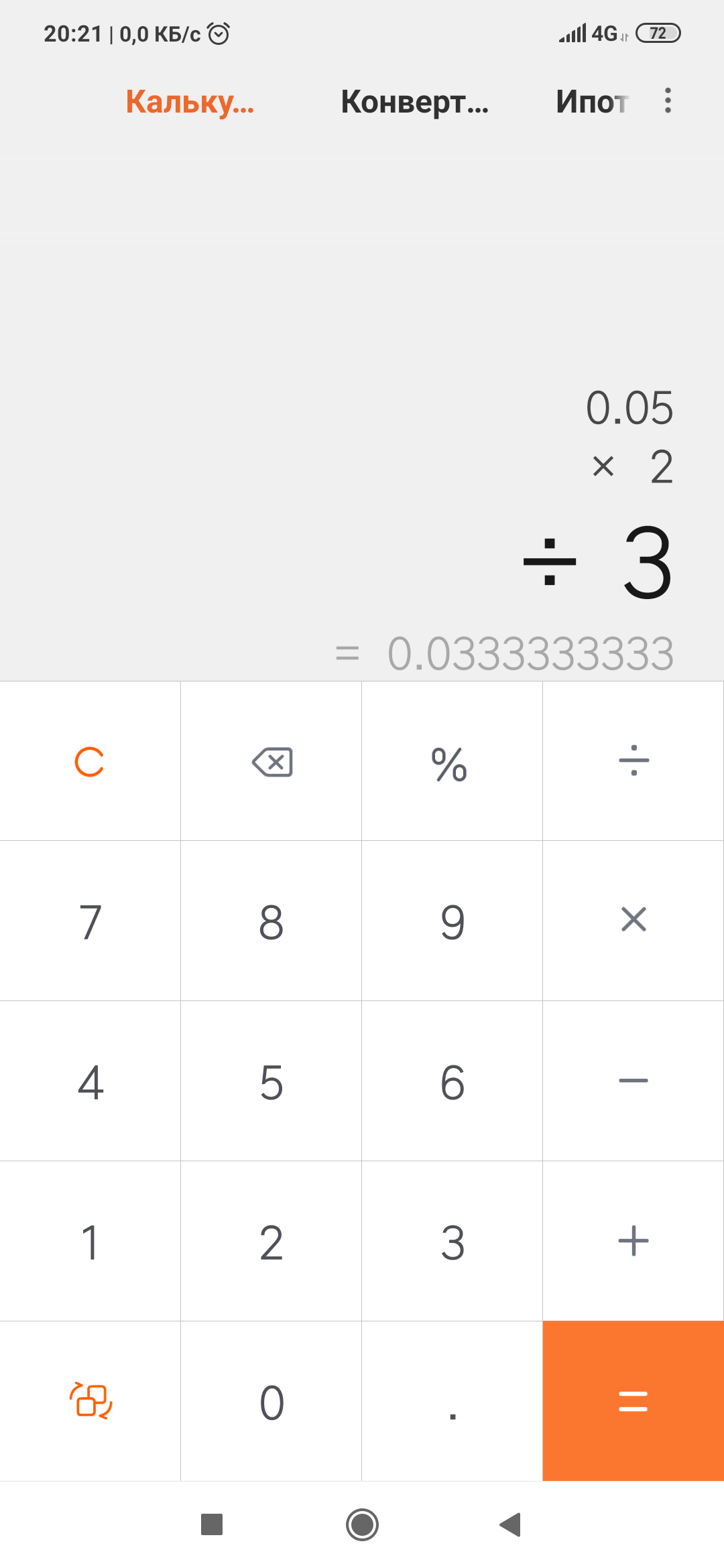

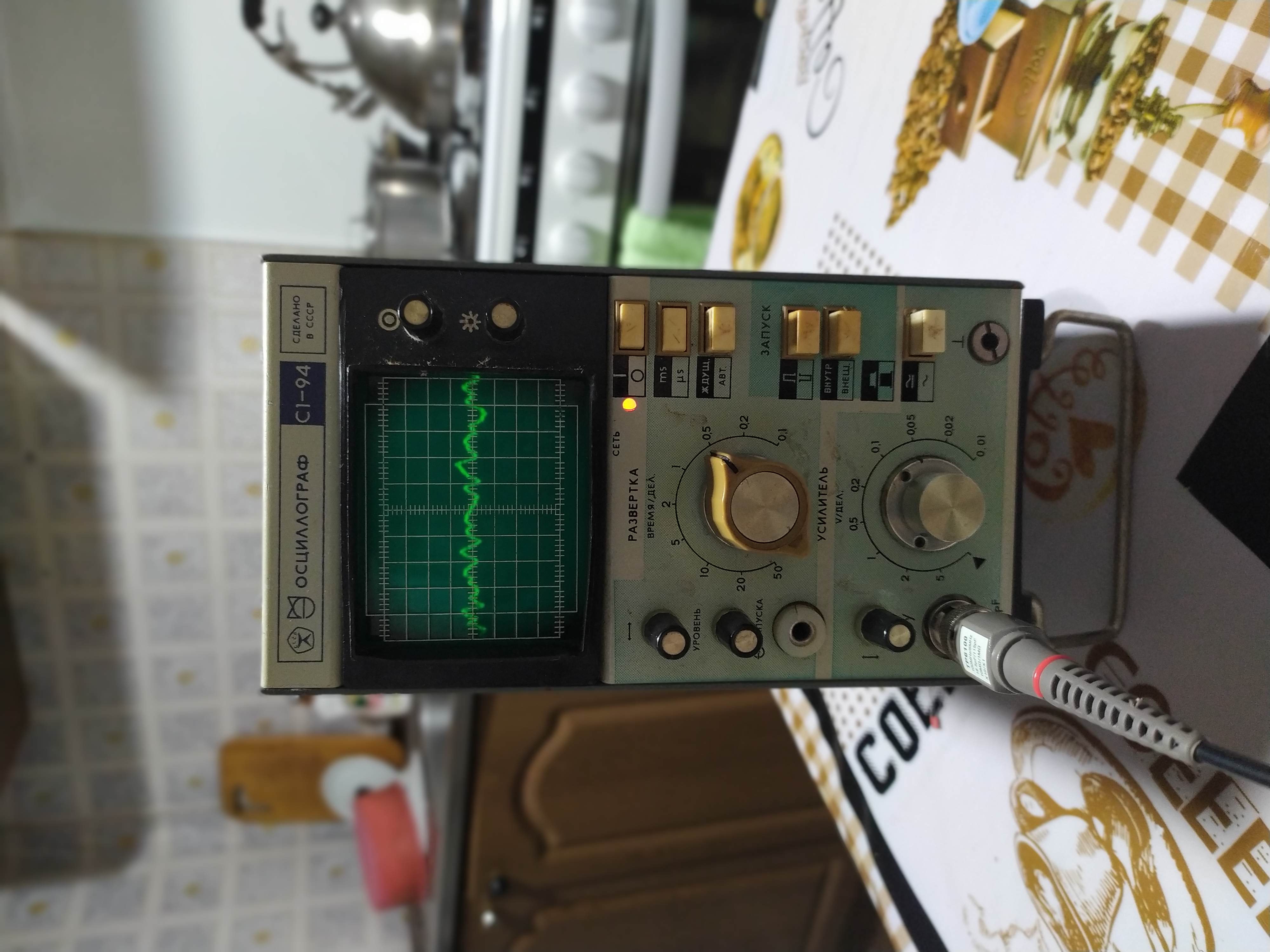

Поменял шумы приемника вот что вышло :

[Andrej_M]

Правильно нет незнаю
