Простые супергетеродинные приемники на двухзатворных ПТ(Ч.2)

[R0CCU]

Здравствуйте Сергей Эдуардович. Имею такой вопрос: Конденсаторы С31,32 в опорном генераторе, можно применить типа X7R если нет NPO или лучше поставить по два 750пф один на другой , а также С1 в гетеродине составить из 3-х 750пф. Спасибо.

[US5MSQ]

Здравствуйте.
В первом гетеродине нужно ставить конденсаторы только из термостабильной группы NP0 (CG0), иначе о стабильной частоте можно забыть. В опорнике в виду относительно низкой частоты, применения добротного резонатора и малого коэф. включения в контур больших конденсаторов, допустимо их применить из группы X7R

[R0CCU]

Спасибо Сергей Эдуардович. Да я имел в виду 3х750пф группы NPO, т.к. 2200пф у меня нет. Не думал что такая проблема с этими конденсаторами, Вы правильно писали что нужно все проверять.

[US5MSQ]

Спасибо Сергей Эдуардович. Да я имел в виду 3х750пф группы NPO, т.к. 2200пф у меня нет. Не думал что такая проблема с этими конденсаторами, Вы правильно писали что нужно все проверять.

Ну так это мой печальный опыт, сын ошибок трудных...

[R0CCU]

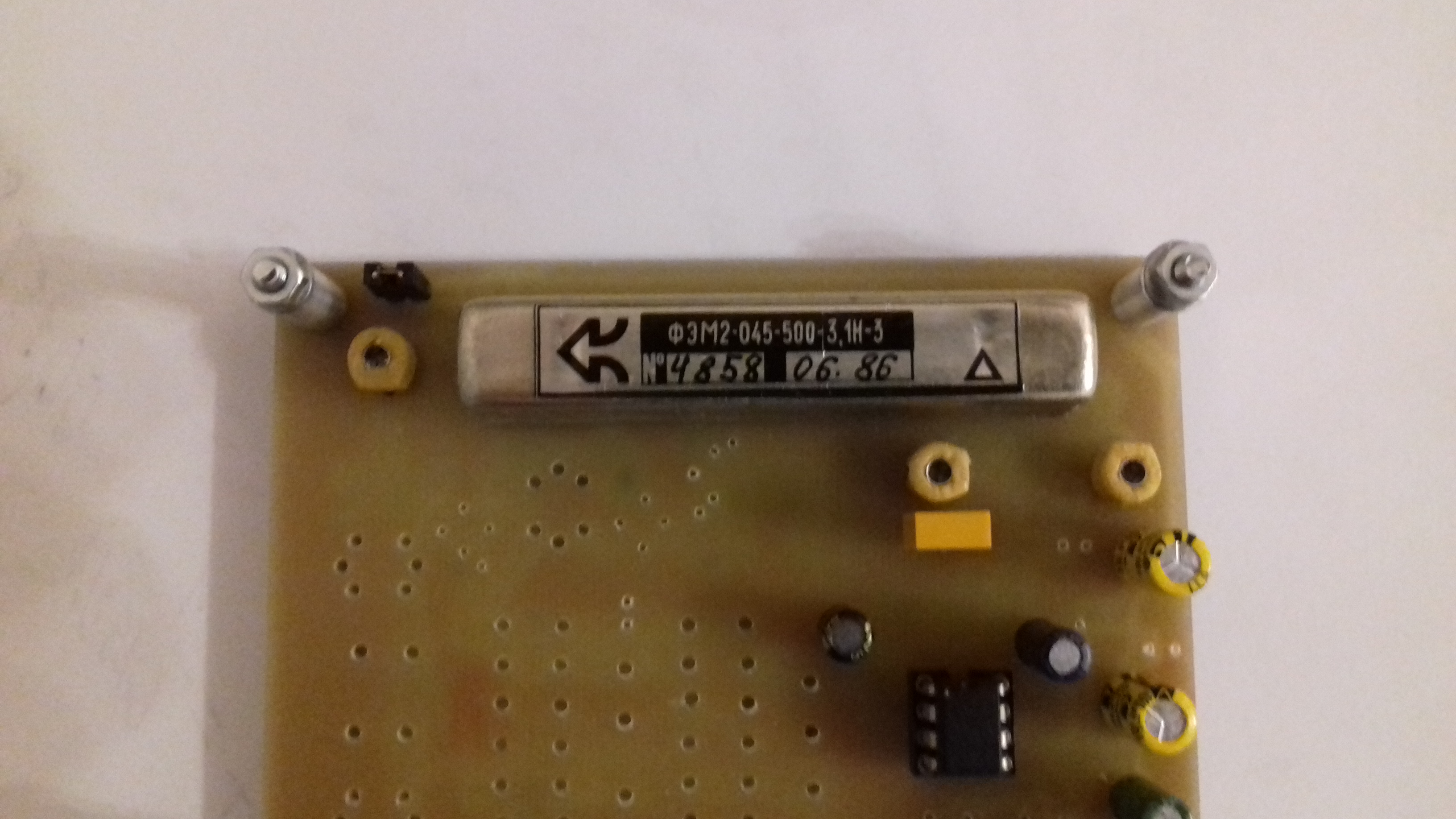

Здравствуйте Сергей Эдуардович. Разрешите задать вопрос. При измерении индуктивности этого фильтра у меня получилась 1930 и 1830 мкгн, соответственно емкость конденсаторов должна быть 52-55пф, возникло сомнение может ли быть такая,большая индуктивность или я где то ошибся. Измеряю приставкой по Вашей схеме. Спасибо.

[US5MSQ]

Здравствуйте.
Великоваты значения, обычно для таких ЭМФ порядка 1500-1600, но в пределах допустимого, так что это вполне возможно, а Вам нужно немного подкорректировать (уменьшить) значения конденсаторов по входу/выходу ЭМФ

[R0CCU]

Да верно у меня два таких фильтра у одного так и есть 1600-1670 мкгн, я поставил подстроечники 7-45пф, наверное постоянные 20-33пф хватит ? Наверное лучше 33пф, если и ошибся то должно быть нормально.

[US5MSQ]

Всё верно

[Olegsokolov]

Сергей Эдуардович, Добрый вечер!
Собрал Ваш приемник (трехдиапазонный вариант) на макетной плате, работает замечательно! Но заметил неприятную мелочь - при легком ударе по столу (на котором лежит макет приемника) в наушниках слышен легкий звон. Оказалось - ЭМФ (типа ЭМФ-9Д-500-3В), при легком постукивании по нему и происходит данная мелочь.
Сергей Эдуардович, неужели ЭМФ может работать как "микрофон", улавливать различные механические колебания, а детектор и УНЧ это усиливать?

[US5MSQ]

Здравствуйте.

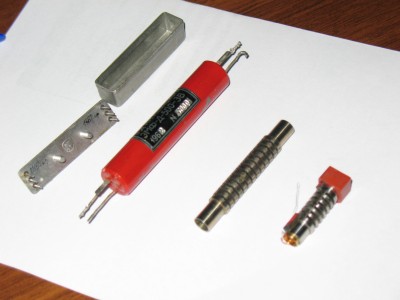

Всё так и есть. Внутри ЭМФ находятся металлические цилиндры или диски, скреплённые только тонкими проволочками, которые резонируют на только от магнитострикционного возбуждения, но и простого механического. Также подвержен заметному микрофонному эффекту и керамический резонатор. Конструкция ЭМФ показано на фото
