Трансивер STEP II

[US5MSQ]

Да, правильно. Вы же уже это пробовали - и забыли?

[kan105]

Здравствуйте Сергей Эдуардович. Я наверное Вам надоел.
У меня ещё вопросик по выходной мощности, как её сделать линейной (измерял выходную мощность прибором KW-520: 1,8 – 6 Вт; 3,5 – 18 Вт; 7 – 19 Вт; 10 – 15 Вт; 14 – 13 Вт; 18 – 11 Вт; 21 – 11 Вт; 24 – 13 Вт; 28 – 11 Вт). На выходе с ДПФ (перед ПУМом) сигнал 1,8 чуть больше чем на 3,5, а на выходе с ПУМа в два раза меньше. Как это можно исправить?

[US5MSQ]

Здравствуйте.
Этой "ловлей блох" занимайтесь, пожалуйста, без меня.

[uamag]

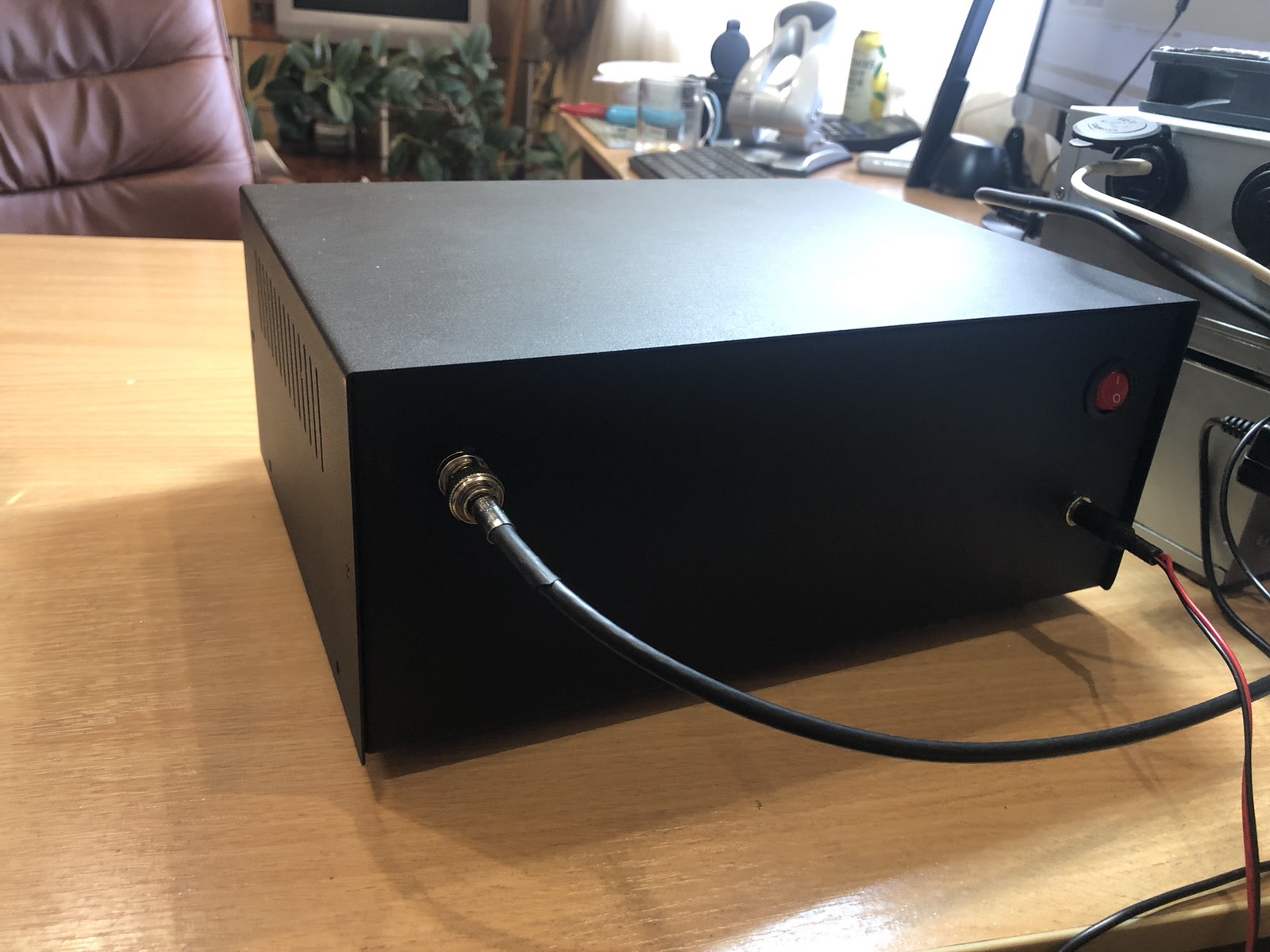

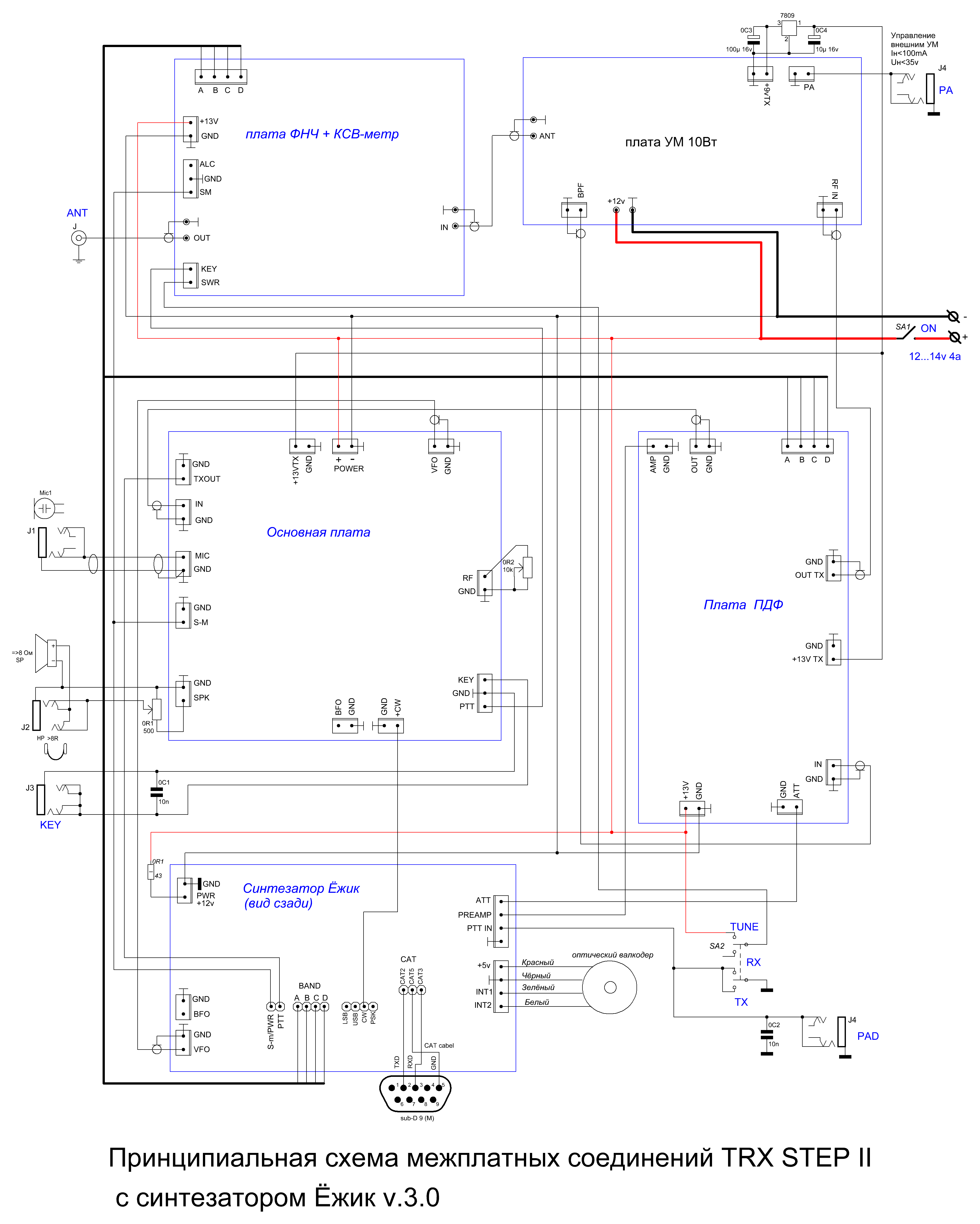

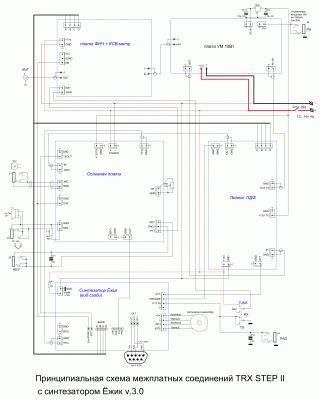

Закончил первый этап сборки STEP II. Собрал основную плату и ПДФ, разместил все в корпус, осталось ФНЧ и усилитель. Моя беда - шлейфы и соединительные провода, как не старался - нормально спаять не получается, то там отходит, то там. Надо учиться. Плюнул и купил готовые провода в arduino.ua, благо есть готовые и недорого. Корпус брал в интернет магазине mibox, размеры 29 см ширина, 21 см глубина и 12 см высота. Брал с хорошим запасом, ящик получился немаленький, но очень удобно все размещать и подключать. Кнопки Ёжика приклеил на эпоксидку - держатся отлично. Лицевую панель затянул пленкой Galaxy для лазерных принтеров. Провода оптического валкодера зеленый и белый поменял местами, теперь при вращении ручки вправо - частота растет, влево - убывает, но это дело привычки. Автору отдельная благодарность, Сергей Эдуардович как всегда на высоте, помогал, советовал, вникал в мои глупые вопросы и очень быстро отвечал.
В целом, очень доволен, буду двигаться дальше.

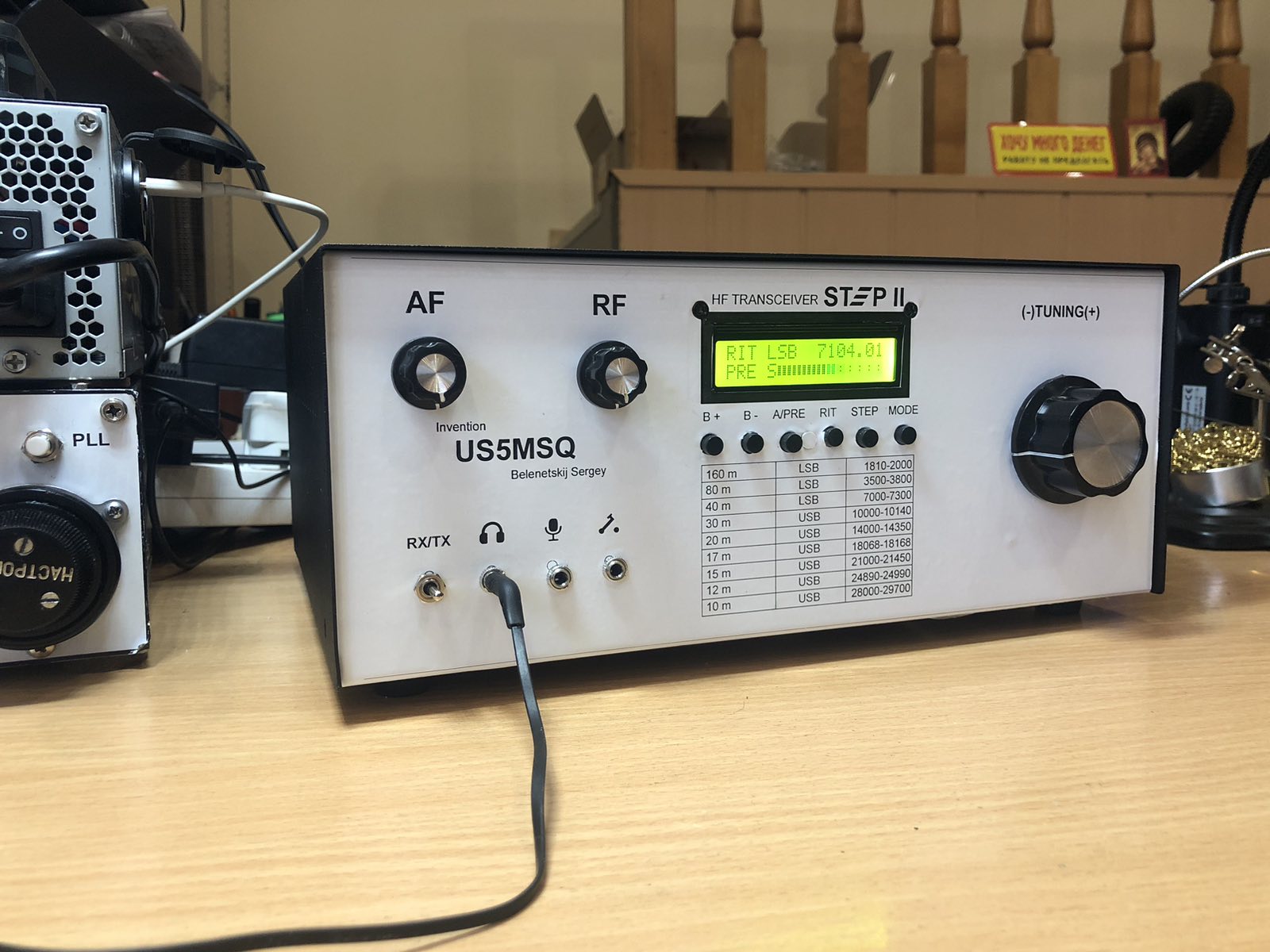

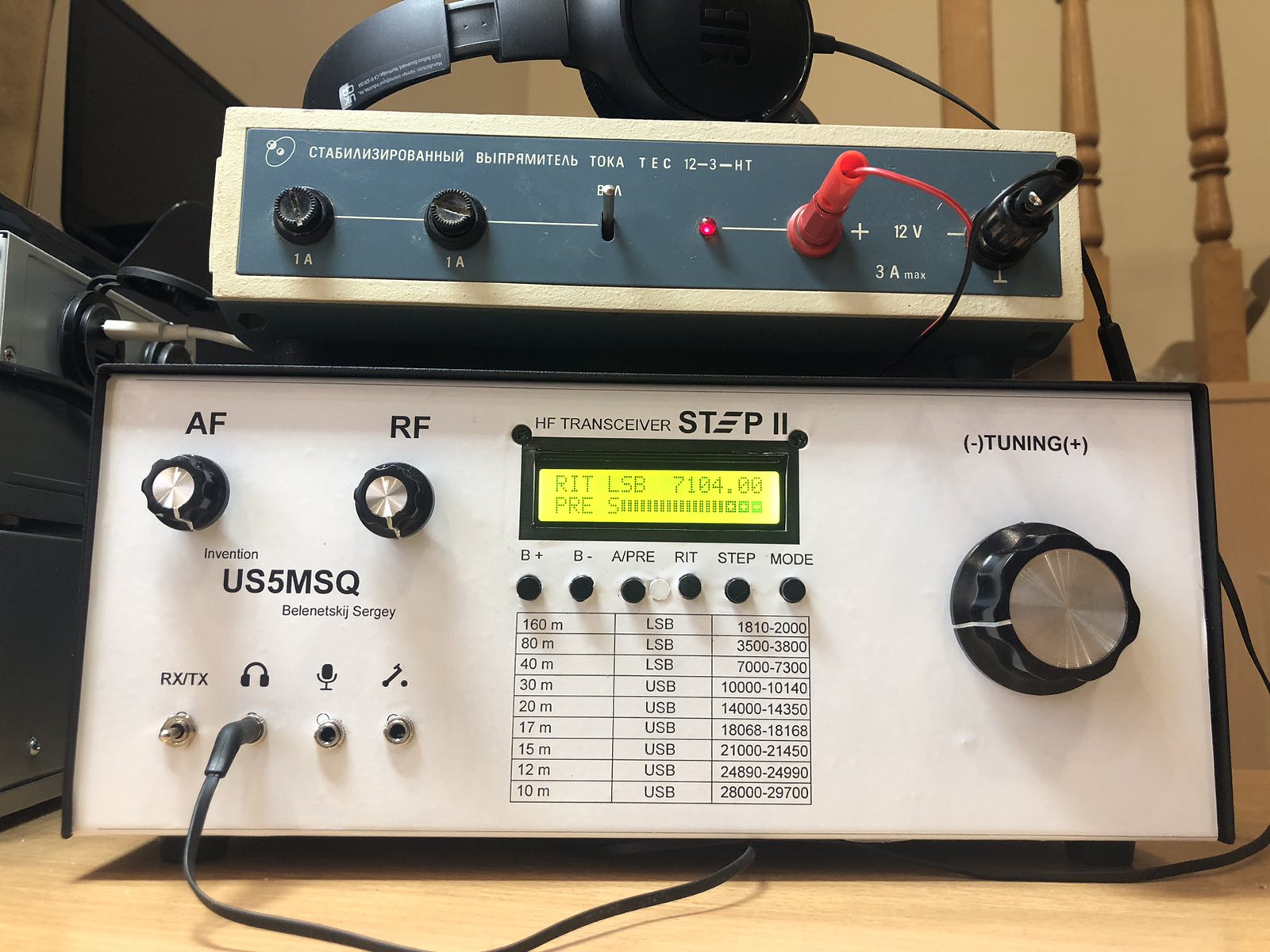

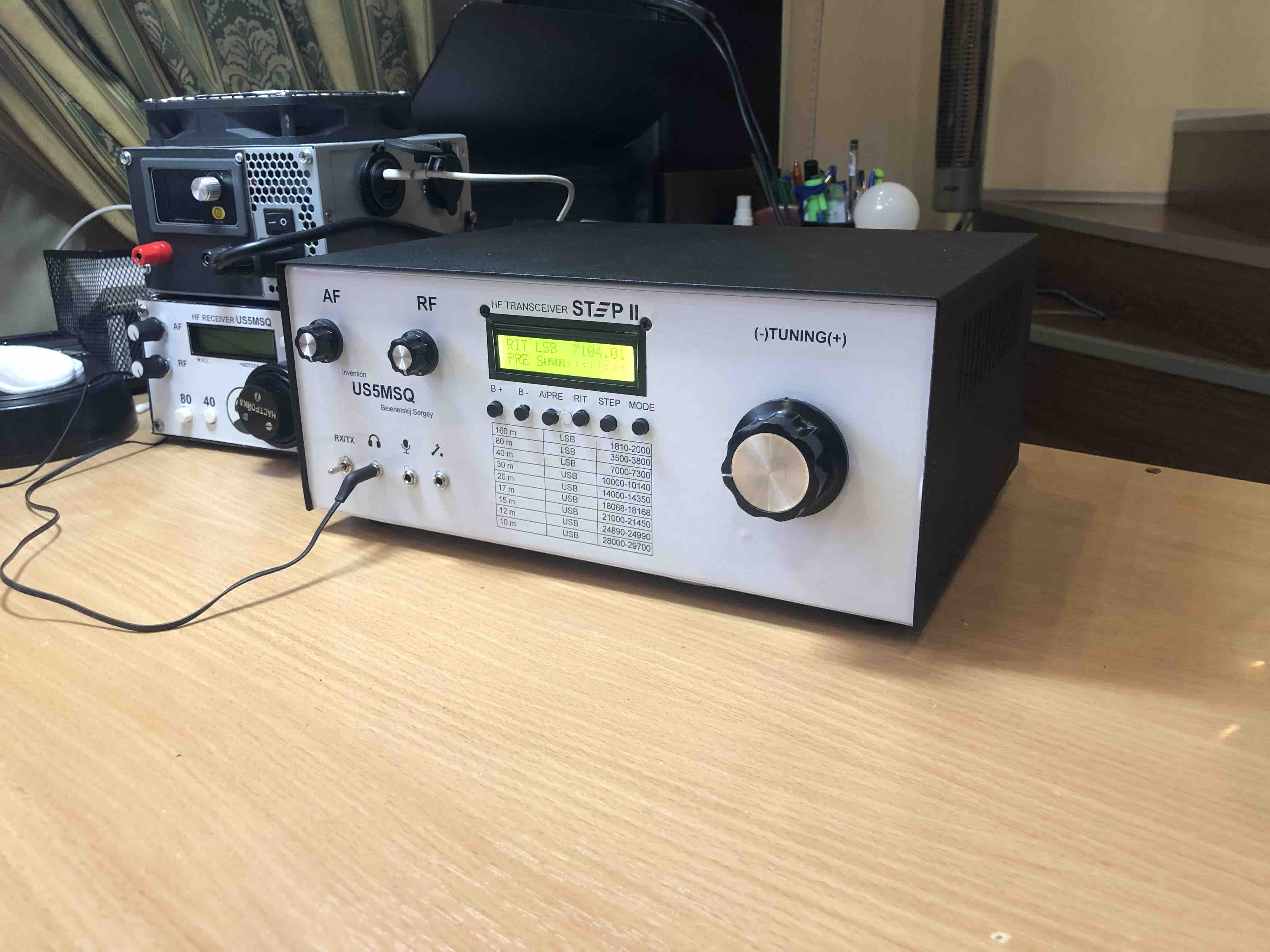

Делюсь с фото, того что получается:

[uamag]

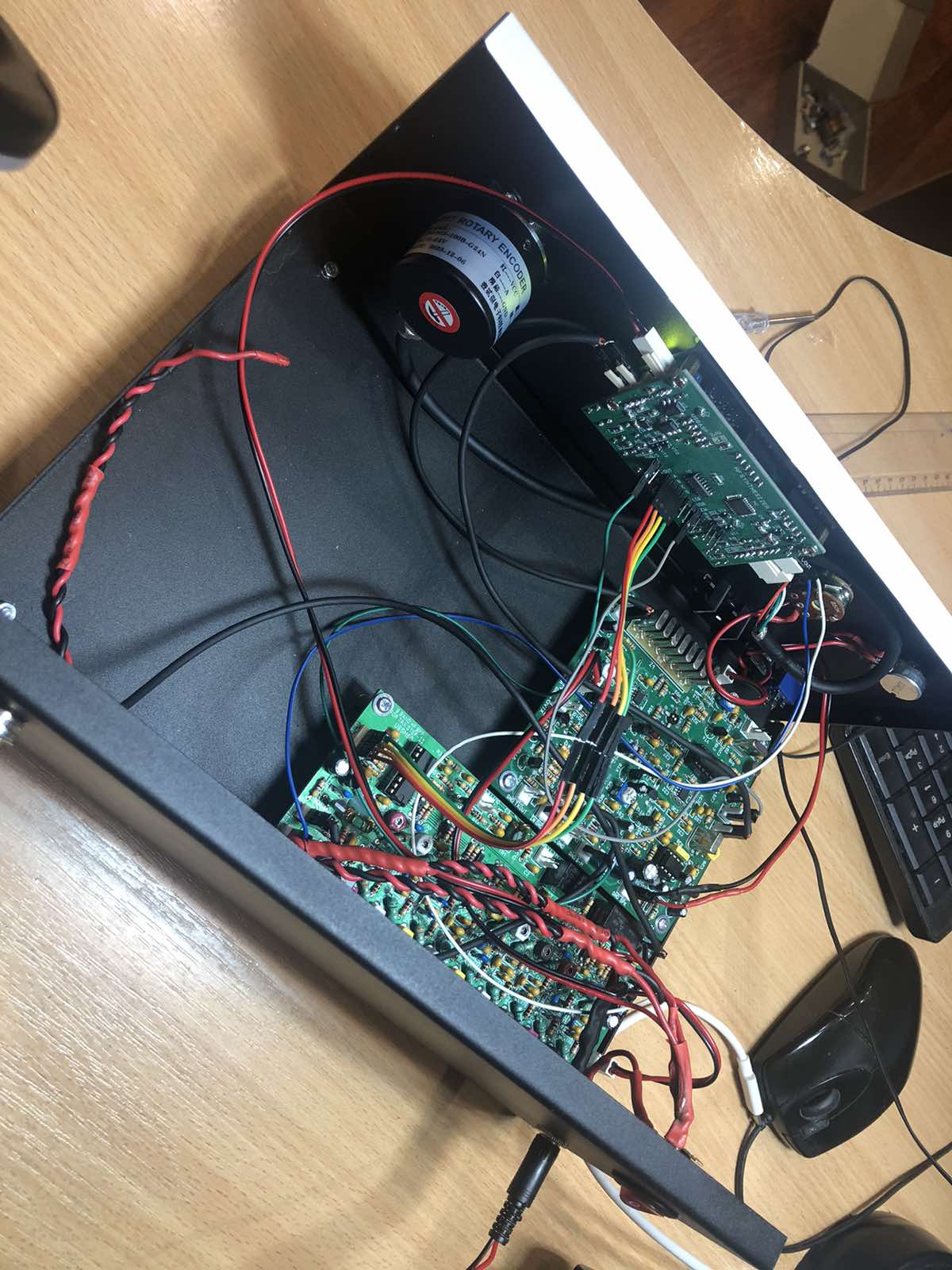

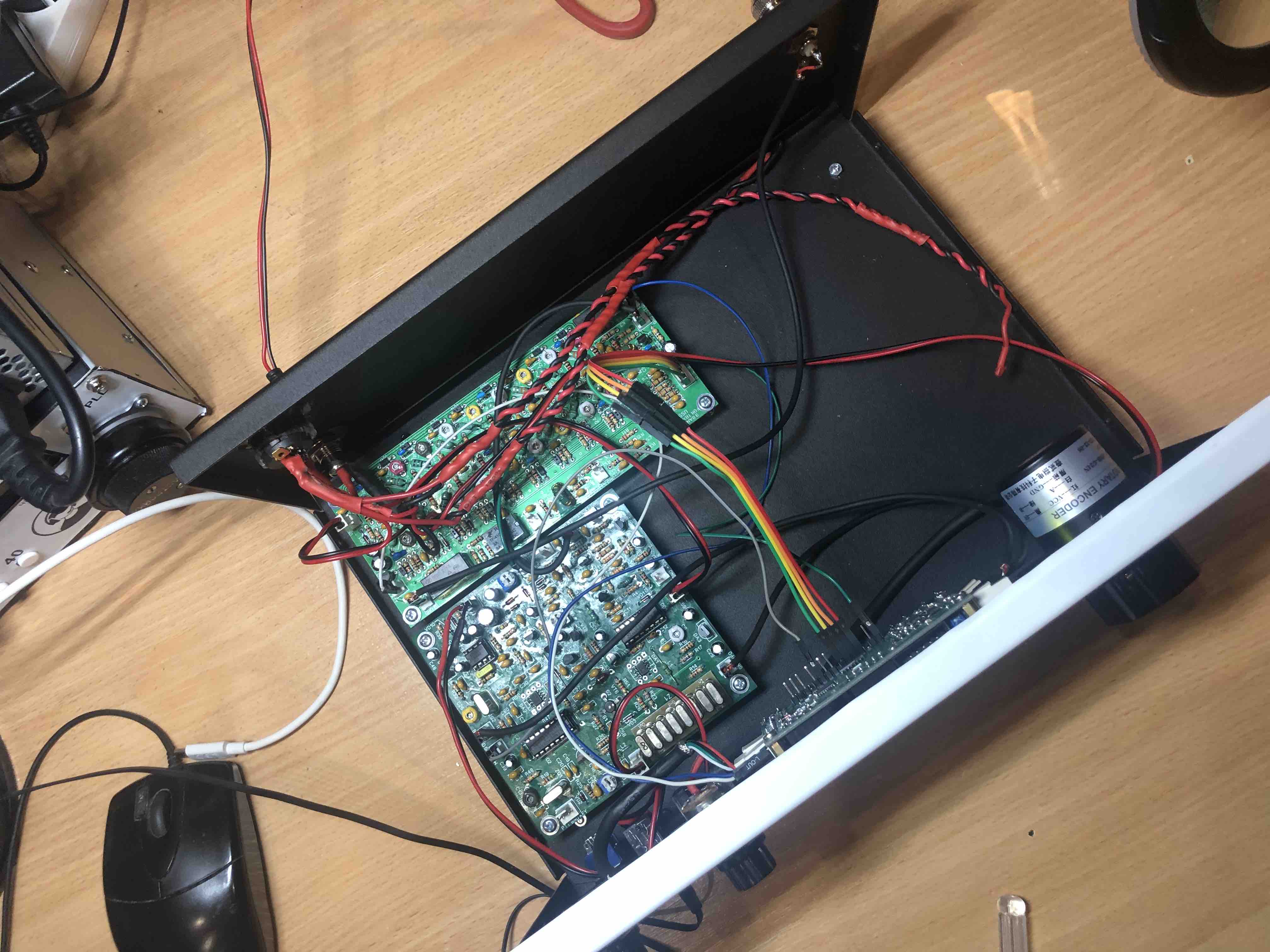

Еще фото

[US5MSQ]

Лепота!

[AlexB]

Скажите,пожалуйста, можно-ли трансивер запустить на 6 меров диапазон или потребуються серьёзные переделки ?

[US5MSQ]

Здравствуйте.
Потребуются большие переделки.

[uamag]

Добрый день, Сергей Эдуардович!

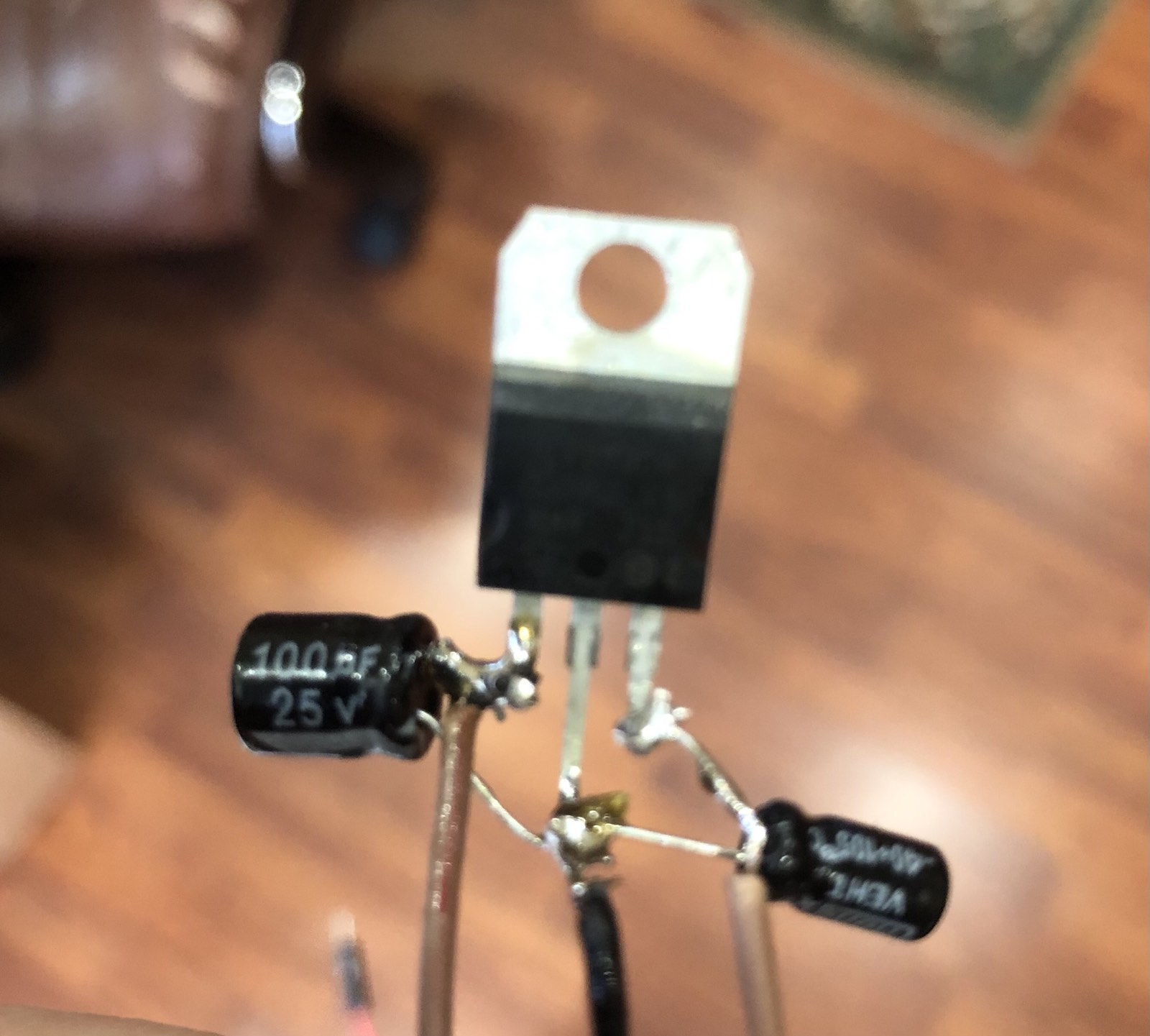

Спаял схему подачи на плату УМ напряжения +9В, решил проверить. Подключил к лабораторному блоку питания, подал на вход +13В, и на выходе снял +12В. Но не 9. Может я что то неверно спаял?

[US5MSQ]

Здравствуйте.

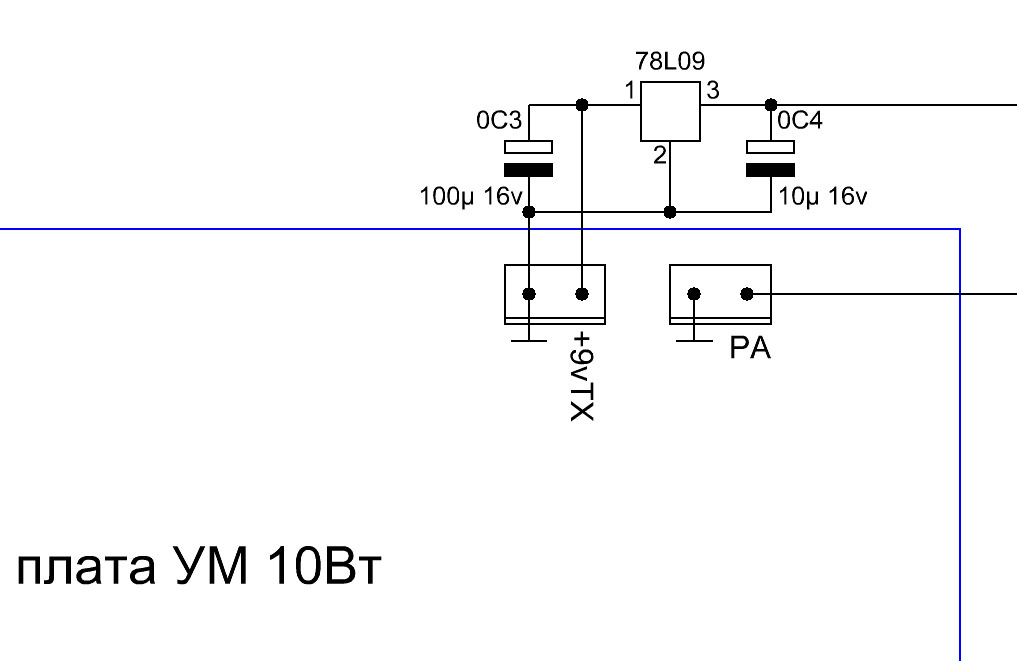

Вы перепутали вход и выход 7809 - они зеркальны к показанному на схеме маломощному стабилизатору 78L09. Это моя вина - применил в наборе более мощный стабилизатор, а на схеме не поправил.
Во избежание подобных ошибок перед пайкой неизвестных микросхем я всегда читаю даташит, чего и Вам советую.
p.s. Странно, сейчас проверил актуальную схему набора основной платы - там всё верно показано именно для 7809. Видимо Вы покупали набор ещё до введения этих измерений в схему.
