Трансивер RA3AAE на 160 м

[Ivan_Ivanov]

Странно, если R15 не в обрыве, то хоть какая-то реакция должна быть, даже если С29 не по номиналу.
У меня тоже стоит трансформатор ТОТ, но регулировать подавление боковой он не мешает.
Можно увидеть фотографии монтажа?

ЗЫ.
Прямо сейчас на этот трансивер слушаю 80-ку.

[US5MSQ]

ТОТ-22 не годится, т.к. у него индуктивность обмотки порядка 4 Гн, а низкочастотный фазовращатель рассчитан под индуктивность порядка 0,7-1 Гн,
Можно поставить согласующий транс от транзисторных приемников.

[Ivan_Ivanov]

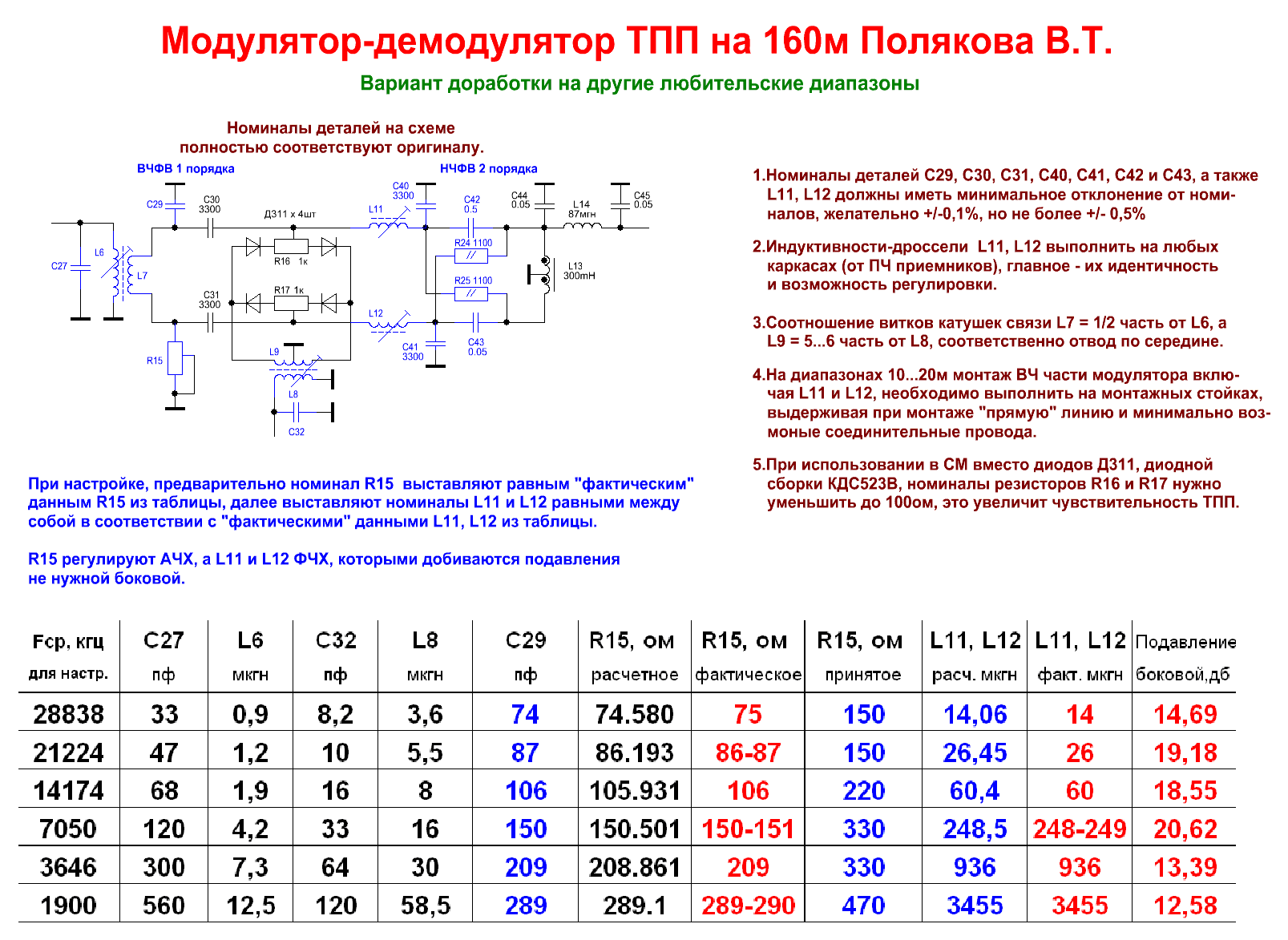

При перестройке трансивера на 80 метров, ориентировался вот на такую табличку, взятую на CQHAM.

[ut8iae]

Спасибо за ответы!
При перестройке использовал значения индуктивностей из этой схемы:
http://www.cqham.ru/forum/showthread.ph ... ost1345831

Ёмкости частотозадающих контуров подбирал вручную.
В качестве ГПД пока что выступает Г4-102. Звук на выходе трансивера сильно бубнящий, бывает невозможно настроится на оператора, такое чувство что принимаешь АМ.
Попробую тогда или намотать новую L13 или найти транс ТОТ-8 - ТОТ-14.
Вид на монтаж:

Запись эфира прилагаю.

[Ivan_Ivanov]

Монтаж отличный (у меня гораздо хуже ).
Да и в звуке особого криминала я не слышу.
Для сравнения звук с моего трансивера.
Что за диоды в смесителе?

[ut8iae]

Монтаж отличный (у меня гораздо хуже ).
Что за диоды в смесителе?

1N5711
Отличные диоды шоттки, прямое сопротивление что-то около 350 Ом, правда у Д311 к примеру всего 110 Ом

Вот у Вас мягкое звучание, а у моего такое чувство что сильно обрезаны высокие и что-то подмешивается к сигналу, такое чувство что АМ принимаешь.
Может наушники ТОН-2 виноваты

[Ivan_Ivanov]

Насчёт диодов Шоттки в смесителе данного трансивера, ничего не скажу не специалист (хотя есть сомнения).
А вот со звуком ничего не понятно. Забросил Ваши файлы в спектроанализатор и увидел, что звук обрезан на уровне 4 килогерц. С чем это связано не знаю. Видимо Вы писали звук с большим сжатием на что-то очень дешёвое.

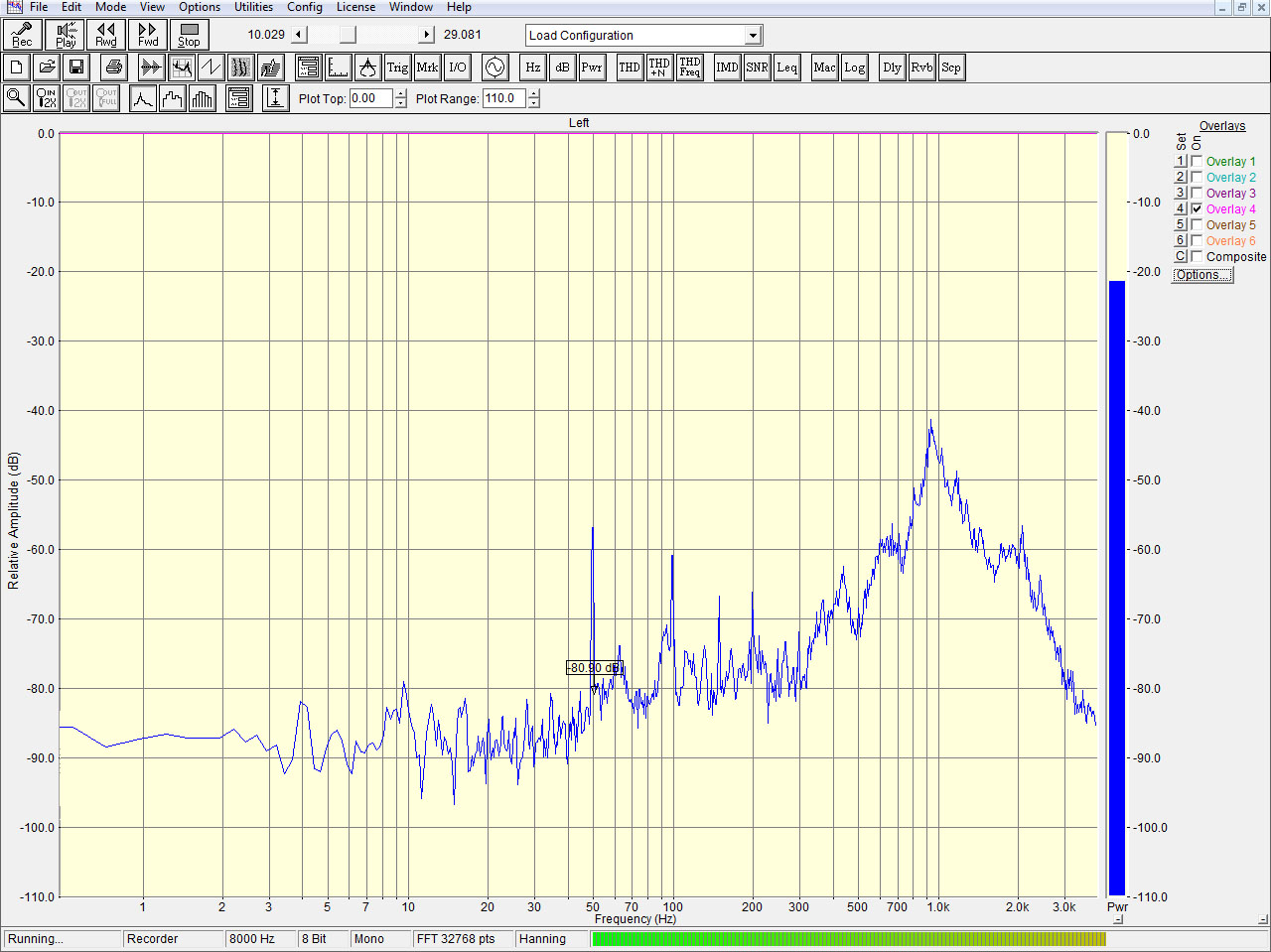

Спектр Вашего сигнала

[ut8iae]

Я просто специально сжал до 8 бит PCM

[Ivan_Ivanov]

Я просто специально сжал до 8 бит PCM

Скиньте в несжатом формате. Интересно посмотреть АЧХ в оригинале.

[ut8iae]

Оно всё равно писалось на телефон с наушников ТОН-2
Кстати, какой серии трансформатор ТОТ у Вас стоит в фазовращателе?
