US5MSQ

Странно, если R15 не в обрыве, то хоть какая-то реакция должна быть, даже если С29 не по номиналу.
У меня тоже стоит трансформатор ТОТ, но регулировать подавление боковой он не мешает.
Можно увидеть фотографии монтажа?

ЗЫ.
Прямо сейчас на этот трансивер слушаю 80-ку.

ТОТ-22 не годится, т.к. у него индуктивность обмотки порядка 4 Гн, а низкочастотный фазовращатель рассчитан под индуктивность порядка 0,7-1 Гн,
Можно поставить согласующий транс от транзисторных приемников.

При перестройке трансивера на 80 метров, ориентировался вот на такую табличку, взятую на CQHAM.

Спасибо за ответы!
При перестройке использовал значения индуктивностей из этой схемы:
http://www.cqham.ru/forum/showthread.ph ... ost1345831

Ёмкости частотозадающих контуров подбирал вручную.
В качестве ГПД пока что выступает Г4-102. Звук на выходе трансивера сильно бубнящий, бывает невозможно настроится на оператора, такое чувство что принимаешь АМ.
Попробую тогда или намотать новую L13 или найти транс ТОТ-8 - ТОТ-14.
Вид на монтаж:

Запись эфира прилагаю.

Монтаж отличный (у меня гораздо хуже ).
Да и в звуке особого криминала я не слышу.
Для сравнения звук с моего трансивера.
Что за диоды в смесителе?

Ivan_Ivanov писал(а):Монтаж отличный (у меня гораздо хуже ).
Что за диоды в смесителе?

1N5711
Отличные диоды шоттки, прямое сопротивление что-то около 350 Ом, правда у Д311 к примеру всего 110 Ом

Вот у Вас мягкое звучание, а у моего такое чувство что сильно обрезаны высокие и что-то подмешивается к сигналу, такое чувство что АМ принимаешь.
Может наушники ТОН-2 виноваты

Насчёт диодов Шоттки в смесителе данного трансивера, ничего не скажу не специалист (хотя есть сомнения).

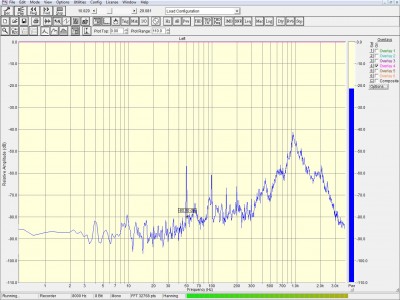

А вот со звуком ничего не понятно. Забросил Ваши файлы в спектроанализатор и увидел, что звук обрезан на уровне 4 килогерц. С чем это связано не знаю. Видимо Вы писали звук с большим сжатием на что-то очень дешёвое.

Я просто специально сжал до 8 бит PCM

ut8iae писал(а):Я просто специально сжал до 8 бит PCM

Скиньте в несжатом формате. Интересно посмотреть АЧХ в оригинале.

Оно всё равно писалось на телефон с наушников ТОН-2
Кстати, какой серии трансформатор ТОТ у Вас стоит в фазовращателе?
