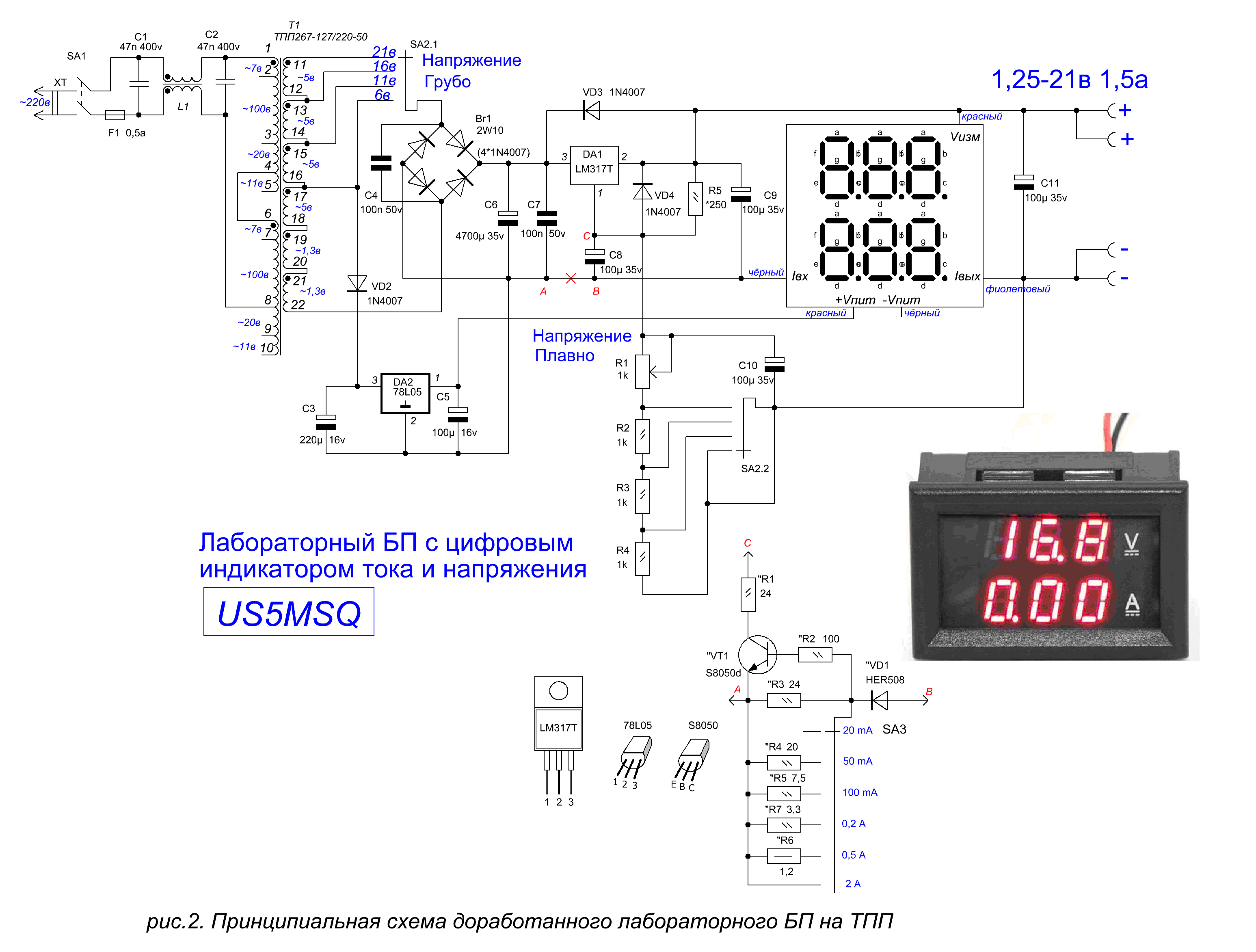

Простой лабораторный БП с цифровой индикацией

[US5MSQ]

Если посмотрите даташиты, то увидите, что даже на максимальном токе достаточно падения 2,5В

[Sany69]

Ещё раз огромное спасибо.

[Ivan_Ivanov]

Спасибо. Меня смущает маленький перепад напряжения всего в три вольта.

Для LM78**, перепад в 3 вольта, то что "доктор прописал".
Но если, всё равно есть сомнения, то можно подобрать более современные стабилизаторы Low Drop с падением напряжения не более одного вольта.
Для примера несколько ссылок:
http://esxema.ru/?p=7129
http://forum.easyelectronics.ru/viewtop ... =14&t=2690
https://el-shema.ru/publ/pitanie/stabil ... /5-1-0-296

[Sany69]

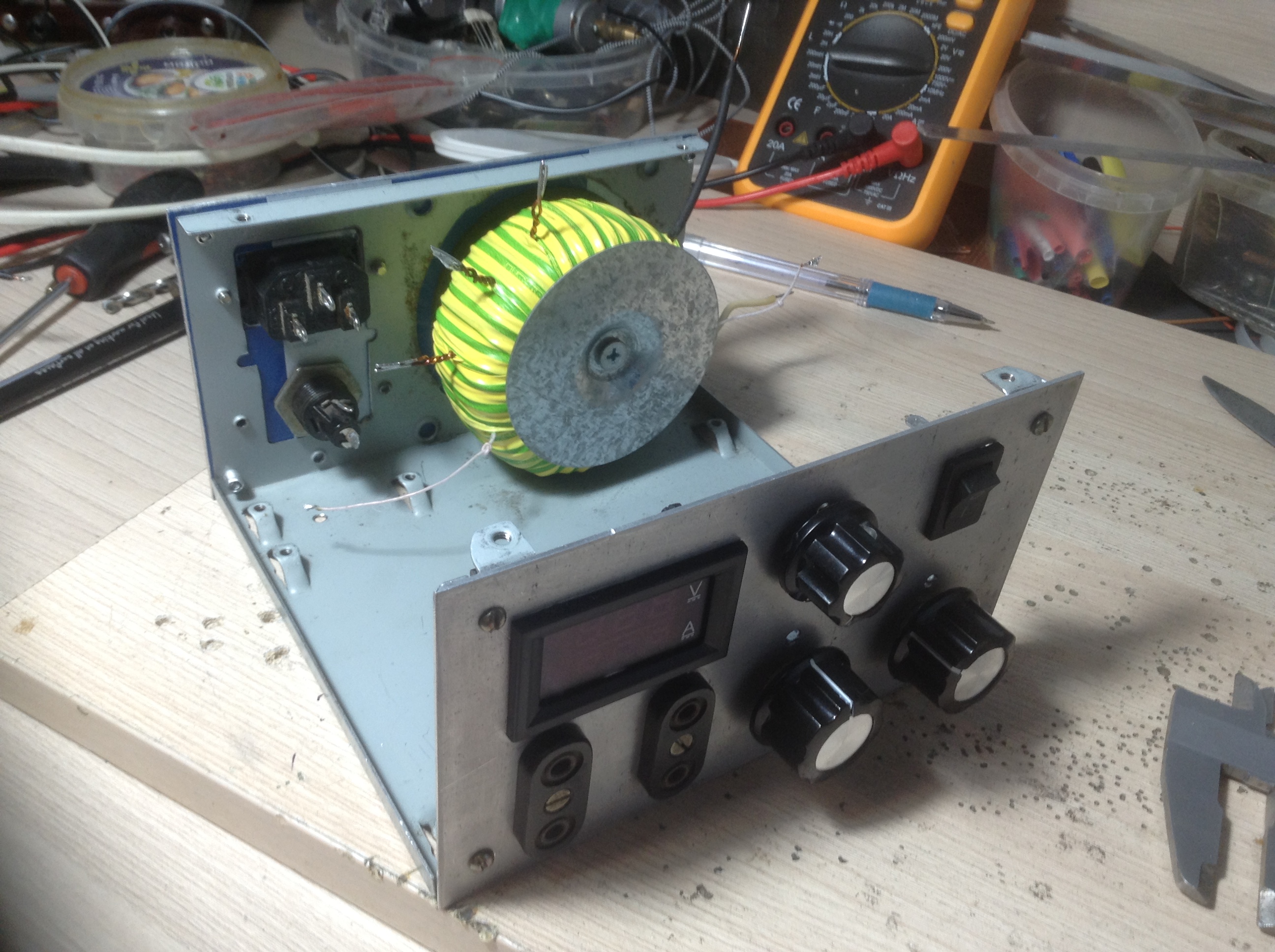

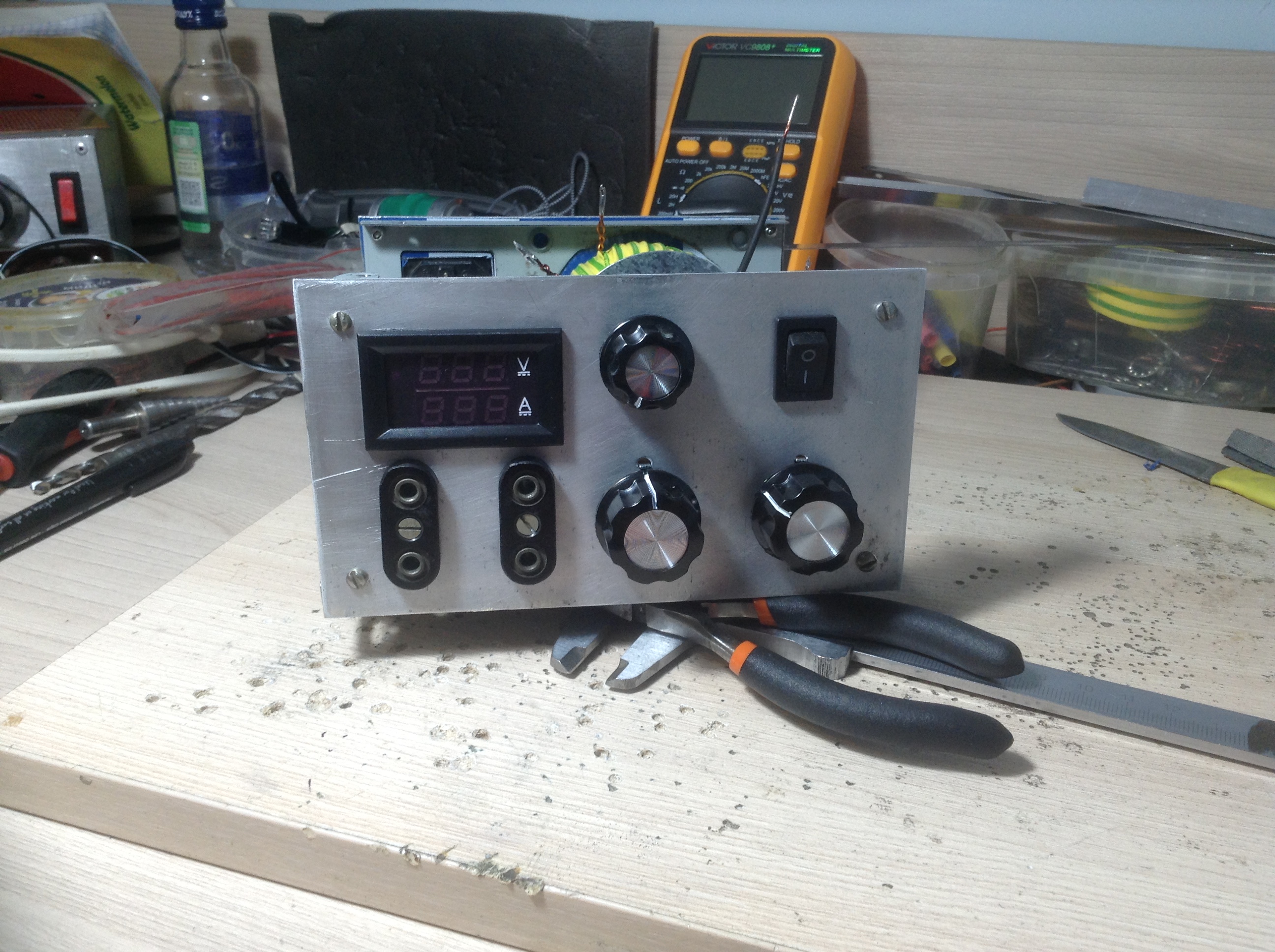

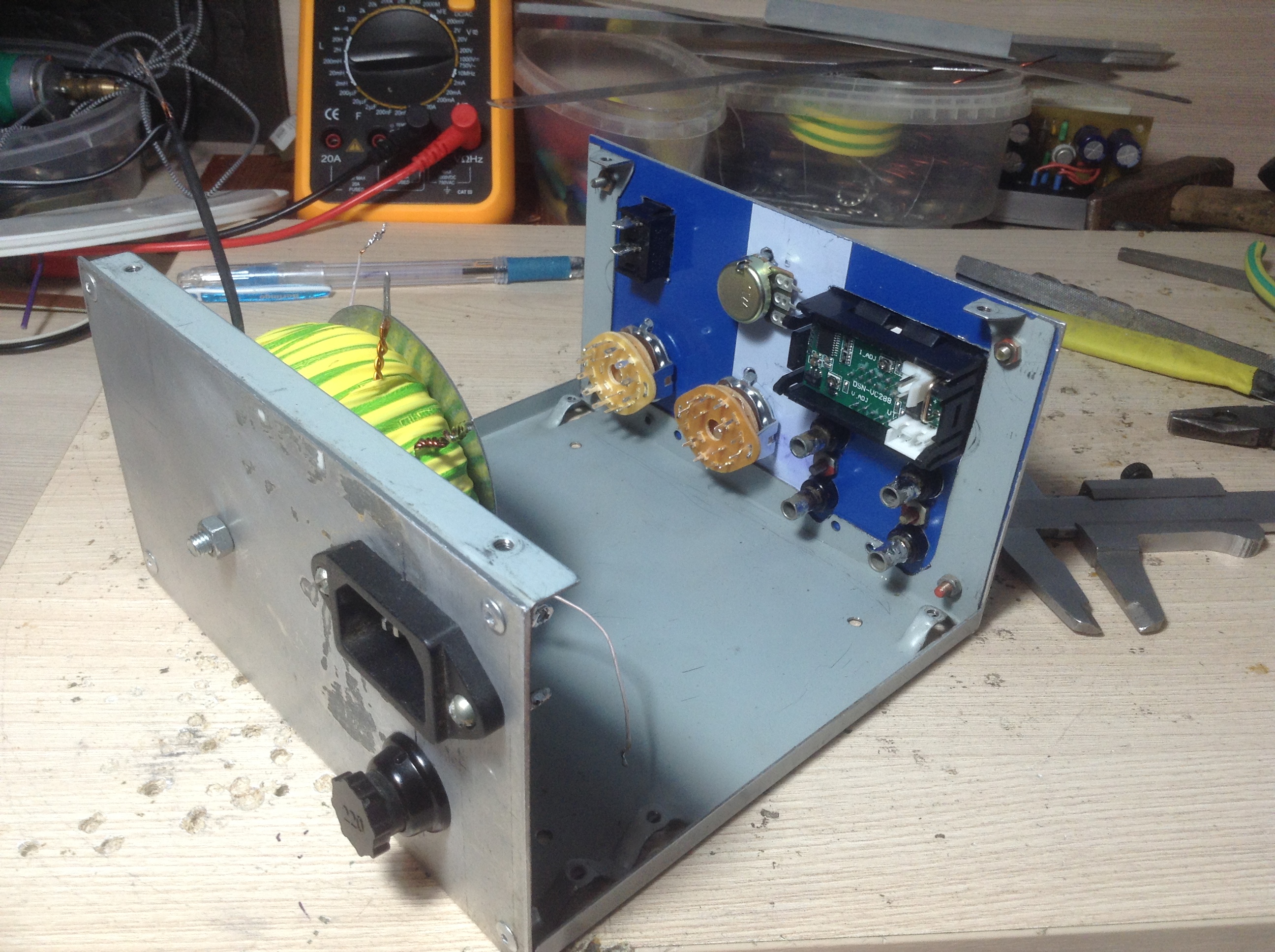

Всем доброго дня. В общем решил я отказаться от сборки обогревателя на четырех кренках и решил вернуться к схеме Сергея Эдуардовича. Правда пришлось побороться с земноводной и после не долгого но тяжёлого боя, я перемотал вторичку на торе. : Электронную часть пока ещё не собирал но со слесаркой почти закончил. Пока выглядит так.

[Sany69]

[Sany69]

[US5MSQ]

Здравствуйте.
Красиво получается!
Пока ещё не поздно , домотайте ещё одну обмотку на 5-7в (при токе до 30-40 мА) переменки для питания цифрового вольтметра_амперметра. Это позволит гальванически развязать его питание от БП и тем самым полностью убрать от него помехи на выходе. Мне для этого пришлось поставить отдельный маленький сетевой трансформатор от р/п Океан

[Sany69]

Сдравствуйте. Сергей Эдуардович, спасибо за подсказку. Я этот момент упустил из вида.

[Ivan_Ivanov]

Здорово сделано. Ещё покрасится и вообще будет конфетка.
Второй "галетник" под что запланирован?

[Sany69]
