Громкоговорящий ППП на германиевых транзисторах

[US5MSQ]

1ПРОЧИТАЛ УЖЕ ДАВНО
НАДЕЯЛСЯ НА ЧУДО А В ДИАПАЗОНЫ НЕ ПОПАЛ. НЕ НА 80 И 40 МЕТРАХ.
НА 80 МЕТРАХ МИНИМАЛЬНО 1,750МГц( МОЖНО И МЕНЬШЕ СДЕЛАТЬ) -2,300МГц.
НА 40 МЕТРАХ 4,200-4,660МГц.... как ни крутил катушку меньше не получается. Все номиналы деталей как на схеме кроме С4 280ПФ. И ЧАСТОТА СКАЧЕТ...
И ЧТО ДЕЛАТЬ ?
ПЕРЕМАТЫВАТЬ КАТУШКУ L3 L4?
КАТУШКИ ДВУХСЕКЦИОННЫЕ, ОДНА БОЛЬШАЯ СЕКЦИЯ ДРУГАЯ МАЛЕНЬКАЯ

Надеяться на "чудо" можно только в детстве, наслушавшись сказок и былин
А во взрослом возрасте для этого "чуда" нужны крепкие основания (знания) и книжку Владимира Тимофеевича хорошо ещё раз прочитать вдумчиво!
Что делать ?
1. Вы поставили в контур низкочастотную керамику (на корпусе написано же Н70), потому частота и скачет
как молодой жеребец перед первой случкой
Здесь нужно применить термостабильные конденсаторы. На такую большую емкость высокостабильной керамики не бывает, ищите слюдяные типа КСО, СГМ или К31.
2. Затем заняться укладкой частот гетеродина. Сначала на 80м диапазоне нужно выставить нижнюю частоту генерации не ниже 1700 кГц. если это не получается (чаще всего такое бывает при другом конструктиве каркаса) , значит нужно скорректировать число витков катушки гетеродина. добившись требуемого и проверив, что верхняя граница генерации превышает 2 МГц, переходим на диапазон 40м. Ставим ротор КПЕ на максимуму емкости и подстройкой С3, а при необходимости и подбором емкости С4, добиваемся нижней границы примерно 3480-3490 кГц.
3. Проверяем уровень напряжения ГПД на смесителе и добиваемся требуемого подбором R3 (в средней части диапазона 40м) и затем R5 (в средней части диапазона 80м)
4. Подключив на антенный вход достаточно большую антенну (не менее 10 м) или ГСС настраиваем входной контур по максимуму входного сигнала или эфирных шумов сначала в средней части диапазона 80м подстройкой L2, а затем в средней части диапазона 40м подстройкой L1. Если потребовалась корректировка витков катушки ГПД то при одинаковых каркасах с большой вероятностью потребуется такая же (в процентах) корректировки витков и входных катушек.
Вот и вся настройка.

[boboz74]

БОЛЬШОЕ СПАСИБО, СЕРГЕЙ.
К сожалению таких конденсаторов (марка) у нас нет в нашем колхозе(Москва), все давно разобрали на серебро золото.
Все запчасти покупаю в кварце, а там практически один Китай. Что можете Вы посоветовать взять из этого http://www.quartz1.com/price/price.php?group=450&news=1.
По поводу частоты, да она скачет но только на одном диапазоне 40 метров, на 80 стоит и регулируется. Вчера поставил 1750кГц, сегодня передвину на 1700..
А вот на 40 метрах скачет и ниже 4200 не опустить... только подбирать конденсаторы
Сергей, у меня не скромный вопрос Вы случаем не преподавателем работаете ? сколько терпения и нервы канаты
Еще раз Спасибо, Сергей.

[US5MSQ]

да как Вам сказать - нервишки уже пошаливают бывает на некоторые посты и поматерюсь шепотом, но от души, иногда помогает
В гетеродин подойдут современные многослойные керамические конденсаторы с диэлектриком NP0(CG0), такие бывают (хоть и редко) и 2200 и 3300 пФ, но надо обязательно проверить, не обдурил ли продавец, часто подсовывают более дешёвые и низкокачественные с диэлектриком X7R. По внешнему виду их не отличить. Методика проверки при наличии измерителя емкости достаточно простая и описана на соседнем форуме по реверсивному тракту.

[Boris]

БОЛЬШОЕ СПАСИБО, СЕРГЕЙ.
К сожалению таких конденсаторов (марка) у нас нет в нашем колхозе(Москва), все давно разобрали на серебро золото ...

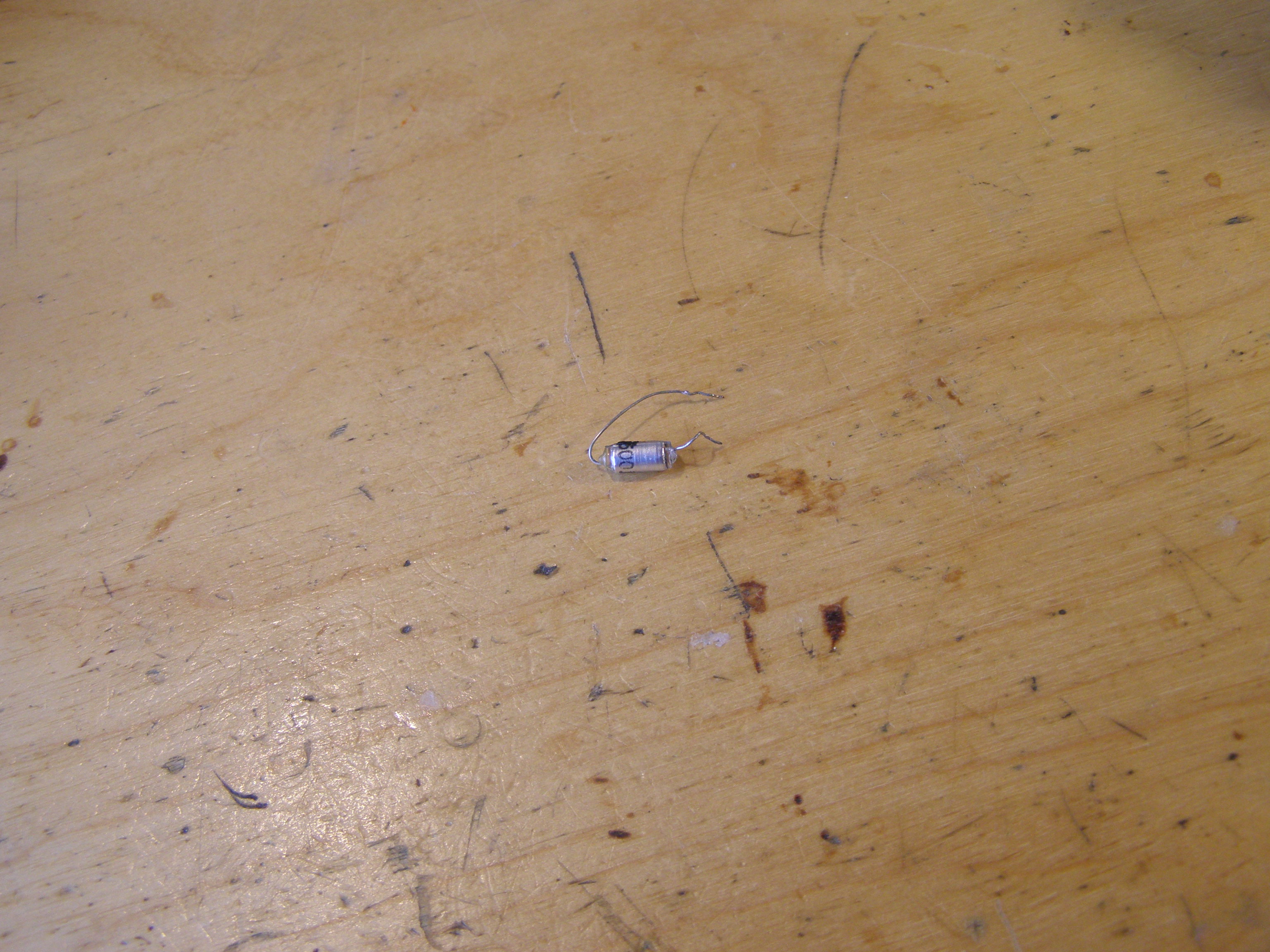

Boboz74, попробуйте еще стирофлексовые конденсаторы (см фото). Такие конденсаторы ёмкостью 470,510 и 1000 пф использовались во многих контурах ПЧ старых транзисторных приёмников. Параметры этих конденсаторов похуже, чем у слюдяных, но в любом случае, они многократ лучше чем «кетайская глина». Также можно найти в старых контурах ПЧ серые трубчатые конденсаторы на 1000,1200 пф.
Ну и дружеский совет, не проходите мимо старья, любой старый советский приёмник будет вам донором пары десятков вполе приличных ВЧ конденсаторов.

[boboz74]

СТАРЬЕ БОМЖИ БЫСТРО РАЗБИРАЮТ ЗНАТОКИ ОДНАКО СИФОН И БОРОДА
А ВОТ ТЕЛИКИ ИМПОРТНЫЕ ИНОГДА ЛЕЖАТ ПО ТРИ ДНЯ, НИ КОМУ НЕ НАДО

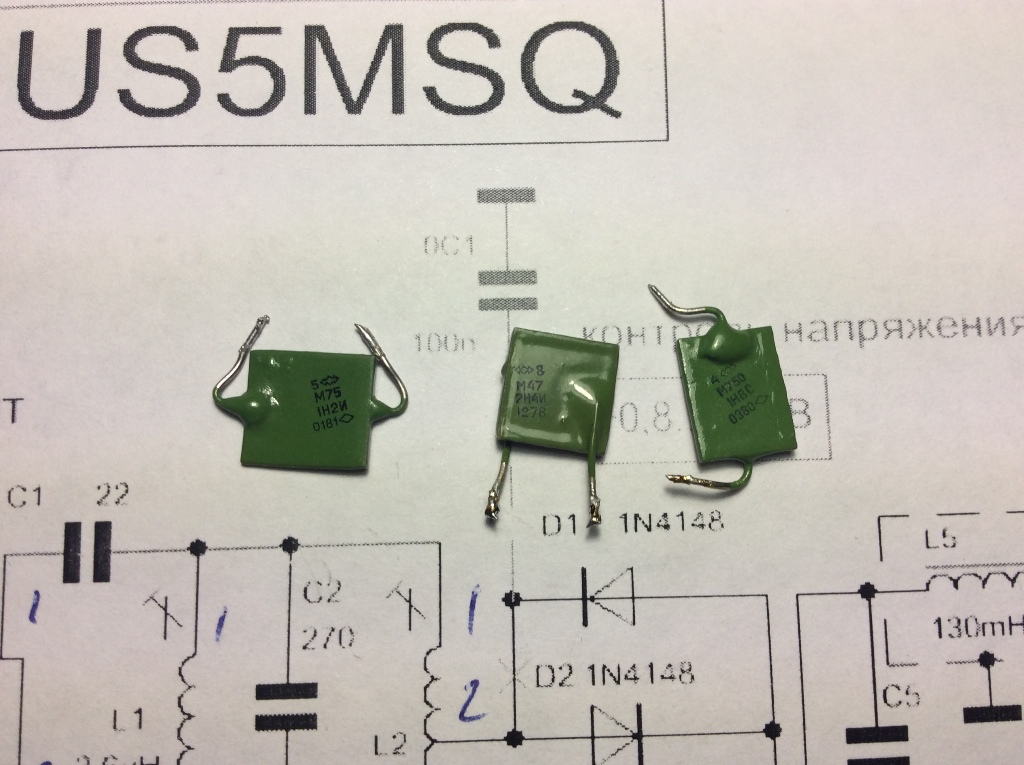

Сергей, а с таким температурным коэффициентом емкости м47 , подойдут?

[US5MSQ]

Да, конечно подходят все с ТКЕ М47,М75,П120, только таких керамических конденсаторов больших номиналов не выпускали.

[boboz74]

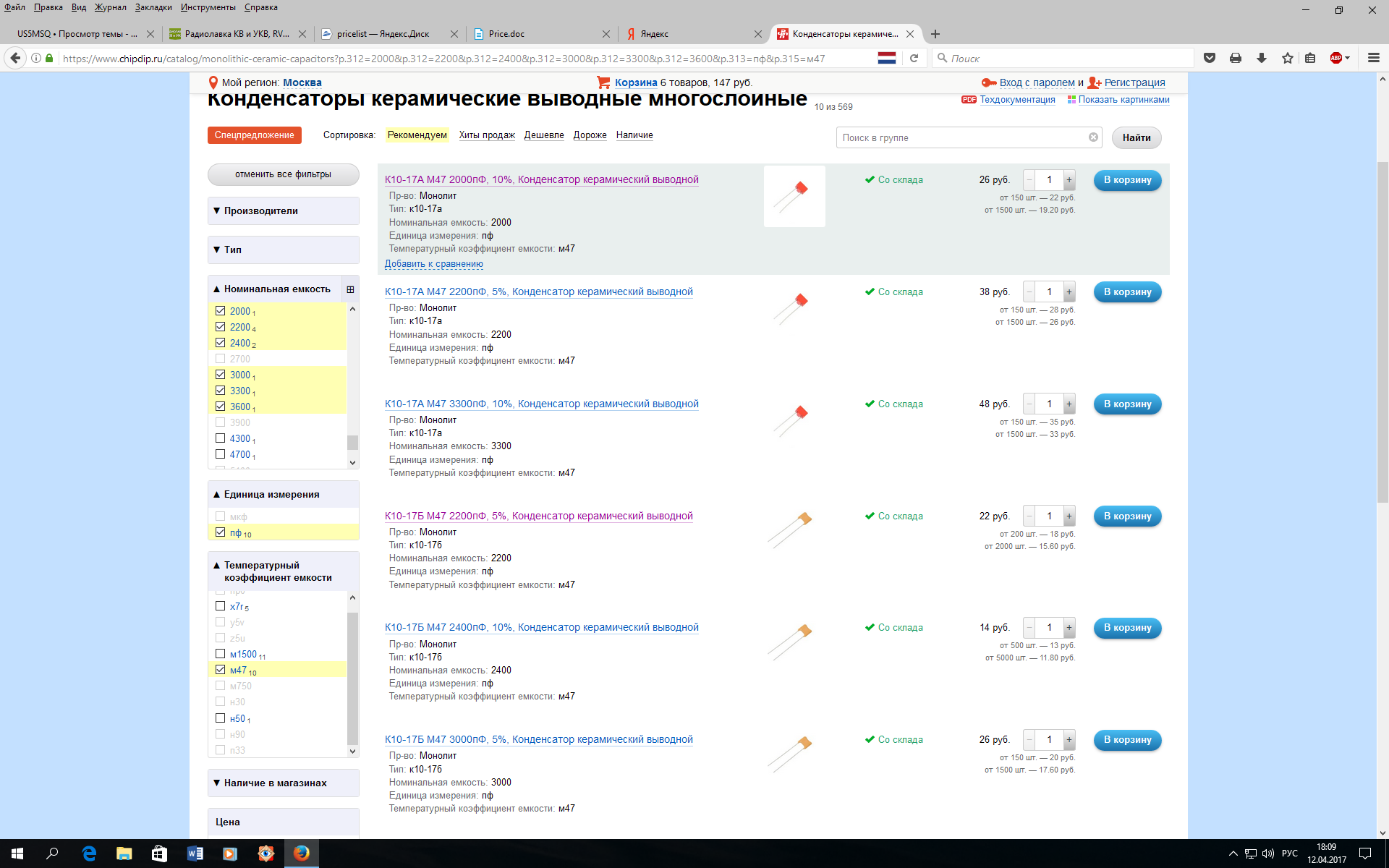

Похоже?

[boboz74]

Сергей читал форум, наткнулся на это


Приветствую всех.
До сих пор у некоторых наших коллег возникают проблемы с намоткой катушек на секционированных каркасах тип 1 и тип 3 (см. viewtopic.php?f=23&t=103 ). Хочу ещё раз обратить ваше внимание, что начинать намотку контурной катушки нужно снизу каркаса, с "горячего" конца, так чтобы "земляной" конец и, разумеется, отвод (или катушка связи) разместились вверху каркаса, накрываемого сверху ферритовой чашкой. В этой части каркаса величина магнитного потока максимальна и постоянна, мало зависит от положения сердечника и, соответственно, максимальна и постоянна магнитная связь между частями катушки (и с катушкой связи в т.ч.).

Это значит что провод который наверху катушки надо подключать к массе, земле.

[US5MSQ]

Похоже?

Да, эти подходят, если, конечно, написанное правда
Цитата по намотке катушек в полной мере относится только к каркасам, имеющим ферритовую юбку. В общем случае это не обязательно.

[RJ]

Здесь нужно применить термостабильные конденсаторы. На такую большую емкость высокостабильной керамики не бывает, ищите слюдяные типа КСО, СГМ или К31.

У меня вот нашлись КМ-ки на большую емкость с нормированным ТКЕ.. Значит , их выпускали, но, видимо, в небольших количествах...
