Реверсивный тракт на биполярных транзисторах по мотивам Р76М

[US5MSQ]

Я вроде бы на схеме указал и нарисовал, что ставить нужно 2 штуки

[SSergej]

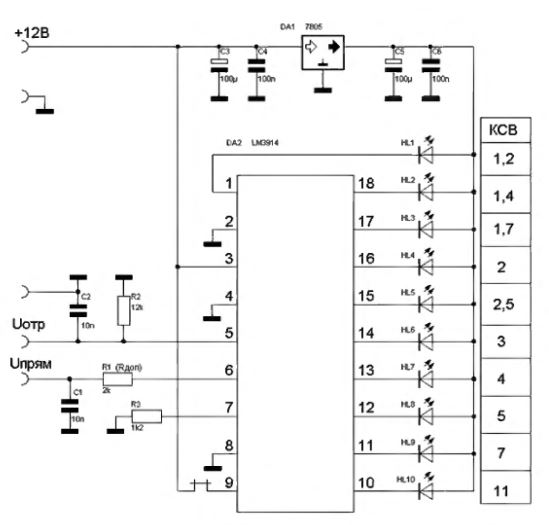

Всем доброго дня. Сергей Эдуардович подскажите, как прикрутить такой КСВ метр к этому трансиверу.

[US5MSQ]

Здравствуйте.
Чтобы его "прикрутить" к этому или любому другому трансиверу, нужно сделать датчик КСВ по любой известной схеме после детекторов максимальное напряжение порядка 10В

[SSergej]

Понятно, спасибо.

[Vyacheslav]

Здравствуйте.Вроде на схеме по одному j310 но где-то Вы писали что паяли в параллель итого 4 транзистора получается 2шт Т2 и 2шт Т3 извините за назойливость.

[US5MSQ]

Ну вот же на схеме показаны 2 параллельно включенных J310 (Т2 и Т3) и больше нет никаких других скрытых включений, что здесь непонятного-то?

[monashek]

Здравствуйте, при переходе на передачу падает частота ГПД на 800 Гц, подскажите в какую сторону копать чтобы это исправить?

[US5MSQ]

Здравствуйте.
Какой вариант ГПД применили?

[monashek]

Здравствуйте.
Какой вариант ГПД применили?

ГПД из Вашего набора, перестройка переменным резистором.

[US5MSQ]

Какой частотный вариант и на каких диапазонах наблюдается такая нестабильность?
Подключён был ли при этом УМ?
Стабильное ли напряжение питания?
Режимы транзисторов оп постоянному току совпадают с указанными на принципиальной схеме?
Каковы уровни переменных напряжений на контуре, на выходе ГПД?
Управление частотой от варикапа или КПЕ?
